[改造完成]GARMIN 2585R 完全發揮改造計畫

ethance
個人積分：126分
文章編號：30087867

126分

樓主

2011-08-19 16:17

GARMIN 2585R應該是目前GARMIN的旗艦機種之一了!

當初買了新車剛好缺行車記錄+衛星導航

這台2585R就成了我的首選

雖然也考慮過2565RT

但是俗話說: 既然要買就一次買最好的!!(誤)

就這樣我的第一台GARMIN就出現了~

==================以下為改造前==================

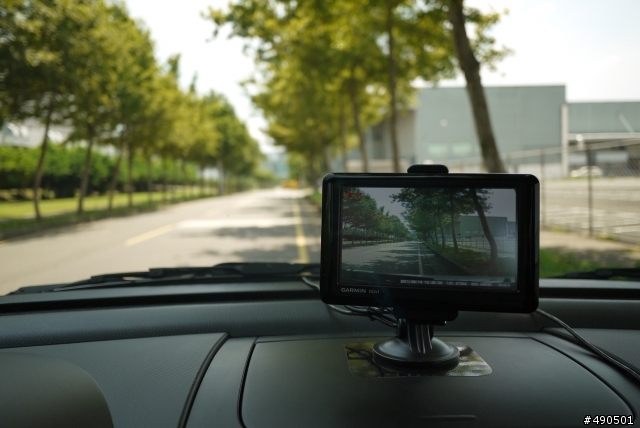

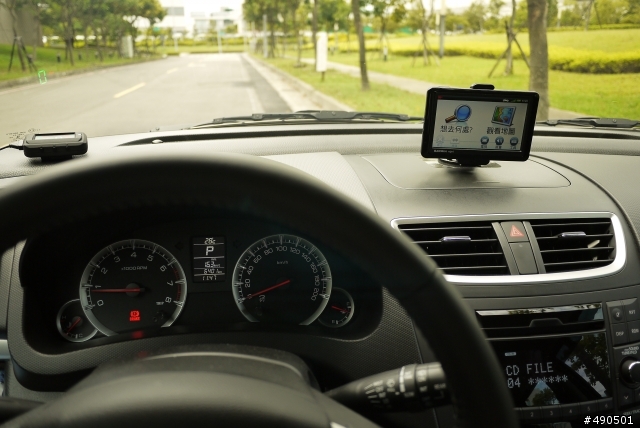

這是我現有的放置狀態以不檔到行車視野為最大考量
[改造完成]GARMIN 2585R 完全發揮改造計畫

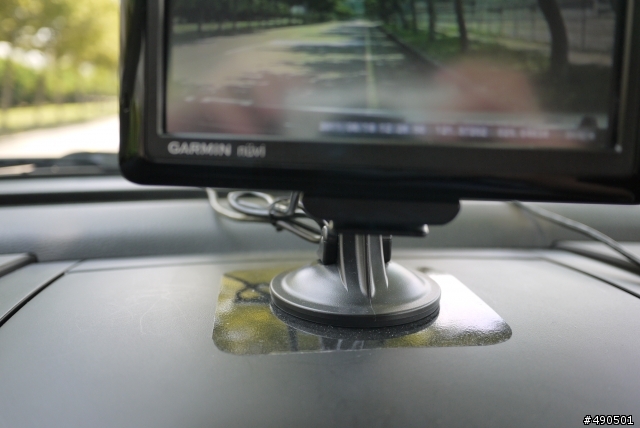

在吸盤底下先貼一張卡典西德這樣吸盤才能吸得穩
[改造完成]GARMIN 2585R 完全發揮改造計畫

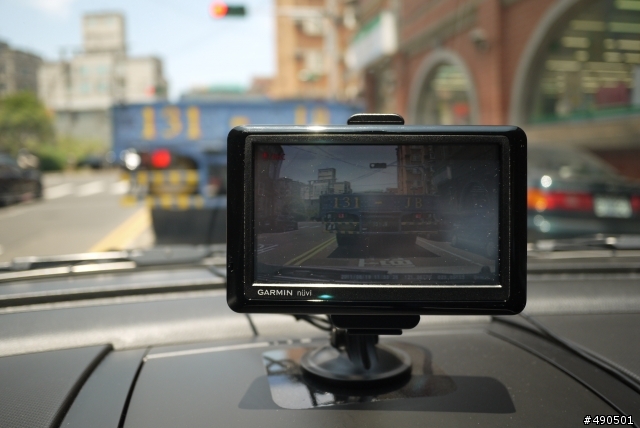

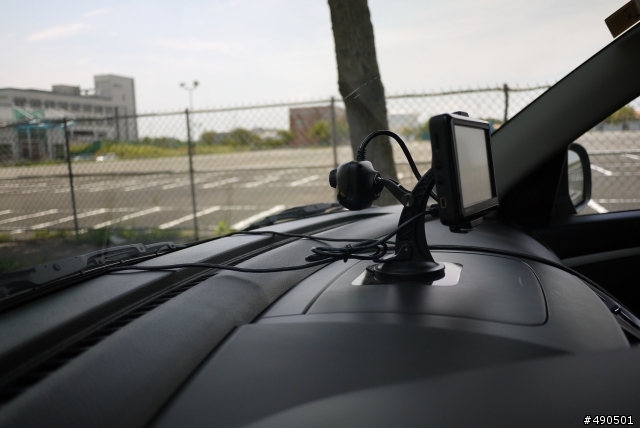

行車記錄器的視野比較低
[改造完成]GARMIN 2585R 完全發揮改造計畫

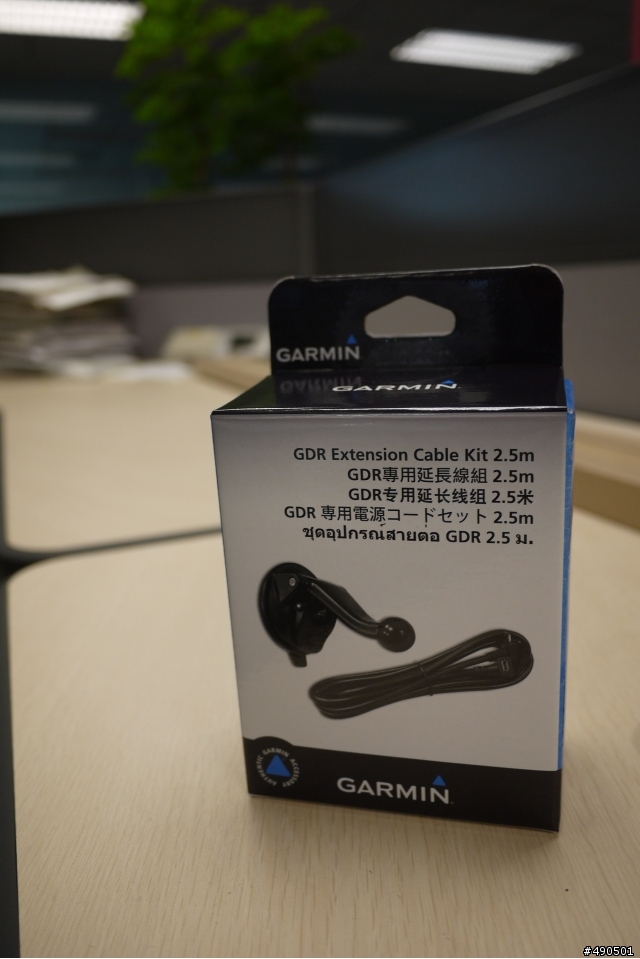

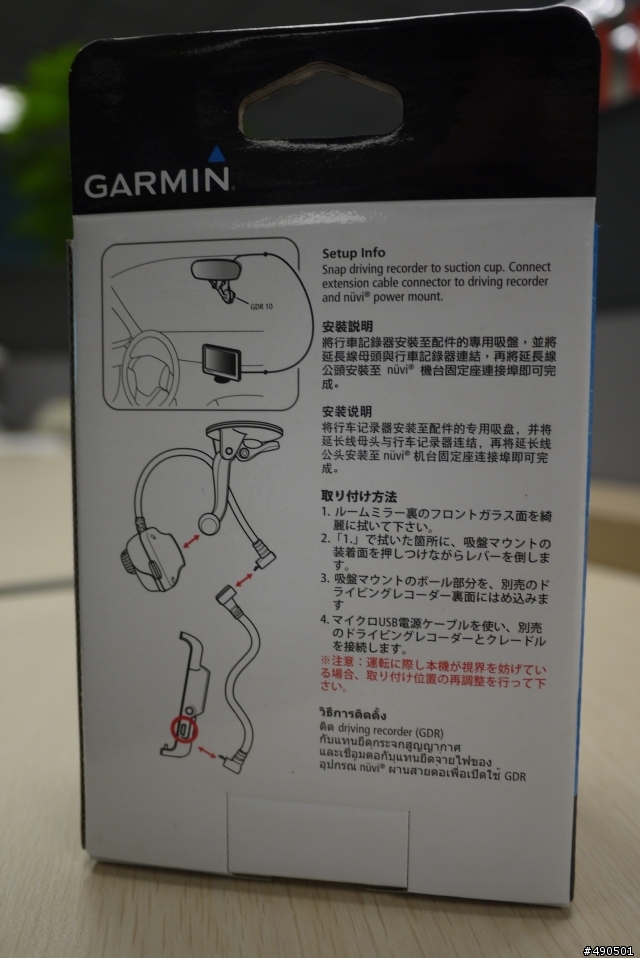

所以我買了這個東西想把鏡頭移到後視鏡後方
[改造完成]GARMIN 2585R 完全發揮改造計畫

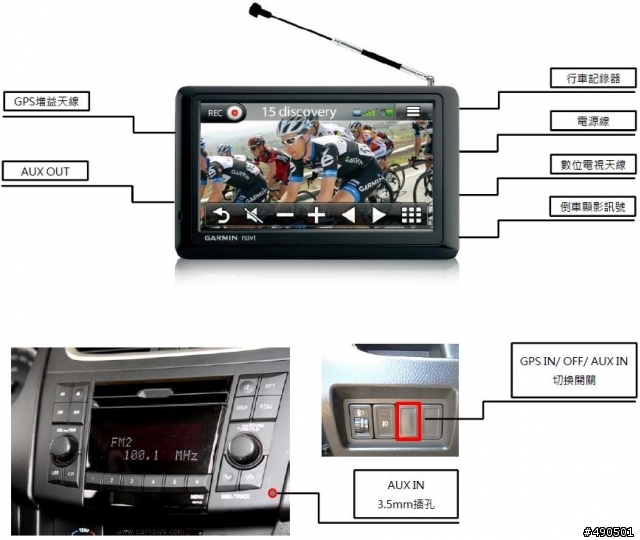

而我也有了一個想法就是把2585R所有能接的功能在這次改造中一次到位!
[改造完成]GARMIN 2585R 完全發揮改造計畫

GPS增益天線:
前檔為3M M40 雖不檔訊號但也曾出現定不到位的情況(大雨天)
所以想加裝天線而2585R也有提供這個擴充的接孔

AUX OUT:
這是看電視要用的功能依靠GARMIN內建的喇叭是無法提供良好的"聲"光效果的
而我想把GPS的音訊輸入接在音響主機裡另外再加裝AUX IN 3.5mm接孔給音樂播放器使用
並有開關可以隨時進行切換還不知這樣可不可行

行車記錄器:
較高的鏡頭位置對於錄影視野一定有幫助

電源線:
這個沒甚麼特別的地方只是想把它直接接在內部電源讓12V插孔復活且減少拉線

數位電視天線:
其實根本沒在看= = 因為我開車時不會看也不可能停著在車裡看電視
在一次出遊時曾開給乘客觀賞訊號之弱只能說不看還比較舒服
於是想把外接天線拿出來用了目前規畫黏在前後保桿裡

倒車顯影訊號:
既然2585有倒車鏡頭VIDEO IN自動切換的功能當然也要發揮它的作用
目前打算添購內嵌式CCD裝於後保桿中間

想把2585R的擴充插孔全部插滿的想法
不知道有沒有一樣購買2585的朋友們也曾這樣想過呢

等小弟改造完成後
再向各位報告囉!!

==================改造完成後(2011.08.31)==================
這是改完的樣子(好像沒變= =)
[改造完成]GARMIN 2585R 完全發揮改造計畫

但其實所有的線都已經裝滿了!!
[改造完成]GARMIN 2585R 完全發揮改造計畫

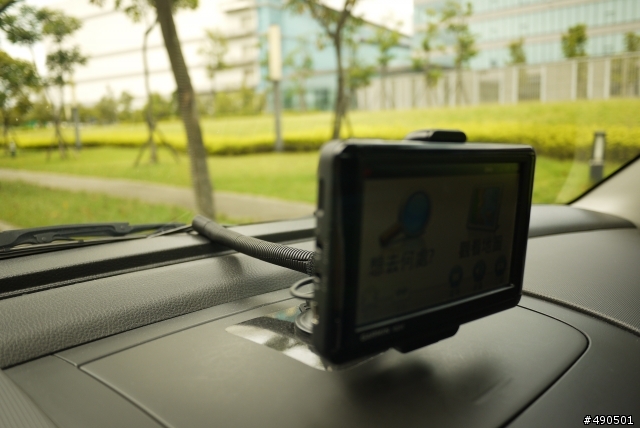

而所有線材也都整理成"一條線"
由於電源也不再從前面拉到12V插座，整體美觀許多
[改造完成]GARMIN 2585R 完全發揮改造計畫

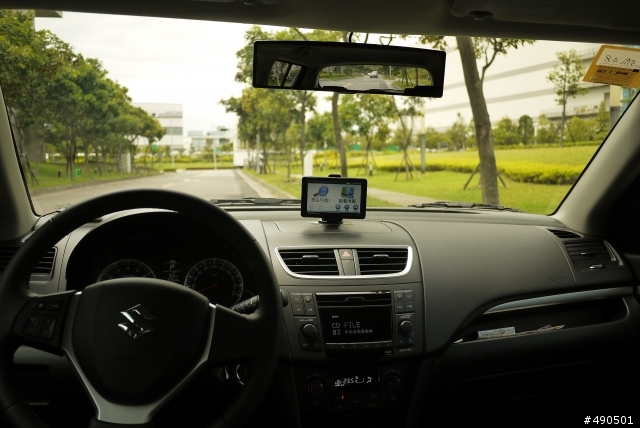

從駕駛座的角度，是看不到任何線的!
[改造完成]GARMIN 2585R 完全發揮改造計畫

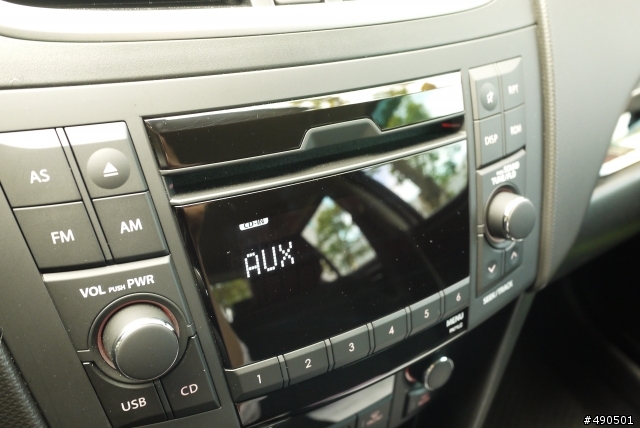

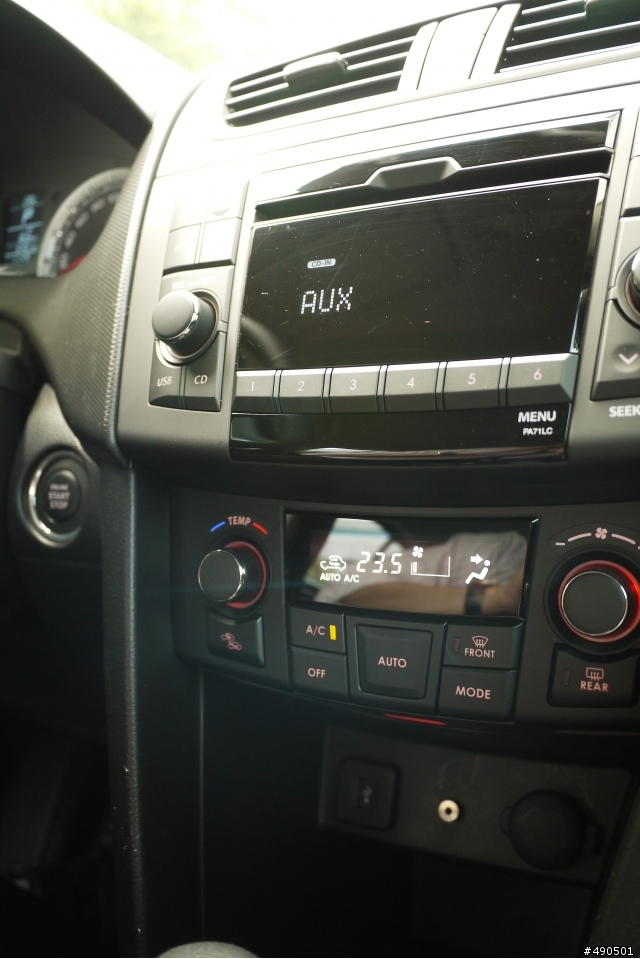

另外也把原本音響沒有的"AUX功能"給解除封印
[改造完成]GARMIN 2585R 完全發揮改造計畫

AUX插孔就在空調面板下方
[改造完成]GARMIN 2585R 完全發揮改造計畫

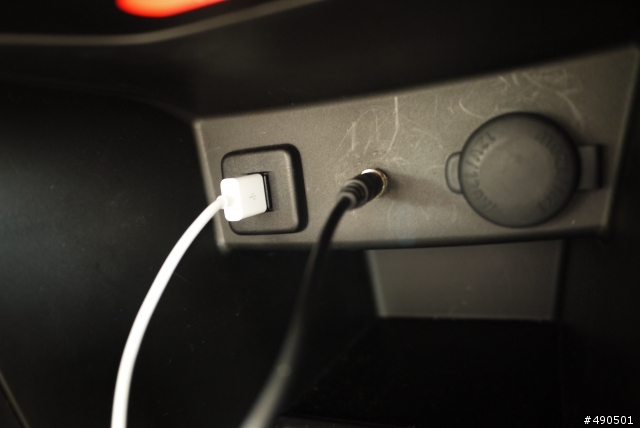

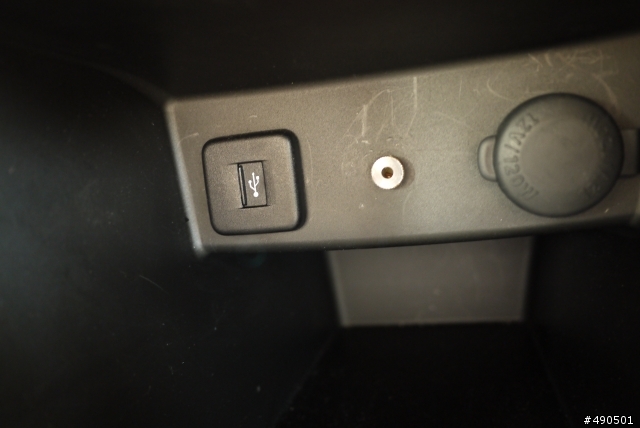

USB和12V(這兩者為原廠內建)中間多挖了一個孔
[改造完成]GARMIN 2585R 完全發揮改造計畫

插上線材的樣子

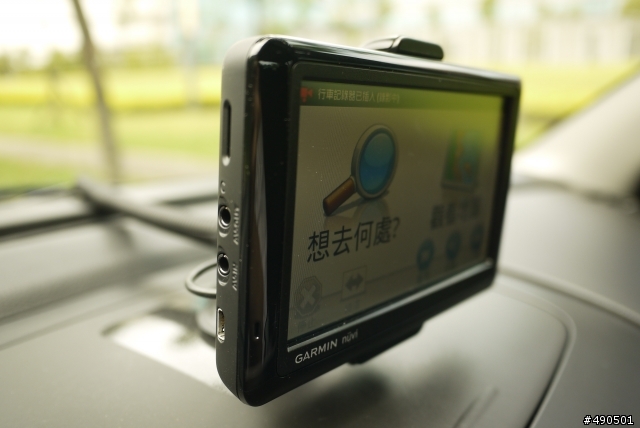

而2585的AUX在機身上，也是唯一沒有在車架上的擴充孔
因此想使用時才插上，也方便平常車上AUX孔使用於其他設備
[改造完成]GARMIN 2585R 完全發揮改造計畫

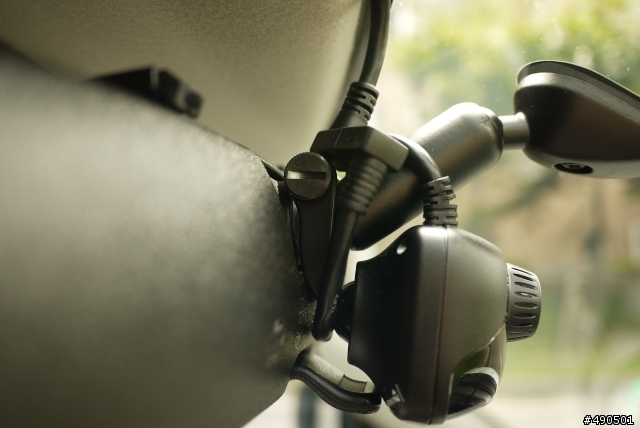

再來是行車紀錄器的部分，整個移到後視鏡後方
[改造完成]GARMIN 2585R 完全發揮改造計畫

而且我沒有使用吸盤，是把原來的"超小萬向接頭"固定在後視鏡上
[改造完成]GARMIN 2585R 完全發揮改造計畫

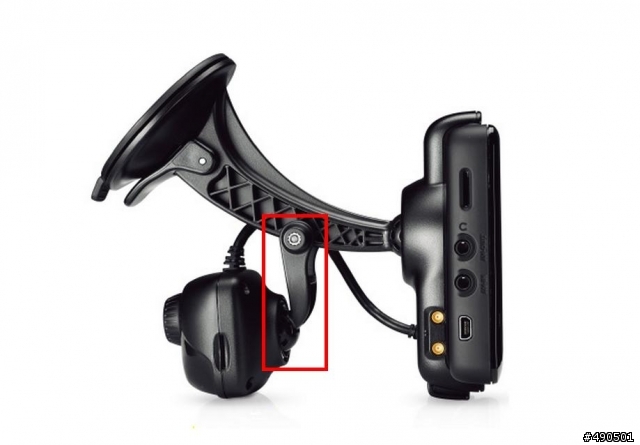

就是這個東西，真的超好用，而且鎖起來很緊，亦有萬向調整功能
[改造完成]GARMIN 2585R 完全發揮改造計畫

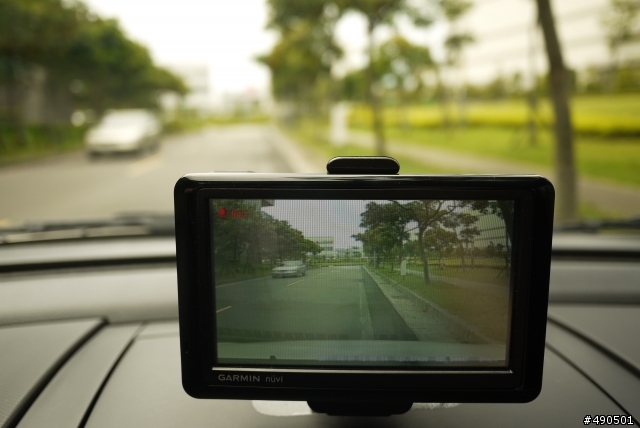

視野變高了，經過約2000km測試，鏡頭不會因為開車震動而偏移
這也會持續觀察
[改造完成]GARMIN 2585R 完全發揮改造計畫

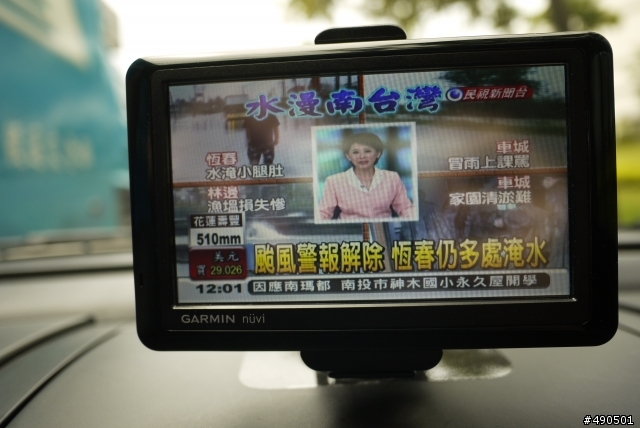

數位電視天線分別固定在前後保桿內，訊號已不可同日而語
時速110km國道上仍能穩定收視
[改造完成]GARMIN 2585R 完全發揮改造計畫

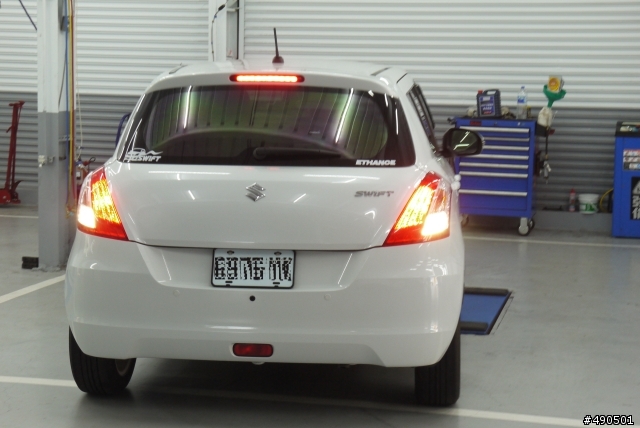

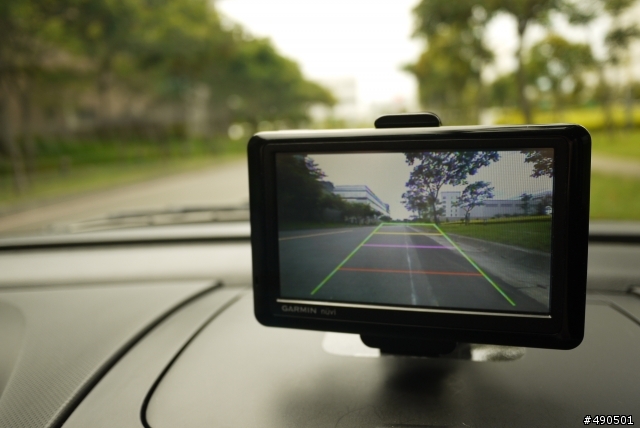

倒車顯影畫面，在2585開機後，任何狀態下打入R檔即會自動切換倒車畫面
[改造完成]GARMIN 2585R 完全發揮改造計畫

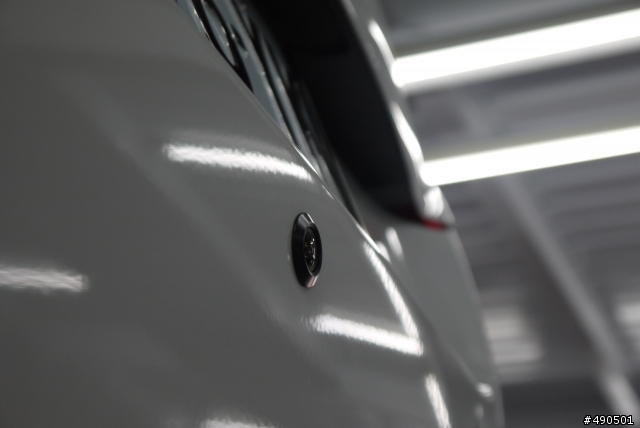

使用CMOS內嵌式鏡頭，以經濟實惠為主要考量
[改造完成]GARMIN 2585R 完全發揮改造計畫

鏡頭質感及畫質都不錯，也有輔助顯示線
輔助顯示線在車子是否有停正上，有不小幫助
[改造完成]GARMIN 2585R 完全發揮改造計畫

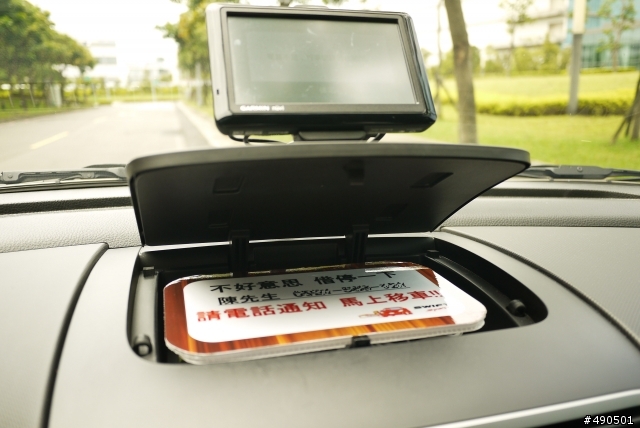

導航固定的地方其實是個置物盒，也可正常使用
[改造完成]GARMIN 2585R 完全發揮改造計畫

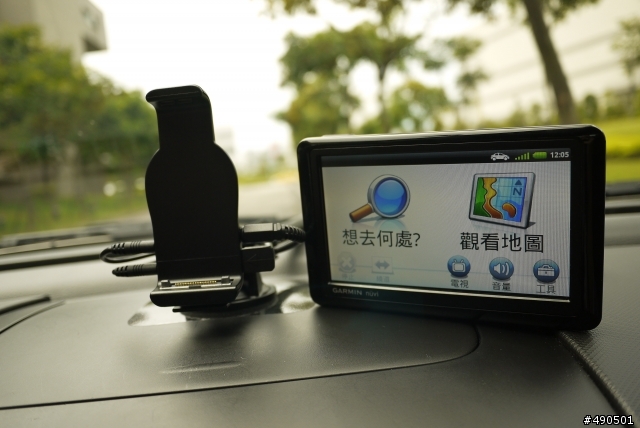

主機可隨時拆下(防小偷)
[改造完成]GARMIN 2585R 完全發揮改造計畫

整個工程到此告一段落
過程中為了找合適的倒車顯影
以及讓我放心的店家進行改裝
跑了很多店最後總算是完成了
以上所有改裝總花費含工帶料約3.3k
但是一起討論完成的成果無價!
祝大家都能"完全發揮"自己的衛星導航
下台一鞠躬~

2011-08-19 16:17 發佈

文章關鍵字 GARMIN 2585R 改造計畫 2585 Garmin GARMIN Garmin GARMIN

小惡魔市集

pctine

pctine
個人積分：5079分
文章編號：30089402

5079分

2樓

2011-08-19 17:24

ethance wrote:
GARMIN 258...(恕刪)

請教一下, 中控台通常有壓花, 貼一張 Cutting Sheet 就吸的住嗎?

FB: Pctine

yuanlung

yuanlung
個人積分：3分
文章編號：30089648

3分

3樓

2011-08-19 17:35

我的是2565RT，外接天線我有裝了，GDR延長線我也裝了，我有想過要裝倒車顯影或者可以有AVOut的行車記錄器來錄後面。

ethance wrote:
GARMIN 258...(恕刪)

ethance

ethance
個人積分：126分
文章編號：30089952

126分

樓主

2011-08-19 17:49

pctine wrote:
請教一下, 中控台通常有壓花, 貼一張 Cutting Sheet 就吸的住嗎?

應該是只要卡典西德黏得住的平面
吸盤就可以吸得上去(會吸很緊)
所以"西德和中控台"之間的黏著性才是關鍵

Over132

Over132
個人積分：0分
文章編號：30091650

0分

5樓

2011-08-19 19:34

ethance wrote:
GARMIN 258...(恕刪)

....我先給你按個讚
因為我也是NEW SWIFT也是在考慮買2585R
但看到你的計畫後
讓我很心動
等你改好後記得分享
我隨後跟上...哈

十元兄

十元兄
個人積分：14分
文章編號：30093112

14分

6樓

2011-08-19 20:58

Over132 wrote:
....我先給你按個...(恕刪)

我是吸在civic~左前方那個三角窗~

延長線有買了已經隱藏到後視鏡後面~

aux in線~電源線~延長線~電視線也請原廠幫我藏好了!揪甘心~還免費~

我現在也只差一個倒車影像了!!!!!

換要完整~

反而最缺的部分...garmin需要幫幫忙~

快點把喜愛點分類給弄好吧...還有聲控跟藍芽的封印!!!!

s69112

s69112
個人積分：71分
文章編號：30100976

71分

7樓

2011-08-20 9:10

ethance wrote:
所以"西德和中控台"之間的黏著性才是關鍵...(恕刪)

建議還是用硬質的東西加雙面膠黏
不然用貼紙只怕是暫時性的而已
不要小看那吸盤的吸力,連隔熱紙都能吸起來了
行車途中東西突然脫落,會讓駕駛分心
可是會造成危險滴,給你參考

w7402

w7402
個人積分：138分
文章編號：30102113

138分

8樓

2011-08-20 10:34

ethance wrote:
GARMIN 258...(恕刪)

小弟有個疑問...
2585R完全發揮改造計畫完成後, 機台若要隨身下車, 那是不是必須拔一堆線?
(線孔...機台上也有, 不全然在車架背夾上)

antia0923

antia0923
個人積分：1分
文章編號：30106805

1分

9樓

2011-08-20 16:24

我也想這樣改阿~但朋友都說改成這樣倒不如換一台ALL IN ONE的八吋音響系統就好~掙扎中~

ethance wrote:
GARMIN 258...(恕刪)

ethance

ethance
個人積分：126分
文章編號：30107255

126分

樓主

2011-08-20 17:00

w7402 wrote:
2585R完全發揮改造計畫完成後, 機台若要隨身下車, 那是不是必須拔一堆線?

電源、電視天線、行車紀錄、倒車顯影
這些都是接在車架背夾上
另外我剛發現2585R沒有外接天線孔(2565才有)
少了一個加裝項目
所以跟機台連接的線
只有AUX而已

antia0923 wrote:
我也想這樣改阿~但朋友都說改成這樣倒不如換一台ALL IN ONE的八吋音響系統就好~掙扎中~

看你要的是甚麼囉
我要原廠漂亮的音響主機
也想要ALL IN ONE的功能
很貪心所以這樣改
