[分享]改裝行動電話手機車充為eTrex/PDA車充

收到一封網友詢問改裝車充的PM，剛好要幫同事的iPaq作一個車充，所以順便把過程寫下，跟各位分享。
市面上所賣的PDA或是eTrex車充都要四、五百元以上甚至要價上千元，對於想要將PDA架在車上的朋友來說真是有點貴，說穿了幾乎所有的PDA及手機的車充都是利用34063這顆DC to DC的穩壓IC電路來將12V轉換成所需的電壓，我們利用公式：
輸出電壓 Vout=(R4+R3) x (1.25/R4)
輸出電流 I= 0.3/R1
就可以改變車充的電壓跟容許輸出電流。
在 eTrex所需的電壓是 3V所以依照公式換算所需的電阻是：

3V=(1k+1.4k)X(1.25/1)，R3=1.4k R4= 1k

eTrex所需的電流很小，大約是200mA，原來車充上的R1限流電阻是0.43歐姆，依照供試算出來的容許電流值是：I=0.3/0.43=0.697A約等於700mA，遠大於我們所需的電流所以要改裝給eTrex用的話，限流電阻不用換。

這就是dw在光華商圈的國際電子商場B2買的特價品GD70手機的車充，花費新台幣20元。

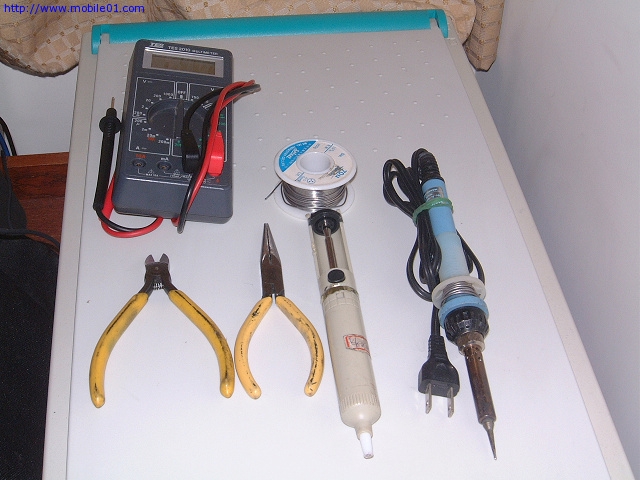

這些就是改裝所需的工具：三用電表、烙鐵、銲錫、吸錫器、尖嘴鉗、斜口鉗。

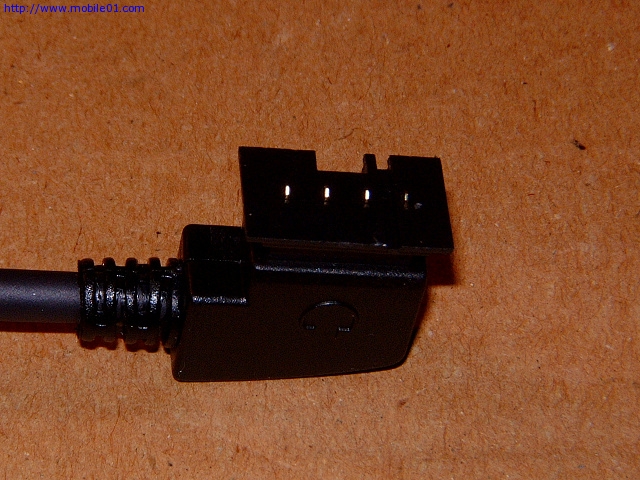

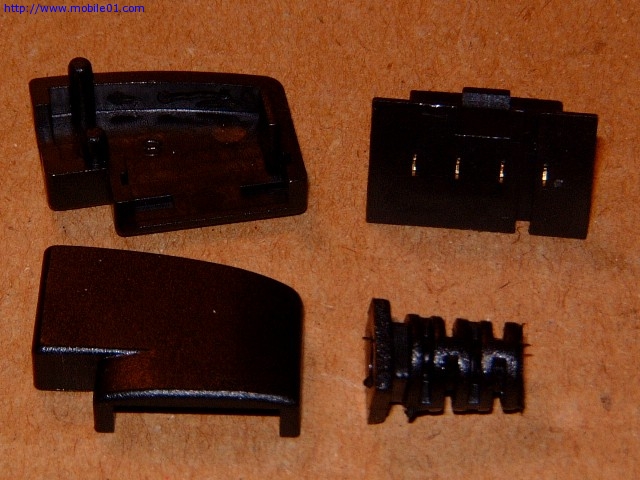

這就是跟潤泰網路定購來的eTrex系列手持機用的接頭ePlug。

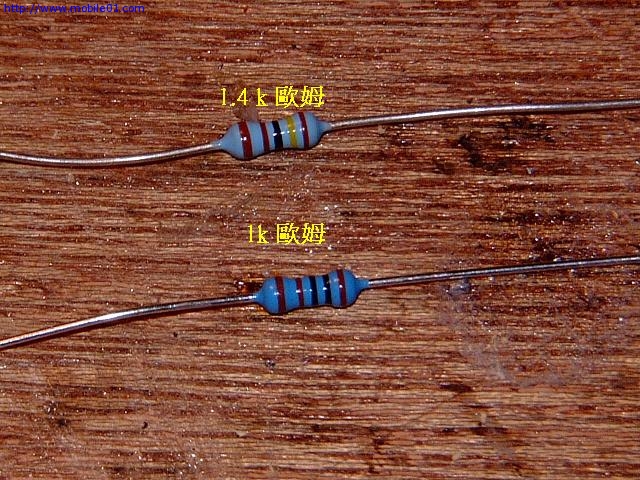

準備換上的電阻，分流電阻建議用誤差1%的精密電阻，價錢會比較貴一點，一個1/4W的精密電阻新台幣3.5元，限流電阻用一般10%的電阻就可以了，一個1/2W的新台幣2元


準備好材料跟工具就開始動手吧！

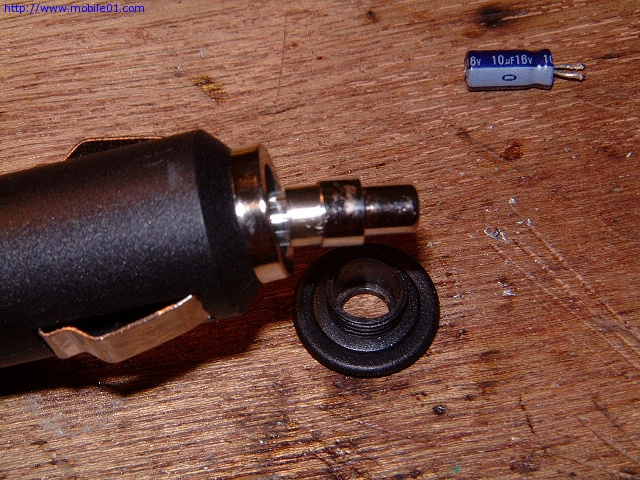

轉開車充前端的旋鈕，取下中心接頭跟保險絲等配件，就可以打開車充的蓋子了。

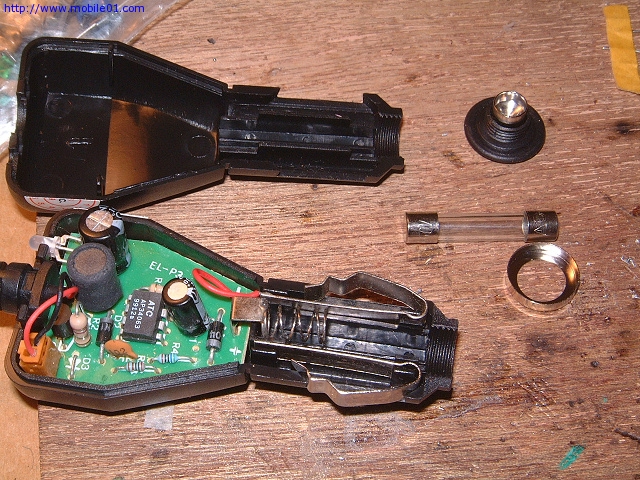

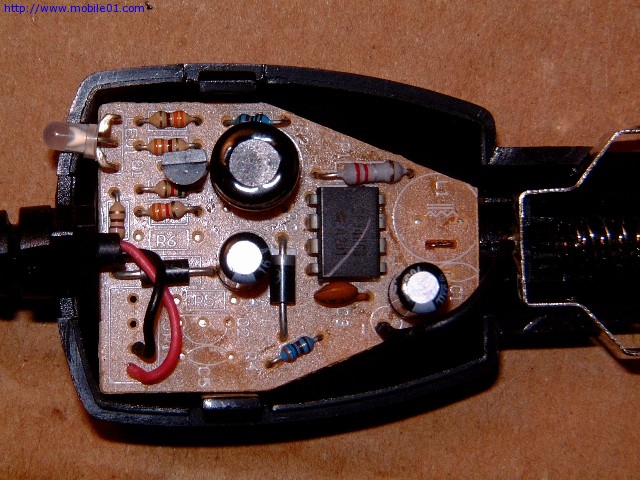

這就是車充扳開的模樣，小心那些附件不要遺失了，待會還要裝回去。

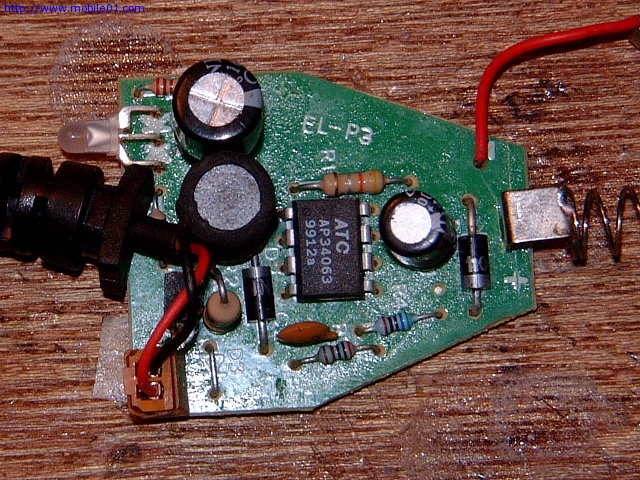

先來看看原來的模樣，這是GD 70古老手機的車充，dw量過原來的輸出電壓是7V。

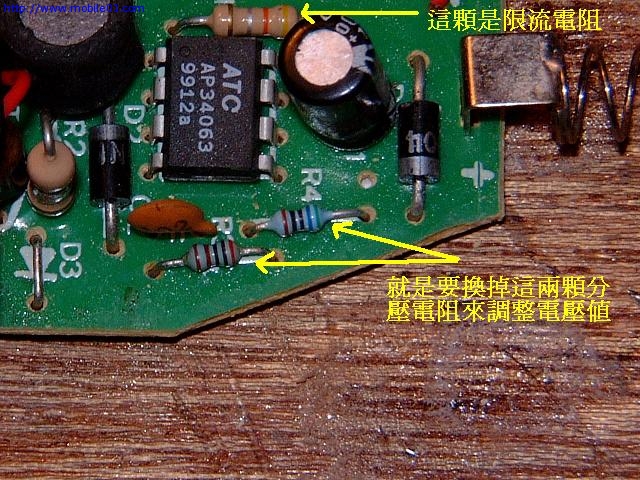

途中箭頭所指的這兩顆電阻就是分壓電阻，就是我們要換下來的電阻。

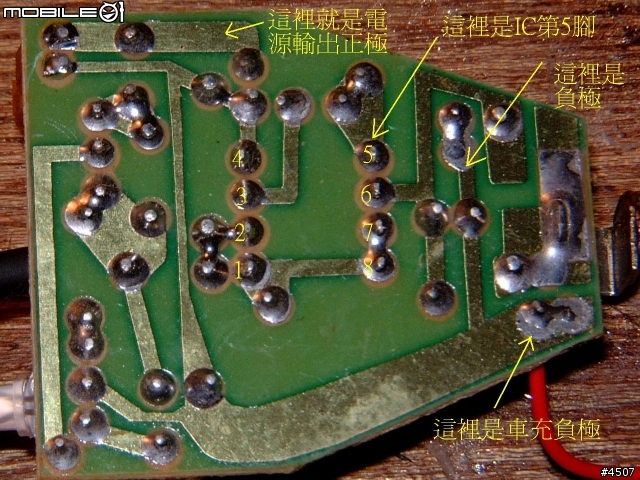

如果你買的車充不是跟dw一樣的版本，別擔心，只要是34063 IC的電路都一樣，只要找出對應的電阻就可以改裝了。怎麼找呢？IC第5腳位跟輸出正極跨接的就是相對於dw這個車充的R3，IC第5腳跟接地(負極)跨接的就是相對於dw這個車充的R4，很簡單吧！

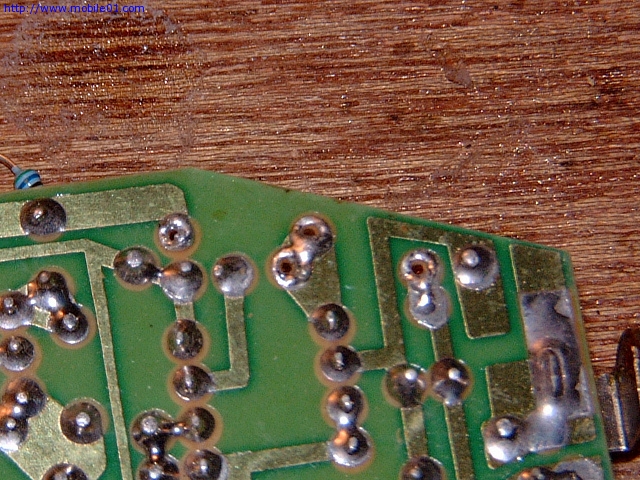

用烙鐵及吸錫器把這兩個電阻焊下來。


電阻焊下來的模樣

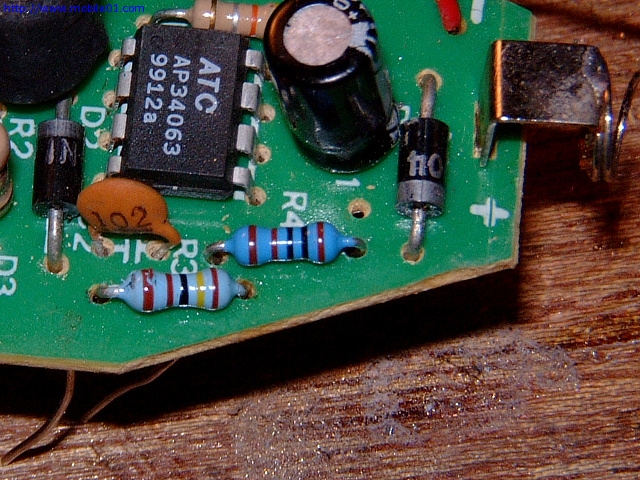

然後把準備好的電阻焊上去

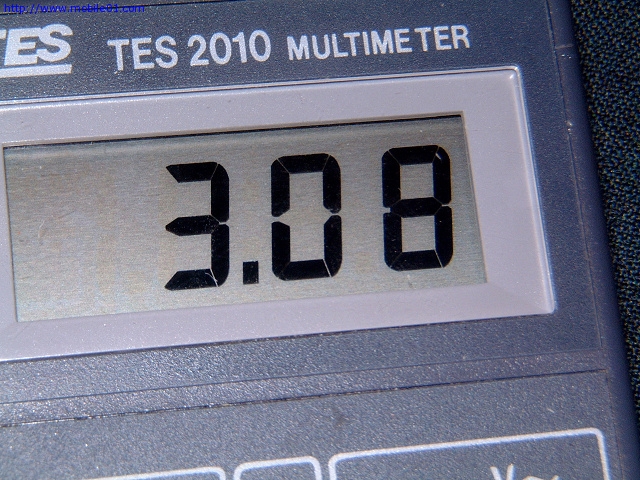

焊好了以後，就可以將蓋子蓋回去，插上汽車點煙器插座用三用電表量一下輸出電壓。很準吧，剛好3V。

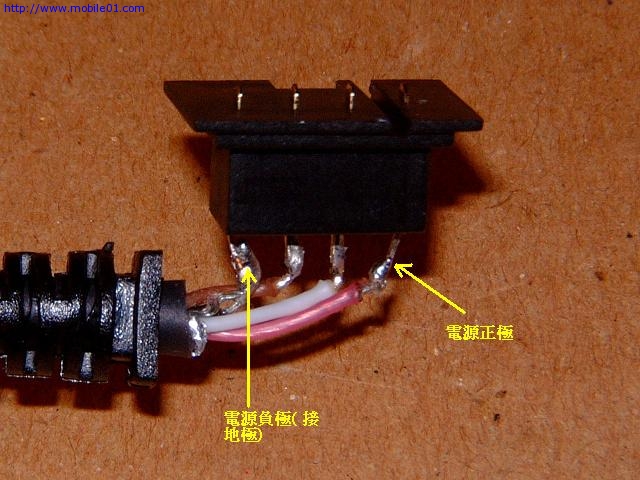

再來就是eTrex端的接頭了，把電源線的另一頭剪開，焊上ePlug，注意電源極性。圖中這一條線我是還加上了對PDA的傳輸信號所以中間的Data in/Data out都接了線，如果只是要車充功能的話，只要接兩條線就好了。


焊好線也是用三用電表量一下確定有輸出3V，就可以把蓋子蓋上，這個eTrex車充就大功告成了，全部花費227元。


順便一題如果要改裝PDA用的車充怎麼做？
很簡單，只要把R3換成3.4k歐姆的就可以了，為什麼要3.4k而公試算出來的不都是3k就好了嗎？誤差！dw把加上負載的誤差值解一並加進去了，據dw改裝多次的經驗，用3.4k的電阻改裝，輸出剛好是5V多一點，不會讓PDA充電時處在電壓不足的尷尬情況。不用怕多那一點點的電壓，dw試過就算電壓高到6.5V，PDA依然可以正常充電不會充壞電池，其實PDA的鋰聚合物電池通常不是充壞的，而是過度放電放壞的....等到PDA完全沒電再充電，電池掛的很快。廢話少說，繼續看圖...

700mA的電流其實足夠供一般PDA充電，並同時供應eTrex或是GPS Mouse所需的電流，不過萬一需要插上耗電量大的CF週邊，恐怕就不夠了，所以我們可以改換限流電阻把電流放大。34063這顆IC其實可以提供1.5A的電流，但是光華商場買不到0.15歐姆的電阻，dw逛了一圈所能買到的最小電阻是0.5歐姆，沒關係拿出電阻並聯的公式：

兩個電阻並聯公式 Rt=(R1xR2)/(R1+R2)
兩個等值電阻並聯 Rt=R1/2 0.5/2=0.25

套入剛剛車充電流的公式，0.3/0.25=1.2 A，夠用了！

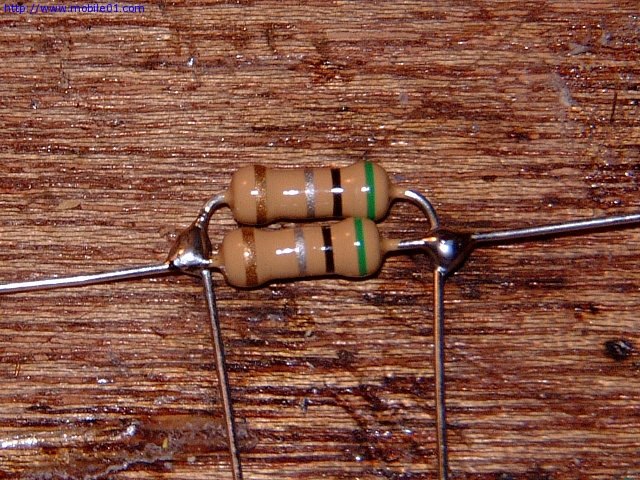

把兩個0.5歐姆的電阻並聯。

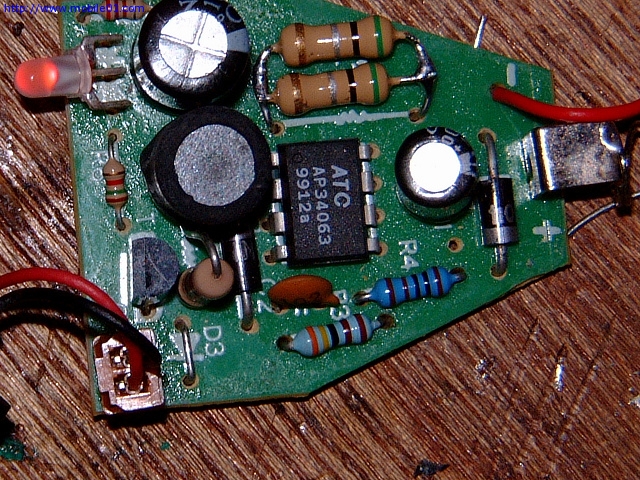

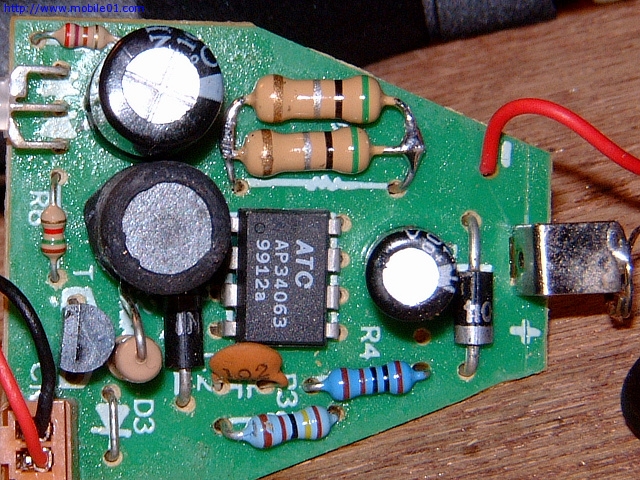

把原來的限流電阻R1換上並聯好的電阻。


R3 換成3.4k歐姆。接上電源然後用電表量一下，是不是5V(超過一點沒關係)，這樣就可以焊上PDA的接頭了。PDA接頭的詳細接法請參閱拙作『自製Mio528/338/339/558、V35連接手持式GPS車充傳輸線』


如果你買的到這種0.22歐姆的電阻，就可以直接焊上去，這樣輸出電流可達1.3A。

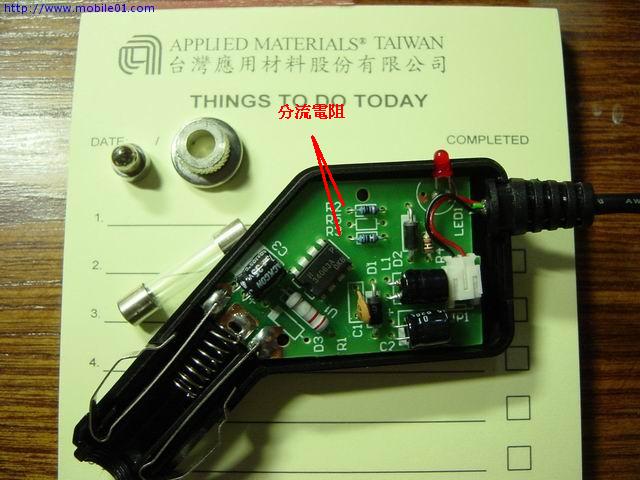

不要以為自己改車充很危險，只是個省錢的替代做法...嘿嘿嘿...貼一張圖給你看一下，市售的車充傳輸線也是這樣做的，甚至更簡陋些。是不是一樣呢？花500元買的車充跟20元的車充看起來差不多。


PDA的車充在充電時一定發熱，不用擔心，可以在外殼鑽幾個孔幫助散熱。
就寫到這裡吧，還有eTrex接頭加上RS232的充電傳輸線還沒完成，反倒是這篇改裝車充先上菜...年紀大了，有點迷糊了
