[炒冷飯] 神達烈士機Mio 558大解剖

想當初見到Mio558的規格及價錢驚為天人之後,不顧板上的各位大大批評下.小弟還是把他迎娶回家,購入時Mio558表現不錯,但是漸漸露出它先天的缺陷,當機,紅外線掛點,備用電池無法續電等等,保固期中還可以名正言順的退回聯強維修.
但保固過後見到板上同學的維修報價單後心中只有一句話,神達你真是好樣的.
廢話不多說馬上開始小弟的第一篇發表

話說~~~(不說廢話的不是嗎) Mio558在保固期過後就因為備用電池無法續電的情況下常常造成Mio558 的失憶症,就此漸漸冷淡了它,但PAPAGO V9發表後,再嚐鮮不若人後的劣根性作祟下還是敗了PAPAGO V9.
灌入MIO558後,導航方面挺順暢的.本來想在老婆大人面前好好表現敗家還是有其用處的.露一手聲控導航的說.但是卻當場漏氣,根本不鳥我,幾經確認,後發現應該是PDA上的麥克風掛點了.害我在老婆大人面前丟臉,因為老婆大人認為PDA是和他爭寵的小老婆.發現了小老婆的把柄後,一直扇動我把它拆了分屍看看(好一招借刀殺人呀,最毒婦人心)心一橫就把它給拆了
以下請參觀拆機心得.

1:Mio558的特殊螺絲不好拆卸,需特殊工具


2:首先介紹拆機工具
六角星起子,金屬掏耳棒
(為啥麼需要金屬掏耳棒,因為拆卸Mio558上下外殼會比較方便又不傷烤漆)


3:拆外殼第一招
把掏耳棒輕輕插入外殼密合處


4:拆外殼第二招
稍稍用力,利用掏耳棒前端經上蓋掀起,這時候就可以看到平常掏耳屎的棒頭在此的功用


5:PDA內部CPU側
利用掏耳棒將四周上蓋掀起後即可將PDA分成2部分
此圖為CPU側的內部風光,除了CPU外,上方處終於看到令大家扼脕的紅外線感應器

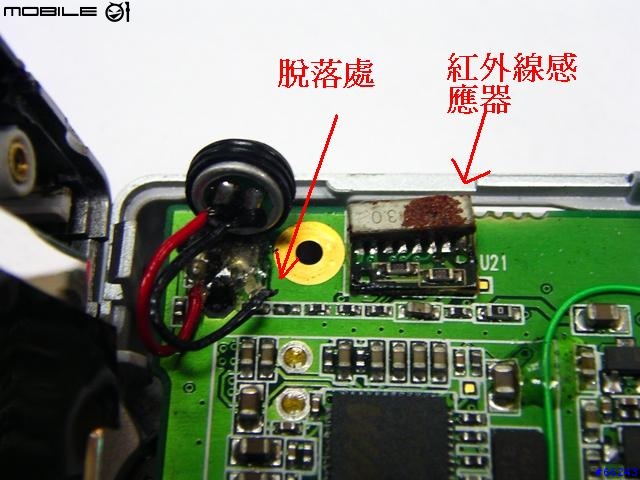

6:麥克風及紅外線感應器放大圖
此時可以看到麥克風黑色線脫落的地方,原來這裡脫落造成麥克風無法使用
另外也看到惡名昭彰的紅外線感應器,還生鏽哩.看來3C產品真的是一分錢一分貨呀.


7:麥克風焊接
死馬當活馬醫~~~焊了再說


8:PDA內部面板處
拍攝的時候,手還抖了一下,照的不是很清楚
右下角可看到害Mio558當機的充電式鋰電池MaxcellML1220,接下來看放大圖


9:Maxcell ML1220放大圖
市面上的電子材料行有問過都沒賣,寫E-Mail到Maxcell求救.她回信說這是特殊規格,一般市面上無販買.可否請站長號招Mio558受害同胞,一同團購.


10:修復後開機
將麥克風脫落處焊接,回復原狀後.還是可以開機使用.
測試後PAPAGO V9也可以聲控導航啦.
如果哪位大大可以提供充電式鋰電池ML1220的話.小的願意再獻機進行解剖.
謝謝各位收看
