買一個新的原廠車充也要不少錢
靈機一動動手將USB同步接頭做了一些修改
就可以用USB傳輸線來充電囉!!

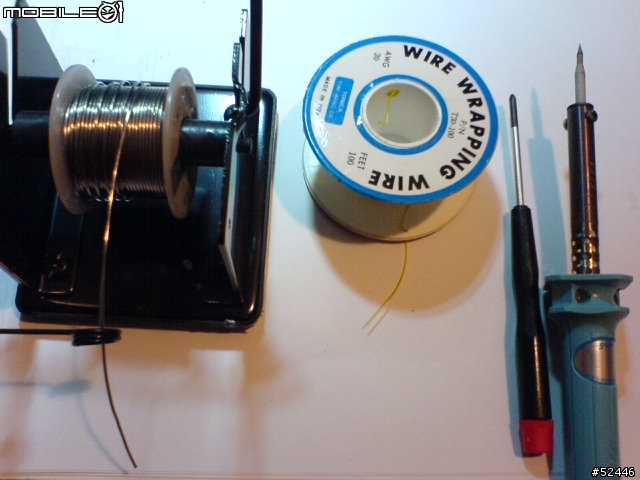

準備工具如下:
精密十字起子*1 (拆後殼螺絲用)
尖頭烙鐵*1 (銲接電線用)
銲錫數公分 (功能同上)
ok線數公分(電子材料行均有出售)
茶裡王一罐 (解渴用)
首先將背後的四顆螺絲拆掉
再將上下蓋分離
分離的時候要小心拔起電路板上的GPS天線接頭
這部分沒有拍照請多見諒
接下來就看圖說故事了:

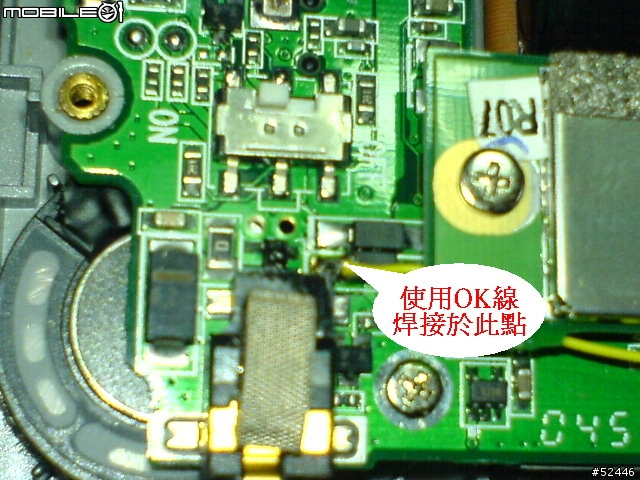

先將ok線一點焊接於此

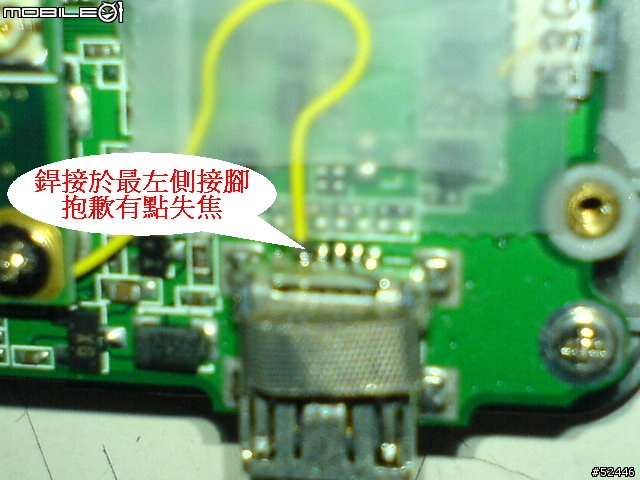

再將ok線另一端銲接在mini USB最左側接腳
因此接點為+5V電源,剛好與車充輸出電壓一樣
有些人會問為何不需要焊接兩條線呢? 因為USB最外圈鐵片為接地點,故不需另焊接地線.

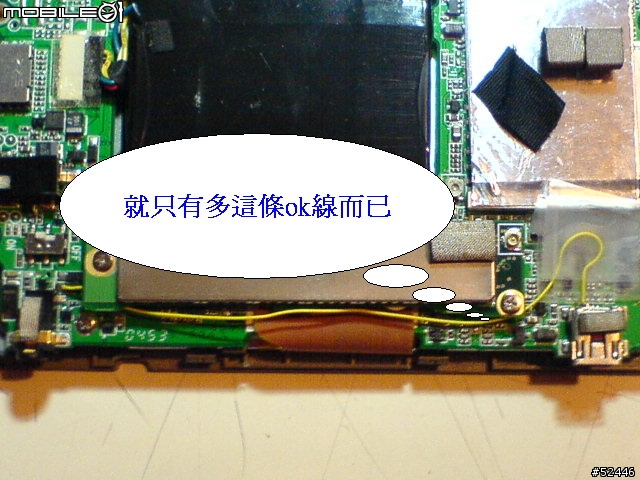

真的只有一條線 對吧
焊接完以後,切記使用三用電錶量一下是否有和旁邊的接點短路到
若確定沒問題, 即可插上USB線來做充電及同步測試了
接下來將USB傳輸線插上.....

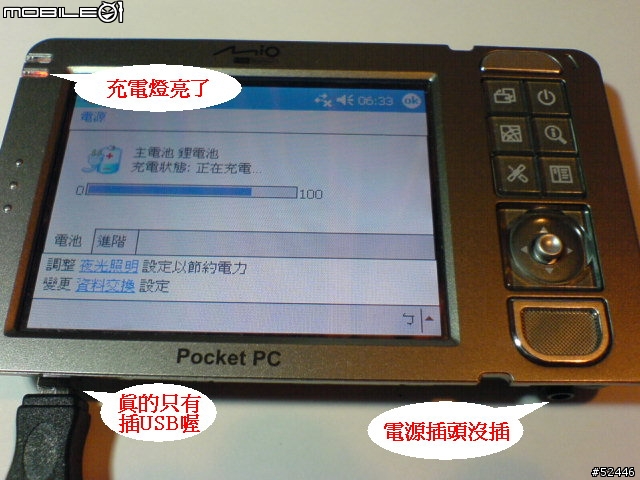

充電燈亮了!
電源設定也顯示充電中!
大功告成
如此一來以後無論在車上家裡都可使用USB來充電囉
當然同步也可以啦
原本的充電插孔一樣是可以使用的, 完全不會有任何影響^^
最後將外殼組裝回去, 記得要將GPS天線插頭插回電路板上,再將後殼四顆螺絲鎖緊即可
PS: 136及169電路板均一樣,所以修改方式同如上所述!
