[分享]Mio C210吸盤車架改裝及外接天線分享

第一次發表文章獻醜了
相信買了C210的朋友，應該跟我一樣為了固定這事傷了些腦筋吧?
裝在這裡;A柱旁與天花板轉角處應該是我車內最合適的地方了！
我考量有:
1.它字幕小;無法離視線及觸控距離太遠，所以它會是在視線左前方觸控操作也很好就手。，
2.不想拆上拆下就當固定車機使用，故常時供應車上電源不裝電池,且必需能避開陽光長時曝曬。
3.隱蔽性;躲在天花板下與A柱邊從車外較不易發現。
4.收訊;因為機身頂部內建天線會貼緊天花板，故決定採外接天線。
所以A柱旁一粗一細的線便是外接天線與電源線。



先從車頂天線看起好了，先前將鯊魚鰭天線內加裝GPS天線模組給測速器用
使用狀況穩定且兼具美觀與保護功用。

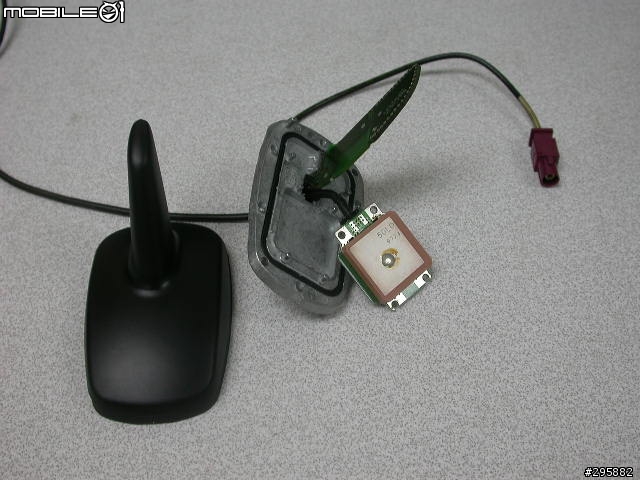

許久前鯊魚鰭天線內加裝GPS天線模組施工圖



測速器裝在方向盤座與儀表板間



那C210也要有GPS訊號用啊，那就把車頂鯊魚鰭引下的訊號也給C210用吧。

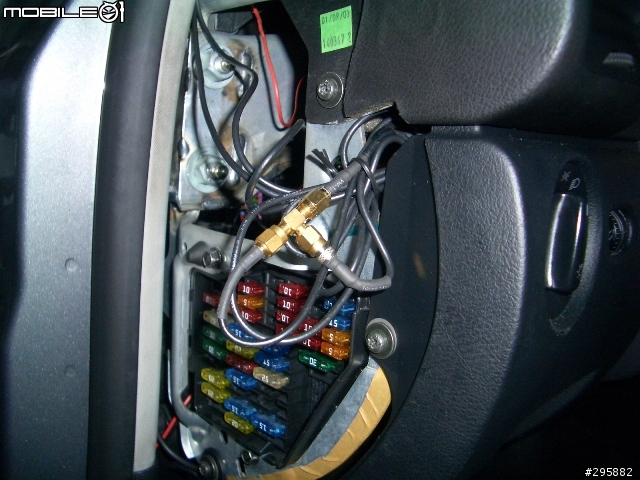

訊號用SMA T型頭分配為二，這要花點細工,但日後則可方便拆換不同形式接頭。



接一條給測速器用!



再接一條給C210用!
電源線也順便從保險絲座拉上來了。

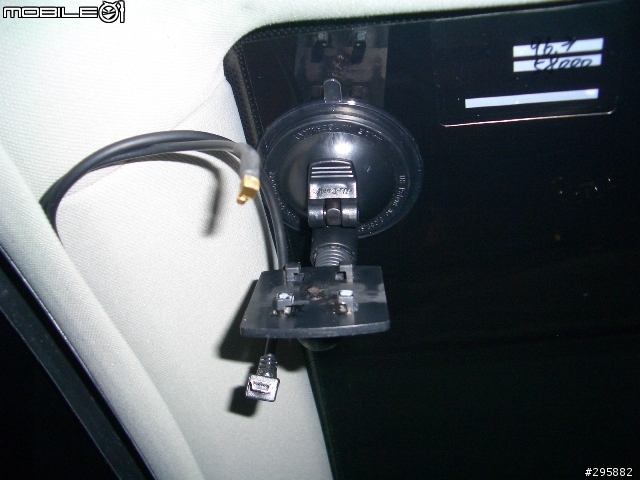

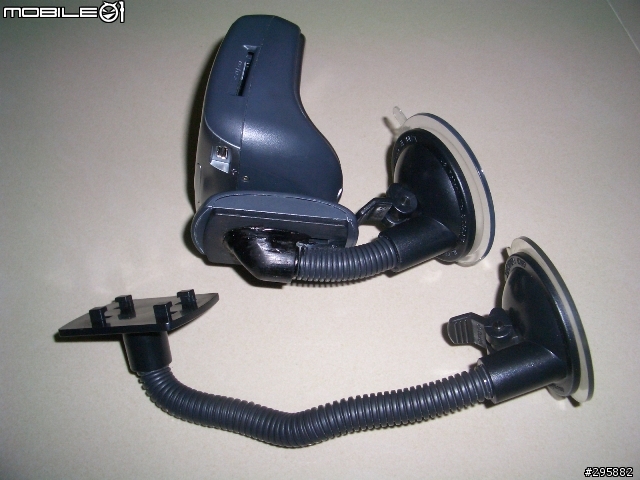

另一個工程就是將mio通用車架做截肢手術。
1.原本的車架桿太長容易晃動。
2.太長就沒辦法躲在天花板角落。
3.拗的歪七扭八也不大好看。



所以它就變成侏儒迷你車架桿了!
很牢固強度也很足夠!



機身左上角再剪一小塊隔音棉貼上，讓機器能緊靠天花板就完全不會晃動!
