首先取得朋友遺棄的故障mio 168導航pda
參考眾多網友經驗之後決定不花錢去修連接座（要花一張小朋友）
我沒有很多焊接的經驗，不過相信我真的不難
連我都可以做到，你也一定可以的
花費20元取得Mini USB 5pin 90度 母頭一個
抱歉忘了拍零件圖
取下背後四顆螺絲拆開後蓋（小心gps天線的連接頭）
我手邊這隻的連接座因為幾乎完全鬆動，手一扳就被拿下來了
露出22pin的連接點跟左右兩邊固定在PCB上的接點（也是接地的）

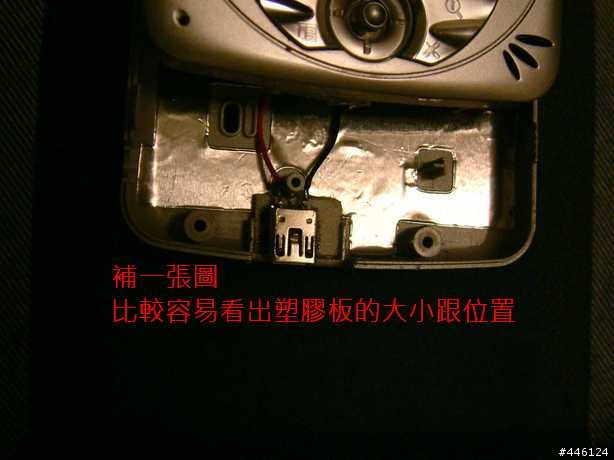

先利用一塊塑膠板裁成跟後蓋連接座端有一個方形區域一樣大
利用這塊塑膠板來固定mini usb連接頭（可以不破壞到外殼的美觀）
我是用筆先瞄好大概的位置，然後用加熱的筆刀刀尖去戳出四個固定連接頭腳的洞洞
記得裁好塑膠板之後放上去位置上確認連接頭組合的位置才不會凸出去或太凹進去

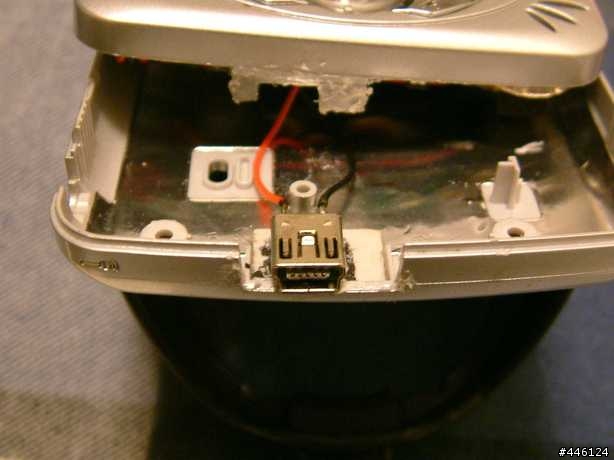

先來一張照片，免得大家霧煞煞
完成的樣子了（過程沒拍下來，抱歉）
我事先戳好四個洞洞，然後用尖嘴鉗把連接頭的腳壓進去組合
因為洞沒有戳很大所以組合完後非常的緊，不怕以後會被拉鬆開
把組合完的零件塑膠的部份磨到適合的厚度

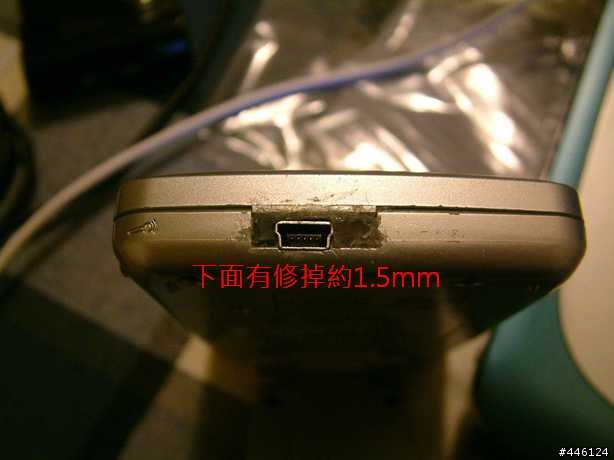

我在組合的過程有稍稍把背蓋接觸連接做的位置修掉1.5mm
因為如果塑膠板磨得不夠薄會讓連結頭過高，會蓋不起來（會留一點點縫）
我用一小段電線連接USB跟PCB，紅色端是+5V，黑色端為接地
這部份的塑膠板是用AB膠固定在背蓋上，應該很耐拉了這個連接頭

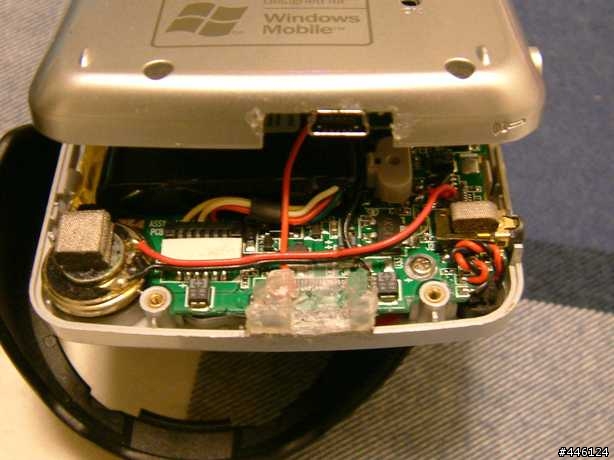

另一邊PCB上22pin的接點
聽說左邊1-4都是 +5V，隨便你接哪個點都行，我用最左邊的
接地就用右邊原連接座的固定點（比較好焊）
焊完，我是用熱融槍協助保護及固定
其他22pin的接點用膠帶保護一下，避免跟mini usb連接頭接觸到
把mini usb後方的接點也焊上（以我貼的第一張圖，最左邊是+5V，最右邊接地）
沒用的其他3根腳剪掉，避免短路到
我有先用熱融槍把mini usb的位置先糊起來，可以讓他組合後更穩
組合完如下圖

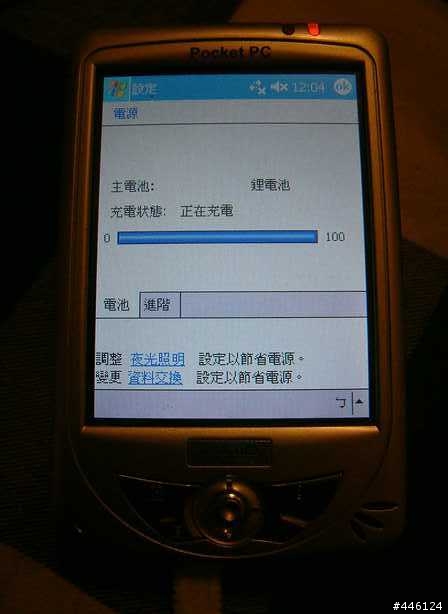

插上usb線測試電源
沒問題再用熱融槍修飾外面的空洞處防塵，完成囉
PS：
1.作業時應將電池取下
2.組合時應確認
a.AB膠有沒有確實將接頭塑膠板固定好
b.gps天線街頭有無安裝好
c.焊上去的線會不會影響（自己橋位置囉）
謝謝大家
