加上又缺了一台導航機,所以就開始尋找一些有av-in功能的導航機
尋找了一些資料後發現mio 的classic 505有av in的功能
而且還有五吋的畫面,重點是價格才3000出頭,真的很便宜
所以就買了mio classic 505這一台導航機
這台導航機是有av in的功能,但是買這台機器是沒有附av in的線
一條原廠的av in線好幾佰元,所以就自己diy來作一條av in線吧!
參考了網路上很多av in線的文章,資料都有點分散,且都是G牌的比較多
所以我特別再整理一下,希望可以幫到需要幫助的人
首先家裡一定有一些沒要用的av線,應該隨便找都有吧!
然後我們可以把線頭撥開,可以看到他的構造其實跟電視cable線一樣
可以看到一個透明管內有一條銀線,這一條就是影像線
旁邊有一些隔離網線,這個就是接地線記得將線撥往旁邊別弄斷了
如下圖所示 (可以用電錶量一下就知道了,是否有導通)
然後因為av in的孔是2.5mm的(相當小)
所以我再去電子材料行買一個2.5mm四極頭的接頭 (記得要買2.5mm四極頭的阿),一顆大概20幾塊就有
然後將接頭拆開之後我們可以看到後端有四個接點
因為我們只用到了影像跟接地兩個點,所以用電錶量了一下各接點之後
實際測試av信號可以得到要接在那幾點 (測的部份我就不說了,蠻簡單的)

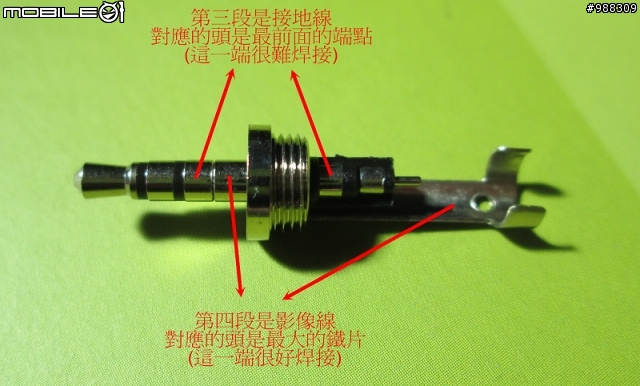

mio av孔有用到的四極頭的第3極跟第4極
經測試後發現第3極是接地線,第4極就是影像線
對應到後端的接點,第3極接地線是最前面的接點(超級不好焊的,記得焊完用絕緣膠帶包起來)
第四極影像線的話就焊到鐵片上就好了(蠻好焊的,記得焊完用絕緣膠帶包起來)
如下圖所示

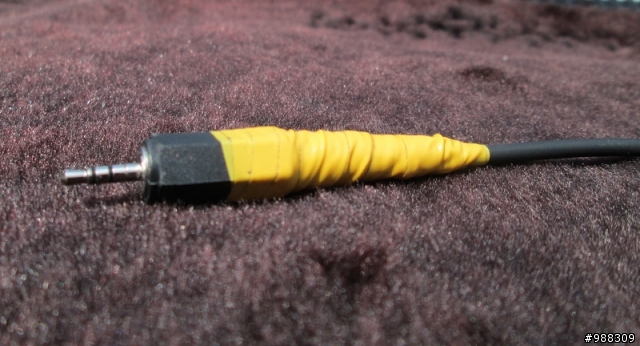

最後完成如下~~

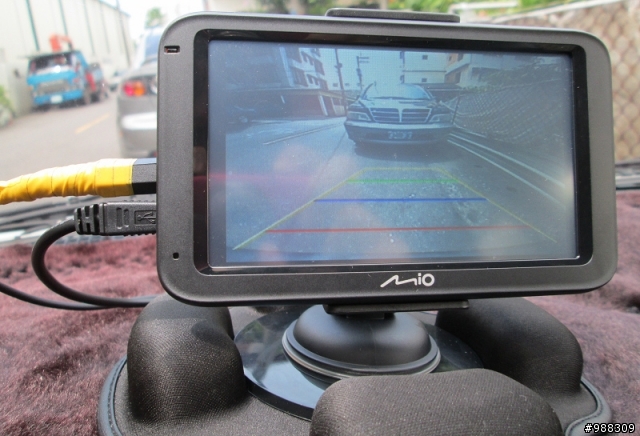

接到MIO 505上,打入倒車檔畫面就會自動切換了
其它可參考我寫的網誌: 點我
