入手也近一個月了,它是我第一台PDA手機~~

到現在對於它的規格.外觀.性能都相當滿意.....

但是.....還是有那麼一點點小地方想對它進行補完.....(徹底完全體阿

)

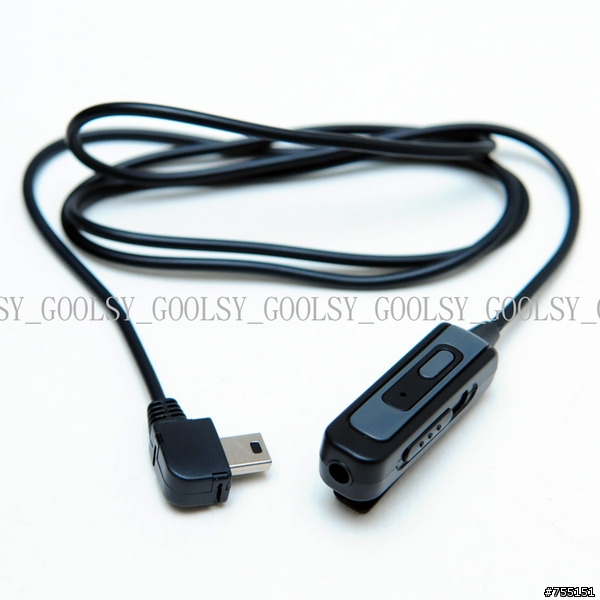

就是那特規的mini USB 耳機阿~~

想直上個3.5mm耳機來廳MP3都不行.....

請教各位玩家前輩,有沒有成功買到可使用的轉接線,分享一下囉~~感恩...
P.S 請排除使用藍芽方式囉(本身已有藍芽耳機,但不想那麼麻煩,能夠直上就直上囉,可以少帶個東西)

~丸子人。Jo太郎 & 莉嘉貝兒 ~ http:/www.likabear.com/

2009-01-19 19:08 發佈

文章關鍵字 HP 612C 耳機替代方案 612

THKAW

THKAW
個人積分：170分
文章編號：9982510

170分

2樓

2009-01-20 20:29

+1
上個月耳機掉了
非常困擾

大陸網站有人搞出來了
但還是從原廠的調音量的地方改

但我是整條不見...
努力找usb電路圖中

wale

wale
個人積分：10分
文章編號：10012497

10分

3樓

2009-01-22 15:52

小弟目前一邊耳機掛點 XD

目前決定自行DIY... 要找一天跑光華買材料 @@"

將調音量的外殼拆開露出電路板(外殼為卡榫式)
可以看到R+ L+ R- L-
如下圖(照片角度不好負端被線材擋到 XD )

用烙鐵焊掉
去買耳機接頭焊上...
(注意耳機的RL否則聲道會相反)

THKAW

THKAW
個人積分：170分
文章編號：10019285

170分

4樓

2009-01-23 0:06

wale wrote:
小弟目前一邊耳機掛點...(恕刪)

能在PO多張詳細的照片嗎
尤其是USB到那個殼的地方還有他LAY的線路
這樣就可以找出哪個USB對應耳機的電路了

拜託拜託萬分感激

wale

wale
個人積分：10分
文章編號：10020641

10分

5樓

2009-01-23 1:47

THKAW wrote:
能在PO多張詳細的照片嗎...(恕刪)

線路的部份
我嘗試用電錶量看看
早上回文時大概看了一下
SMD的電感和電容看不出多少值
另外還一顆D1<<<從電路板的標示的D1猜測是二極體之類的 XD
表面有點磨損實在看不出來寫啥
所以也沒辦法正確的得知是什麼零件

不過...目前東西沒在手邊
詳細的照片過兩天在貼上來

wale

wale
個人積分：10分
文章編號：10028004

10分

6樓

2009-01-23 15:20

THKAW wrote:
能在PO多張詳細的照...(恕刪)

紅色線串可變電阻在到耳機
綠色線串可變電阻在到耳機
藍色線串R1(1K)後接地
白色線串L1在接按紐並D1並麥克風在並C1
黑色線接地

至於線材到usb頭走線的部份
在想辦法量 (電錶探棒太粗 XD )
量好了在補上...

C1 L1 D1的外觀
D1是啥元件還有C1 L1的值小弟才疏學淺看不出來
上面的圖片希望對您有幫助

如果您有任何心得也請您分享一下

THKAW

THKAW
個人積分：170分
文章編號：10034035

170分

7樓

2009-01-23 23:49

觸點/功能
1 VBUS (4.4–5.25 V)
2 D−
3 D+
4 ID
5 接地

轉自wiki

618是MINI TYPE B的

Pin /Name /Cable /color /Description
1 /VBUS /Red /+5 VDC
2 /D- /White /Data -
3 /D+ /Green /Data +
4 /GND /Black /Ground

是顏色表
轉自HWB

理論上應該不會錯
為了謹慎(因為沒有白色...或許是藍色)

煩請W大再行確認

以及缺可變電阻值的最大最小值
也請w大測量

OK的話我就要動工了ˋˊ...

=======================
紅線:
右聲道

綠線:
左聲道

白線:
依照電路看起來白線是麥克風電路
L1跟C1應該是LC電路(電感電容電路)
目的是緩衝來自麥克風的電壓電流訊號
限制收音最大電流
保護用

藍線:
我認為是耳機偵測迴路
接地後傳回接地電壓值
讓612知道耳機上線

至於數值應該都在PICOR等級以下(SMD貼片型的都很小)

數字不太清楚不知道多少
有些特殊形式要查表才知道

D1在哪小弟眼殘@@

wale

wale
個人積分：10分
文章編號：10041812

10分

8樓

2009-01-24 19:54

比對了一下T大提供的圖
傳輸線是MINI TYPE B的沒錯
可是耳機接頭的形狀又不一樣

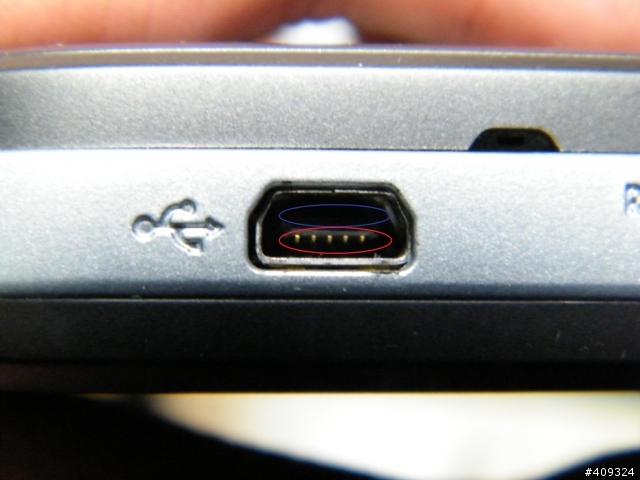

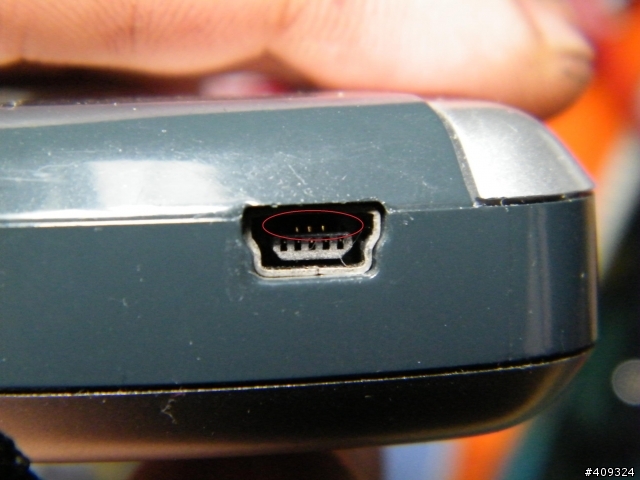

仔細看612底部的usb 母座
中間接點那片正反的兩面都有接點

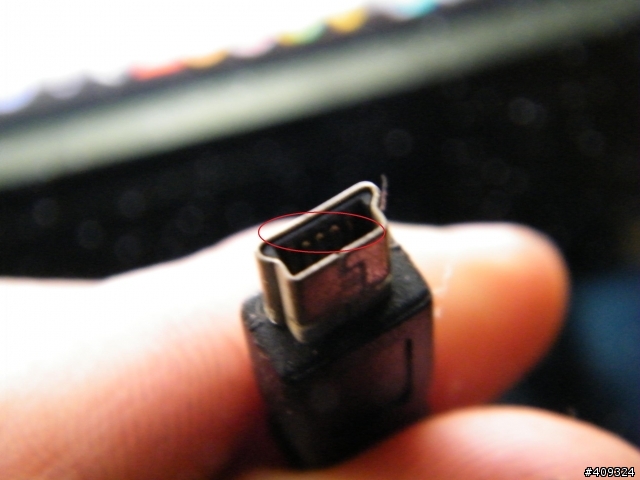

在比對一下傳輸線和耳機線
我想可能正反面的接點一邊提供傳輸和充電用一邊提供耳機麥克風用
個人的猜測提供給T大參考一下

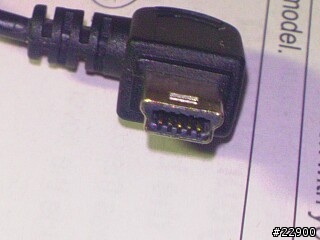

耳機接頭圖

線路圖示請參考上圖(接點由右到左排列54321)
1紅=>耳機R
2綠=>耳機L
3黑=>接地
4白=>接聽及麥克風電路
5藍

至於可變電阻的部份音量轉到底量出來是97X我想大概是1K吧

D1請參考上篇的最後一張圖

D1在按鈕旁邊
麥克風焊點上方
c1的上面那顆元件

不是您眼殘因為印刷被音量轉盤擋到 XD
