[分享] 偷天換日之 6515 升級到 6925

有圖有真相, 看圖說故事喽:


今天的主角, 左邊是6925機板,右邊是6515機板:


露點清涼照......限制級的喲....


6515的CPU加ROM, 這就是為何無法升級到WM5的原因:

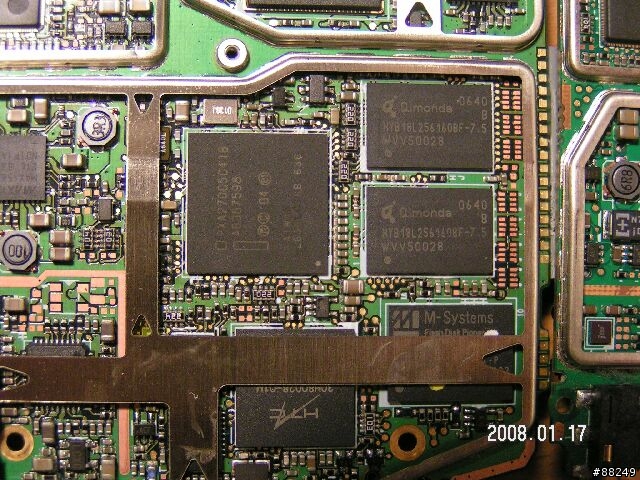

6525的CUP是獨立的, 128MB ROM躲在金屬片底下, CPU旁邊就是兩顆32MB RAM. 升級成128MB就在這裡喽...:

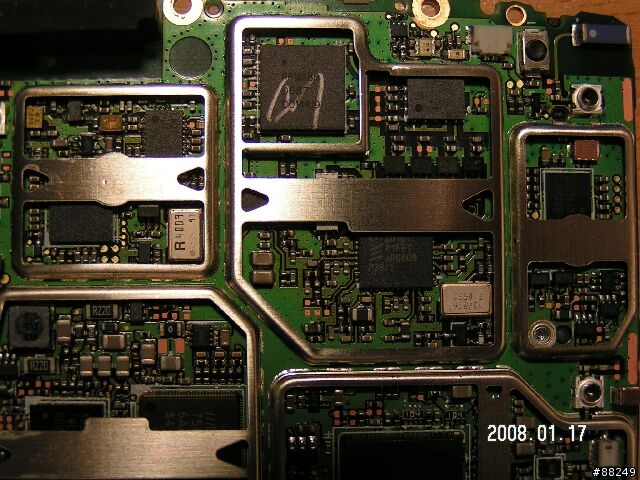

6925的wifi區塊, 左邊區塊有個大i的IC就是radio ROM:

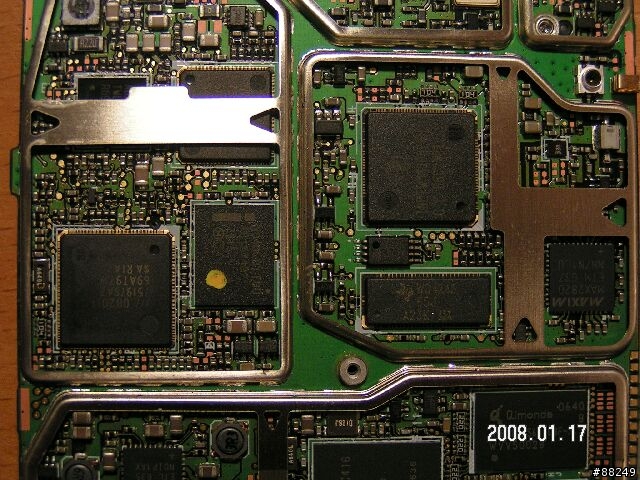

6925上方的三個區塊, 最右邊的區塊與6515稍有不同:

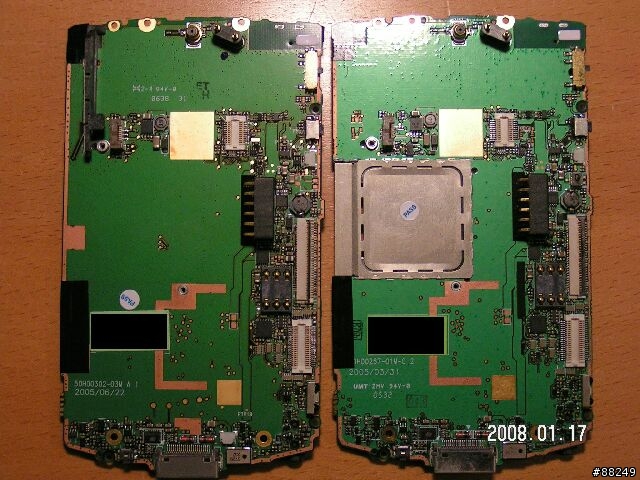

背面露點清涼照, Layout幾乎一模一樣, 6925右上方多了Wifi的天線:


嘿嘿... 換裝前的6515:


拿掉電池, 拆掉5顆螺絲... 正中間有一顆, 躲在保固貼紙下. 我的貼紙已經撕掉了:

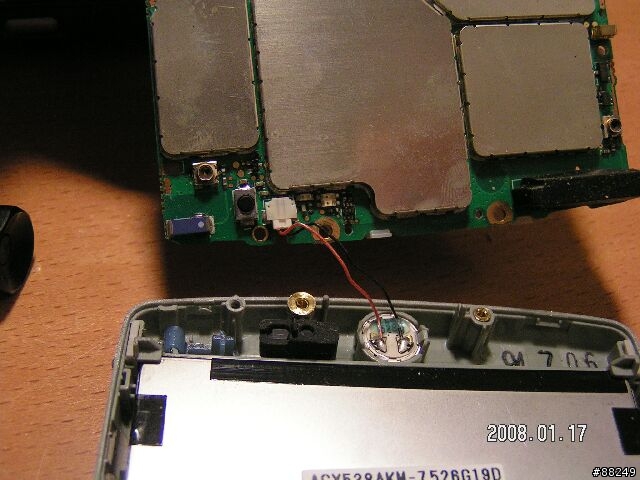

機殼分開後千萬不可用力拉扯, 震動馬達的接頭要先拆除:


這個角度比較好拆:


拆主機板前, 有3顆黑色螺絲要先移除(上/下緣偏左, 右緣偏下):


先拔下黑色貼紙, 就可以移除鍵盤/備用電池連接線:


再來小心移除LCD模組接頭:


主機板移除時注意上方還有話機喇叭接頭:

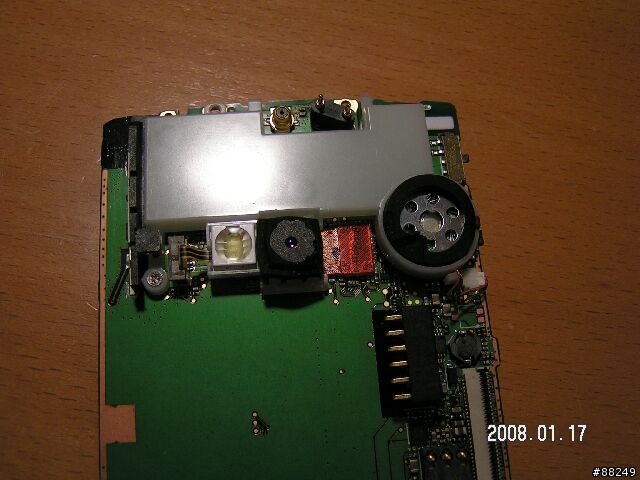

再來是移除相機/喇叭模組. 除了前後方各有一顆螺絲, 還有上方兩個倒鉤:


指揮艇分離:


按照相反步驟將模組接到6925機板上:

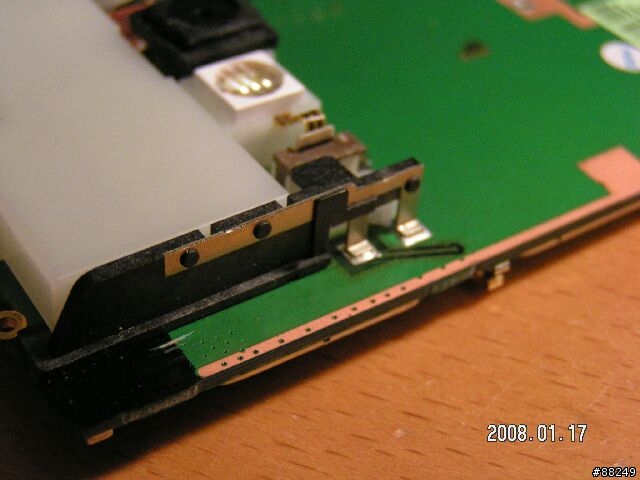

Wifi天線特寫一張:


放回9625主機板時, 要特別注意有兩個小突起定位點(底下也有一個):


按照拆機反項順序組合完成, 開機測試:


6925開機中....感動...:


Booting...:


完成喽;


側邊SD卡的位置有點醜...:






謝謝收看....
