[問題]HX4700 狠下心來拆機~（我要裝散熱片...）

Frisk1025
個人積分：5分
文章編號：813793

5分

樓主

2005-11-17 8:30

使用了一年多，機子最近看影片時愈來愈熱
之前有聽說過為4700加裝散熱片，可否教一下....

今天試著把它拆開看了一下（反正也過保了，而且我還加了128RAM...）
照片有點不清楚，是用手機拍的看一下吧~~

[問題]HX4700 狠下心來拆機~（我要裝散熱片...）

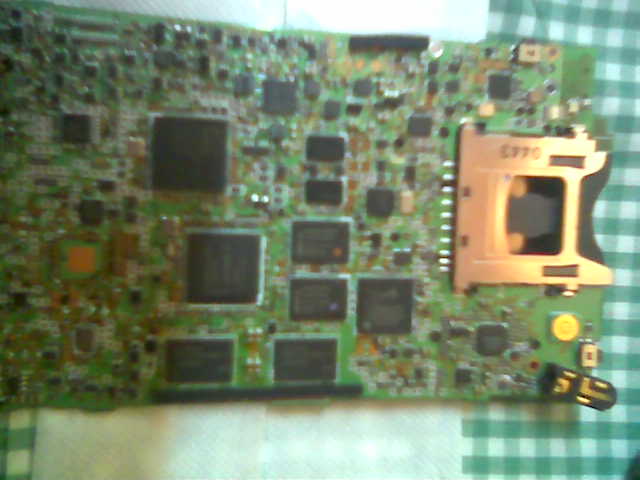

最下面二顆就是加裝的128RAM，再上去二顆大的是CPU及ATI 顯示晶片
最後...知道怎麼裝散熱片的要教一下喔~

2005-11-17 8:30 發佈

文章關鍵字問題 hx4700 散熱片

freesat

freesat
個人積分：20分
文章編號：813920

20分

2樓

2005-11-17 10:14

哇...太神勇了...

照片模糊了一些, 不過就算裝了散熱片, 整個機殼是封閉的, 難不成要打幾個通風孔散熱

那個HP保固貼紙你是怎麼拆的?看起來應該可以用小吸塵器(或小邦蒲)吸出來而不破壞它...

還有背面的照片也能分享一下嗎?? 流口水

eyedoctor

eyedoctor
個人積分：255分
文章編號：813937

255分

3樓

2005-11-17 10:25

PDA裡面的空間已經這麼擁擠，再加上散熱片後有辦法把蓋子合起來嗎？

martinwu

martinwu
個人積分：79分
文章編號：813970

79分

4樓

2005-11-17 10:41

我想，4700再怎麼熱，也不會有充電的時候熱吧？

Frisk1025

Frisk1025
個人積分：5分
文章編號：814566

5分

樓主

2005-11-17 17:22

我在想是不是用一整片的銅薄片當散熱片
面積可以大一點不過要避免跟面版接觸造成短路~

還在構思當中~

至於充電時機子過熱的問題
我的原則是~儘量把電池拿下來充因為這樣對機子…真的很傷…

martinwu

martinwu
個人積分：79分
文章編號：814572

79分

6樓

2005-11-17 17:27

可是我每次在車上、大太陽下趴趴狗的時候,雖然4700非常熱,但也沒怎麼樣啊?

martinwu

martinwu
個人積分：79分
文章編號：814578

79分

7樓

2005-11-17 17:30

還有,電池拿下來,用什麼充?4700沒附這種充電器吧?我是沒有!

Lucky

Lucky
個人積分：0分
文章編號：814588

0分

8樓

2005-11-17 17:33

因為空間比較小,自己製作散熱及導熱片
材料:
1.薄銅片
2.散熱雙面胋(含金屬的更好)
3.3M無痕膠帶

工具:
1.尺
2.刀片
3.剪刀
4.筆(鉛筆或油性筆)

方法:
1.先量CPU及GPU與RAM的長度(寬度不要)
2.畫一長為8CM,寬為CPU長度之長條型在銅片上,同樣製作GPU及RAM
3.在銅片上用刀片在其一面,劃出紋路(這是用來增加散熱面積),注意在劃好的長條型中心向左右兩方各保留1CM,也就是共保留2CM,不劃紋路
4.將剛才劃好的長條型裁下對摺,對摺中心是沒有紋路的,且紋路向外(沒有紋路的那一面會被包起來).
5.先用無痕膠帶將各銅條簡單固定在各要散熱零件上(沒有紋路的那一端),另一端全部整合成一條
6.用無痕膠帶將整合的一條貼在金屬瞉上,或者如果您不用保護的蓋子,可以從蓋子的接點那下手
7.第5.6項的過程,可以用剪刀修剪銅條的長度,且整合的方式有很多,就不多做說明,在一切測試OK後(要確認可以裝回,不會太突出與短路,壓到其它零件),就可以將無痕膠帶換下,使用散熱雙面胋固定了.

我是在今年過年時改的,因為後來還是有當機,不過比起之前好太多了,但一直不滿意,2,3月間,不斷的修改,目前的使用的方法.

如果不會改的朋友,可以去試一套Pocket Hack Master,應用系統的情況調整運作速度,有很多項目可以調整,我幫一個朋友 HP4700裝這個,也是很穩,但速度當然也慢了

ptx

ptx
個人積分：1221分
文章編號：814590

1221分

9樓

2005-11-17 17:35

martinwu wrote:
還有,電池拿下來,用什麼充?4700沒附這種充電器吧?我是沒有!

多買一顆電池就有附座充了

一個中文，各自表述

Frisk1025

Frisk1025
個人積分：5分
文章編號：814645

5分

樓主

2005-11-17 18:09

Lucky wrote:
材料:
1.薄銅片
2.散熱雙面胋(含金屬的更好)
3.3M無痕膠帶

工具:
1.尺
2.刀片
3.剪刀
4.筆(鉛筆或油性筆)

方法:
1.先量CPU及GPU與RAM的長度(寬度不要)
2.畫一長為8CM,寬為CPU長度之長條型在銅片上,同樣製作GPU及RAM
3.在銅片上用刀片在其一面,劃出紋路(這是用來增加散熱面積),注意在劃好的長條型中心向左右兩方各保留1CM,也就是共保留2CM,不劃紋路
4.將剛才劃好的長條型裁下對摺,對摺中心是沒有紋路的,且紋路向外(沒有紋路的那一面會被包起來).
5.先用無痕膠帶將各銅條簡單固定在各要散熱零件上(沒有紋路的那一端),另一端全部整合成一條
6.用無痕膠帶將整合的一條貼在金屬瞉上,或者如果您不用保護的蓋子,可以從蓋子的接點那下手
7.第5.6項的過程,可以用剪刀修剪銅條的長度,且整合的方式有很多,就不多做說明,在一切測試OK後(要確認可以裝回,不會太突出與短路,壓到其它零件),就可以將無痕膠帶換下,使用散熱雙面胋固定了.

幾個問題還搞不清楚~
1.薄銅片是指多厚的銅片？（據我所知厚度有好多種說）
2.在方法4~7 看不太懂可以再說清楚一點嗎？（還是直接貼一下照片我再依圖索驥~）

最後感謝提供實作的方法提供了一個大方向原本實在無半點頭緒不知從何下手~
