在此主要是提供各位MS800使用者可以用DIY方式更換故障的觸控螢幕的分享.
(不過還是建議過保固後有需要時再行DIY...目前自行更換跟原廠更換價差不多....~只省6張國父左右)
但可能有人看完會想說這是一個抱怨文. (其實是有一點....)
我會儘量用理性的角度去描述. (以8D問題分析與解決手法呈現不知道是不是較理性的方法
...)若有冒犯或有誤請各位鞭小力一點. (若有違反板規請告知, 我會盡快移除)
D1. 小組成立
- 技嘉維修中心
- 我
- 網路觸控螢幕賣家
D2. 問題現象描述
話說過年前一兩個星期的某天發現螢幕畫面異常....

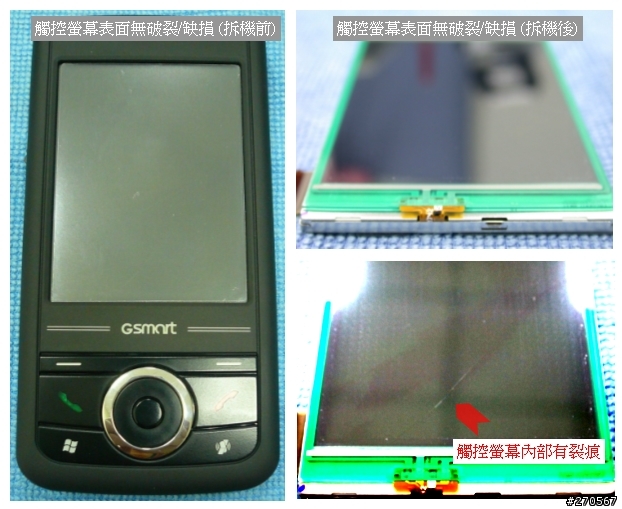

立刻將手機電源關閉後, 檢查觸控螢幕表面並沒有破裂/缺損, 卻隱約發現觸控螢幕內部有裂痕. (如下圖所示)
回想畫面異常前並沒有進行"手機掉落"實驗, 又手機一直呆在手機袋裏...
怎會這樣??
D3. 暫時防堵措施
- 啟用備用手機
- 將異常機器送到技嘉維修中心處理, 想說這問題應該是 "非人為因素" & "正常使用下"造成, 可以透過原廠兩年保
固更換觸控螢幕. (手機於'08 5月份開始使用)
但是事情總不是我這種笨人所想的這樣簡單, 經過技嘉原廠判定此問題應是人為因素造成.
所以要更換觸控螢幕需自費.
- 想說 "自費" 更換螢幕後在 "非人為因素" & "正常使用下 " "又有機會" 造成這個問題, 就決定不維修將機器自技
嘉維修中心取回了.
(當下的心情 -> 以後再也不碰集嘉的手機 )
(過些時日後的心情 -> 還是希望集嘉再加油啦)
- 待心情平靜後, 想一想這隻手機除了電池 40~45% 會自動關機外, 也沒有其他的大問題.
不修也有點可惜, 但是又不好意思再回技嘉維修中心, 索性就上網找適合的觸控螢幕來 DIY更換, 修好也可來當導
航機.
- 進行評估另一隻手機. (老婆一直強力推薦SE X1...)
D4. 初步原因分析與擬定暫時對策
針對螢幕異常真因 -> 原因未明
當然我不是螢幕廠商及手機廠商, 也沒有足夠的工程能力及設備去分析問題.
這只是以我消費者的角度去思考.
或許集嘉方面有人看到此分享, 想"再"分析一下這塊異常的觸控面板找出真因.
有如此需求的話請再PM我, 我會樂意提供.
D5. 實施真因分析與驗證真因
針對螢幕異常真因 -> ???
D6. 選定及執行永久對策
DIY更換觸控螢幕復原MS800
以下為相關程序

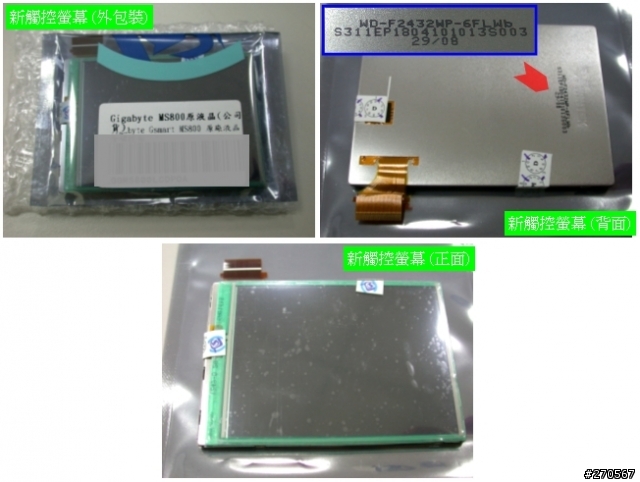

- 與網路賣家確認螢幕料號正確後出貨
- 拆解MS800並取下故障螢幕
0. 工具需求 : 十字起子及薄塑膠板(用以撬開板跟板的接榫用)
1. 拆解手機背面上半背蓋

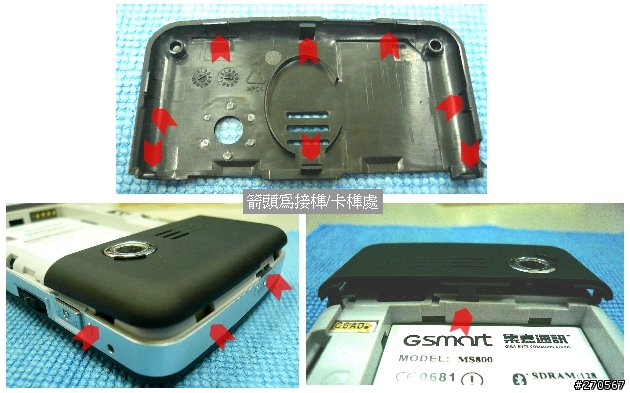

使用薄塑膠板即可撬開.
2. 拆解中板
2.1 使用十字起子即可卸下螺絲

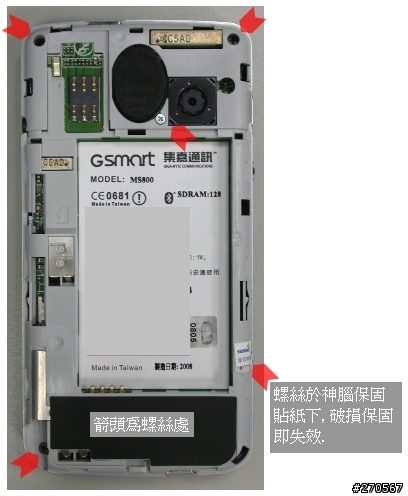

(注意 : 一螺絲置於神腦保固貼紙下, 貼紙破損保固即失效)
2.2 使用薄塑膠板即可撬開中板與上蓋的接榫/卡榫處.

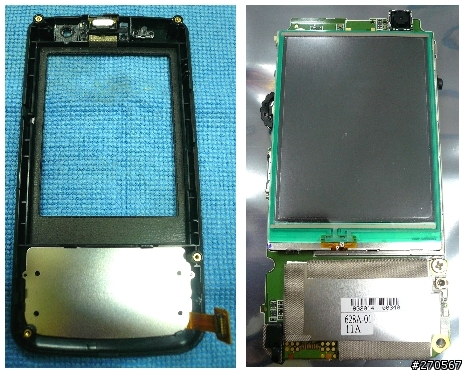

3. 拆解手機上蓋取出觸控螢幕

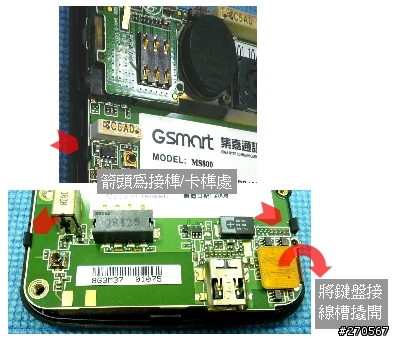

3.1 將上蓋與電路板接榫/卡榫處撬開並將鍵盤接線槽從電路板撬開
3.2 小心取出電路板+觸控螢幕

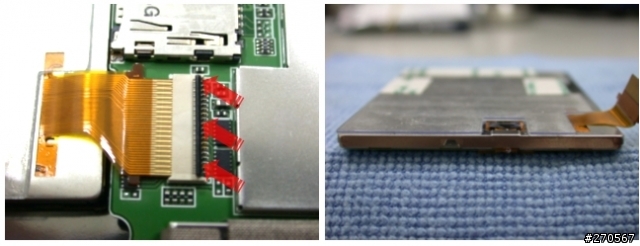

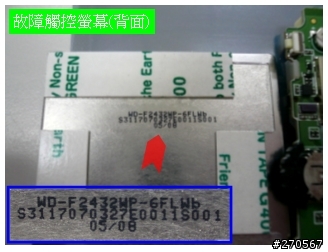

3.3 將觸控螢幕翻轉露出螢幕背面, 撬開電路板與螢幕之排線槽即可卸下故障之螢幕.

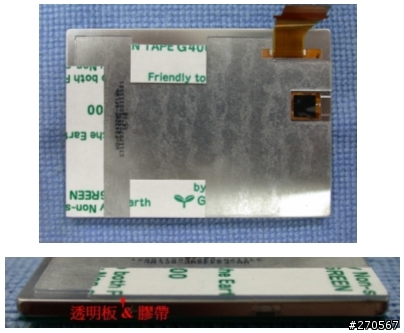

- 取下故障螢幕透明背板並轉貼到新螢幕
因為於故障螢幕上的透明背板背膠黏性相當強, 就算使用熱風槍也不易取下.
故此步驟我認為是最麻煩的一部分.
- 將貼好透明背板的新螢幕裝進上蓋並以逆拆解程序組裝機器即可.
D7. 執行永久對策及效果確認
螢幕已更換完畢, 目前正進行笑果確認.
D8. 防止再發及標準化
應不適用於此

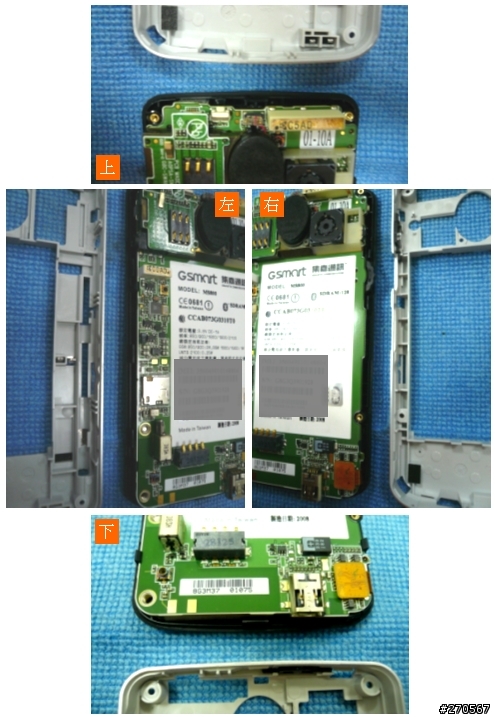

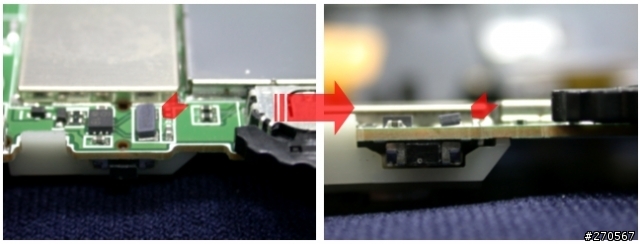

另外, 拆解過程發現一手指印(非本人)於機板上, 以及元件上板後偏斜.
反應出集嘉組裝品質仍有進步的空間, 也提供各位參考.

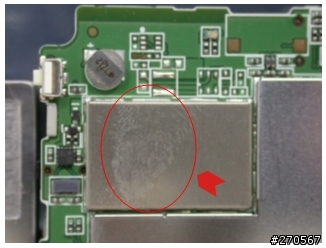

- 手指印
-元件上板後偏斜
