發現手機有WIFI的除了小弟我之外
個個都連的到樓上的免費HINET網路

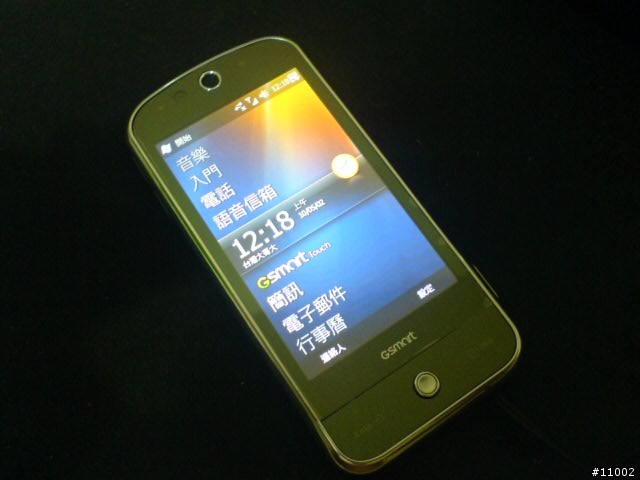

回家後對著小S
漸漸的心生不滿了起來
於是乎便將它分屍了
拆的過程不難
最難的是拆貼紙
把"SEANO"貼紙拆後
拆掉那顆螺絲
上蓋就可拿下了

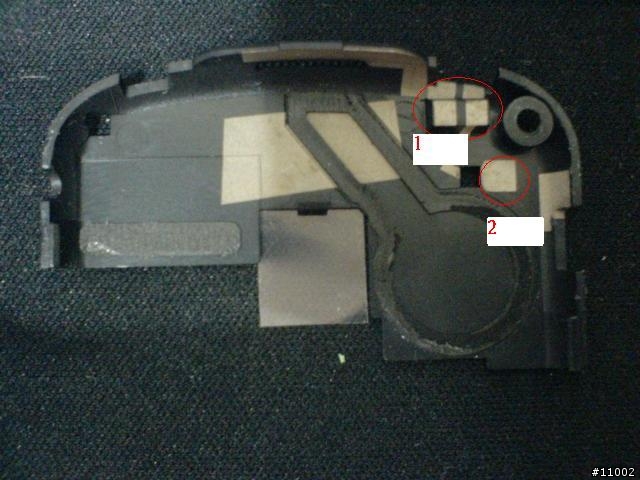

上蓋裡面灰白色的是導電塗料
這片拆掉後電話信號降為0
研究後發現PIN腳最後會和電池那片鐵片導通
因此客服之前強調"接地"之說
小弟持保留態度

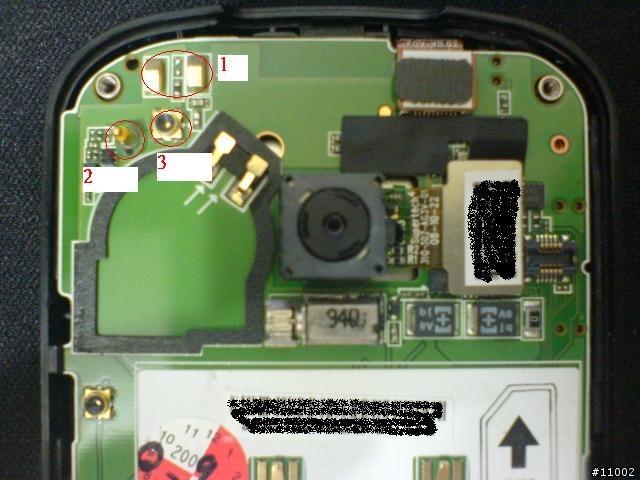

這裡可看到"1"是電話天線
"2"小弟試不出來
"3"小弟懷疑是WIFI的天線接頭
詭異的是"3"和外蓋是沒接觸的
但是"3"單獨接天線(用拆掉的DVB-T天線擋著先)時
WIFI信號還是一樣爛
而上蓋除了"1"和"2"有接觸的部分
其餘導電塗料是和機板不做任何接觸的
是不是屏蔽雜訊用的則不得而知

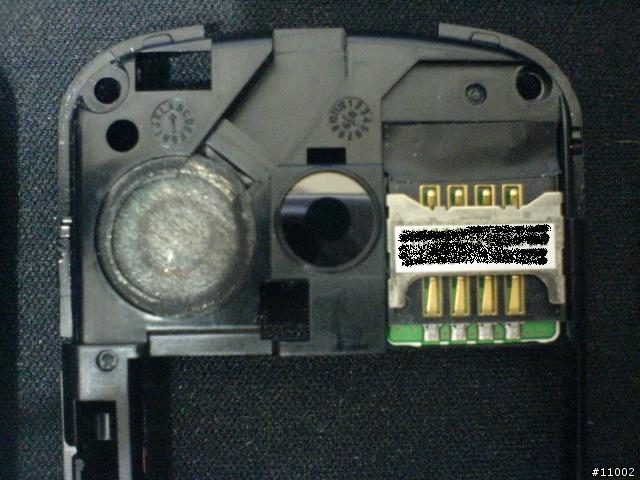

從這張圖就可明白小S的聲音會爛不是沒有原因的
左邊是喇叭
右邊是SIM卡插槽
喇叭聲音由中間導槽出來
出口和喇叭方向是成90度的
(這是向SONY耳機取經的嗎?
)
一不做二不休全拆了
左邊是機板內藏各式晶片
右邊是LCD和聽筒/按鍵模組
左看右看還是看不到所謂的WIFI天線
(至少來個導電片之類的吧?)
找到最後也懶的拍了
只知道用了samsung swb-a22 的藍牙模組
Q家的 rtr6285 及 pm7540
還有一顆GOOGLE不到的EPSON晶片
裝回去還是頭好壯壯
WIFI還是一樣爛到暴
謝謝觀賞
PS
知道如何改(裝)WIFI天線的高手
可以指導指導一下嗎?
