HTC 原廠耳機改造分享

我的 HTC T3232 入手快一月以來,
最不喜歡莫過是原廠耳機了,
原因有三,一是超長的線,騎車時容易勾到東西造成脫落;
第二點是不可以換耳機,遇到風大時幾乎快聽不見音樂。
第三點就是音質實在是.......
另外就是功能太陽春.......只可以調音量與接聽電話......

在考慮換藍芽耳機的前提下於是著手改裝了,
反正壞了也不會心疼,
另外,"陽春"的耳機拜WM6之賜,也有陽春的玩法。
況且萬一藍芽沒電了還可以撐著用..

改裝重點:
1.要可以換耳機,因為我喜歡用耳塞式的耳機,騎車時較不會聽到風聲。
2.那條超長的線減短一些。
3.不可以傷到外觀.......這是重點呀......

接下來動手啦!

原廠耳機拆前的遺照....



找支新的、銳利的美工刀片從調音量旁接縫處給它插下去,並且要插到頂住東西(別插過頭了),接著刀片往外殼較亮的那一面,以圖來說要往自己的那個方向輕撬就可以分離耳機上下蓋,基本上這樣的拆法是不會傷到外觀的,不過還是小心一點,撬壞了沒關係,但別割手了。



拆開後的樣子。



接著將PC板輕拉出來,還有兩端的橡膠套也要一起拉出來。


記得拍照一下以免忘了線要接哪....



這是PC板另一邊的照片;然後用烙鐵將線都給他銲下來。



接著將耳機的延長線先穿過下蓋(注意呀!忘了穿就要再重新來一次),再套上線材保護橡膠套,在適當長度(別太短,不然不好銲接)先打個節,然後剪斷如圖示,並將線材絕緣皮去除6~8mm。



用60W的烙鐵將錫鍍上漆包線,鍍錫要快、狠、準,銲太久整個漆包線會熔掉,並將多餘的渡錫範圍剪除,留1mm即可。



接著將插手機那條線依照喜好的長度剪裁後(稍為留長一些,以免失敗後剪到不夠長...),先穿過下蓋,再套上線材保護橡膠套,然後將線材脫皮一段,切記不要全脫了......



將線打個節後把每一股線分離(可以參考原廠那條線的線頭如何打結),這裡會常常失敗,需要多一點耐心、多試幾次;用60W的烙鐵將錫鍍上漆包線,鍍錫同樣要快、狠、準,並將多餘的渡錫範圍剪除,留1mm即可。



銲線囉!先銲上接手機的那條線,此時同樣要快、狠、準!記得參考相機裡的照片確認銲線位置,別銲錯了。



貼上紙膠帶絕緣(儘量用紙的膠帶,塑膠的會融化),然後將其他四條線銲上。



接著將耳機延長線也給銲上,PC板上印著R-與L-接銅色線(地線)銲接在一起(圖示PC板的右上角)。
PS.一般的耳機線顏色區分如下:
紅色:R(右聲道)
銅色: 地線
其他:L(左聲道)
不確定可以銲好後測試一下。
銲接完成後先接上手機測試一下有沒有問題。



銲好之後確認銲接品質與注意PC板上有無錫渣、錫球後即可裝回下蓋;注意,線材的保護橡膠套有方向性,裝入時須確認一下!
裝完後再次接上手機測試一下有沒有問題。



裝上上蓋後,完工。



再度測試一下!


哈!完成後趕快別在身上測試一下,果然合身!
其實裡面最困難是銲線,
最好找有銲接經驗的朋友幫忙,
但這真的不難,以我平常有抽菸,再加上銲接時手還不停顫抖的接近四十歲老頭來說,
"我可以你一定可以"

剛剛開文提到此耳機很陽春是因為他沒有切換上下一首歌與播放暫停按鍵,
但是因為是WM6,所以多了聲控。

操作方法如下:
首先開啟Media player,
接下來按住耳機亮亮的那顆通話鍵後會聽到"請說指令"
然後就對著耳機話筒說指令就可以聲控Media player了,
可以用的指令有:
"上一首"
"下一首"
"暫停播放"
"繼續播放"
"播放"

PS.HTC touchFLO面板上內建的撥放器好像不支援聲控哦(最後那張圖上的撥放器)!可能是我不會設定吧...

玩過之後,已經打消買要常常充電的藍芽耳機了!
不過聲控的速度有點慢就是了...哈,經濟不景氣,要省吃儉用...
2008-12-01 21:37 發佈
很利害的DIY~

但如何得知更換頭的左右?
flypluto_lu wrote:
我的 HTC T32...(恕刪)


感謝大大的分享溜,這真是個好方法,之前都沒去想到過
這到是藍芽耳機沒電時,很好用的東西(不用擔心沒電).......呵
一個小問題請教一下,
PC板上接手機的線端,看起來都沒改變,為何需多此一舉把它焊下來,再重焊回去呢??
是有什麼小地方需修改,而小弟沒看到嗎?可否請大大補充一下呢?
感謝 ^^


PS:焊接小弟很拿手,給個小建議,別用到60W,溫度太高了,一般不熟練的,建議買20~30W的就好(溫度較低)
比較不會傷到零件&板子
請問一下你那個3.5MM的頭是哪裡買的阿

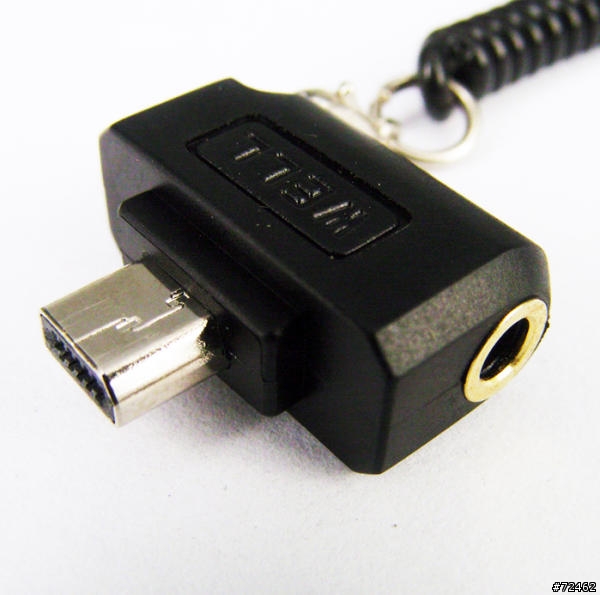

我還是覺得這種的比較好用,耳機線才不會太長。
回 157726958,

耳機的接點與顏色分辨方法有二:
1.用電錶量
3.5mm耳機尖頭部是左聲道( L );中間那段是右聲道( R );最後一段是接地。
測量前須先用烙鐵將漆包線銲一下,不然會接觸不良。
2.用改造的那一段不用3.5mm的公頭,將HTC原廠取下的一個耳機插在電腦上,用系統中的"音量控制"內的"平衡"試一下就知道哪條線是哪個聲道了。


回 Prosche,

目的是改短啦!接手機那端線長太長,騎自行車下車時常常勾東西,因此改短一些。
另外,謝謝你對於銲接的建議啦!


回 id26783337,

我的耳機是飛利浦的,當時購買時有附一段耳機延長線,我用這條線改的。
這個耳機有個好處,就是它的線不會太長!!


回 ericlin0122,

謝謝你的資訊,不過我記得這種轉接頭沒有麥克風,是有少許不方便,因為我的耳機是為了騎自行車用的,希望還能保留接聽電話的功能。
ericlin0122 wrote:
我還是覺得這種的比較...(恕刪)


這個缺點就是沒麥克風
flypluto_lu wrote:
回 15772695...(恕刪)


我不是說耳機
我是說你改上去的那個3.5MM的母頭
我也想來改看看
應該蠻不錯的
id26783337 wrote:
我不是說耳機我是說你...(恕刪)


哈哈~這個很簡單啦~~去你家附近滴小北之類滴找~3.5耳機延長線

這種線有一公一母~~剪你需要滴那邊就可以啦~我沒記錯滴話20~50元左右而已
有收音機功能的如何改裝…我想讓它接座充也能聽收音機咧…
