【分享】818手工底座；聽音樂，充電一次搞定！！

hqseven

hqseven
個人積分：264分
文章編號：458535

264分

樓主

2005-03-06 16:43

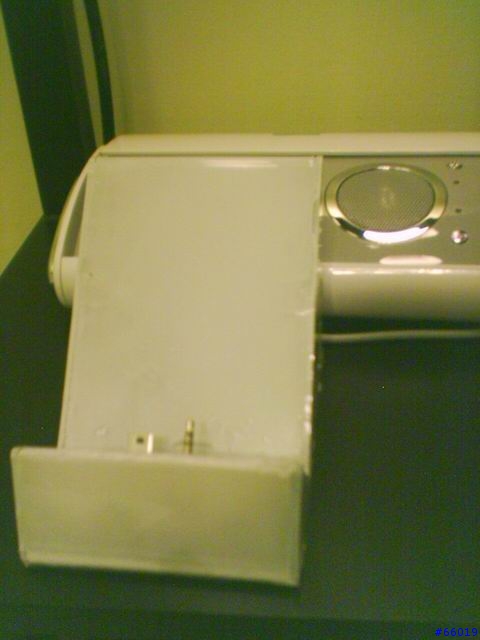

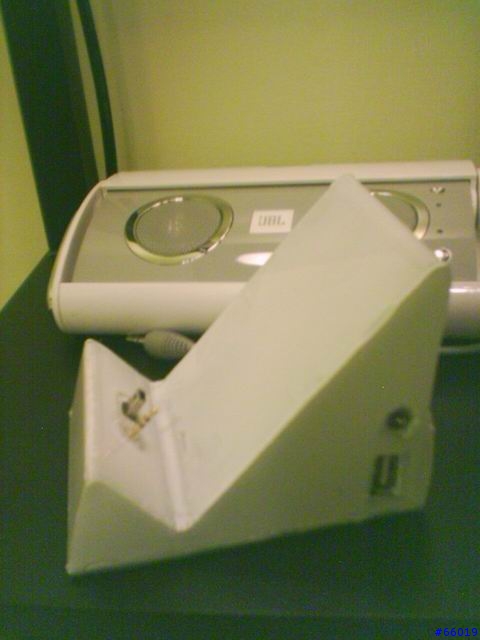

鑑於原廠並沒打算出底座，所以只好自己做摟！

【分享】818手工底座；聽音樂，充電一次搞定！！

2005-03-06 16:43 發佈

文章關鍵字音樂手工底座 818

jeff641125

jeff641125
個人積分：112分
文章編號：458565

112分

2樓

2005-03-06 17:36

侯塞壘阿~~大佬~~
先加分先~~
不知道大大可以po一下詳細的做法跟材料上來嗎??

hqseven

hqseven
個人積分：264分
文章編號：458589

264分

樓主

2005-03-06 18:01

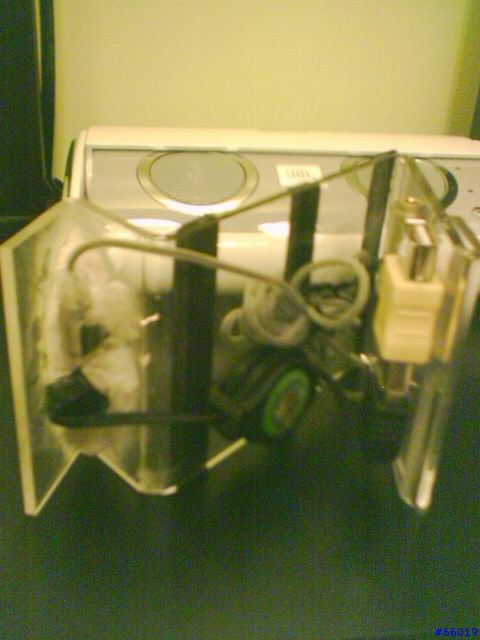

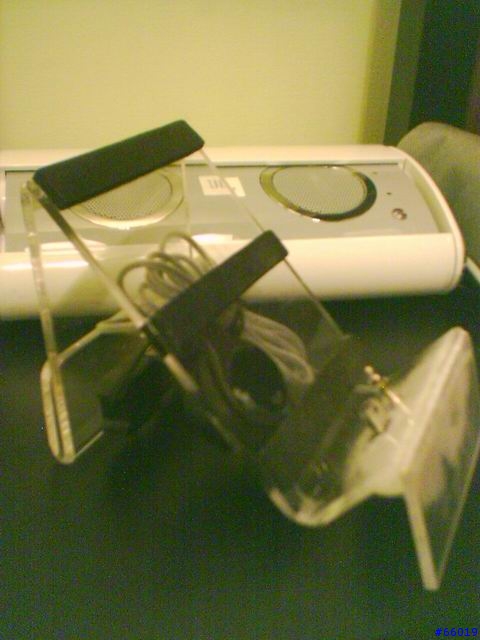

材料：一、壓克力展示座
二、USB傳輸線 1、（miniUSB公→USB公）＋（USB母→USB母）
2、2.5mm公轉3.5mm母音源線
費時：二小時
總費用：350＄

建議：
一、音源轉接線使用3.5mm（因為一般喇叭或耳機皆是使用此規格）
二、底座USB接口最好做成一般母USB，會比較方便運用（因可使用一般USB來與電腦連結或
接上電源充電）

其他美觀部分，自行發揮摟！！

PS：接上音源線後如遇來電，對方聲音會由喇叭輸出（即擴音），可直接對話！！很方便！

hqseven

hqseven
個人積分：264分
文章編號：458595

264分

樓主

2005-03-06 18:08

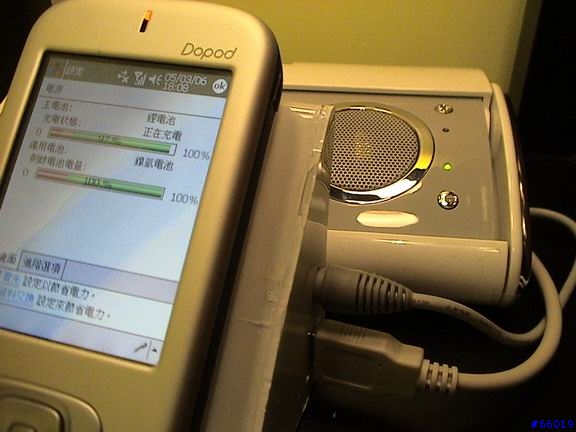

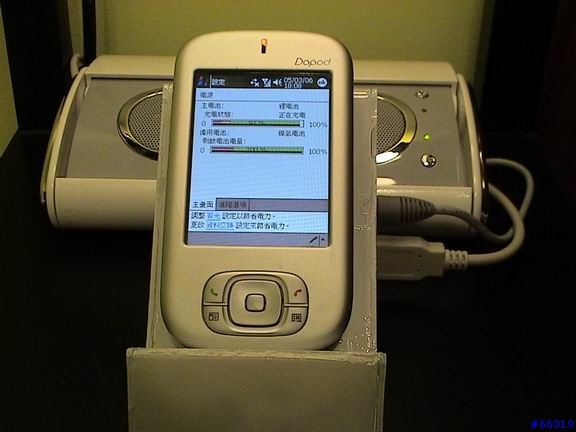

再來兩張（狀態：邊以喇叭聽音樂邊充電）

Addy

Addy
個人積分：545分
文章編號：458604

545分

5樓

2005-03-06 18:21

想請教一個問題， 818 的耳機/麥克風接頭有四環，哪幾隻腳是耳機的 R / L / 接地腳？

謝謝！

我是數位敗家子 !!

hqseven

hqseven
個人積分：264分
文章編號：458612

264分

樓主

2005-03-06 18:30

我不太懂您的意思！我是用一般轉接線而已！

Addy

Addy
個人積分：545分
文章編號：458616

545分

7樓

2005-03-06 18:35

一般的耳機是 3.5mm 的接頭，有 3 圈接點，分別是左/右/接地三圈，而 818 的耳機/麥克風是 2.5mm 接頭，比較小，且有四圈，應該是多一圈麥克風接點（你可以拿原廠耳機來看接頭就知道）。

Thank You anyway !

PS 您的轉接線哪裡買的？ 2.5mm 那頭好像只有3 圈耶？醬子 Mic 不就短路了？

hqseven

hqseven
個人積分：264分
文章編號：458634

264分

樓主

2005-03-06 18:49

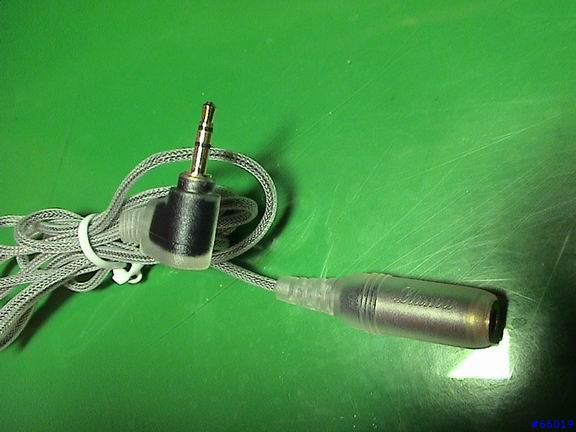

這是我使用的轉接線！請參考！光華商場150元

nike646

nike646
個人積分：16分
文章編號：458919

16分

9樓

2005-03-06 22:58

聽說818的原廠座充快出囉!
不過大大的創意真的不錯喔~

acsu3676

acsu3676
個人積分：64分
文章編號：459432

64分

10樓

2005-03-07 11:38

先前參考前輩的2.5轉接線轉3.5的線製作的一條,
可是因為沒有接線圖錯誤了很多次...
與大家分享一下:

2.5耳機接頭公座:
手機-->第一環-->第二環-->第三環-->第四環-->接頭
第一環-->左聲道正端(紅色線)
第二環-->右聲道正端(金色線(與紅線同一對))
第三環-->麥克風及接聽鍵正端(藍色線)
第四環-->負端(金色線(與藍線同一對))

線的顏色如果可以請用三用電表確認一下
如果使用一般的立體聲公座(插頭),
小弟試的時候,有點小問題,
右聲道的聲音會比較小聲
(可能是因為被和麥克風的線路並聯了吧...)

供大家參考,謝謝
