我的P3702(勝利機)自製USB充電盒+過熱觸碰飄移解決方法

arthur630701

arthur630701
個人積分：7分
文章編號：23930577

7分

樓主

2010-11-17 18:45

這兩天手受傷閒著荒!繞啊繞就看到前輩寫的這篇 USB自製尿袋教學
自製尿袋

那我也要

教學的部分請參考前輩那篇說明我就不贅述了!

直接看圖吧

我的焊工不好

很亂我知道

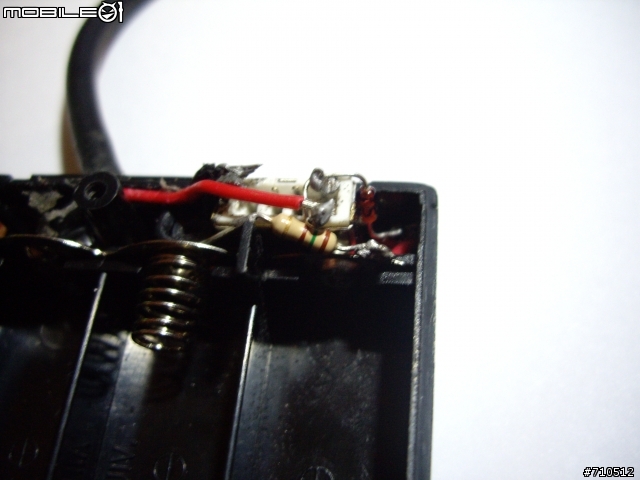

USB母頭旁邊是穩壓二極體4.7V 防止逆流用的! 前面電阻150 歐姆是給全彩LED燈降壓用的!
我的P3702(勝利機)自製USB充電盒+過熱觸碰飄移解決方法

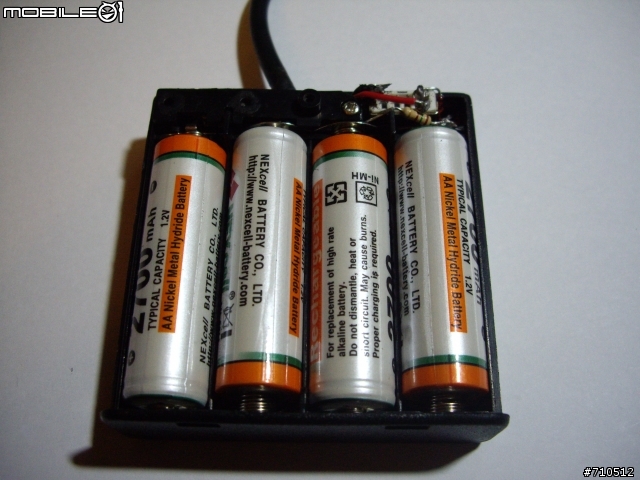

充電電池2700 mAh 四顆,充飽電未穩壓前5.4V
我的P3702(勝利機)自製USB充電盒+過熱觸碰飄移解決方法

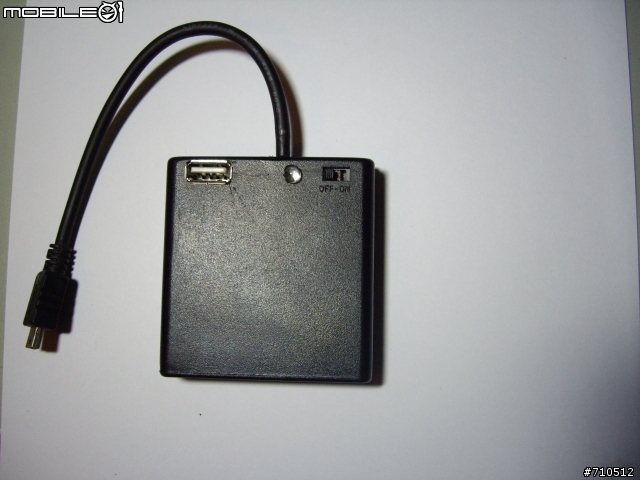

正面!我直接裁剪一條mini USB !所以可以再接一個USB裝置!
我的P3702(勝利機)自製USB充電盒+過熱觸碰飄移解決方法

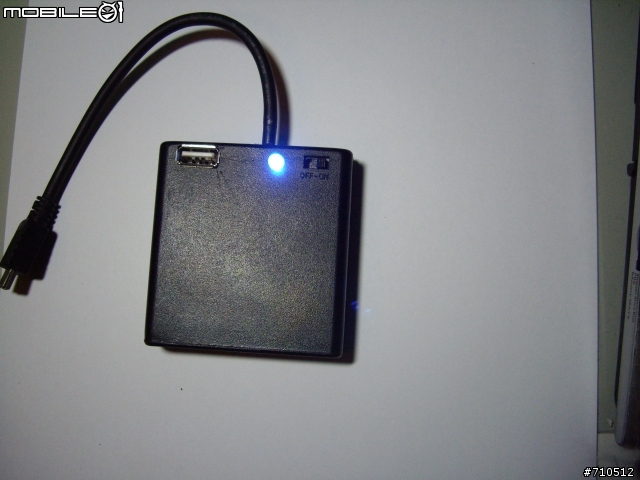

開啟電源!全彩LED燈亮啊亮!

真的很亮.....

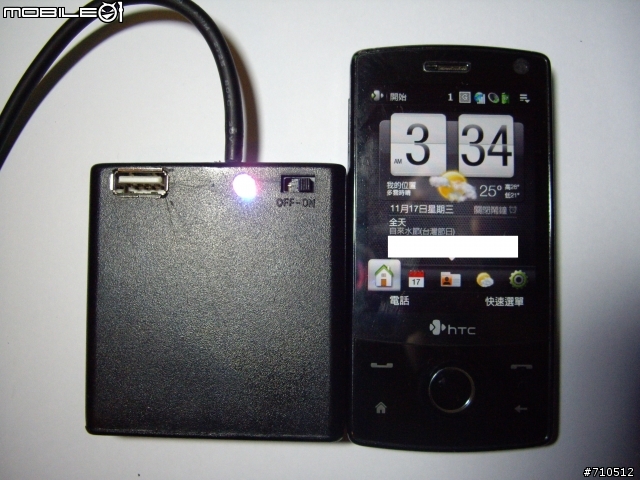

勝利機跟新同學合拍一張

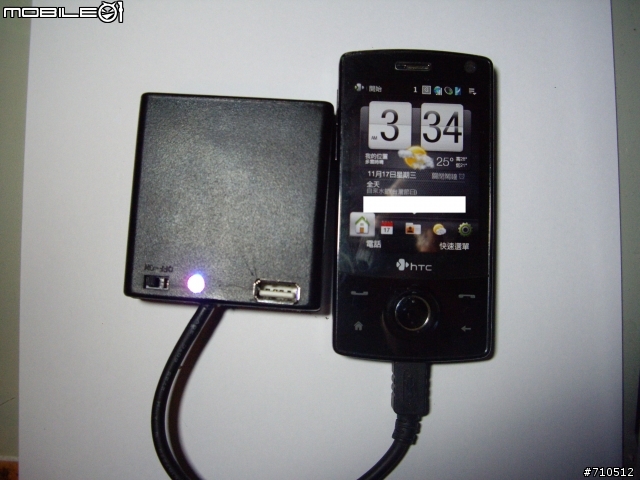

新同學電力支援中

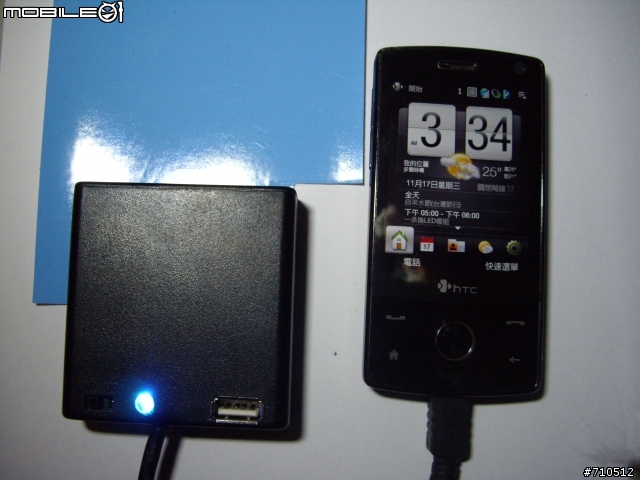

再來這一塊粉藍色的東西!就是散熱貼布!他是雙面膠材質為矽膠+鋁!我裁剪一小塊貼在勝利機後面,發現真的會很燙!但是不會回熱回去給勝利機!所以現在一邊充電一邊開導航或是上網,背蓋很燙但是沒有出現過熱飄移的狀況!希望這是治本不是治標

這散熱膠布是類似雙面膠所以最好在裁剪一塊鋁箔貼上去,不然背蓋黏住了就慘了 (我就是這樣

等手好再想辦法吧)

就這樣!謝謝收看

--------------------------------------
材料總計

電池盒:22塊
USB母頭:20塊
二極體:1塊
Mini USB線:家裡很多 0塊
全彩LED:25塊
電阻:1塊

合計: 69塊

2010-11-17 18:45 發佈

文章關鍵字 P3702 勝利機 USB充電盒飄移解決方法

glant.tw

glant.tw
個人積分：3分
文章編號：24213319

3分

2樓

2010-11-29 22:17

請問那顆4.7v的穩壓二極體怎麼接啊?

oneal1218

oneal1218
個人積分：0分
文章編號：24215815

0分

3樓

2010-11-29 23:48

arthur630701 wrote:
這兩天手受傷閒著荒!...(恕刪)

花費69??
不需要充電電池也可以發電?

arthur630701

arthur630701
個人積分：7分
文章編號：24230557

7分

樓主

2010-11-30 16:34

穩壓二極體接法是正到正或是負到負!! 電流流向用電錶量一下就知道哪一端釋出電端(記得有畫線的那一段是出電端因為要防止逆流) 穩壓二極體我換成5V 這樣用碳鋅電池也不用怕電壓過大了

-----------------(分隔)------------------------

電池當然要算阿,但是屬於耗材並非DIY項目,所以就沒列入計算了

polinsu

polinsu
個人積分：46分
文章編號：24231716

46分

5樓

2010-11-30 17:22

arthur630701 wrote:
穩壓二極體接法是正...(恕刪)

可否拍一張清楚的穩壓二極體的照片，

或是畫一張電路圖也可，謝謝。

arthur630701

arthur630701
個人積分：7分
文章編號：24250710

7分

樓主

2010-12-01 13:30

線路圖小弟我應該沒這個功力.....這兩天會幫朋友做一個!到時候我在整組拆下來拍照給你看

polinsu

polinsu
個人積分：46分
文章編號：24309098

46分

7樓

2010-12-03 20:28

arthur630701 wrote:
線路圖小弟我應該沒這...(恕刪)

到時在麻煩拍一張請楚一點的照片嘍
