拆很大! HTC TyTNⅡ皇帝機拆機教學

小弟有一段時間沒有PO拆機教學了
最近比較有空PO一篇皇帝機拆機教學摟^_^
先拆電池蓋

準備T5的星型起子與十字起子
照片左側2支螺絲先拆
照片右側要先把小蓋子中間那支拆掉~然後把小概子往上掀~才有辦法拆右上那支喔
拆很大! HTC TyTNⅡ皇帝機拆機教學

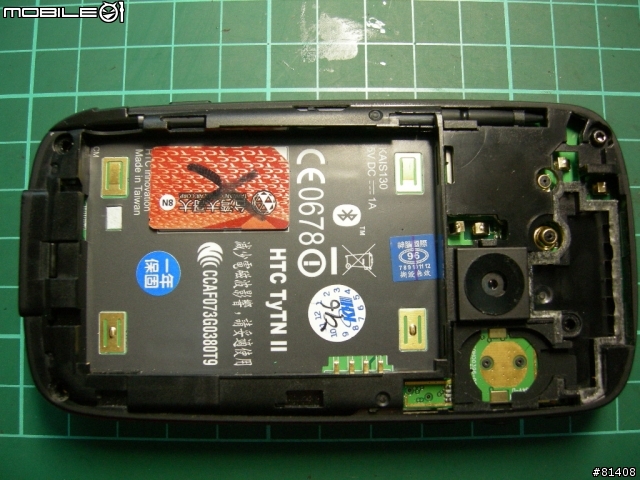

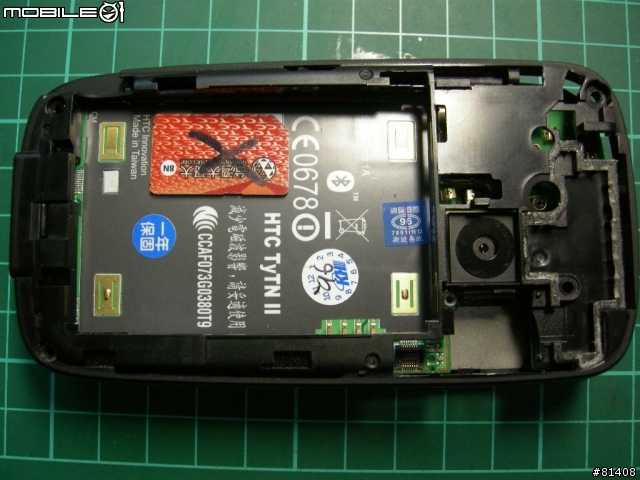

在來相機鏡頭旁邊有個橡膠墊把它拿起來~可以看到十字螺絲~把飛梭功能鍵拆掉
在來拆後蓋了~可以拿電話卡或信用卡~順著縫隙輕輕 撥或撬開~過程需要用點力~
拆很大! HTC TyTNⅡ皇帝機拆機教學

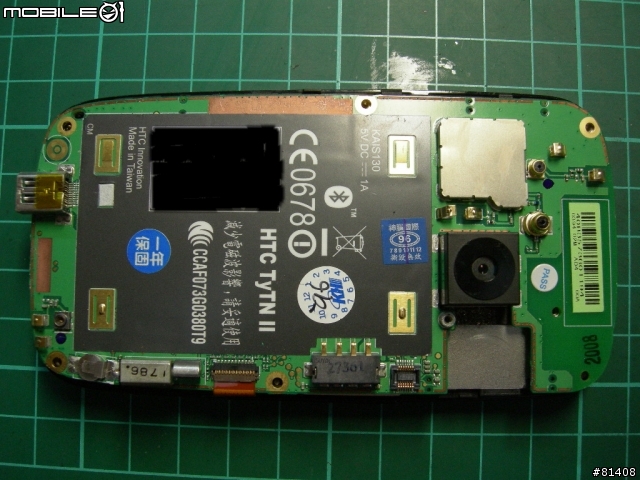

然後可以看到 5VDC有根螺絲拆掉~下方有一個排線座一起拆~這時翻面可以看到另一條排線~輕輕的拆開
拆很大! HTC TyTNⅡ皇帝機拆機教學

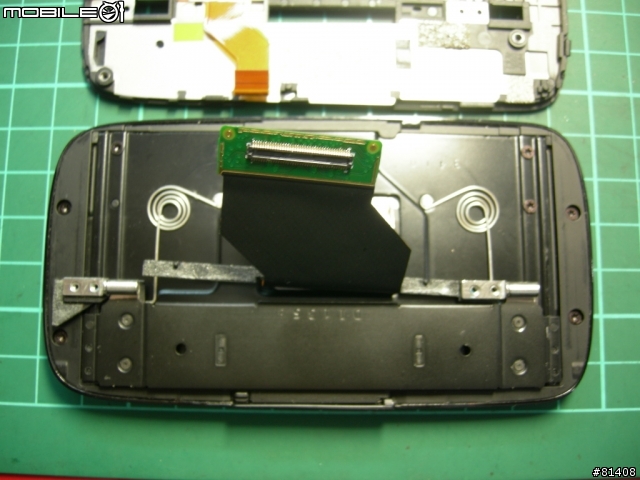

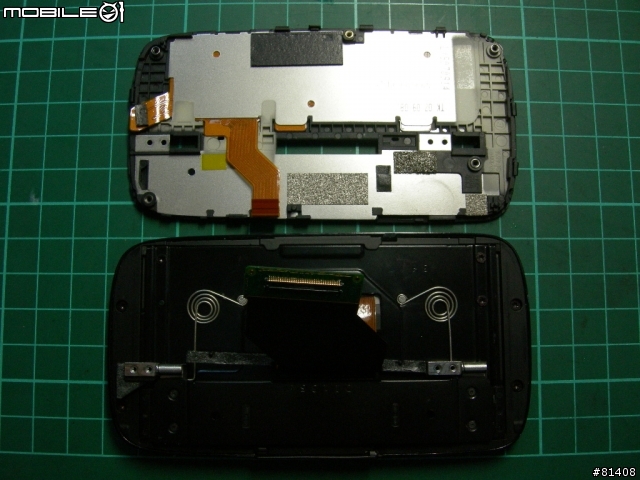

拆開後~在來拆上掀裝置(不知道該如何取名)4顆十字螺絲拆掉
拆很大! HTC TyTNⅡ皇帝機拆機教學

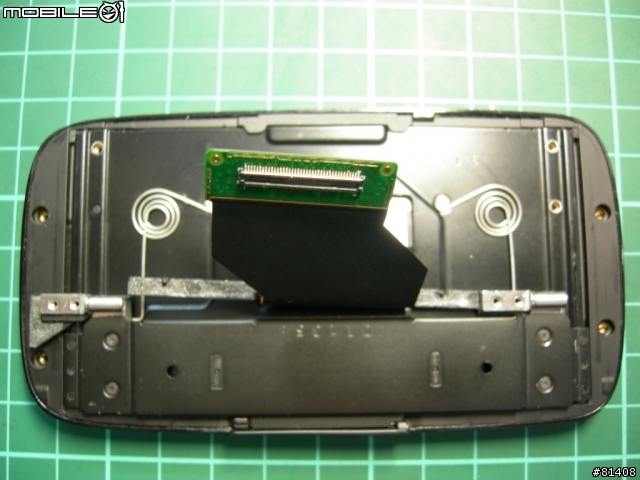

背面有一條雙面膠~手機翻轉就可以看到~輕輕往上拿就可以取下
拆很大! HTC TyTNⅡ皇帝機拆機教學

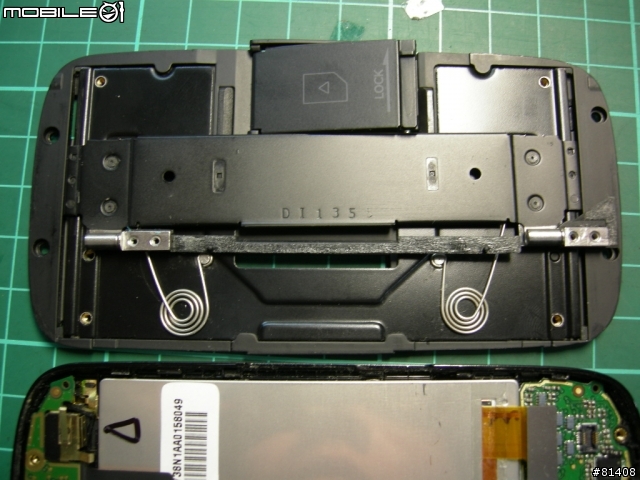

雙面膠特寫~在來看到的螺絲都拆掉~滑軌往上滑還有其餘的螺絲喔
拆很大! HTC TyTNⅡ皇帝機拆機教學

在來拆前蓋了~可以拿電話卡或信用卡~順著縫隙輕輕 撥或撬開~過程需要用點力~
拆很大! HTC TyTNⅡ皇帝機拆機教學

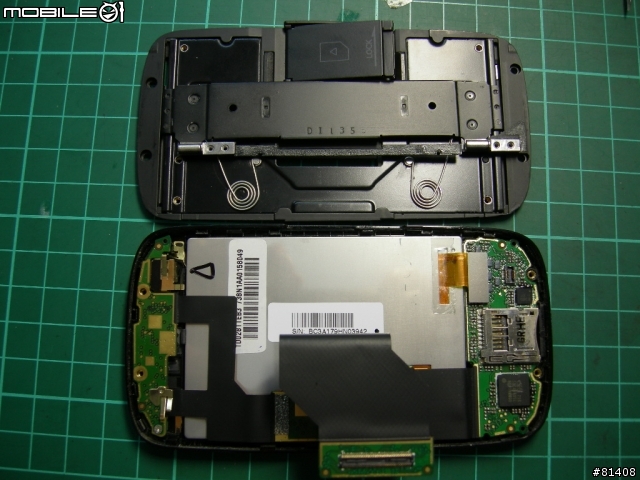

前概拆開後
拆很大! HTC TyTNⅡ皇帝機拆機教學

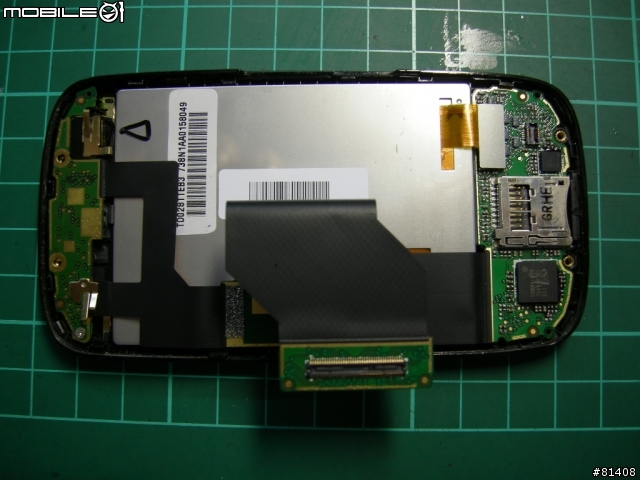

來張特寫
拆很大! HTC TyTNⅡ皇帝機拆機教學

手機的排線~好大一片
拆很大! HTC TyTNⅡ皇帝機拆機教學

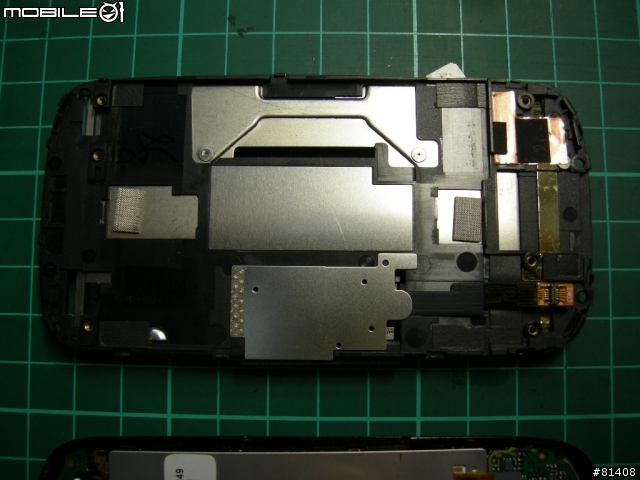

前蓋內部
拆很大! HTC TyTNⅡ皇帝機拆機教學

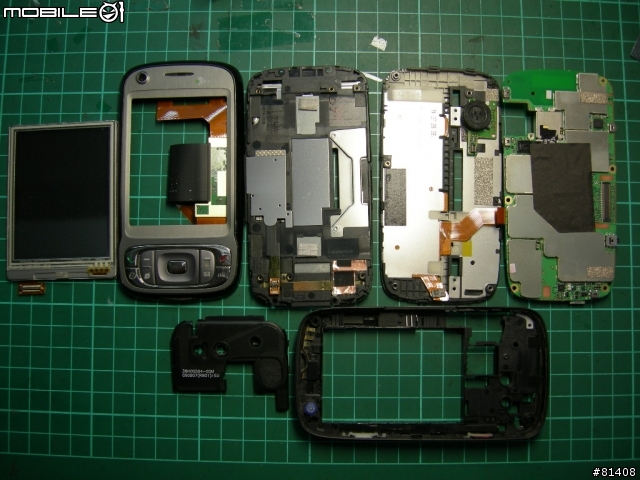

來張大合照
拆很大! HTC TyTNⅡ皇帝機拆機教學

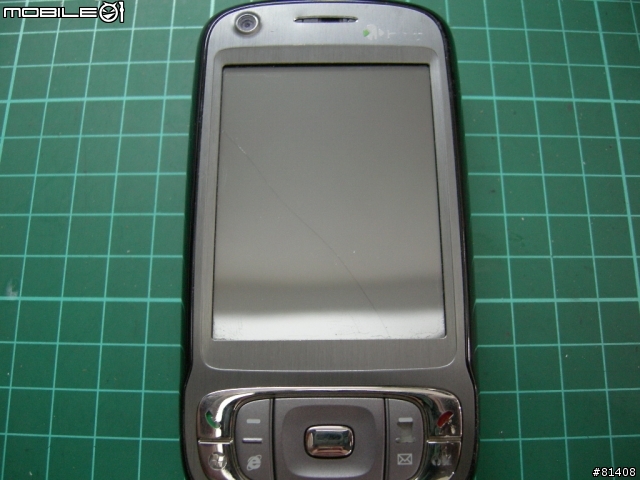

這支手機是觸控面板破裂~順便來個拆機教學摟
拆很大! HTC TyTNⅡ皇帝機拆機教學

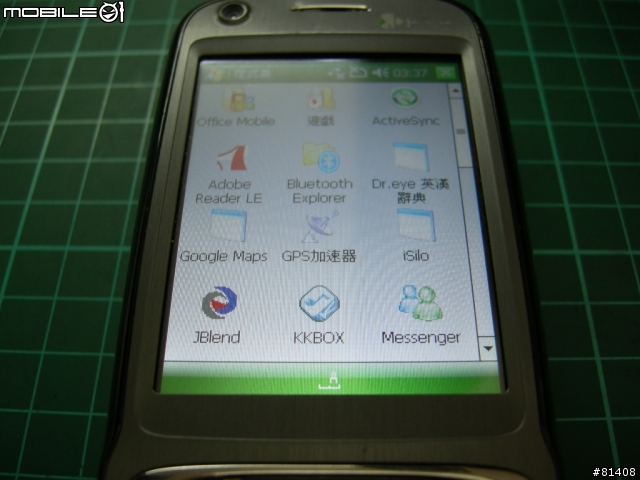

面板更換完成摟
拆很大! HTC TyTNⅡ皇帝機拆機教學

感謝收看~呵呵小弟有空在PO其他的摟
2009-05-15 19:25 發佈
mbl909 wrote:
小弟有一段時間沒有P...(恕刪)

不知道自己是什麼心態,看到拆機照片有種莫名的快感
那天機器掛點,也可以來個DIY
感謝大大的分享

莫名的快感+1
