準備一組視訊加音源線 就是一般買家電會送的線

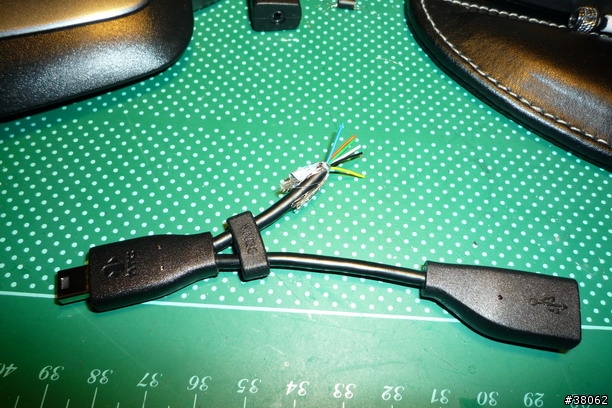

還有我原本TYTN的転接頭 把耳机接頭剪下 準備剝線接線

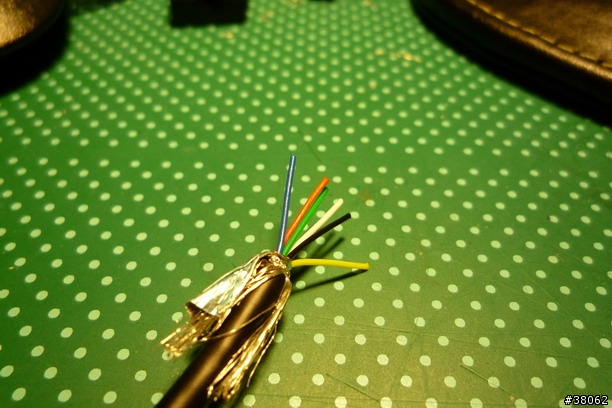

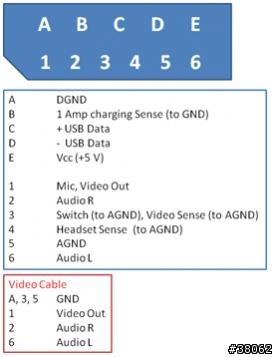

請參考如下接法
WHITE - Positive for VIDEO
BLUE - Negative for VIDEO
BLACK - Positive AUDIO Left
GREEN - Positive AUDIO Right
RED - Connect both Negatives for audio to this wire then ground this to the Shielding ( I noticed a little ground noise in the audio if i didnt connect the audio ground to the shielding )

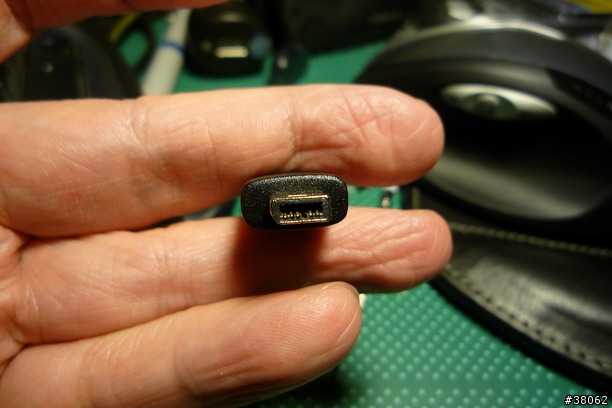

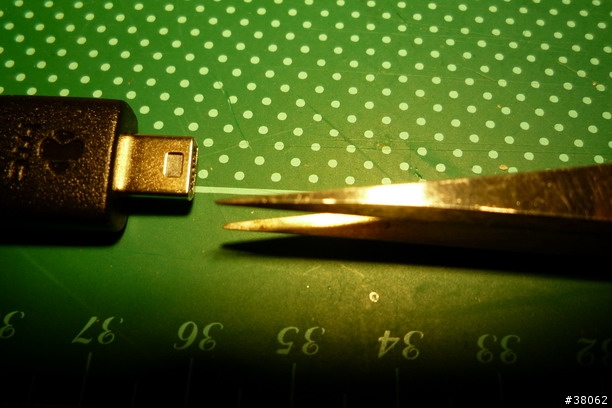

再將pin4 拔除 少了一顆牙齒
很多人說很難拔 我是用小夾子扭几下就斷了

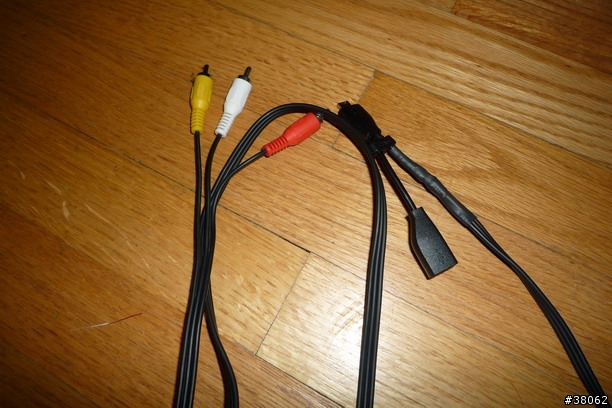

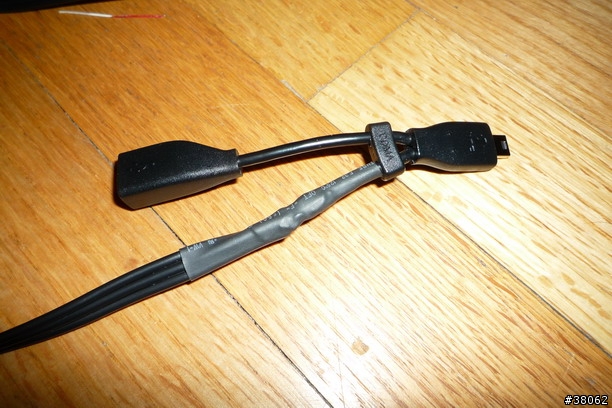

完成圖
套一下熱縮套管

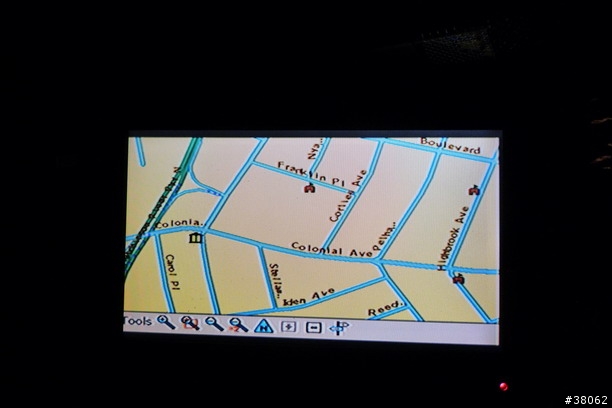

如果電視尺寸太大畫質就不會好 我是計畫接在車上小電是 當導航用 只能說勉強可用
家裡是52吋LCD 鬼影很嚴重

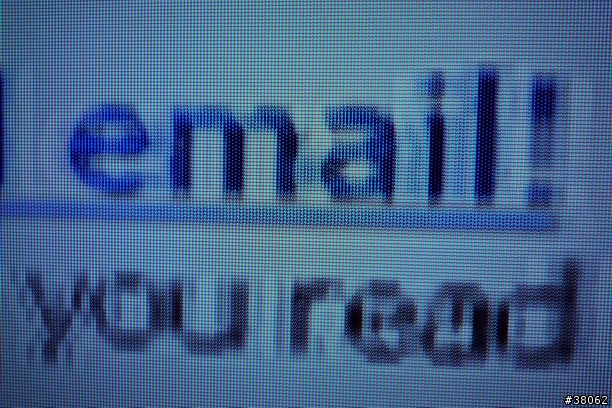

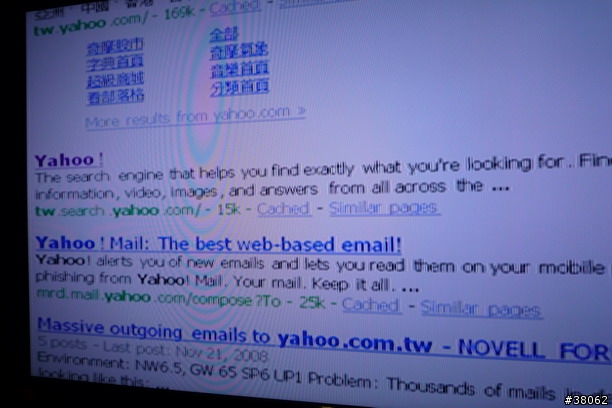

其實上網看文字 有點吃力

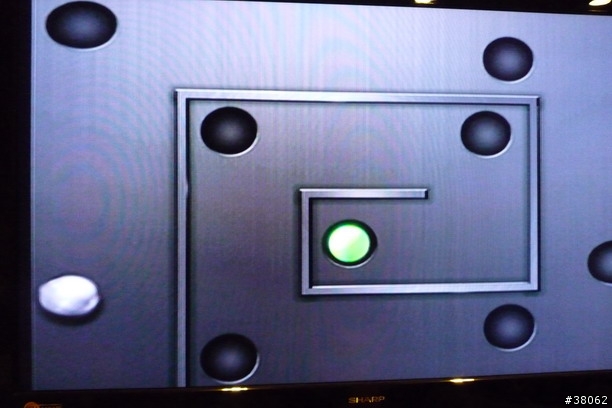

很奇怪 這個GAME就很清楚
這張解析720*408 但是 更高解析度的照片反而不清楚

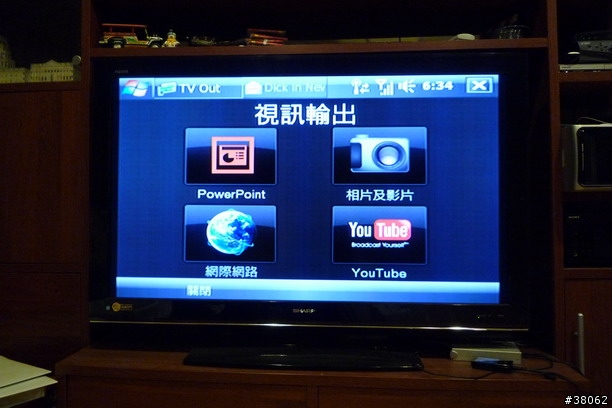

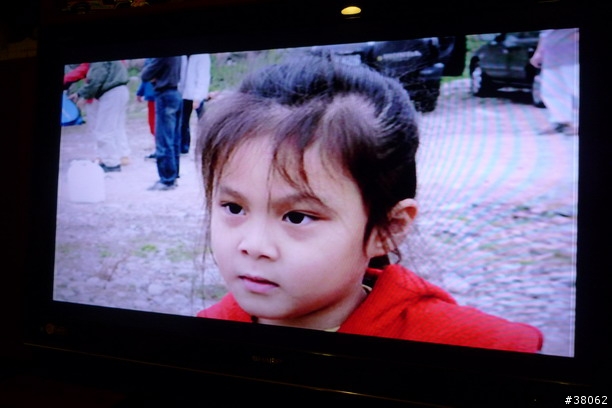

52吋LCD

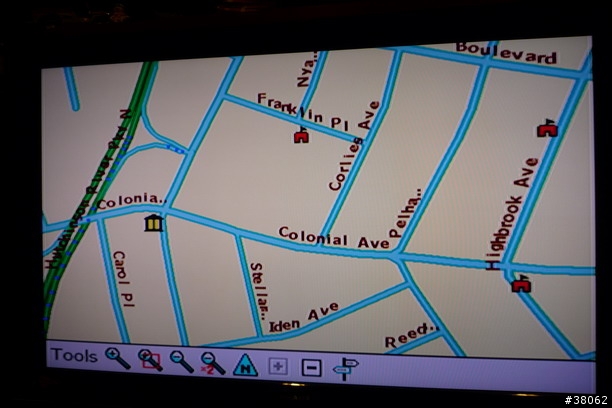

7吋車用電視
我用WINDOWS MEDIA ENCODER 轉RMVB TO WMV 在7吋車用電視撥放
效果不是好 更不用說52吋LCD
我試過用PANASONIC FX520 DC 拍640*480 MOV格式 直接用TCPMP PLAY 效果比較好
總括來說 這條線勉強可用 而且別人看到都覺得很炫 反正廢物利用 加減用吧
)
