小弟並不是什麼維修人員
也沒有從事相關工作
這次大膽的拆機完全是大冒險(或叫我手賤也可以

)
請別亂學...

為什麼拆機呢?
因為我手機掉到馬桶浸到水

(還好裡面沒便便

)
馬上撿起後手機自動關機
後來雖然用吹風機吹乾
然後經幾天的測試使用也沒問題(居然沒壞

)
但唯一就是螢幕內部有乾掉的水痕
看的心中不是滋味
想說浸過水大概保固也跟著泡湯了
所以就大膽的拆機
本來天真的以為拆機後可以把水痕擦掉
後來證實除了換螢幕外應該沒有別的辦法...
結果,要做的事沒做到,反而多了P525的拆機照
所以就留在這給大家看看吧
我照的不是很好,請見諒

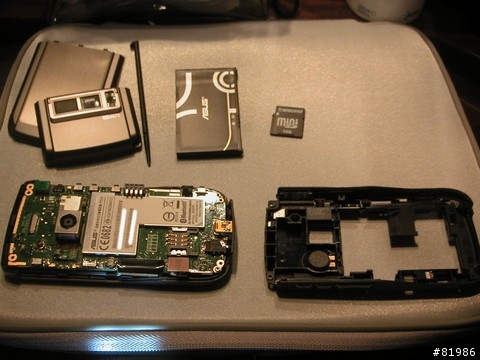

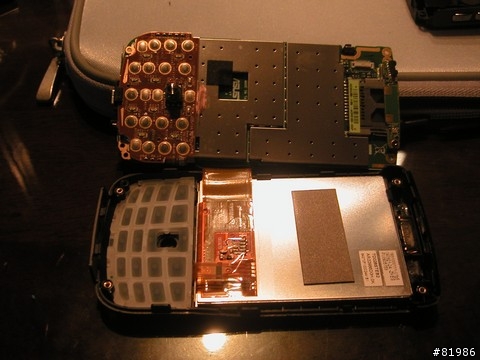

P525拆機照

2007-03-16 0:29 發佈

文章關鍵字 P525 拆機照

100LED

100LED
個人積分：485分
文章編號：2478640

485分

2樓

2007-03-16 10:21

gogofile wrote:
小弟並不是什麼維修人...(恕刪)

請問您有沒有找到看起來像是gps天線的東西啊?
幻想中

雙子貓

雙子貓
個人積分：672分
文章編號：2479927

672分

3樓

2007-03-16 14:13

gogofile wrote:
但唯一就是螢幕內部有乾掉的水痕...(恕刪)

既然都拆了，那就別客氣了。

那應該是觸控板和LCD螢幕面板之間的空隙吧！或是勻光片和LCD玻璃之間的空隙，找看看有沒有讓水進去的地方(可以弄出水來)，從那個地方把水弄出來吧！用甩的或是用推的。

相機鏡頭、金屬蓋遮住的模組、鍵盤裡面也有空隙，也許會積水，順便甩一甩吧！

水弄出來後，連同機板徹底烘乾，面板也許還可用一段時間。機板徹底烘乾也比較不會鏽掉。

華碩有在機板上貼測水貼紙，遇水後會變色，騙不了人的，所以就不必想免費換面板這件事情了。

順帶一問，你的電池怎麼會有條紋狀的花紋？我的只有一片黑耶。

補充：剛剛沒仔細看，原來螢幕是已經乾掉的水痕，可是文章不能自爆，那‧‧‧上面當我沒說好了。

Amsterdam

Amsterdam
個人積分：0分
文章編號：2480756

0分

4樓

2007-03-16 16:56

大大好勇敢哦,配服配服。不過我也是那類人,下次(上天保佑不會發生)可能輪到我拆了。

robinlau

robinlau
個人積分：6分
文章編號：2481009

6分

5樓

2007-03-16 17:28

雙子貓 wrote:
順帶一問，你的電池怎麼會有條紋狀的花紋？我的只有一片黑耶...(恕刪)

這是。新版本電池，在機內可看到電池版本1.3

另外其實能不能拆開LCD模組的呢？以前曾拆開過兩部ppc，LCD模組都是有金屬罩著的，如果拆開會不會弄壞呢？

雙子貓

雙子貓
個人積分：672分
文章編號：2481164

672分

6樓

2007-03-16 18:08

robinlau wrote:
另外其實能不能拆開LCD模組的呢？以前曾拆開過兩部ppc，LCD模組都是有金屬罩著的，如果拆開會不會弄壞呢？...(恕刪)

LCD Panel看起來就像一片玻璃，黏在塑膠框上，塑膠框後面有個金屬罩蓋住，裡面就是背光光源和勻光片。正面就是面板玻璃，玻璃上面貼上一片像塑膠的東西，那個就是Touch Panel啦！

從Touch Panel和LCD Pane金屬殼內拉出來的線路是走在軟性機板(軟排)上，軟排尾端就有接點，可以插在機板的插座上。

以下是以前玩uCLinux時買的LCD Panel的照片，3.7吋QVGA。

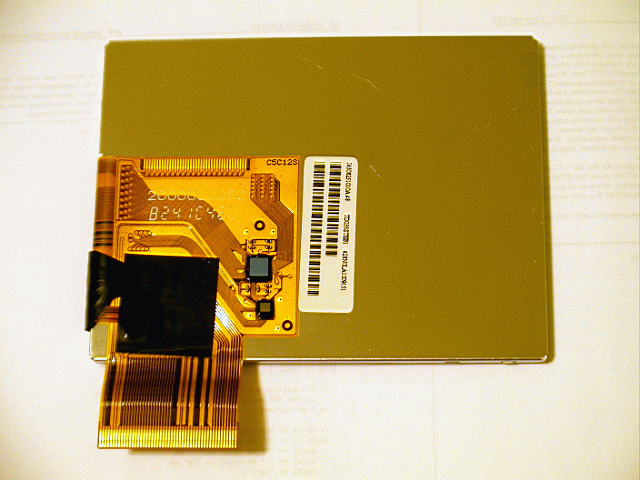

這張是背面照，有個金屬罩包起來，上面有軟排，軟排上有驅動晶片，是COF的包裝。

Touch Panel有接線要拉出來，背光光源的電力走線也有線要拉下來，這些接線就從Touch Panel和玻璃旁邊的軟排走下來和軟性機板貼合在一起，就是畫面左下側黑色錐狀的部分，接合處再用一片四四方方像膠布的東西貼住固定保護。

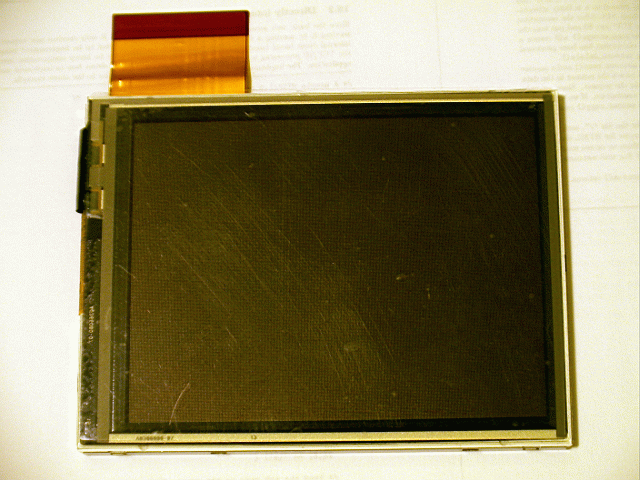

這張是正面照，上面看起來有貼一片薄薄像塑膠片的東西，那個就是Touch Panel啦！

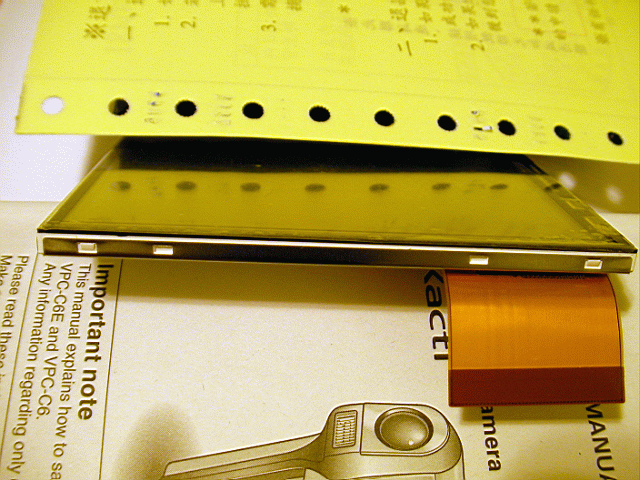

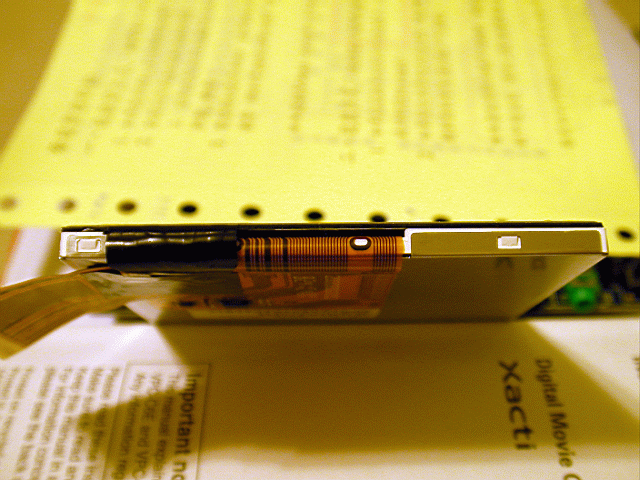

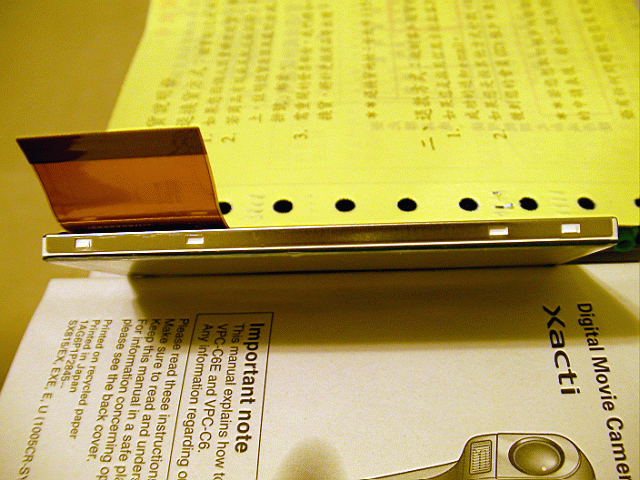

這兩張是側面照片，可以看到金屬罩和塑膠框固定的卡榫。

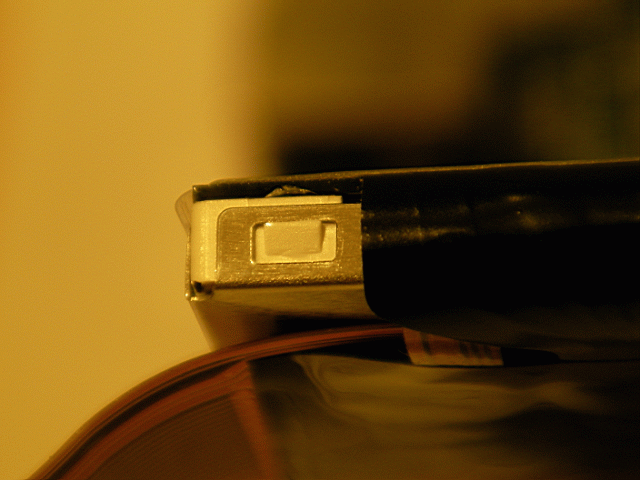

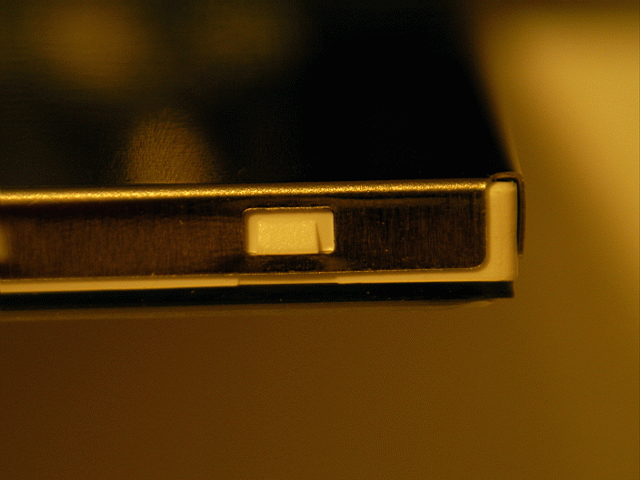

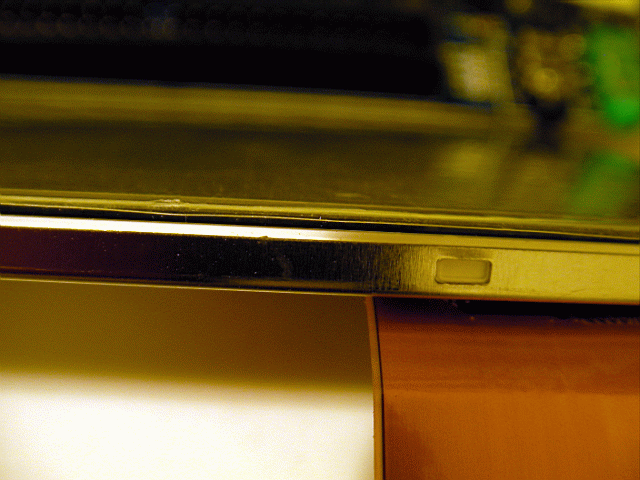

下面三張是卡榫的特寫，可以看得出來其實很好拆，稍微扳一下就脫離了。

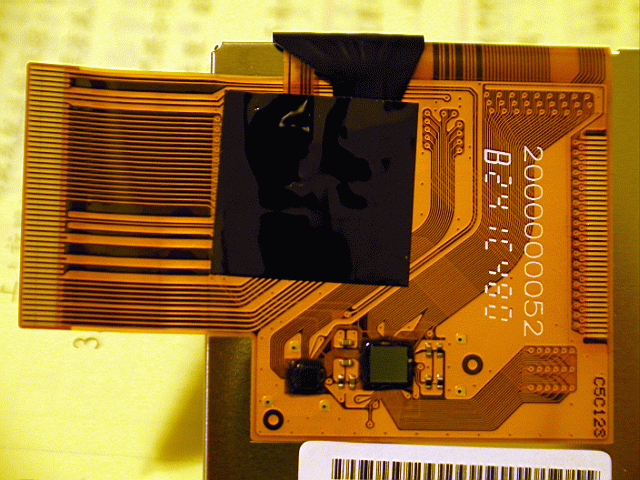

這張是軟性機板的特寫。

這張是側面走線的特寫。

這張是上面兩個COF晶片的特寫。

因為320x240的面板，光是行和列至少就要有320+240條走線。這片軟性機板上面看不出有那麼多條走線，從晶片上走出來的線也沒那麼多條。所以除了這兩個COF晶片以外，我猜玻璃上面還有COG的行列驅動晶片。不過沒有拆開看，只是用猜的。

要拆那個金屬板看起來是很簡單，可是那片還好好的，我不想冒險搞壞。依據以前拆手機螢幕和筆記型電腦螢幕的經驗來看，我猜啦，打開後應該就是一大片塑膠片(勻光片)和背光光源(LED or CCFL)，驅動晶片是黏在玻璃上(COG)，一部份軟排也黏在玻璃上。

如果沒有把接點搞壞，拆開的後果應該只是綿絮灰塵跑進去勻光片和玻璃機板之間，不影響功能，但會很醜。

我一直掙扎要不要拆來拍照，可是想到這個是幾千塊錢的東西，而且還好好的。我有點龜毛，不想冒險把東西搞出啥瑕疵，所以最後還是沒拆。

手上有故障面板的，也許可以拆開來看看補充一下。

牧童哥

牧童哥
個人積分：17分
文章編號：2481199

17分

7樓

2007-03-16 18:17

gogofile wrote:
小弟並不是什麼維修人...(恕刪)

我同事也有一次上廁所時，手機掉到馬桶裡，結果他沒注意竟然還按沖水把它沖掉。
後來想說可能會卡在馬桶底下的 U 型水管，結果用手戴塑膠袋去撈也沒找到
應該太小被一起沖走了

所以上廁所的時候，千萬不要帶手機、PDA 這些東西，不然小朋友就要離家出走了

PS : 最後竟然發現塑膠袋是破的

robinlau

robinlau
個人積分：6分
文章編號：2504135

6分

8樓

2007-03-20 23:51

雙子貓 wrote:
LCD Panel看...(恕刪)

感謝大大的分享！

另外想問問 gogofile 兄能否將搖桿拍一張大特寫圖片呢？因為小弟想知道那搖桿能否不拆面殼而拆出來更換上面的塑膠搖桿！小弟的機香港保養不包括搖桿，搖桿上的膠點已經掉了想自己更換！

aaronchu

aaronchu
個人積分：43分
文章編號：2510171

43分

9樓

2007-03-21 23:55

我那隻P525之前搖桿上的塑膠也掉過，拿去皇家免費幫我維修。
也是因為買了P525後，陸陸續續到過幾次皇家，雖然有些問題仍然沒有解決，不過讓我感覺華碩的售後服務算是不錯的，也因此後來又買了不少他們家的產品。
