請教是否有N30的26PIN的接腳定義

iorilee
個人積分：10分
文章編號：575651

10分

樓主

2005-05-30 22:15

請問各位大大是否有N30的26PIN的接腳定義，因為小弟有一顆PS/2 6PIN的G-MOUSE改成COM PORT接頭的~又不想花錢買條N30專用的COM PORT轉接線~所以想將那26PIN的接頭改造一下，畢竟錢難賺，能省就省~之前被USB PORT擺了一道~所以就想用改的就好~不想在買線~謝謝~

Nana女孩&美利男孩的永遠進行式…要幸福喔♡

2005-05-30 22:15 發佈

文章關鍵字 N30 接腳定義 26

tangyijun

tangyijun
個人積分：0分
文章編號：587355

0分

2樓

2005-06-08 13:27

I also want to know!

URD

URD
個人積分：254分
文章編號：1298545

254分

3樓

2006-06-05 16:03

小弟昨天透過管道拿到這個東東

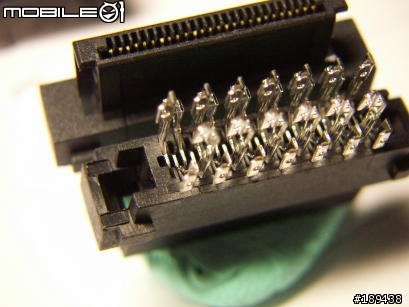

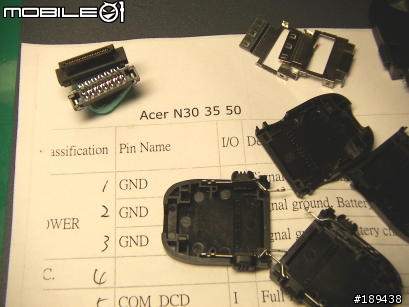

先來個超級比一比..果然長的一樣

實在不建議用原廠的來改..因為看到這個接頭就.....
小弟也分解過原廠Usb-Host接頭.當下決定..保持原樣...

實在很密...這麼小的接頭要塞進26個接線端..沒弄好.很容易短路到..
到時候我不用的應該都會剪掉.減少不必要的麻煩

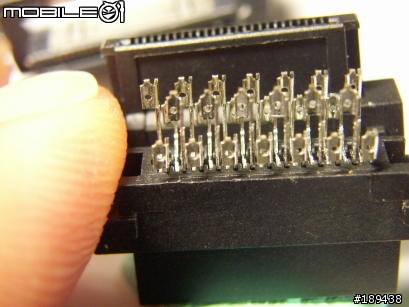

換個角度來看...接線端有4層共26pin
分左右兩邊一邊再分上下兩層

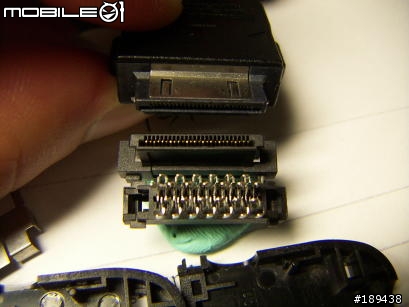

全員合照

整套的價錢還不算貴...比起買現成然後分解取顆頭來說..實在是便宜
個人有特別的用途..才去找來的
在完成之前..一切都是密秘...ccc

這個東東說是Acer的專利接頭..接腳分布小弟就不多著墨了

matika

matika
個人積分：1171分
文章編號：1298598

1171分

4樓

2006-06-05 16:17

URD wrote:
整套的價錢還不算貴...比起買現成然後分解取顆頭來說..實在是便宜

印象中是很便宜, 國內有廠商開出相容的, 但要注意兩側的地方會有點夾不緊,
請小心~

URD

URD
個人積分：254分
文章編號：1298714

254分

5樓

2006-06-05 16:46

感謝馬大的提醒
小弟目前準備自己DIY一個N50專用車架
無奈原廠的USB-Host 線那段接頭＋車充線的插頭　會變很長
小弟又是用CF-GPS．整台N50會變很長．．很長．．（腳要離地．．不然線沒法插）
頭會頂天...

所以弄來這組接頭要把接頭弄短一點
大概只有.車用導航時才會插上.主要還是以原廠的為主

(原廠貴是貴假的哦?? 同樣的東西會貴一定有道理的嘛!! 用料跟品質還是明顯的較佳)

jjwoei

jjwoei
個人積分：0分
文章編號：1300209

0分

6樓

2006-06-05 23:44

我之前也求助過
kenmeng大哥提供了這個網站
希望是你所要的
http://pinouts.ru/PDA/acer_n30_pinout.shtml

crab69

crab69
個人積分：1702分
文章編號：23857900

1702分

7樓

2010-11-14 23:35

jjwoei wrote:
我之前也求助過ken...(恕刪)

我在某個大陸的網站上,看過Acer N30的接腳定義,不過跟你這個表的順序剛好相反. 你的第一腳是5V正極,26腳是接地. 但是我看到的卻是第一腳是接地,26腳是負極. 所以大概是接腳一個是指PDA上的公頭,另一個是傳輸線上的母頭吧. 所以才會同一個接頭,順序卻剛好相反

大陸網站上的接法,就是1.2.3是接地, 17供電給GPS Mouse, 11TX , 7 RX , 24.25.26車充正極
你這張表上,就是24.25.26接地, 10供電給GPS Mouse, 16TX , 20RX , 1.2.3車充正極
