me215 wrote:
小弟想問一下呢......(恕刪)
不是所有的PDA都可以使用的
要有支援USB HOST功能的PDA才可以這樣使用
否則只是多買線材哦....
jelt0620 wrote:
好期待URD大大所說的外接電力喔!!!
希望可以快點看到做法!!!
我不是大大啦..只是愛亂玩的新手
我有外接線.不過沒有2.5"的HDD 所以只能用3.5"用的外接線"表演"給你看
我手邊只有3.5"/2.5"的外接線.拿來接DVD-R跟HDD.
我目前手邊只剩一台VQ1300..沒LCD的相機
等我妹回台灣.或等我女友拿相機借我.再來補照片
剛畫了一張示意圖先看看
先準備一條USB Host的短線..
把USB外接盒跟短接連接..另一個接頭接到電池由電池對HDD供電
我用的是穩壓5V輸出的外接電池..沒穩壓的我不敢這樣玩 (怕燒東西)
或是使用能外接電源的USB Hub來做中繼.電池供電給USB Hub
再由Usb Hub連接週邊
好處是擴充性更強(Hub跟外接不吃PDA的電).同時能連接的週邊更多
缺點是..要多帶一個Hub (我的是7 Port Hub.好大一台)
其實也可以用Usb Hub搭配USB的鍵盤滑鼠使用
若有多餘的PS/2週邊的話.用ps/2轉接線會是較佳的選擇
=.= USB Hub買的時候.建議選擇可以外接電源的
不然吃電太重時.hub會罷工...
我買了一個4 port的迷你Hub本來要給N50用..結果Hub抓到了.燈也亮了
就是接在Hub 上的週邊沒反應..就只好拿去擴充我的PC
所以我又大膽嘗試用我的3.5吋外接式硬碟，結果也work囉!
以下是相關設備的圖片:
這張是隨身碟的USB連接線，有沒有看出什麼玄機哩?
沒錯，答案揭曉，USB線怎麼會有兩條，一個粗(上)、一個細(下)，而且感覺細的是粗的分支!

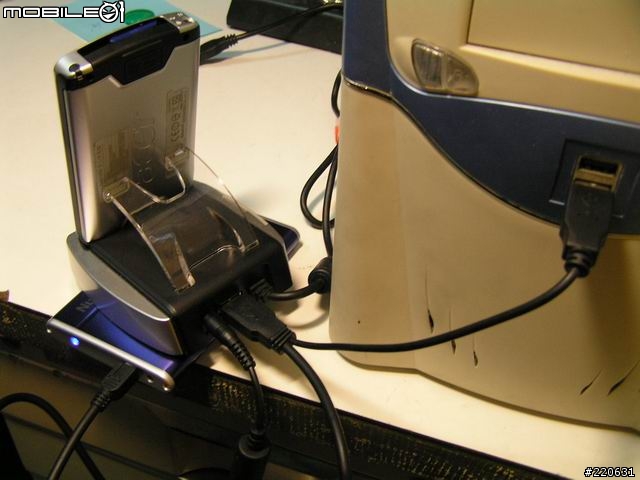

因為沒有URD大大所謂的"尿袋"，所以就先給它吃PC的電囉!(我真天才!
)註:細的接PC，粗的接PDA。
ps:如過用這個圖的方法接，其實還蠻笨的，用旁邊的電腦就好啦!純屬實驗!!!
抓到硬碟的畫面，感動哩!
這張比較清楚。
接下來是大硬碟上場。
這是接好的畫面
因為大硬碟有接電源，所以很快就抓到了!
真的很詭異，原來只要PDA的USB有支援，再加上外來電力就可以使用了，真是太神奇了!
然後加上
前者在Y拍上找的..蠻少人在賣.不過很好找.打入Usb Host 就可以找到了400元有找
我拿來當成旅充頭 跟 外接usb 週邊用的
算是N50必敗的週邊之一吧.
下圖的電池是在Moblie01買的..點圖即可去moblie01的賣場
可以對N50充電.對使用usb頭的週邊充電..也可以對外接週邊供電
用N50原廠變壓器即可充電
對我來說也是必敗的..穩壓5V輸出.用起來安心比省錢重要
同時取代了旅充跟車充的功能
既然你己經試出來又貼上圖了
那我就偷懶去囉
下回可以試看看DVD-Rom也可以正常存取
其實接3.5"週邊比較簡單.因為3.5"大多要外接電源.USB只供應轉接介面電路用的電
跟2.5"的外接盒全部都要吃USB的電比起來.要好多了
不過3.5"外接電源會用到12V.攜帶上蠻不便的
http://tk.files.storage.msn.com/x1pc_jqddVOWRnoLoGefmaeJRtlk9VvrZdnKqV05QbBttZ9JOlCdfAzKxOEXX3-tIGkWXI3s3fVjPvSR75xIEqfv4lex0T0Ii8Q7uI-5vcAlFaKj1LmzpEUptrLMDYtkUq-YzHMYdx6qqM
這張是電池本體跟全部接頭的照片.上面那顆變壓器是N50原廠變壓器.用它來對電池充電
http://tk.files.storage.msn.com/x1pc_jqddVOWRnoLoGefmaeJaxei9PB9oG7x1d1WAfvAKmGrYtr5t3djwZ3qUNybw110HOqkYi6fZbUPR-VwT_WshJ1pvYSO-4CoMB1A1Xfojt4oBleXWqxOW58QbBYP0kHr5Vl9HlEHTM
這張是充電中的電池跟N50比大小..可以蠻清楚看出大小的比例
要充2小時左右才充好..我沒什麼耐性..直接抓來照相..等好一點的相機回來了
再來做更新跟寫報告 (別人的照片都美美的.我的照片醜醜的.爽度不足.不想寫)
http://tk.files.storage.msn.com/x1pc_jqddVOWRnoLoGefmaeJf6YakDgA6uCHaj4U72bS65zEk_EVsUmxyjT5esEwylUirz1odbIB4xqvsLxRiNPG-AQm8hCuhVqa0YrsB_M449Z4_we1E_fFbQQqMbqTdd3eoecOb82C8E
這是01必備的疊疊樂...電池一樣是充電中...電池比N50厚一點
重量跟N50一樣是150g 三個接頭..外徑分別是 3.5mm 4mm跟USB母接頭
4mm的跟N50原廠口徑一樣大.所以可以直接接在原廠傳輸線或是同步座上充電
其它接頭需要的話要另購(對我來說是足夠的)
本來要寫一篇使用心得的..
但因為手邊的相機實在太爛了..再者沒那個耐性等PDA慢慢放電完
放完電的時候我還不能睡著..所以後來就沒寫..只有寫了前段放在我的blog裡
相機是Cmos 約4年前的產品 無近拍.也無LCD觀景窗.我拍上面的照片時
相機跟東西的距離拉到1.5m左右..成像才清楚些
