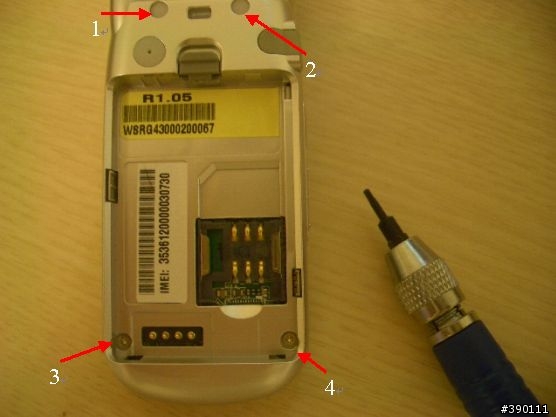

(2) 先將電池移除, 從背面算起來, 總共有4顆螺絲要先拆掉
(3) 上面的兩顆螺絲是被兩個白色橡皮蓋住, 要先將橡皮拿開唷, 由於這橡皮有點長度, 所以很要用夾的比較好取出, 如下圖用夾子慢慢的夾出
(4) 白色橡皮拿開後, 就可以看到螺絲囉…
(5) 兩個橡皮都拆掉後
(6) 將背面的四顆螺絲都拆掉後, 用手指延著四週開啟背蓋…

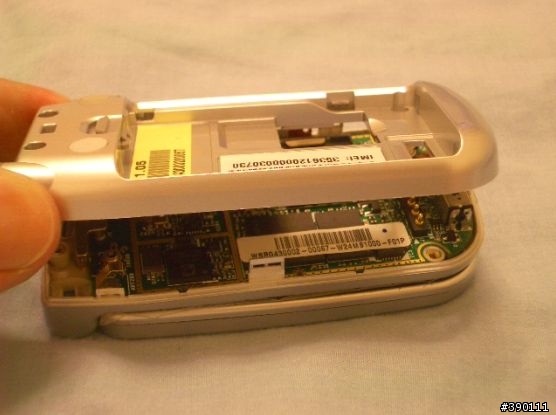

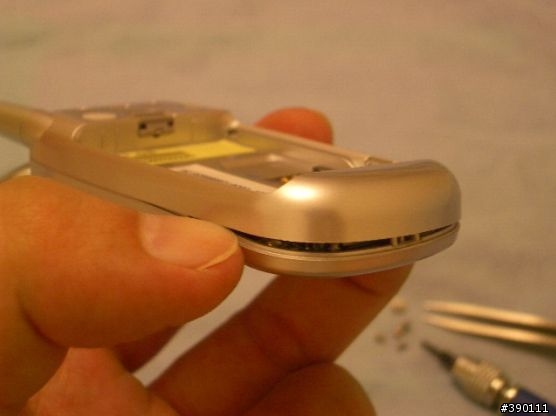

(7) 手指沿着甌圍慢慢扳, 就可以開啟背蓋囉

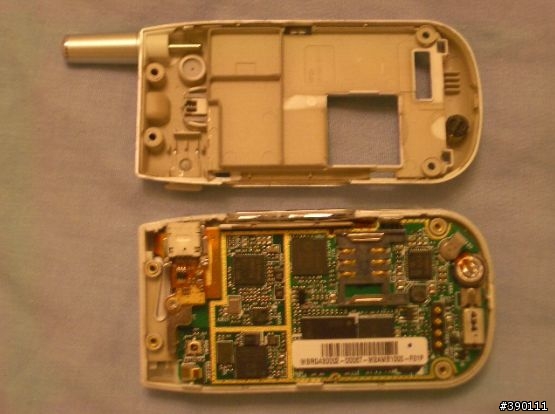

(8) 將背蓋整個拿開, 就可以看到J101的主板了

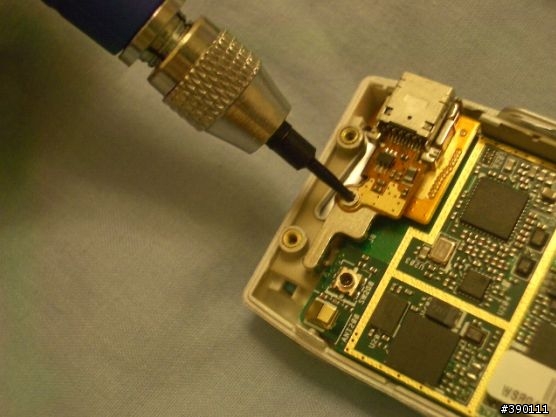

(9) 先別急, 開起背蓋後, 在主板上還有一顆螺絲要拆掉唷

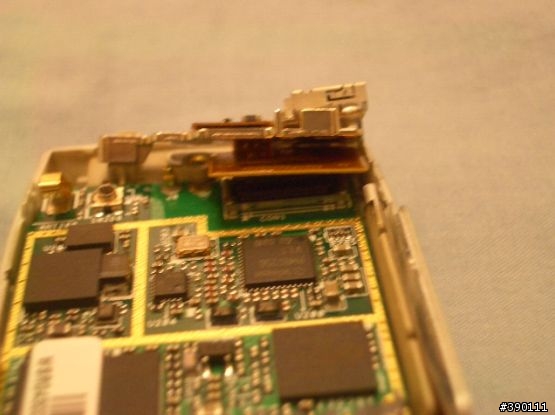

(10) 當所有螺絲都拆掉後, 再拆掉LCM Cable, 照片有點模糊, 抱歉了…
(11) 接著手要頂著鍵盤才能將主板拆下來

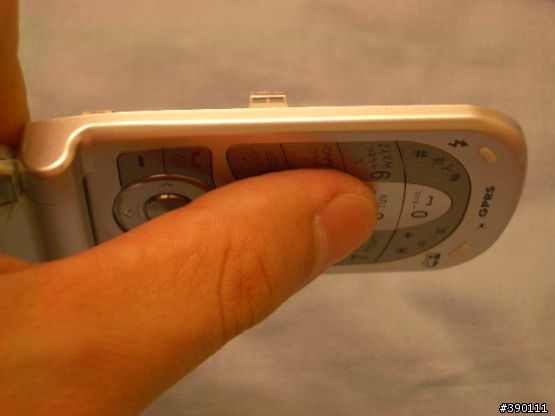

(12) 就是這樣, 將鍵盤朝地面, 用手指頂住鍵盤, 然後往上推

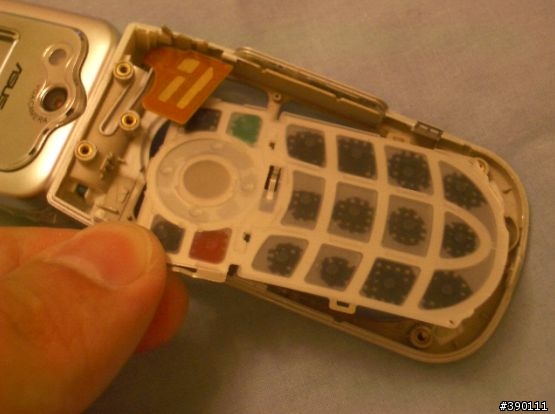

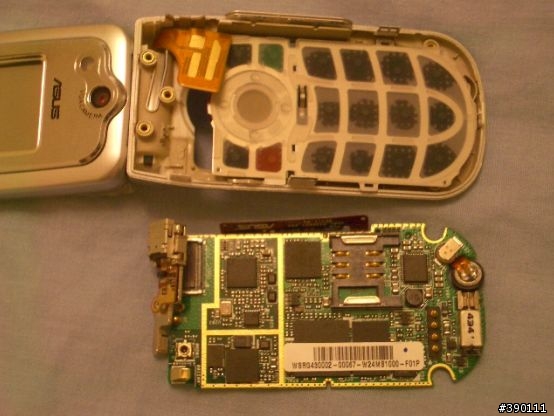

(13) 嘿嘿….輕微的將主板推開, 然後就是這樣囉, 鍵盤還在外殼上

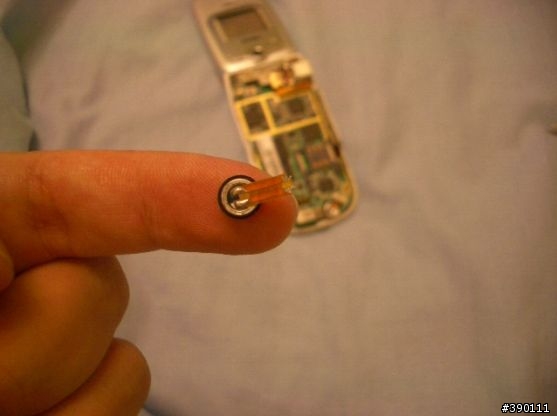

(14) 這次要換的就是這一顆講話的喇叭, 不知道這有沒有專有名詞? 因為我不懂, 所以就暫時這樣稱呼它吧!

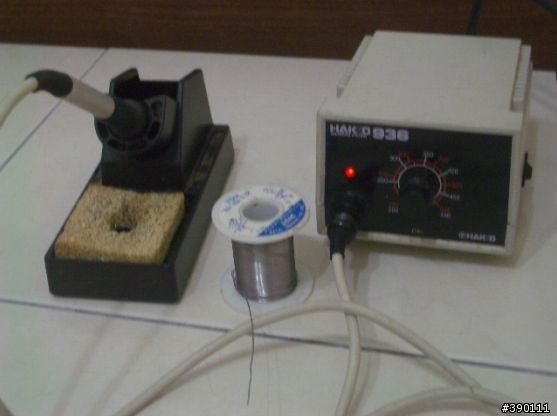

(15) 要換這一顆講話的喇叭, 少不了焊接的工具, 這次我所用的焊接工具就是這個
焊接的過程就不提了….
(16) 換好後, 就要將零件一一的裝回去囉, 首先將鍵盤裝入….

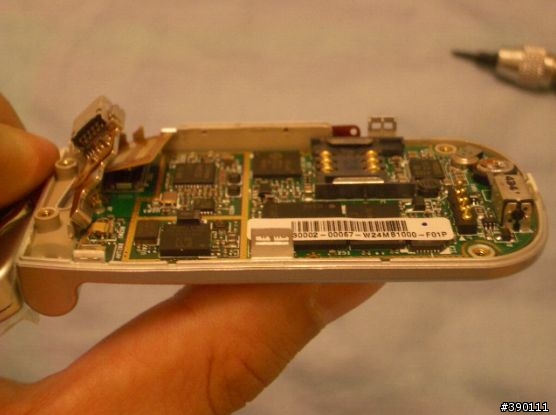

(17) 接著再將主板裝回去, 這裡要注意LCM Cable記得拉出來, 不然會被壓在主板與鍵盤中間唷, 哈哈, 我就遇到這樣的情行, 結果拆開再裝一次….

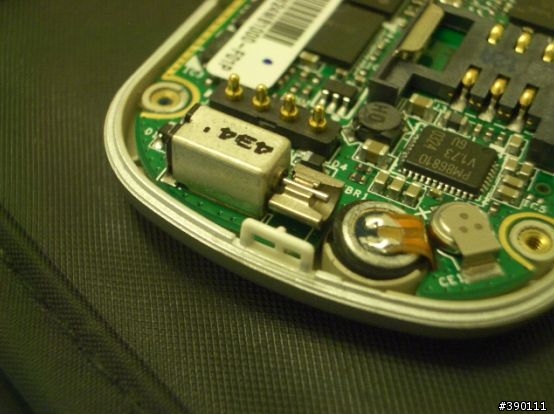

(18) 好…當裝好板子後, 來個手機的震動馬達, 這應該就是手機開震動時的馬達吧?

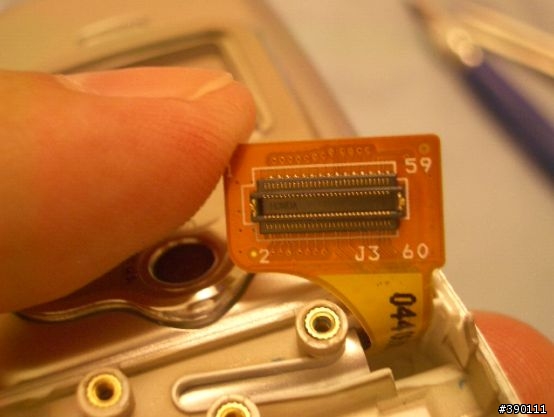

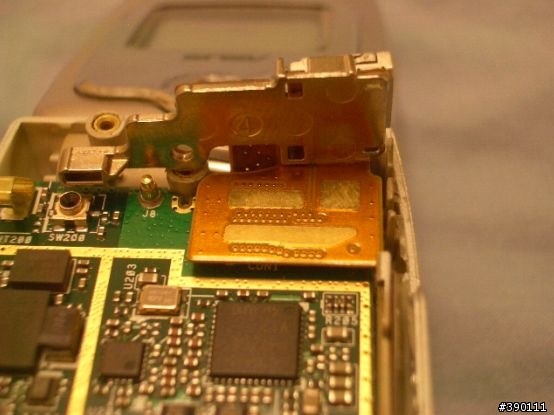

(19) LCM Cable特寫…

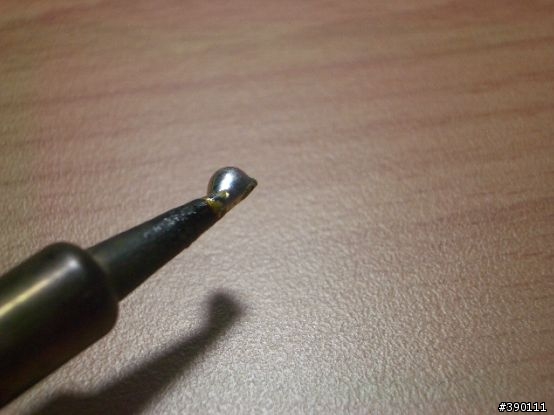

(20) 大至上J101內部就是這樣, 全部組裝好後, 烙鐵我都習慣包上一層錫, 以防氧化
