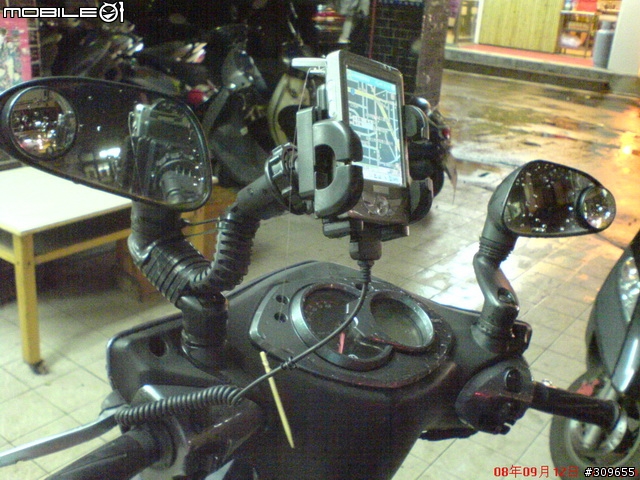

此衛星導航的架設 與 防水 以使用了一段時間
因為之前不懂得如何將 圖片上傳
所以 沒有 施工圖

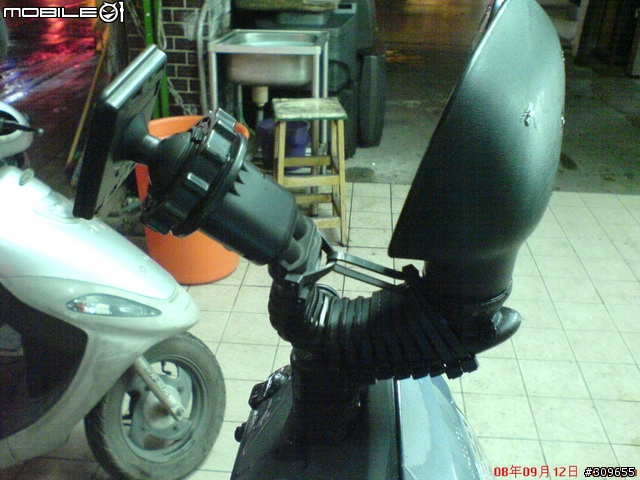

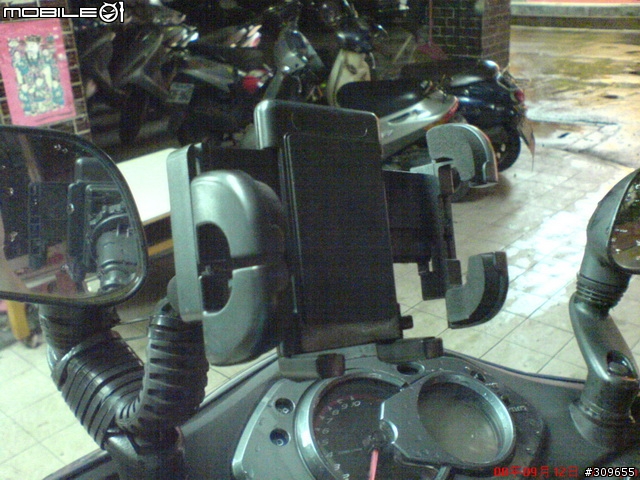

這支 架仔是我從網路上購得 叫龍骨 什麼的忘了 太久
因為他夠粗大 所以選他

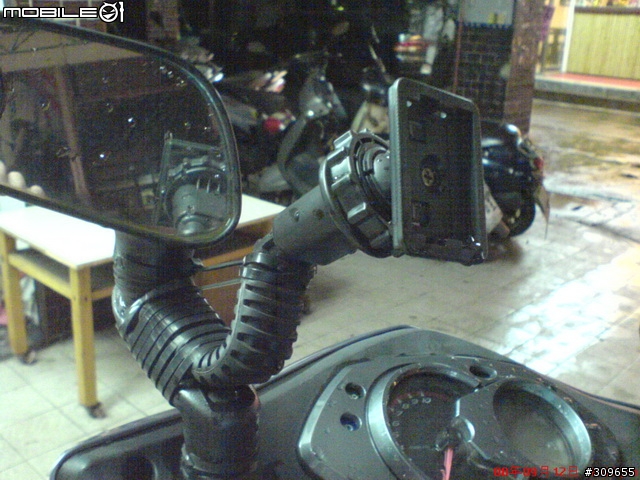

本來再架仔的固定端是有一個鐵片 可以鎖在 後照鏡的底座
但是不好用 所以拆了
改用黑色束線帶 固定在 後照鏡上
橫向 在多拉一條 因為地心引力 會使它倒下來

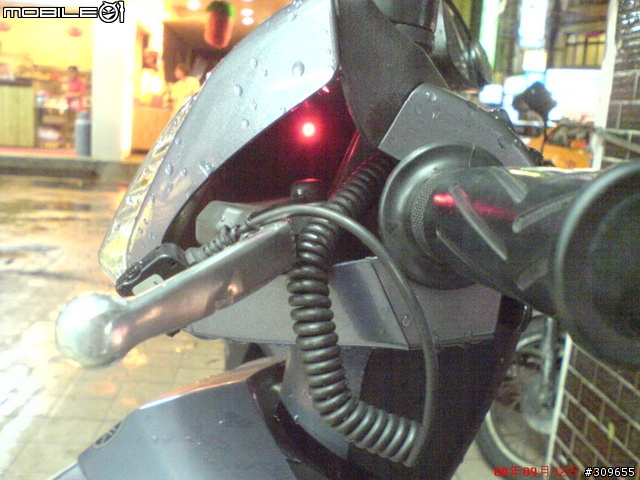

電源部份 將車殼拆下 找到 鑰使孔 的啟動 電源線
(當鑰使 開到ON時 就通電) 是直接拿點煙座 接上
再把 車充 接上 用束線帶 固定
再來就是 PDA 防水製作 之前看過許多文 防水製作的文章
也想過很多方法 有的是 拆裝麻煩 不然就是 使用時 操做不方便

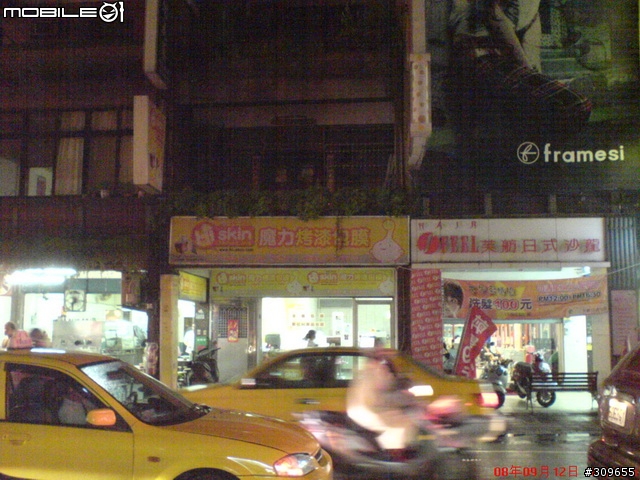

最號讓我想到 手機包膜 於是跑到 對面店家去詢問
都是鄰居 所以很熱心的 跟我介紹 各式包膜的膠紙
跟老闆聊了一下說明我的需求
只是老板 不知道這些膠紙 是否能防水
還說 從來沒聽說有人這樣作
於是請老闆施工 我在旁邊指示 該貼哪些位置
整個都封起來 我用不到耳機
按鍵部份 也是整個封起來 喇叭 會變小聲一點
麥克風 騎機車用不到
保護貼下方會貼到 0.3-0.4公分 是因為
PDA 架起來 會是直立式 和 傾斜角度 以房長十件下水會從更細小的隙縫滲入

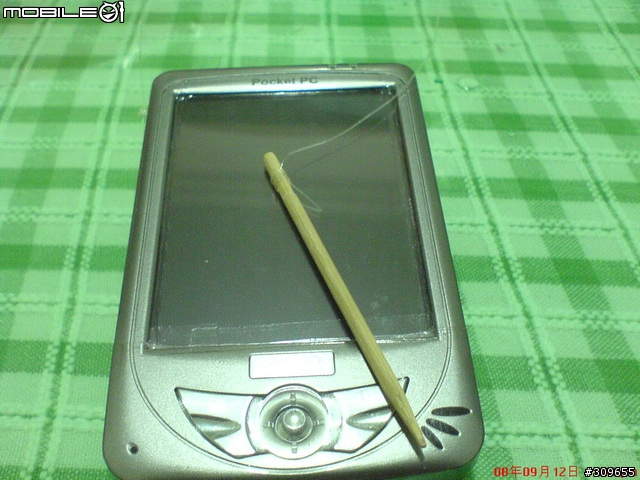

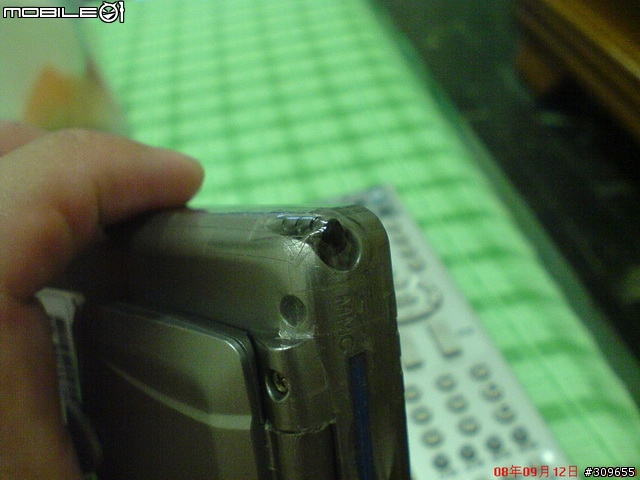

觸碰筆的洞一定要封 因為裡面進去 直接就是基板

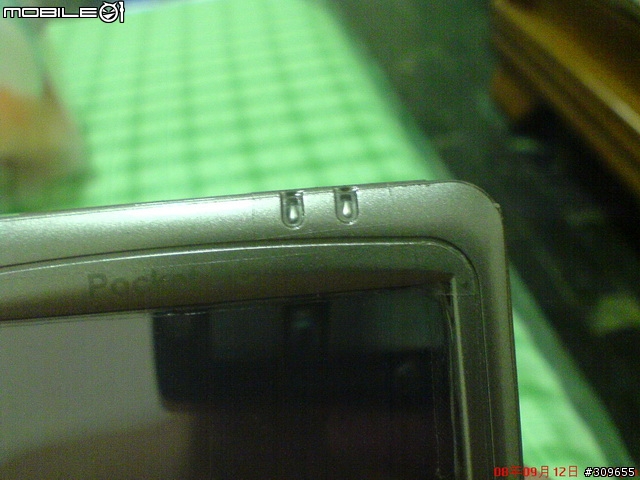

電源燈 的部份也要貼膠膜 也有細縫
原廠觸碰筆 也直接封起來 不想用它

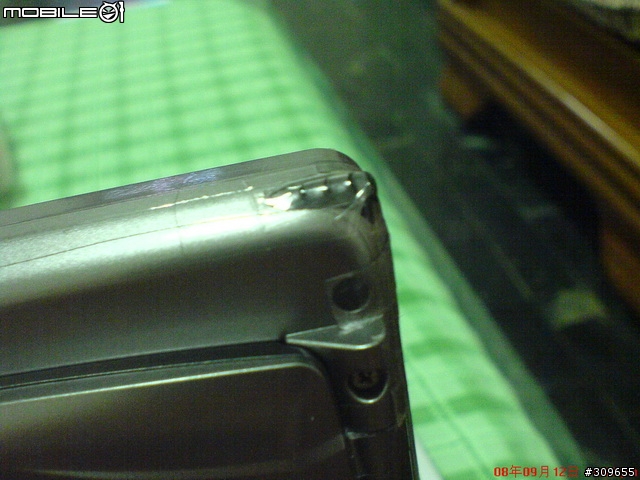

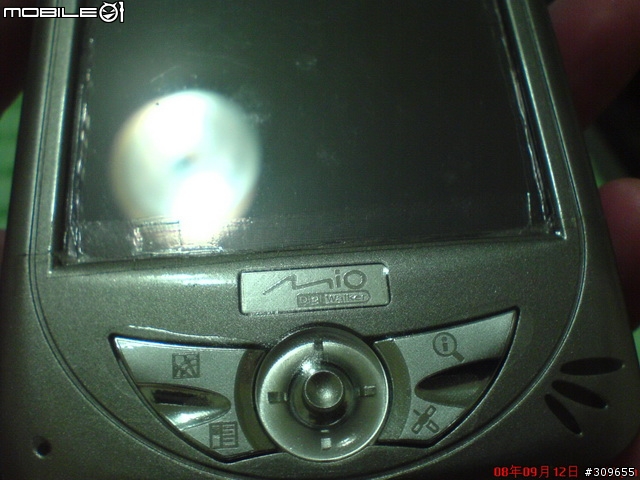

這張要看清楚喔 (抱歉我拍的不好)
我的PDA 有貼 鏡面保護貼紙
但是 保護貼 與 機身 邊邊會有縫隙
所以 膠膜 要從機身 直接貼到 保護貼上面
只要貼到保護貼 邊邊約0.1-0.2公分就好摟
不然觸碰螢幕邊邊會不好操作
之前 以經測試過 時速100 不會掉落 只是會晃的很厲害
反正騎快時 也不會去看他 頻時也不會騎這麼快

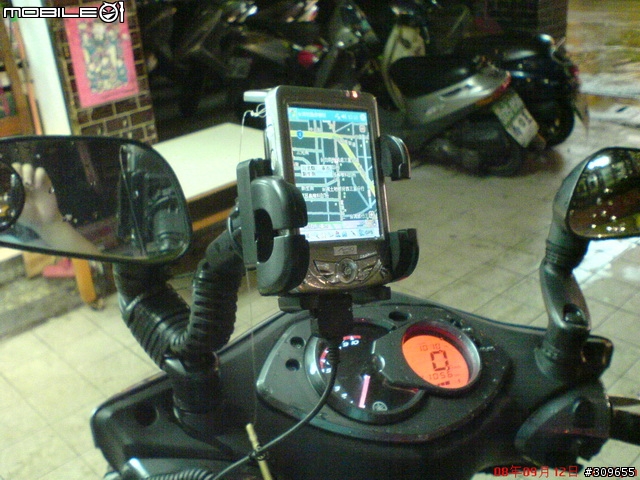

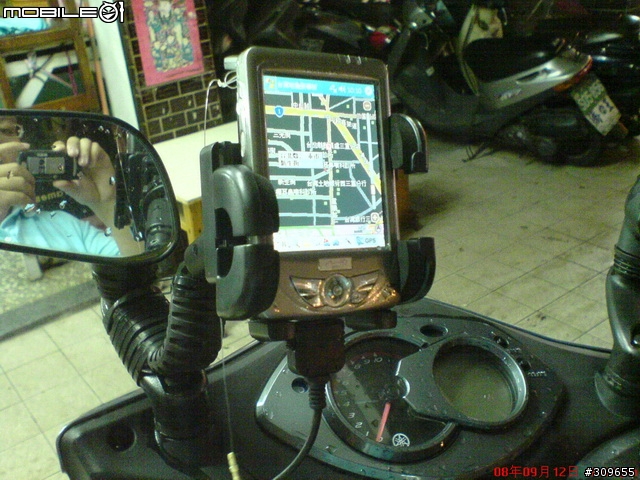

鑰使插入 打開電源 未發動

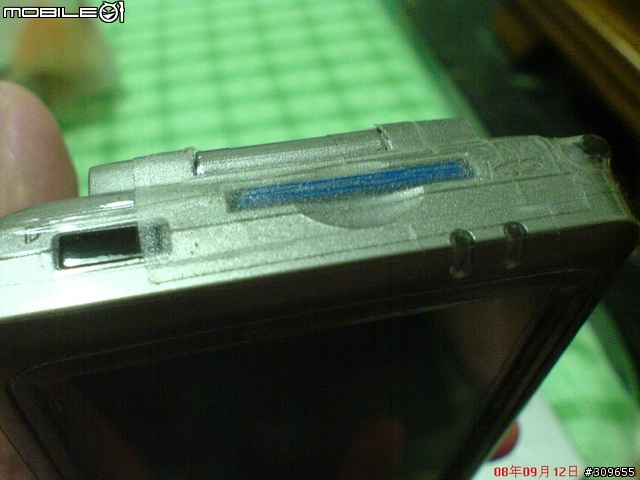

記憶卡的部份 有開孔 上面再貼一層 膠帶
拿記憶卡時 把膠帶撕開就可以拿到

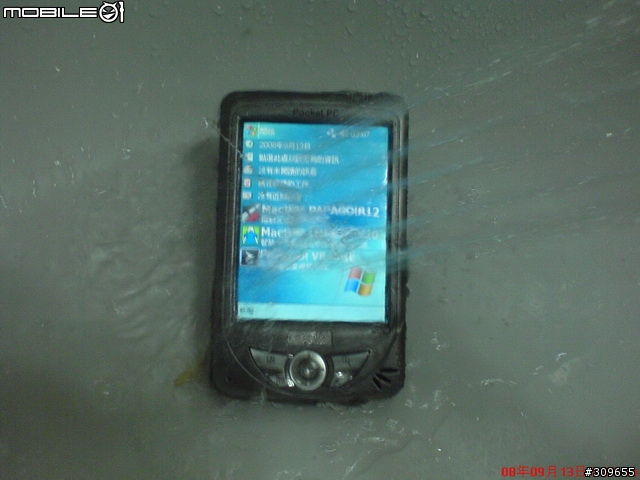

最後就是防水測試啦 因為我的手機不防水
所以在浴室拿 蓮蓬頭測試

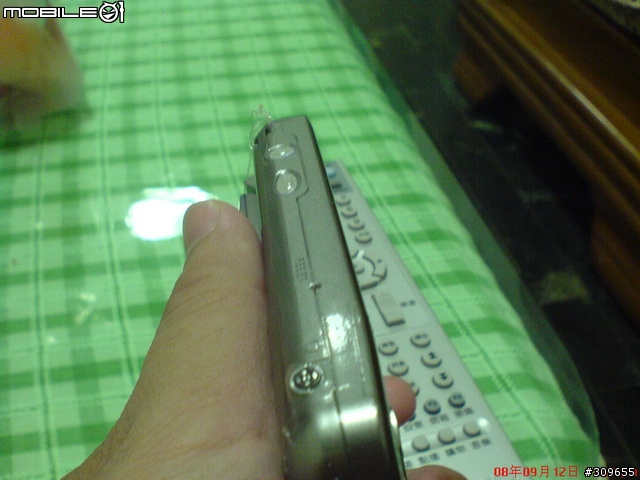

機身背後的 主電源開關 也要貼膠膜 喔
PDA 底部電源孔 與 車充 偶而會噴些 接點復活劑 或是 防銹油
一來 日曬雨林 不易氧化 二來 也防水
分享完畢
謝謝各位的觀賞
