civic 8 LX 老車的進擊 換檔撥片

civic 8 代已上市十年多，最近為了將老車增加些駕駛樂趣，自行DIY加上了換檔撥片，動工前必須先準備材料:
1.轉速/公里儀表 頂配版
2.螺旋線圈盤
3.撥片
4.引擎電腦頂配版
5.訊號線2條
6.方向盤後背罩

1.轉速/公里儀表 頂配版，因為基本款沒有檔位顯示，所以必須換上S頂配版儀表


2.螺旋線圈盤，原本的腳位只有2個，除了原本喇叭訊號、地線、要再加上升檔、降檔訊號，也不夠用了所以要換上S頂配版


3.撥片，不用說沒撥片怎麼換檔，上吧

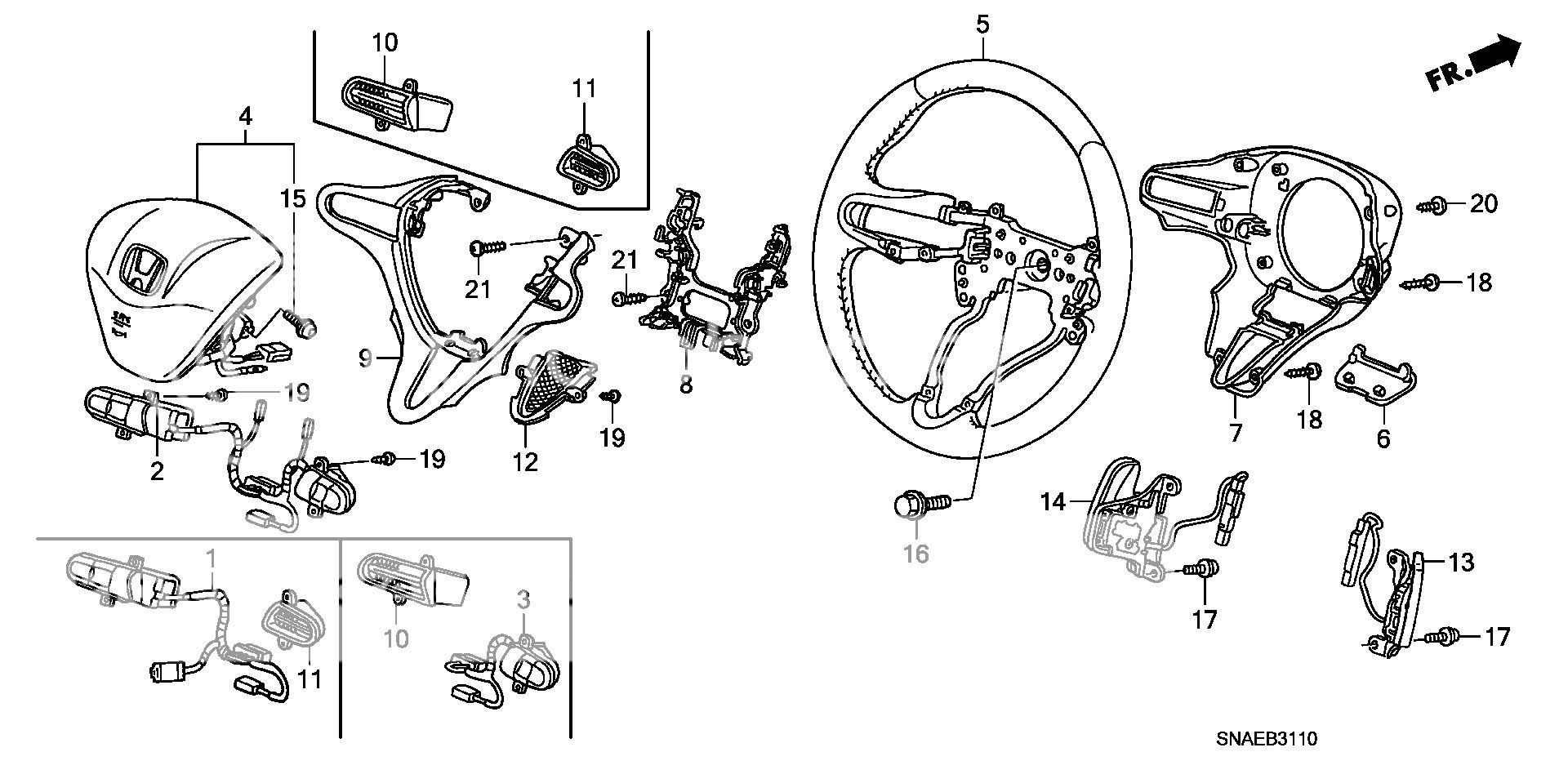

裝配這樣搞


6.方向盤後背罩，原本的沒預留撥片孔位，當然也要換



4.引擎電腦頂配版，電腦也要升級為有支援換檔撥片功能的，這個最費工，也是材料錢最貴


5.訊號線2條，這個工法要細膩，Pin針很小，走線要穿過防火牆，連接到螺旋線圈盤與撥片串聯
電路圖一定要啦

引擎室線路



引擎電腦因為更換，原本的鑰史也要重新設定配對


配對完成後最後進行怠速學習，就算完成啦
