DIY簡易式水溫油溫油壓偵測器

Engine Guardian Watchdog EG3 分享
這次買的是兩組貼片感溫器+一組油三通感溫棒
但怕爆水管或油管,也懶得裝油三通,直接用兩個貼片鎖螺絲,機器上只有兩個Port

DIY簡易式水溫油溫油壓偵測器

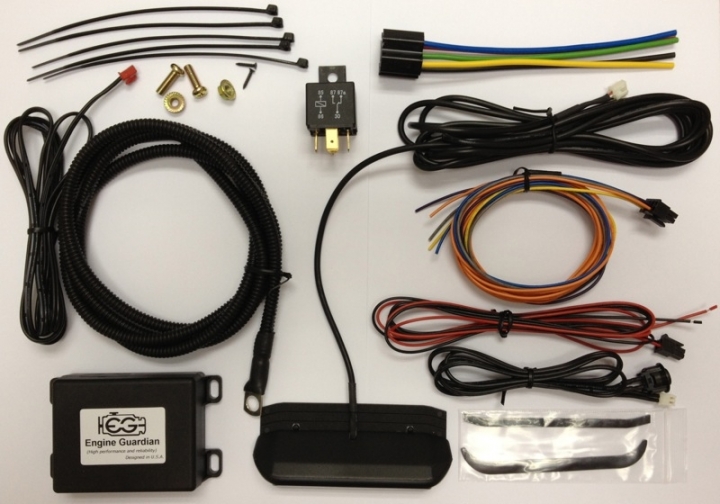

官網的全套圖片,但寄過來又多了一根貼片溫感,加上Option的油溫探頭,總過三條(可是只有兩個Port)
繼電器也附了三顆

DIY簡易式水溫油溫油壓偵測器

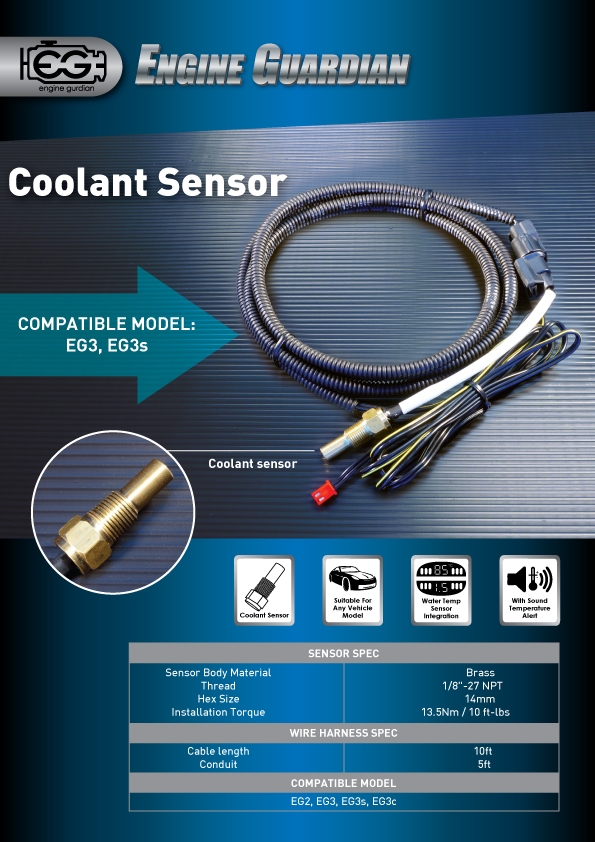

這算是標準三通用的感溫棒,三通也買了,以後再說

DIY簡易式水溫油溫油壓偵測器

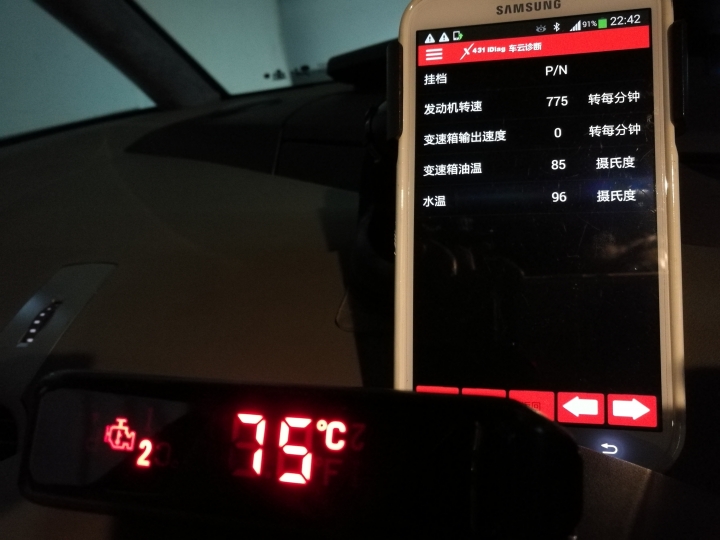

喬半天得到溫差4C,ATF差10C

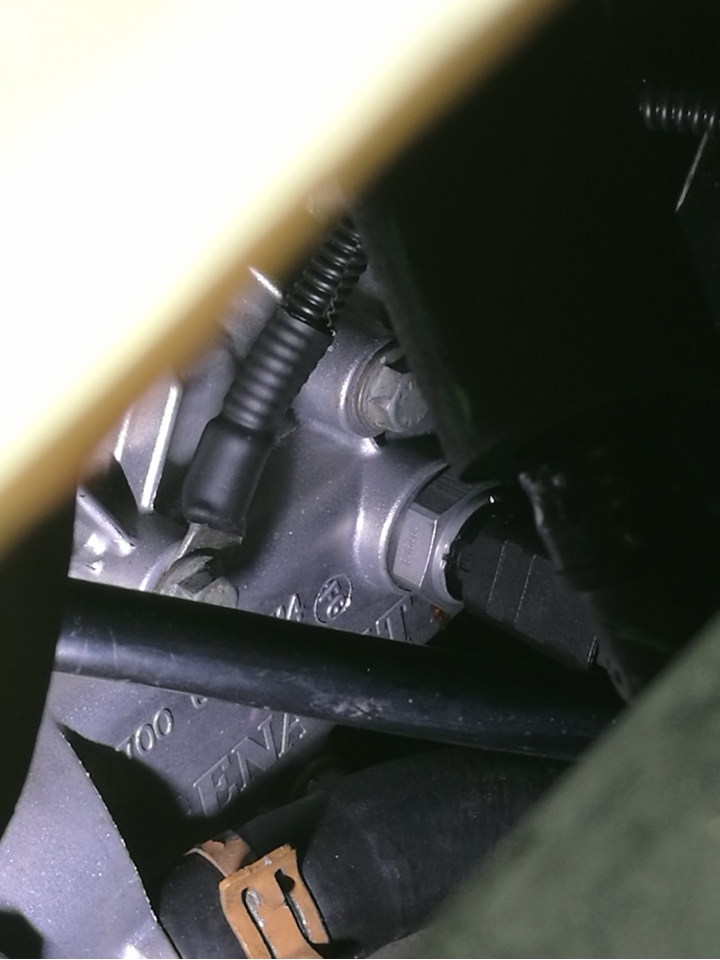

水溫感應就鎖在水溫感測器旁邊螺絲

DIY簡易式水溫油溫油壓偵測器

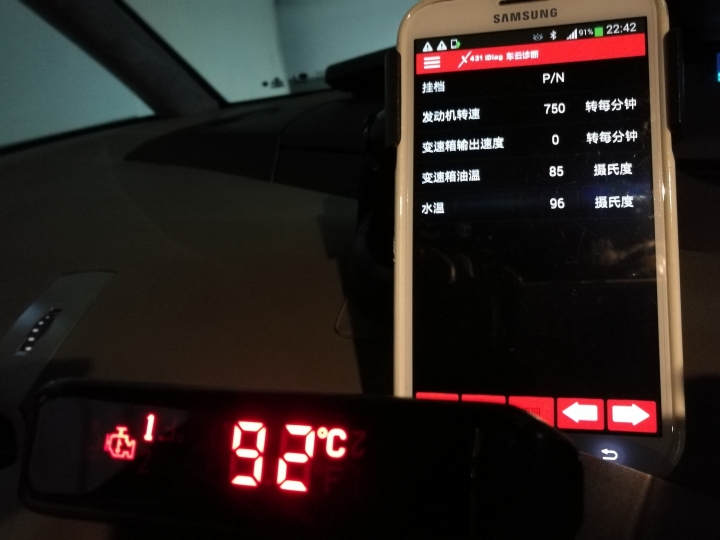

冷車時低很多,熱車後只差4C

DIY簡易式水溫油溫油壓偵測器

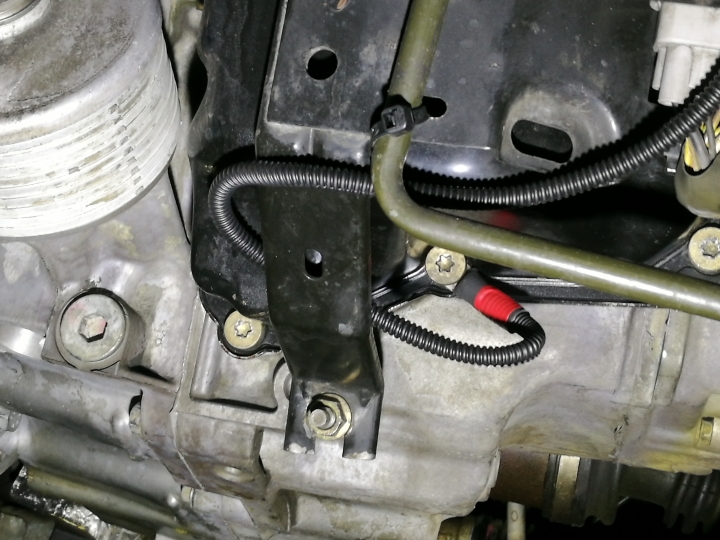

變速箱螺絲熱車後一顆一顆量,這顆算溫度比較高的

DIY簡易式水溫油溫油壓偵測器

原來選的點差了30C,現在約10C
但溫度飆上去會差多少就要再觀察

DIY簡易式水溫油溫油壓偵測器

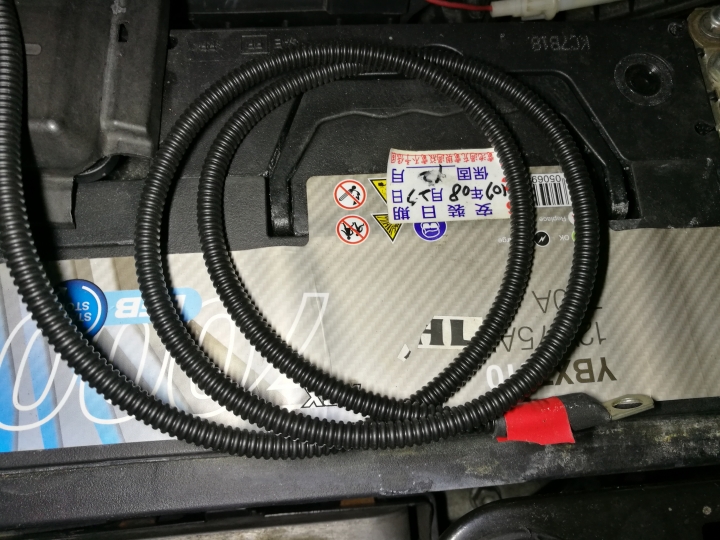

忘記拍開箱照,這些是裝完剩下的

DIY簡易式水溫油溫油壓偵測器

貼片感溫器長這樣

DIY簡易式水溫油溫油壓偵測器

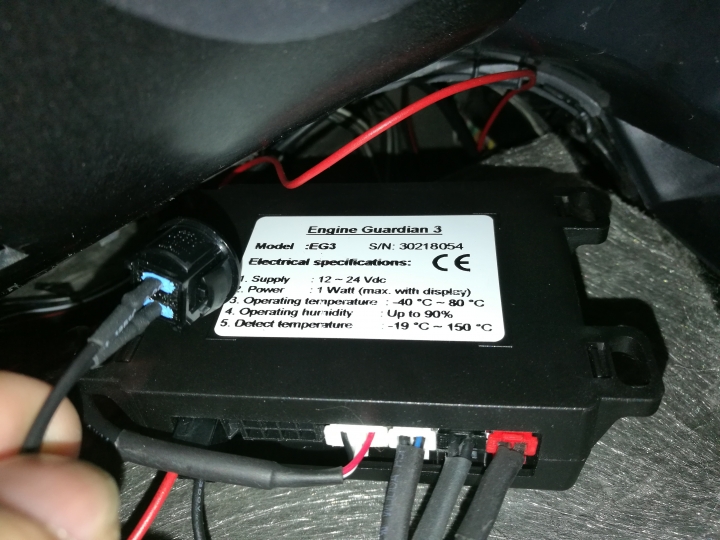

主機放車室內,只有感溫線拉到引擎室,按鍵開關除了設定外,也可以臨時增加5C/10C寬容度

DIY簡易式水溫油溫油壓偵測器

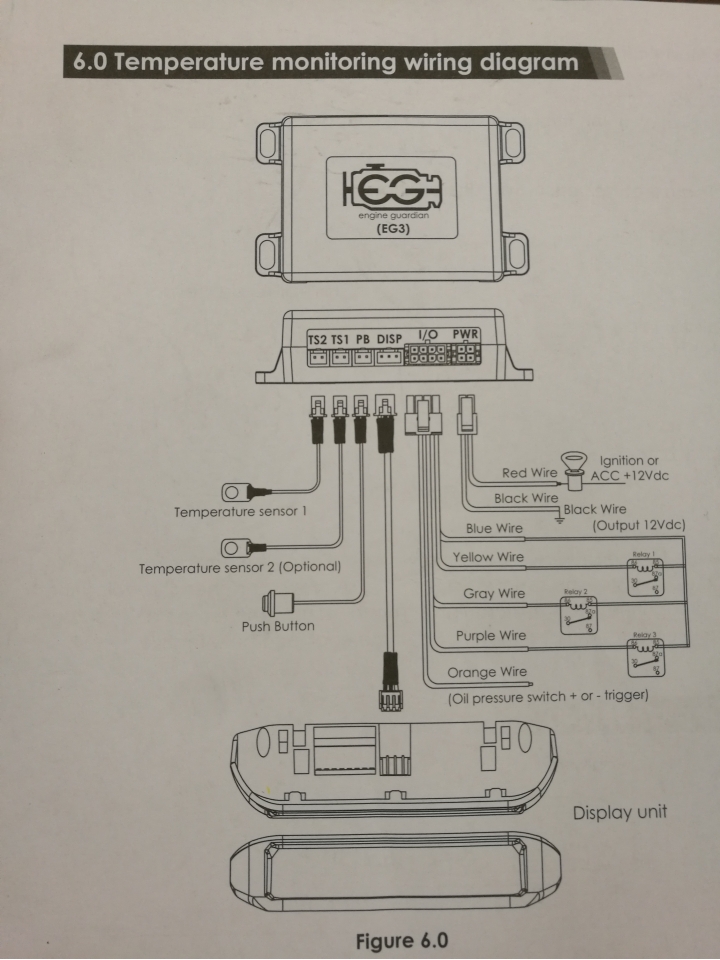

說明說沒寫油壓怎麼測,只有這張圖畫到可以拉一條油壓信號給主機

DIY簡易式水溫油溫油壓偵測器

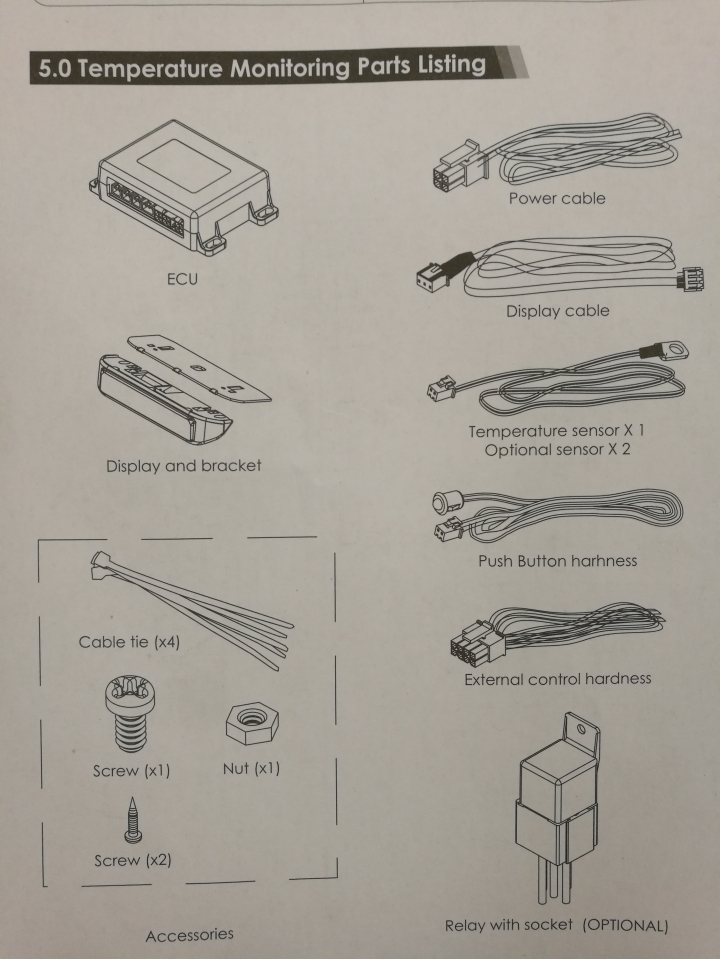

配件簡介

DIY簡易式水溫油溫油壓偵測器

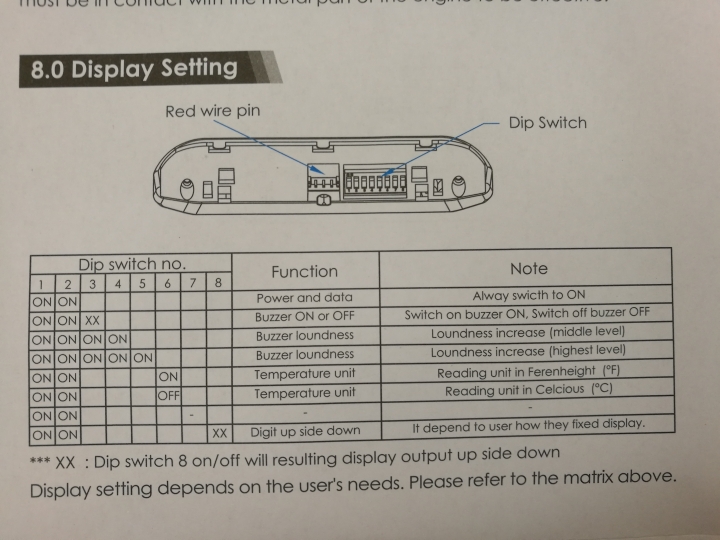

主機設定在背面

DIY簡易式水溫油溫油壓偵測器
2019-01-11 1:01 發佈
感覺買個ODB款式,的還比較準...

danyshih wrote:
Engine Guardian...(恕刪)
az2478 wrote:
感覺買個ODB款式,的還比較準...

不只準
還比較便宜比較省事
work wrote:
不只準還比較便宜比...(恕刪)


找不到能用的阿,兩位大哥...
sagem S2000rpm OBD2 Protocal: KWP FAST
試過幾款都只能讀電壓
有一款很醜的HUD可以讀水溫
問題是我水溫沒問題,要看的是油溫....
目前可以用的是X431,修車用的,要當監控很麻煩。
Renault Grand Espace IV 2.0T MB W204 C200K Estate
的確,變速箱雖然有油溫數據,但是用一般ODBII是讀不到的,因為變速箱的資訊是放在TCM裡面。

如果能以檢測電腦的數據做標準,去校準溫度貼片的數據的話,也是能當作參考值,而且不用三通管。
這是diy無價 但稱不上簡易吧

您的文章本文少於15個字, 將無法儲存文章
f50996 wrote:
的確,變速箱雖然有油...(恕刪)


你好專業,我真的找遍抬頭沒抬頭的OBD2
都沒有機油油壓和ATF油溫
都要用貴貴的正Defi仿Defi加感應器和三通

三通我買好了,假如今夏要上油冷排就會一起裝上,不然我都覺得多個香爐多個鬼。

今天比對一天發現撞風時溫度完全不準了,可能裝回下護板會好一點,但沒差,有風撞時溫度絕對不會出問題。
但塞車時跟怠速一樣,溫差滿穩定的
就差爬坡還沒試,我最擔心的是爬坡。

danyshih wrote:
你好專業,我真的找...(恕刪)

撞風時溫度一定會較低,因為你量到的是外殼的溫度,風在吹散熱的很快
等到塞車或怠速自然會形成一個較穩定的熱平衡,溫差也較小
不過這倒其次,經常在觀察溫度自然會有直覺判斷什麼狀況對應什麼溫度是正常的

我是用這種簡易的水族溫度計範圍0~100度,夠用了 用LR44電池,不用車上電源



固定在鐵水管上,主要考量是這裡是冷卻過的水回流至引擎,不管哪個環節散熱異常,這裡的溫度鐵定升高


表測溫度


紅外線溫度計實測


照片上這時間是2014,目前還在服役中,100元有找的商品算超值了

爾俸爾祿,民膏民脂,下民易虐,上天難欺
水族箱溫度計
真是便宜好用,請問這感應器怎麼固定的,藍色的那是什麼?
