小弟最近要想模擬點火系統，
是使用電源供應器12V直流接汽車高壓線圈
負極有接一個固態繼電器(做開關)，
做斷斷續續點火，但輸入12V後，
高壓線圈的輸出端都無跳火的反應，接太低電壓嗎?
小弟是拿一螺絲接地，放在近高壓線圈線頭0.5CM旁
一直想看類似 電經空氣竄過去><
小弟現在有幾個問題 一種搞不懂
1.一定要經過CDI再輸入高壓線圈才能模擬嗎?
2.高壓線圈輸入端，有無限制電壓範圍，(小弟拿的是汽車用高壓線圈)，輸入如果太低或太高會怎樣?
3.呈上題，如有限制電壓的範圍，在限制以內，
我多少輸入電壓是否都是按照大約比例升壓，或是電壓太低也不行?
4.如果我想量經高壓線圈升壓過後的電壓，爬文升壓後都到20~40K左右電壓
用示波器呈現有辦法嗎?目前使用想使用1000X衰減棒，但太貴了要台幣20K左右?有無其他方法量測?
yoyolive1101 wrote:
小弟最近要想模擬點火...(恕刪)
我是用這個
參考看看
它有10000:1衰減，夾著高壓導線感應電壓，我是拿來觀察點火狀況時脈，因為便宜
也不期望多精準
爾俸爾祿，民膏民脂，下民易虐，上天難欺
jeckmin wrote:
如果共接地.開關要接...(恕刪)
小弟開關是25V做控制通電後，
另一端固態繼電器才會開始充磁 小弟是接12V接地
但是高壓線圈 還是無點火情況
怎麼測高壓線圈有無壞掉
我用三用電表量 都有輸入電壓跟電流
但輸出都沒反映

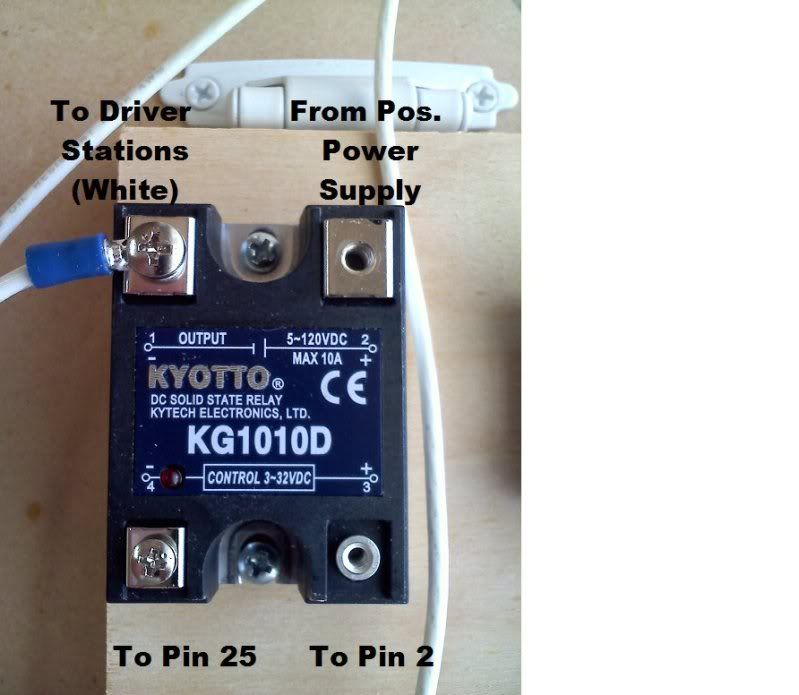

是用這個固態繼電器
