請問一下一台十年的空壓機要怎麼安裝???

等等
個人積分：1分
文章編號：46177307

1分

樓主

2013-09-16 16:39

請問一下各位高手,
家裡有一台十年的天鵝牌空壓機,想再拿出來用,不知如何安裝,想問一下?

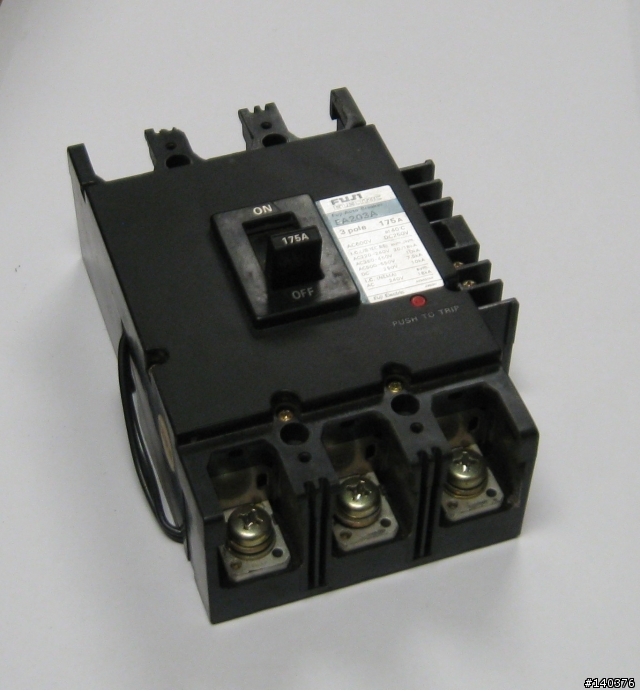

1.從標籤看來是用三相電源,電線要怎麼接?家裡以前有開工廠應該有三相電源,有找了一下,有找到一個電箱裡面有接一個富士Breaker,如下圖的型號,不知道是不是?
請問一下一台十年的空壓機要怎麼安裝???

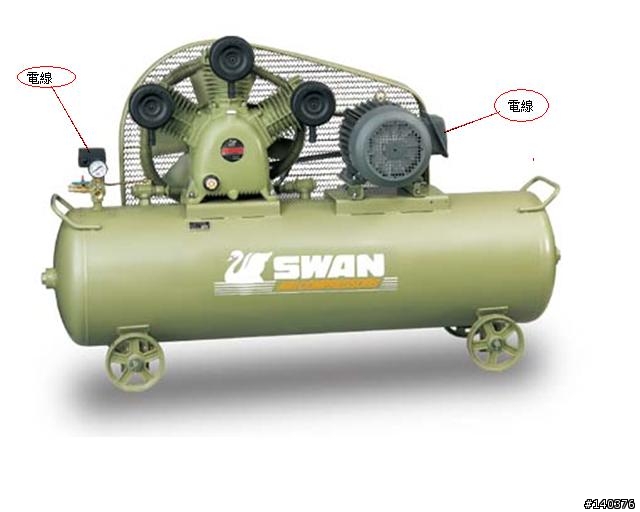

2.空壓機上有兩條電線,一條粗的從馬達上接出來,這一條應該是接三相電源的吧,請問要如何接?另一頭壓力錶上方還有一個白色盒子有接出一條比較細的電線,不知這一條電線是做什麼的?而要如何接?
請問一下一台十年的空壓機要怎麼安裝???

3.很久很久沒有用的空壓機,可以知道有壞掉嗎?開機前有要做什麼檢查或保養嗎?

謝謝各位高手的解答..

2013-09-16 16:39 發佈

文章關鍵字空壓機

4399218

4399218
個人積分：610分
文章編號：46178095

610分

2樓

2013-09-16 17:14

拿三用電錶,AC檔
檔位一定要比電源高,如:1000V
三條線的任兩條線怎麼量應該都是一樣:如
1-2 2-3 3-1 都是220V
空壓機油+空氣濾芯要換

等等 wrote:
請問一下各位高手,家...(恕刪)

勁揚丫德哥

jeckmin

jeckmin
個人積分：729分
文章編號：46178880

729分

3樓

2013-09-16 17:51

1.Breaker要配合馬達.175太大.
看馬達銘板.3相還要加接觸器(含OVER LOAD RELAY)
2.壓力表旁是空壓開關.控制接觸器--馬達運轉.

johnnylee1020

johnnylee1020
個人積分：64分
文章編號：46180626

64分

4樓

2013-09-16 19:53

上圖是18T的電磁接觸開關
要有過載保護的

版主圖片上的那種應該不適合
可以看一下馬達的馬力問電料行

接法其實不難
主電源就接電磁開關的上面三點
馬達就接下面過載三點
壓力表那條（右邊細的綠色線）就接開關上另一點
至於那一點你要看一下接觸器的電路圖

如果都接好了
主電源送電馬達就會運轉了
看看馬達轉的方向對不對
最簡單的方式就是摸一下抽氣口
看是不是吸氣
不是的話就看要把三根主電源或是過載那邊的任意兩條電源線對調
大致就是這樣

如果本來就沒壞
線接對就沒什麼問題
如果不動大概就是馬達壞了

這種空壓機還蠻好顧的
只要每天把儲氣槽的水排出
不太需要什麼特別保養
最多就換個空壓機油吧
不過我們工廠的好像都沒在換的樣子 @@

osla

osla
個人積分：2443分
文章編號：46181529

2443分

5樓

2013-09-16 20:54

等等 wrote:
請問一下各位高手,家...(恕刪)

那顆馬達上方有個銘排, 你拍給大家看看. 說不定只是單相喔~~XD
感覺三相馬達不會有那個方型小盒子(很像是啟動電容器放置的位置)

evanchiu2003

evanchiu2003
個人積分：15分
文章編號：46182676

15分

6樓

2013-09-16 21:56

單看外觀猜測應該是 5HP 到 10HP 型式那一級的吧？！如果是
的話，無熔絲開關應該、大概、也許不會超過 175A 的一半才是
，175A 電路出毛病時，應該蠻危險的；之前用50HP螺旋式空壓
機，無熔絲開關也用不到那麼大安培數的說！

這類空壓機，自己接觸到的問題，大多是汽缸頭機件磨損，進排氣
舌片異常，壓力開關異常，其它機件都應該還好。

電路喔：無熔絲開關〈或含漏電斷路型或另外加裝〉>>電磁接觸開
關〈這部份機器上應該有個長方盒子吧？電磁開關就在裡面，如果
沒有就要另外安裝囉！〉>>>>積熱電譯的數值記得要調整到適當數
值，不然會一直跳脫希望有幫到您！

always CoCa Cola

always CoCa Cola
個人積分：4062分
文章編號：46211298

4062分

7樓

2013-09-18 14:27

應該是220三線式吧,,,,,,,,,,,,,,,

axxxxa

axxxxa
個人積分：154分
文章編號：46228365

154分

8樓

2013-09-19 15:11

等等 wrote:
請問一下各位高手,家...(恕刪)

樓主，建議你找懂自動控制的人來幫你，雖然這線路很簡單，但是弄錯還是很危險，
你拍這個無熔絲開關只是一種過載保護裝置(175A，整台空壓機燒光了它恐怕也幾乎
不會跳脫)，你需要的是一種有電磁鐵可以控制通或斷電的電磁開關(如四樓所貼)，
白色盒子那兩條比較細的電線要從電源端跟線圈串接(氣壓夠的時候自動停)，就算畫
圖給你恐怕你也會接錯....

等等

等等
個人積分：1分
文章編號：46318142

1分

樓主

2013-09-25 11:21

不好意思,這星期有回家照了照片,這樣應該比較容易懂..
照片是用手機拍的,不過是晚上拍,

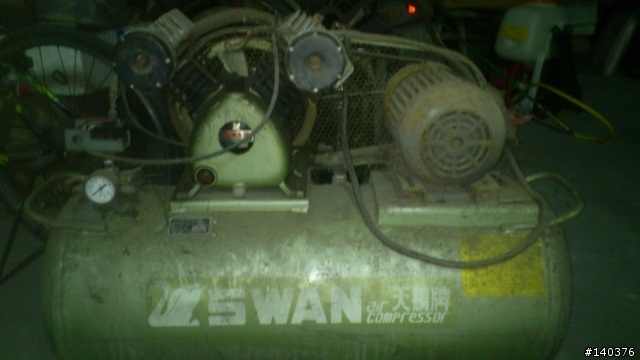

天鵝牌空壓機全圖,年份是1990年的,型號MVU-201,天鵝網站己找不到此型號

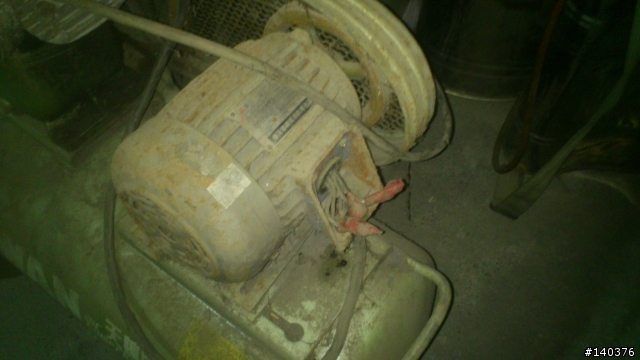

有電線的兩個地方,一為馬達,為東元電機的,上面有寫為三相,電線上的紅色電火布應該是當初廠商拉線接的,有拉出三條電線,不知道馬達這邊這個盒子是不是只有電線,還是有其他電路元件被拆掉??

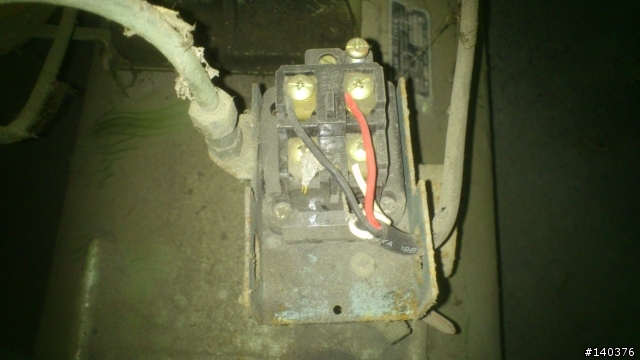

第二個地方為壓力表上方的盒子內部,也是有鎖著三條電線..

這個Breaker照片是在網路上找的,實際上是從台電電線接著,在牆壁上的電箱裡,上面有寫3 pole,就是三相的意思嗎?

這樣的空壓機的電線就可以接了嗎??要怎麼接啊?算一算一共有六條電線,還是需要別的元件??目前找到的電源如上圖的Breaker,如果是三相電源,ON了之後可以用三用電錶量嗎??怎麼量?
感謝各位達人的解答.....

axxxxa

axxxxa
個人積分：154分
文章編號：46318548

154分

10樓

2013-09-25 11:40

等等 wrote:
不好意思,這星期有回...(恕刪)

樓主，給你一個建議，你乾脆說你住哪一帶，徵求看有沒有附近會配線的網友能抽空去幫你，
我住台中東區用得到就私訊給我，從你的發問內容我真的不建議你自己動手...

(連電磁開關也先不用買，先馬達直接送電看有沒有壞，壓力開關的動作跟接點是不是
ＯＫ再說..)
