[請教]大宇-祡油引擎-24V充電用發電機接法

leonmaxmax

leonmaxmax
個人積分：29分
文章編號：38184092

29分

樓主

2012-09-02 1:39

請教01版上的神人大大
依照片上所示
要如何接到電瓶?
目前測試此125KW柴油引擎發電機組運轉至1800RPM(60hz)
測量下並未發電
是否需要激磁?
可否詳細說明接法及各接點名稱
有接線圖最佳..謝謝!!..... 謝謝指教

點圖可以放大

2012-09-02 1:39 發佈

文章關鍵字大宇祡油引擎發電機 24

KiKiUnicorn

KiKiUnicorn
個人積分：4825分
文章編號：38187645

4825分

2樓

2012-09-02 10:48

leonmaxmax wrote:
是否需要激磁?
可否詳細說明接法及各接點名稱
有接線圖最佳..謝謝!!.....

這種機器應該都有說明書吧？
回去找賣機器的業務比較快！

人類中最卑鄙無恥的是，權力擁有者和諂媚權貴者，藏身安全場所歌詠戰爭，用愛國心將無知者送往戰場！

chadhsieh

chadhsieh
個人積分：64分
文章編號：38188672

64分

3樓

2012-09-02 11:48

leonmaxmax wrote:
請教01版上的神人大...(恕刪)

這是大樓的備用發電機組吧
照片上是皮帶帶動的用來充電的小發電機

滿多大樓的備用發電機組
這個充電機都沒接線
只要啟動用的電瓶
有使用市電的全自動充電機就可以了。

leonmaxmax

leonmaxmax
個人積分：29分
文章編號：38190213

29分

樓主

2012-09-02 13:38

KiKiUnicorn wrote:
這種機器應該都有說明...(恕刪)

翻過原廠說明書
全部都是英文.....

只有構造圖沒有接線說明..... 滾來滾去

chadhsieh wrote:
這是大樓的備用發電機...(恕刪)

是大樓或工廠的緊急備用發電機沒錯
一般也是使用控制箱裡面所附充電機
問題是接不接不是小弟我能決定
是業者...

此發電機組目前已經組裝並完成負載測試
就差這一小部份
怕是交機後業者要求現場補接
就糗大了...

小弟目前公司是從事發電機製造及機組買賣
這發電機組裝配線工作以前是外包給專業做的
現在公司為了省錢都自己來了
也沒有其他師傅可以請教
是否有大大們了解這部分的接法
謝謝!!

無名困螻蟻，有名世所疑

timo12

timo12
個人積分：0分
文章編號：38192251

0分

5樓

2012-09-02 15:58

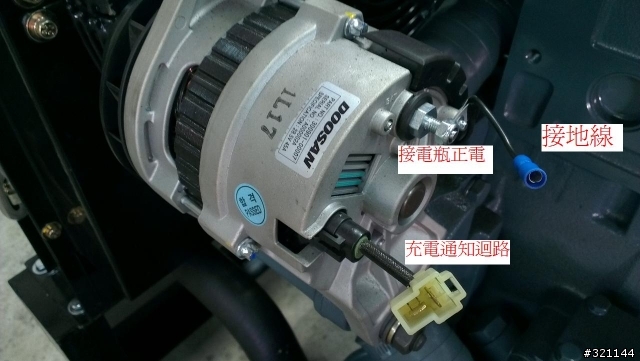

大致上線路接法如照片所示！

其中充電通知迴路一般是控制充電顯示燈號的負極，如果沒充電端子兩端就會導通(單純控制負極導通於否)！

發電機開始充電後，就會形成斷路讓燈號熄滅。

希望有幫助您！

leonmaxmax

leonmaxmax
個人積分：29分
文章編號：38195556

29分

樓主

2012-09-02 20:01

timo12 wrote:
大致上線路接法如照片...(恕刪)

謝謝t大指點
您的意思是說如果小弟若不要裝設指示燈
那只要將B柱裝在電瓶+極
外殼接在負極即可?
不需要持續或者啟動時激磁嗎?

之前組裝過的大陸30KW~150KW引擎
都會附有一塊調節器
此調節器之F端接到車用發電機F端
做為持續激磁

無名困螻蟻，有名世所疑

timo12

timo12
個人積分：0分
文章編號：38200226

0分

7樓

2012-09-02 23:47

喔～要更正一下接法！

充電指示線路是要進電源接紅火電源

無發電時一端會接地使兩端導通，激磁通電後則因接地端電壓回到12V無壓差切斷供電。

充電系統

很久沒手工接線有點生疏了，提供的資料給你參考摟！

接反了線路頂多不會激磁，在試試看是哪隻腳位是進 or 出

chadhsieh

chadhsieh
個人積分：64分
文章編號：38200845

64分

8樓

2012-09-03 0:18

timo12 wrote:
喔～要更正一下接法！...(恕刪)

他那顆發電機應該是交流發電機附有自動調整整流器的
銘版上就有寫輸出電壓和電流
這種發電機應該都是ic板上自動調整的
不用外激磁
銀色螺絲頭接B+
黑色搭鐵
T插是控制用的，有的去控制啟動馬達的線路
充電發電機沒有轉速接點 close 可以接通啟動電路使啟動馬達可以動作
充電發電機轉速達到到幾百rpm後接點 open 啟動馬達電路被斷開
可以保護啟動馬達
如果引擎起動中有人誤把發電機轉到 start 位置
也會因該t插接點 open
啟動馬達不會動作進而保護啟動馬達和飛輪。

leonmaxmax

leonmaxmax
個人積分：29分
文章編號：38201794

29分

樓主

2012-09-03 1:15

timo12 wrote:
喔～要更正一下接法！...(恕刪)

感謝T大與C大的指點讓小弟受益良多
這幾天就依照兩位大大的方法來測試看看
感激不盡... orz
