請問
如果我有一個led正負極..還有一個電池正負極...請問我要如何接..我試了好幾次..還把開關拆了..還是搞不懂...網站收尋也找不到相關的...請問各位..可以告訴我怎嚜接嗎
求救 3p帶燈開關接法

2012-01-29 19:31 發佈

文章關鍵字燈開關接法

子彈打中毛

子彈打中毛
個人積分：42分
文章編號：33545092

42分

2樓

2012-01-29 19:36

wen051571 wrote:
請問如果我有一...(恕刪)

.......拿個電表量不就好了

另外我看很多帶燈開關，他的燈吃的都不是12V，硬接上去的話，後面的負載就會有問題

白目寶寶

白目寶寶
個人積分：1分
文章編號：33546522

1分

3樓

2012-01-29 21:10

大大....試看看.LED負極及開關1.接電池負極電池正極接3.LED正極接2.......這樣子.開關ON時.燈亮.LED也亮......反之則不亮

joba038

joba038
個人積分：41分
文章編號：33546545

41分

4樓

2012-01-29 21:11

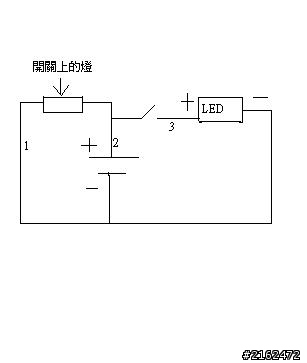

如果沒錯的話...2要接火線(正端)...1接負端...3接負載端!

簡單的說...
電池負端要接1跟LED負極
2接電池正極
3接LED正極

應該是這樣...最單純的接法!

joba038

joba038
個人積分：41分
文章編號：33546684

41分

5樓

2012-01-29 21:19

這樣接開關燈會恆亮...上面大大的是開關燈跟LED會一起關掉跟打開,,,看看版大喜歡哪一種接法!!

wen051571 wrote:
請問如果我有一...(恕刪)

羊牧

羊牧
個人積分：150分
文章編號：33553452

150分

6樓

2012-01-30 9:20

wen051571 wrote:
請問如果我有一...(恕刪)

兩種接法..

1接負電
2接正電
3為開關開啟正電輸出
PS:這樣開關上的燈會常亮,就像樓上的圖示般。
----------------------------------

1接負電
2為開關開啟正電輸出
3接正電
PS:這樣開關上的燈會隨開關啟滅,就像樓上的圖示,將2跟3位置對調。
-------------------------------------

如果要負電作為輸出,將相關位置的正負電對調...

PPS:請確認開關上內的燈是直流12V的!!就向網友說的,很多開關燈都是帶交流110V的!!
看你手中那顆開關像是110V用的,一般如是12V直流的話,都會另外標示(如貼貼紙)。

Yang-mu

wen051571

wen051571
個人積分：9分
文章編號：33557581

9分

樓主

2012-01-30 12:45

謝謝各位的解答....有感謝..我已經了解...終於搞定了..真開心...大家新年快樂...賺大錢

kings0119

kings0119
個人積分：88分
文章編號：52598246

88分

8樓

2014-10-12 16:37

羊牧 wrote:
兩種接法..1接負電...(恕刪)

你好,我有加裝霧燈,車行老闆幫我DIY的
也是像樓主一樣3P的~
因只接兩條線開關不會亮,常常霧燈開了忘記關!!
我該如何接才能讓她亮呢?

羊牧

羊牧
個人積分：150分
文章編號：52598510

150分

9樓

2014-10-12 17:01

kings0119 wrote:
你好,我有加裝霧燈,車行老闆幫我DIY的
也是像樓主一樣3P的~
因只接兩條線開關不會亮,常常霧燈開了忘記關!!
我該如何接才能讓她亮呢?(恕刪)

你好
你說要讓他亮是指開關的燈嗎?

最好將開關拍照上傳來看較準確(側邊/上正照等)

如果確定是上樓主一樣帶燈開關(要確定是否為12V指示燈?)(如果不是12V用的，就要換一顆12V專用帶燈開關)
可以以上6F我的文章，接法去接...

如以你文字敘述...可能是第3腳位未接上電源(+/-)，所以開關指示燈不會亮...

--------------------------------------------

補充...
我覺得這開關是否帶燈指示，都不重要。有可能開關位置太低，沒看到也會再忘了關!!!

建議將加裝的霧燈的電源，由一顆繼電器來啟動。繼電器電源可以用小(夜)燈或大燈給他啟/閉..

這樣就不會忘記關閉了!...只要小(夜)燈/大燈關閉霧燈也隨之關閉，開關只是霧燈的總電源。

真正原廠霧燈開啟，是需要小(夜)燈開啟後。霧燈才有法啟動的。

如果小(夜)燈/大燈在熄火下車後還忘記關閉，那在裝什裝置也沒用了!!!

Yang-mu

kings0119

kings0119
個人積分：88分
文章編號：52598896

88分

10樓

2014-10-12 17:36

羊牧 wrote:
你好你說要讓他亮是指...(恕刪)

是的開起霧燈,開關跟著亮
剛剛已經去車上看過,我會自行重新購買過12V專用,車上的是110用的!!
回來剛好看到大大回文,等等在去車上拍張照給大大看!我霧燈是跟著電門啟動!!熄火也會關閉~
畢竟霧燈非必要開啟,實在是讓對向車道不便!!
