家裡有一台車實在是太少開
每次都放到電瓶沒電
想發動的時候都要帶一顆電瓶去
真的很煩

而且常常這樣把電瓶搞到沒電
對電瓶跟發電機都不好
所以..........
想要在路邊幫電瓶充電
只有一種可能
就是利用太陽能板
當然.......
還必須要有太陽

要做好這個系統
首先要量你車頂有多大的面積可以安裝太陽能板
以這台車為例
大約是50*100CM
對應的太陽能板是60W-70W

太陽能~行動充電器~10/14更新

MONO or POLY（单晶或者多晶）POLY
Maximum power (Wp)（最大功率）60wp
Maximum power voltage (V)（最大工作电压）17.2
Maximum power current (A)（最大工作电流）3.48
Open circuit voltage (V)（开路电压）21.7
Short circuit current (A)（短路电流）4

因為裝在平的車頂上
在晶片上選擇多晶太陽能板
有較多方向的光線接收能力
如果裝在一般家裡屋頂固定方位的話
則可選單晶太陽能板

太陽能~行動充電器~10/14更新

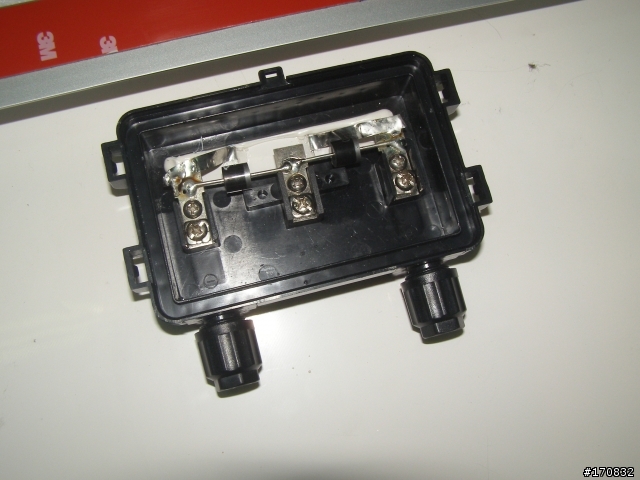

在太陽能板背面
是個簡單的水接線盒
裡面安裝了二級體防止電流逆流

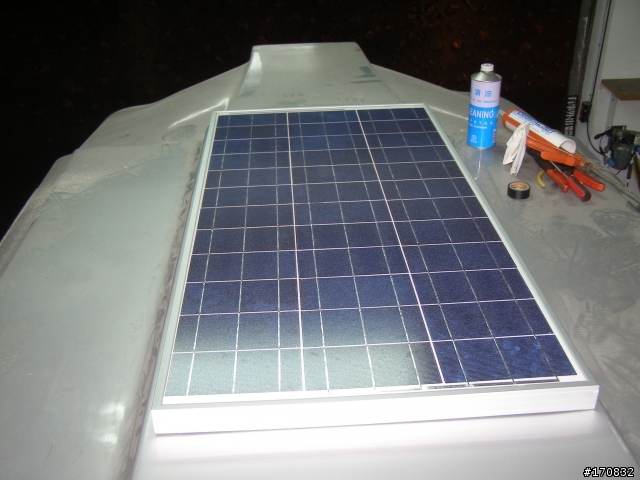

安裝上

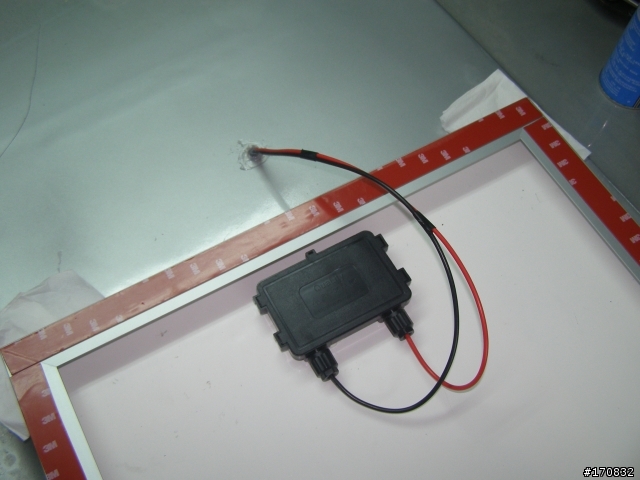

必須在屋頂上打6mm的小洞走線

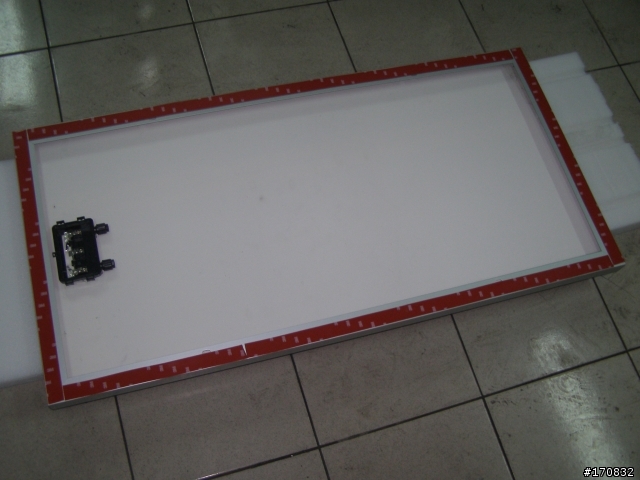

太陽能板則是使用3M雙面膠固定

太陽能~行動充電器~10/14更新

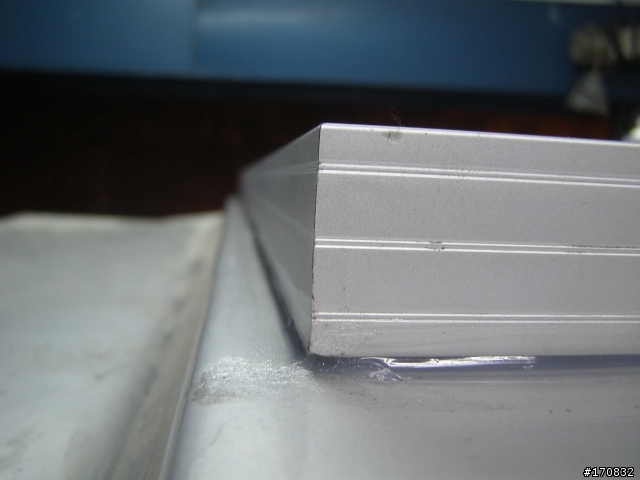

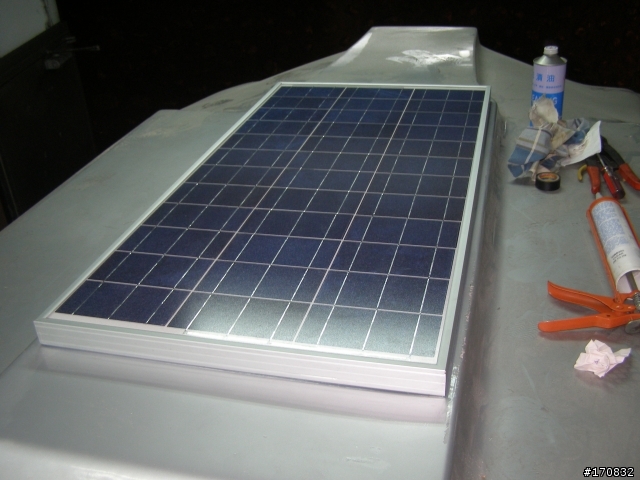

再塗上整圈的矽利康做防水
確保雙面膠不易變質

太陽能~行動充電器~10/14更新

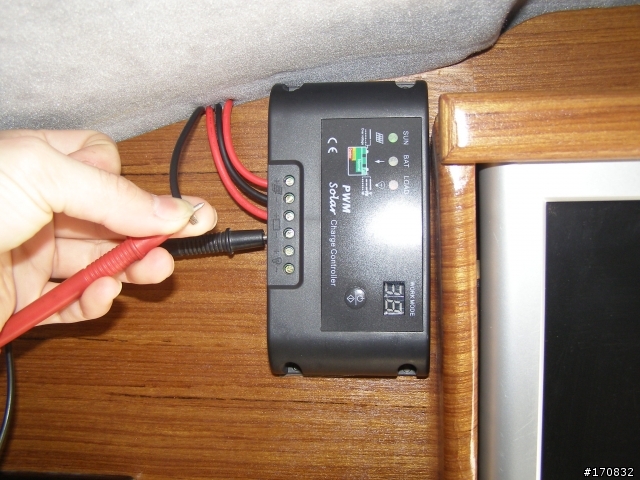

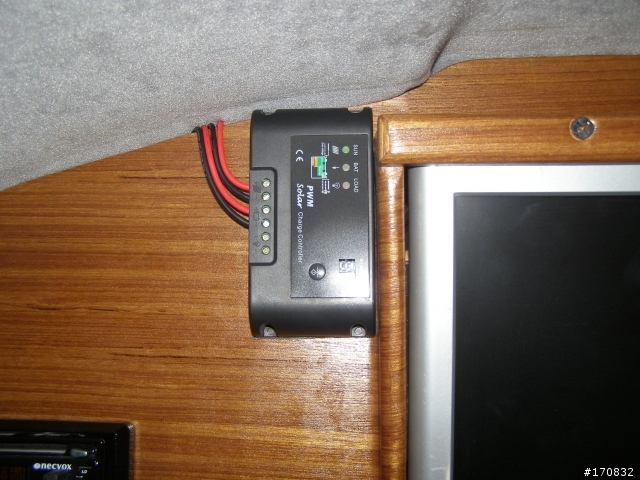

最後還必須有一個太陽能板控制器
確保你的電瓶在充電時不會過充
充電時採脈波充電
充飽自動斷電
當電瓶電壓降低時恢復充電

太陽能~行動充電器~10/14更新

目前上面的系統裝好還不到一周
天氣一直都是陰天
無法觀察有沒有發揮功效
等天氣轉好後再補上充電測試

10/14更新---------15樓

2012-01-14 1:48 發佈

文章關鍵字太陽能行動充電器 10/14

忻媽咪

忻媽咪
個人積分：2分
文章編號：33305932

2分

2樓

2012-01-14 2:03

樓主如果可以改成車頂架型式會更好～
一來不會局限車行，二來不需在車頂打洞！又可變成可拆卸式。

傑~*

傑~*
個人積分：233分
文章編號：33306301

233分

樓主

2012-01-14 2:37

忻媽咪 wrote:
樓主如果可以改成車頂...(恕刪)

當然可以裝在車頂架上是最好的
可惜這台車沒辦法

劉老先生

劉老先生
個人積分：24分
文章編號：33307637

24分

4樓

2012-01-14 8:40

Dear 樓主
坦白說利用PV對動力電池充電實為係緣木求魚
因為車用電瓶屬於動力電池非再生能源用的『深循環』電池...

請速檢修原車載發電系統
安全是唯一回家的路

祝順心

真人不說假話

真人不說假話
個人積分：52分
文章編號：33308455

52分

5樓

2012-01-14 10:11

傑~* wrote:
家家裡有一台車實在是太少開
每次都放到電瓶沒電
想發動的時候都要帶一顆電瓶去
真的很煩

那就賣掉不是比較省事

省了帶電池

省了安裝太陽能

不過

看圖片

樓主是準備好了吧

奉勸

屋頂亂開動

滴水亂亂漏

nyko1225

nyko1225
個人積分：1287分
文章編號：33315018

1287分

6樓

2012-01-14 20:54

我最欣賞能動口說也會動手做的人了

成敗是一回事

畢竟有收到實做的經驗

下次應該就是拿掉引擎

換顆電動馬達了

希望有後續報導

傑~*

傑~*
個人積分：233分
文章編號：33319287

233分

樓主

2012-01-15 1:12

劉老先生 wrote:
Dear 樓主坦白說...(恕刪)

你好
可能我文章上沒有提的很清楚
目前車上安裝愛馬龍100D26的電瓶
就我個人的認知
愛馬龍應該也算半個深循環電瓶了

AMARON--世界第一電池集團-美國JOHNSON.CONTROLS 產品之一(客戶滿意度最高之電池）銀合金科技，長壽命電池--各大汽車雜誌推薦，日本國內改裝車雜誌強烈推薦使用
出電最強-壽命最長-深放電循環是一般品牌的一倍-改裝車族最愛 --網友評價最高-

停放時漏電狀況小於100mA
發電機狀況也正常
但當車子停放1.2個月時
100mA累積起來也很可觀
才會導致電瓶沒電發不起來

其實用不用深循環電瓶
要看你在夜間時有沒有用電瓶吧
如果只是補足小電量
任何電瓶都無所位

真人不說假話 wrote:
那就賣掉不是比較省事...(恕刪)

這台車因為特殊原因
有特殊任務

nyko1225 wrote:
我最欣賞能動口說也會...(恕刪)

感謝你的認同
現在因為網路發達
很多人話都是說說而已
還是要自己做過才知道啦

我以前有顆電瓶
車子也很少開
但每天都有在充電
竟然用到五六年之久
如果這小小太陽能板能延長電瓶壽命的話
是非常划算的投資

劉老先生

劉老先生
個人積分：24分
文章編號：33319876

24分

8樓

2012-01-15 2:10

Dear 樓主
要研究或做實驗都OK^^

務必注意自身及其他用路人安全

有空的話....建議善用googlen搜尋『動力』&『深循環』電池的產品特性

祝順利平安

傑~*

傑~*
個人積分：233分
文章編號：33320180

233分

樓主

2012-01-15 2:57

劉老先生 wrote:
Dear 樓主要研究...(恕刪)

你好
基本上我已經有google過了
但都是一堆理論沒有實際比較
唯一快速的分別應該就是是否能完全放電再充回吧

這顆愛馬龍已經使用一年多也完全放電過好幾次
放到電壓不到6V
但充回後用電瓶測試器測量都還可以提供800CCA
內阻3.多
效能完全沒衰退

普通電瓶根本無法放電至12V以下
這是否能判斷他為深循環電池??

傑~*

傑~*
個人積分：233分
文章編號：33410109

233分

樓主

2012-01-19 16:21

新增充電測試
-----------------------------------------------
終於等到一個好天氣
可以實際測試發電量有多少

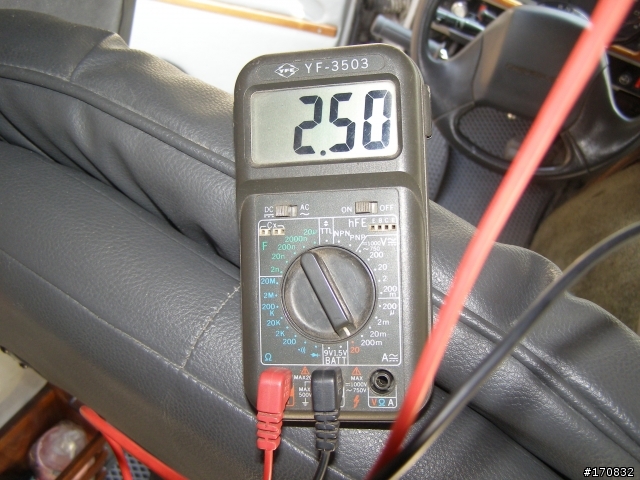

中午大太陽電流2.5A

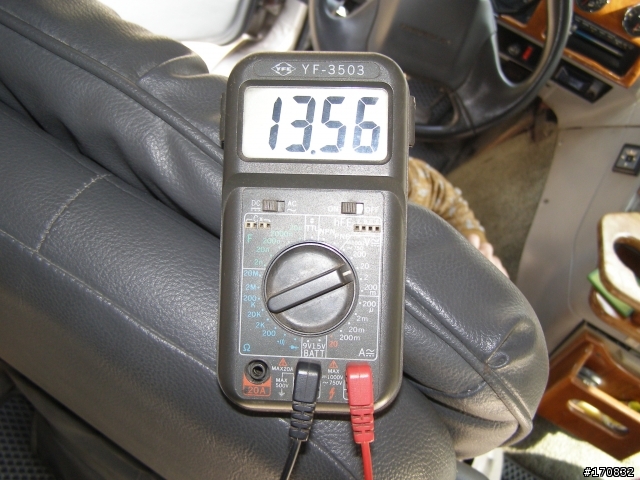

充電電壓13.56V(持續上升中)
充飽時電壓保持在13.8V

如果車子小電瓶也小就不需要買到這麼大的太陽能板
20W的足以應付一般需求
大概2000塊就可以搞定整組設備(太陽能板壽命為20年)
(麻新脈波充電器一台約1500左右.還不含電費.充電麻煩須要插頭)
實在是非常划算
