[分享]打造數位行動娛樂中心(圖多)

話說約莫四個月前，小弟突然因為失戀而變得很閒，傷心之餘，也想找點事做來填滿空缺的生活，這時，腦中突然閃過一個念頭，咦~~~何不趁現在為下段戀情做準備呢？那……該做什麼準備？哈，是不是會出去玩？之前出門一直憑著紙本地圖的我，雖然方向感還不錯，但偶而也會被一些”古老城市”的彎曲小路搞得頭暈目眩。自從 DIY裝了”天行者GPS測速雷達”後，完全感受到GPS的強大威力


只有測速雷達用GPS怎麼夠？一定要來個導航的啊！嘿~~那還能在車上幹嘛？喔耶，看電影、唱卡啦ok！還有呢？看出遊的照片……還有還有……
哈~~~數位行動娛樂中心的構想就從這裡發跡了。

要同時達到這些功能，粗略想了一下，需要能插卡還能video in的導航車機一台+點唱機一台+audio in的音響主機，喔喔~~需要一大群小朋友了，而且還不知道有沒有這樣的產品……

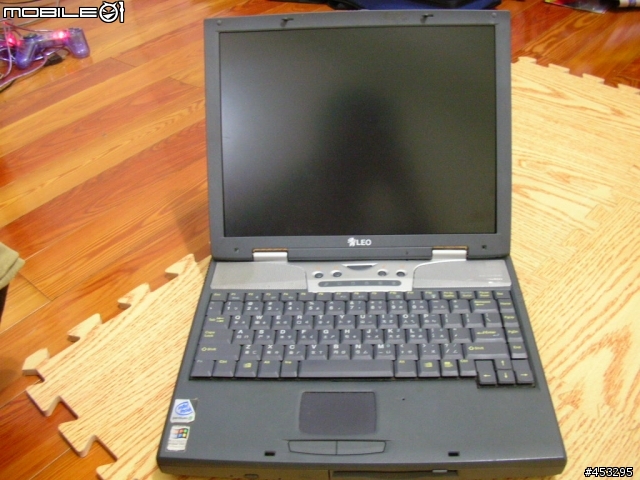

來個Car PC如何？一台就能滿足幾乎所有的功能，也就在這個moment，眼角餘光掃視到牆角那台四年多前當兵時買來考CCNA的notebook，老兵不死，只是日漸凋零……不行不行，我一定要給它第二春，就這樣，本文的女主角上場了：LEO DesignNote 3830


在此也順便引見一下本文的男主角，雖然耗油，但結構扎實的陸上行動堡壘98 Ford Mondeo，是部德國血統台灣組裝的電腦車

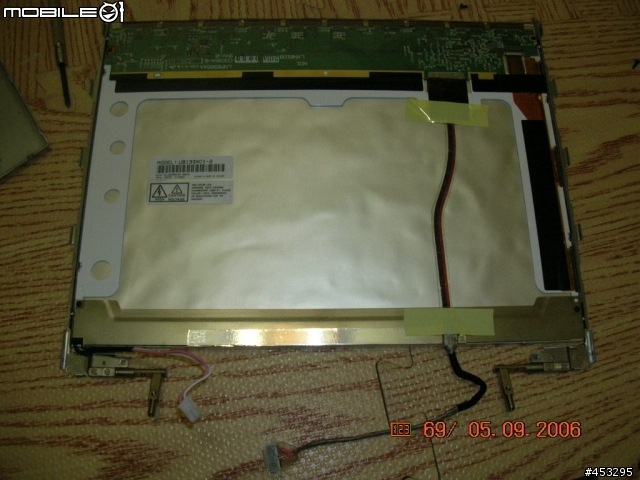

一般而言，歐系車在設計及組裝上的邏輯較日系車輛複雜，幸虧有熱心車友架設了mondeo車友會的網站http://www.mondeo-tw.org提供了非常豐富及詳盡的技術資料，這也是本文能順利完成的主要知識來源之一。好了，回到正題，女主角的身材是celeron 1G、256MB RAM、10G HDD，嗯~安裝個XP應該不是問題，但我完全不想只是買個notebook架把它擺在車內，目標是要做到破壞原車最少，最好可回復，並且要有整體感的成品。而這也意味著我想把主機和LCD分開，而馬上面臨到的問題就是，螢幕要另外買再用D-sub外接？還是用本來這個？用D-sub外接似乎是一個較為簡單的方案，但接頭、接線跟LCD的體積實在都太大了，原來的NB用的超薄LCD似乎才是王道，但……中間的連接線要如何延長呢？不管，先拆開研究一下接線吧！LCD模組是友達光電的前身聯友光電(unipac)的產品


接線有兩條，分別是backlight的電源及訊號輸入


想當然爾，找遍電子街就是找不到如此小的接頭加上相同的線。好吧，只好買硬碟用的排線拿起烙鐵一條一條焊。這個線真的”非常細”，拿著精密鑷子花了好幾天工夫才告完成

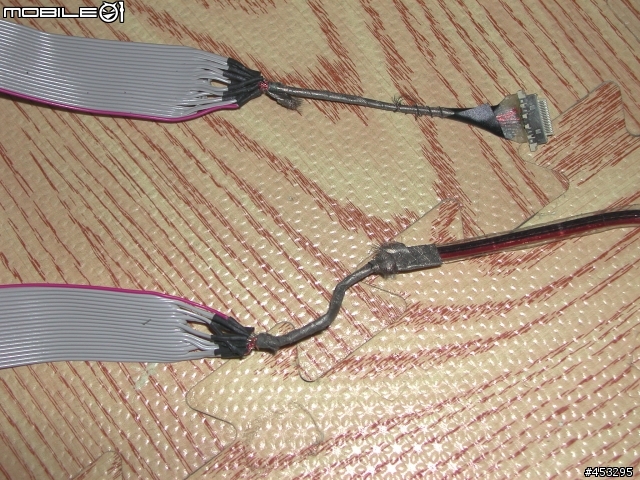

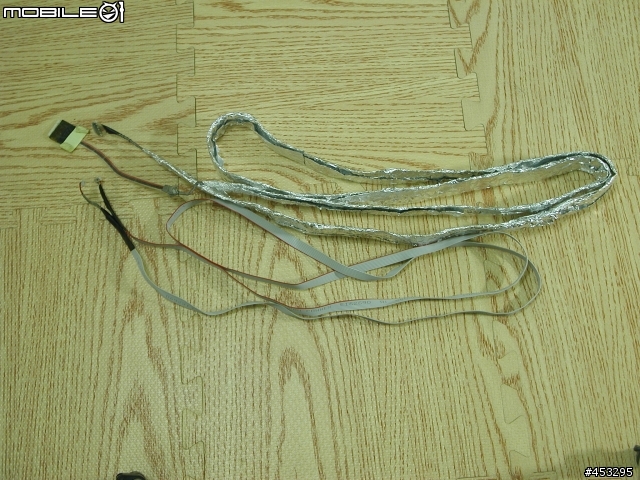

由於原廠訊號線使用的是外層有金屬薄膜的遮蔽線，所以排線端採用每條線中間間隔一條線的接線法，然後外層再加鋁箔包覆(訊號線需要，backlight電源線就不需要了)

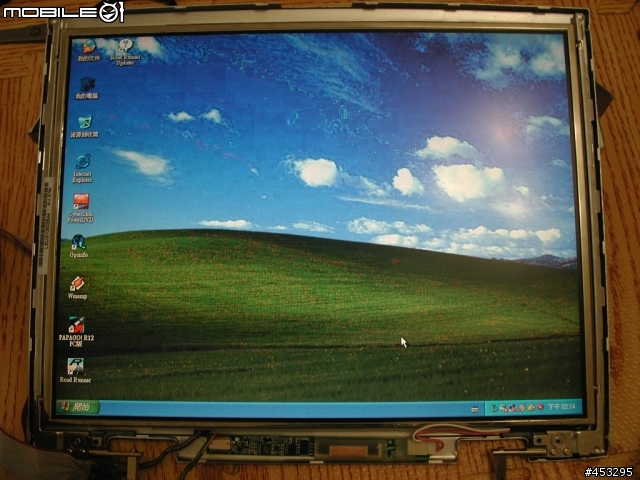

這種方法雖然很”土”，但效果不錯，中間延長了兩公尺，看來無色偏及mura，畫面也不會閃爍，問我沒加鋁箔會怎樣？嗯~~XP的綠地就會開滿小紅花


畫面上藍天白雲的部份也會一堆mura跑出來

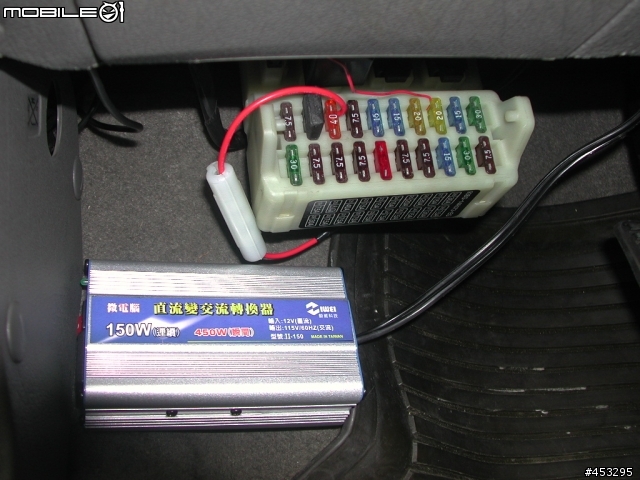

焊完之後，總算是克服第一個大難題了，接下來就是解決電源和音效的問題，因為notebook電源是DC 9V，無法直接使用車用12V，而且車上電源通常會在12~14V間跳動，就算它是吃12V的，直接使用也不好，原來是想採用DC to DC的變壓器，但由於成本較高，而且其也是採用DC to AC後再轉DC的方式，乾脆就採用最簡單的方法，買一個DC 12V to AC 110V的車用變壓器，再直接插notebook原本附的變壓器即可，但必需確保熄火後電源即不再供電(我不想因為Car PC忘記關弄到車子沒電要叫道路救援啊~~)。因此施工方面是從保險絲盒引一條過ACC的電，先經過一另保險絲，再進入DC 12V to AC 110V 的變壓器

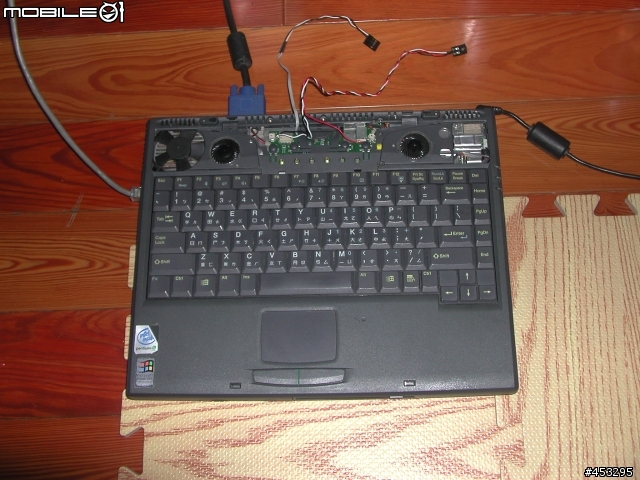

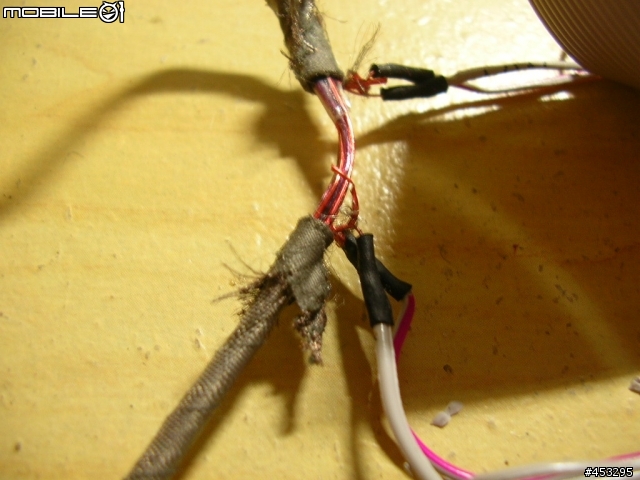

音效的部份，由於這台notebook音效的輸出應該是只做line out，並非放大後再輸出，訊號小的只有螞蟻聽得到，所以就在電子材料行買了立體接頭，從它的喇叭端子把訊號接出來準備輸入汽車音響，也順便將電源按鈕的電路拉出來以便從中控台控制，另一方面也能單拆主機下來做軟體更新或重灌

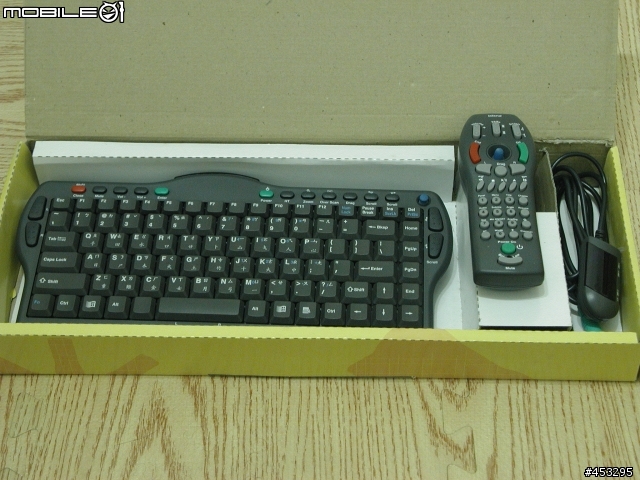

好啦，下一個問題緊接出現，在車上要如何使用滑鼠與鍵盤呢？鍵盤是OK的，只要是無線的就好，車內空間夠小了再加上一堆線可能會”起笑”，不過又沒桌子，滑鼠怎麼辦？總不能放在大腿上滑吧！本來是打算裝觸控板，不過就是找不到賣13.3吋的觸控板，於是就上了y拍尋寶，先是買了這一款滑鼠像遙控器的ps/2鍵盤滑鼠組

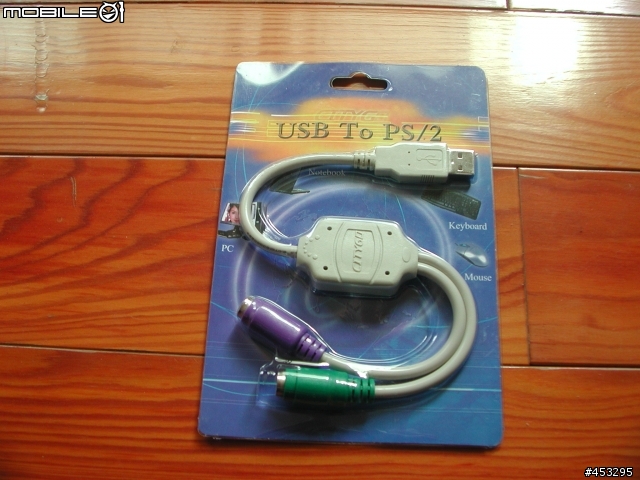

不過此組合最後宣告失敗，因為notebook只有usb port，沒有ps/2，試過兩三個牌子的usb轉ps/2連接線


不是滑鼠不能動，不然就是鍵盤出槌，幾經詢問之下，才知道這種線相容性不到20%

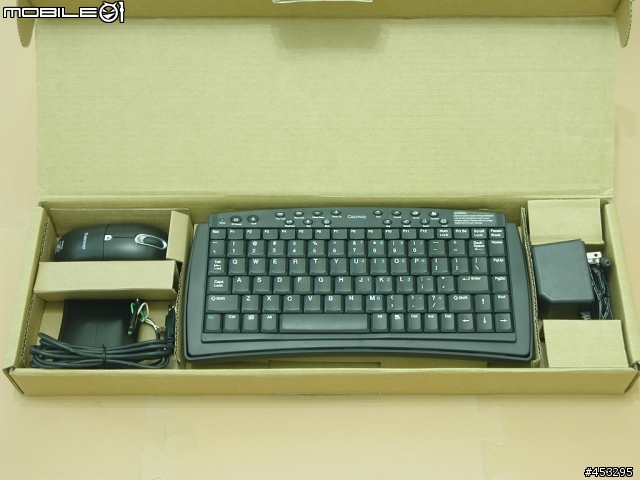

只好再回到y拍上，買了這一組很炫的無線鍵盤”飛鼠”組


它是USB接頭，RF傳輸，滑鼠內鍵陀螺儀，只要握住滑鼠上下左右”比”，就可以移動滑鼠了(相關資訊請看http://www.thg.com.tw/article_000018601.html)！

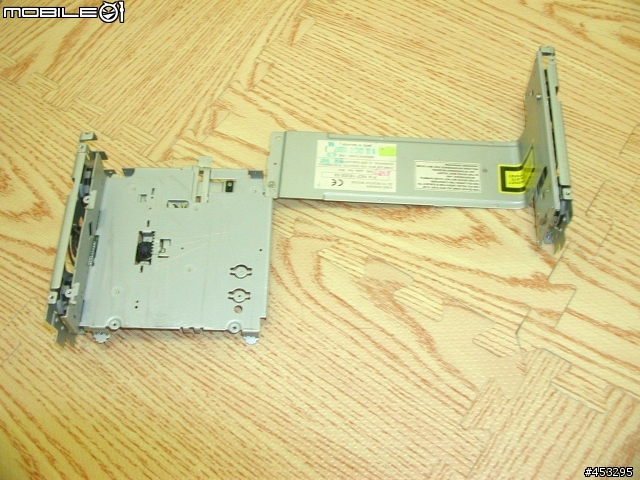

一切基礎建設抵定之後，就實際到車上看看安裝的空間吧！主機看來看去就是助手席手套箱下方是最適合的啦！一開始考慮到車輛行進震動對硬碟的衝擊，就利用已故換片箱內的防震機構做了一個主機座

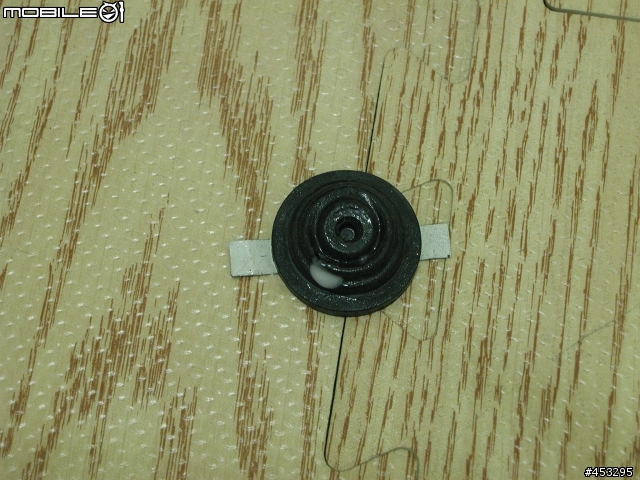

但由於notebook重量過重，經過幾次測試之後，有一個避震腳座油封就破了

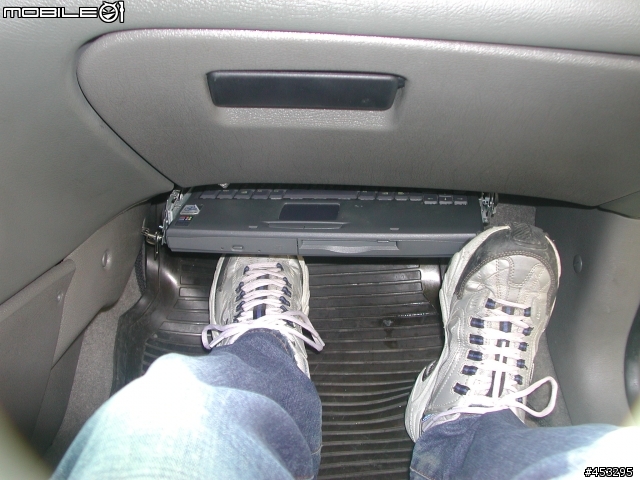

而且安裝此避震架會使得主機位置過低，一不小心就踢到

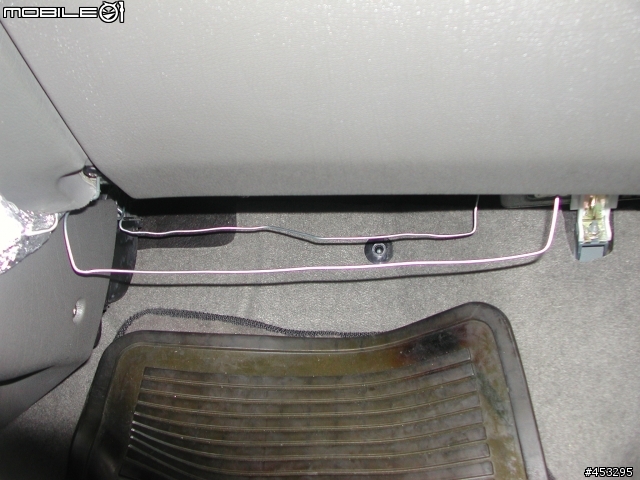

就在這時爬到一篇文，發現好像有裝過Car PC的人沒使用什麼避震，硬碟還是活得好好的，所以就改用最簡單的方法--”鉛線”，做成支架，如此便完成了主機的家

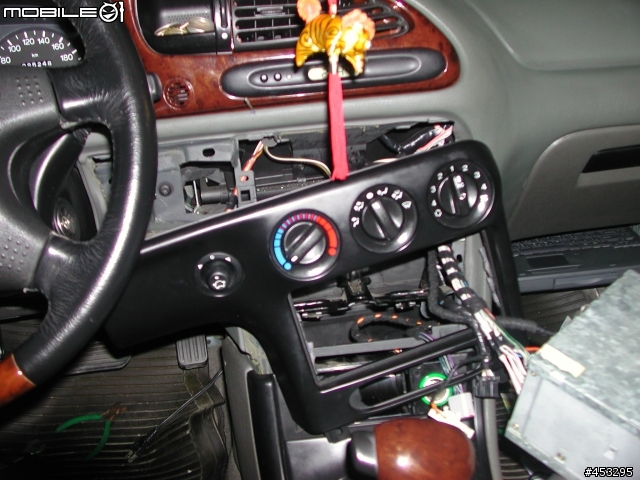

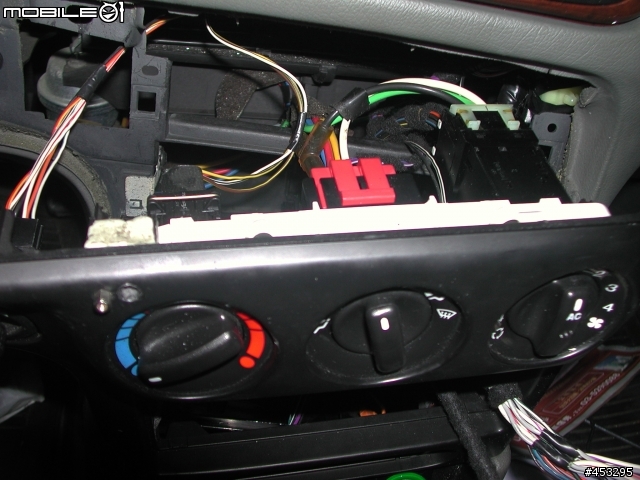

主機完成後，進行到我”朝思暮想”了好久的部份，螢幕要怎麼固定在中控台上？這個13.3吋的大個兒，使用時，不能擋到行車視線，停車時還要能收起來，才不會遭宵小覬覦……終於，找到了一個位置來固定，就是中控台上冷氣開關旁。先把中控台拆掉


用電鑽在中控台上鑽孔，再用塑鋼土做一個可以上螺絲的內襯，左邊一個


右邊一個


配合本來的螢幕支架即可固定於中控台上。這樣裝置會有兩個缺點，第一是冷氣出口會被擋住，但可以從其它出口出來；第二則是無法左右轉動螢幕的角度，不過因為螢幕夠大，坐在車內每個位置，都不會太難看到就是。

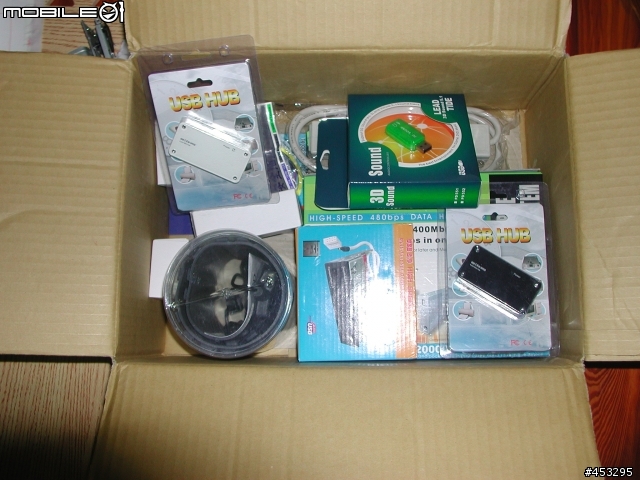

好~還少什麼呢？GPS天線、讀卡機、USB HUB……嘿嘿，再買個藍芽傳輸器好了，以便以後手機無線上網跟傳照片，當然，也在Y拍上搞定這一堆東西

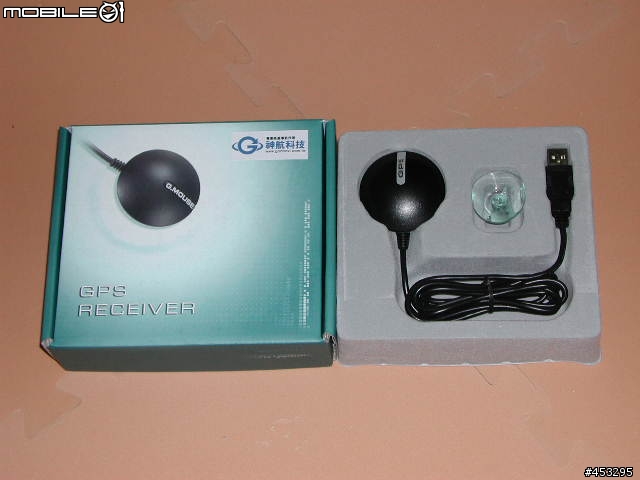

GPS天線使用的是環天BR-353 USB GPS receiver，採用SiRF star Ⅲ晶片


GPS天線裝置的位置安排在助手席右前方擋風玻璃角落，底下使用雙面膠加磁鐵固定，接線就沿著飾板縫及門邊的防水條走到主機端


這顆GPS mouse收訊還不錯，放在室內窗戶邊可以收到少量幾顆，平常幾乎是隨開隨定位，而且位置準確度很不錯，看收訊狀況大約都維持在8~9顆衛星左右。

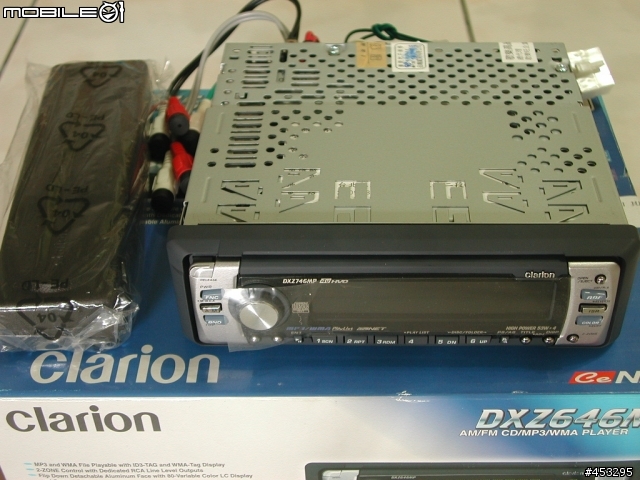

進行到這裡，音效的部份是還沒搞定的，原車音響的CD換片機已經壞了，老車音響又不可能有aux-in，本來是使用卡帶轉換器在聽mp3，但音質實在讓我不敢茍同。於是這時興起了換音響的念頭。一個男人，一生中如果沒有一套ARMANI，至少至少要有一台ALPINE或Clarion吧！選來選去，依外型、功能和價位，敗了這一台Clarion DXZ746MP，雖是2004年的主機，不過它算Clarion的較高階機種，找到時已經剩最後這台，是沒遙控沒紙箱但沒接過電的展示機，老板只能搞個646的紙箱聊表心意，不過就以較低的價錢成交了，反正遙控我想可能也不怎麼實用就算了。

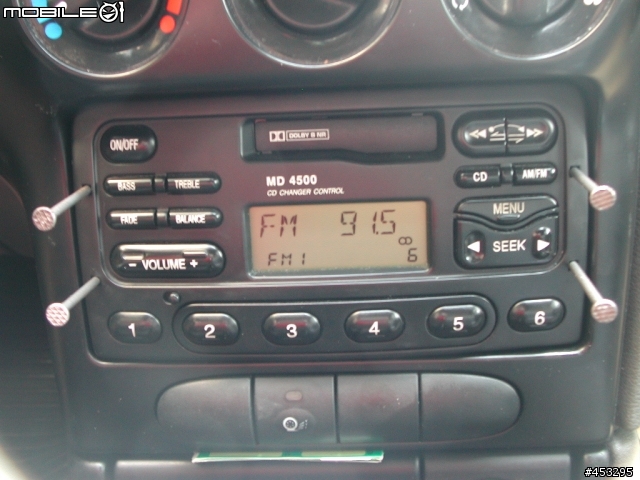

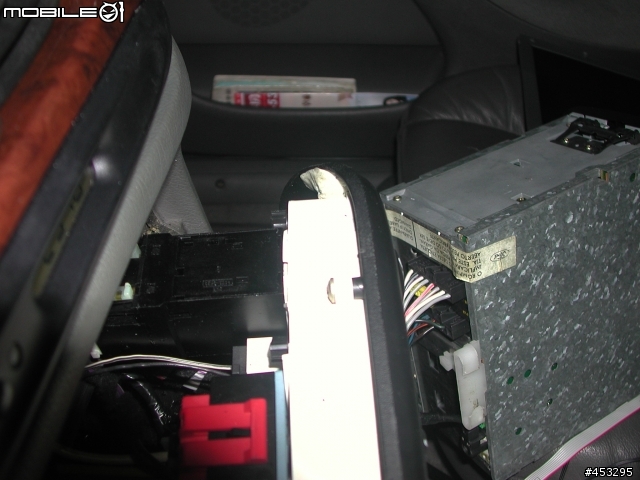

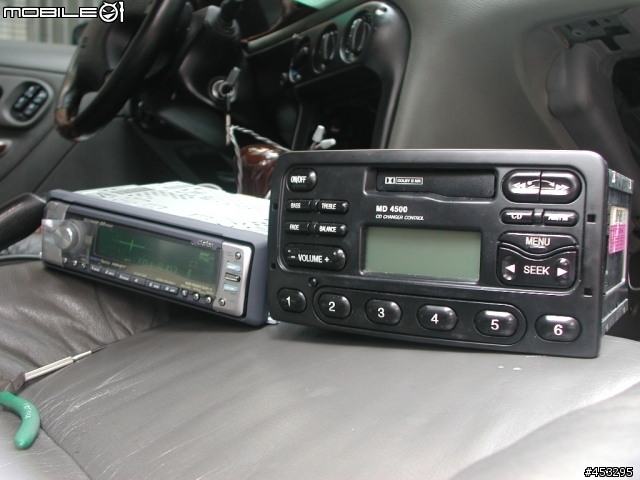

當然，汽車音響的部份接線技術也不會太難，DIY裝上是ok的。首先用鐵釘做成將舊主機抽出的工具

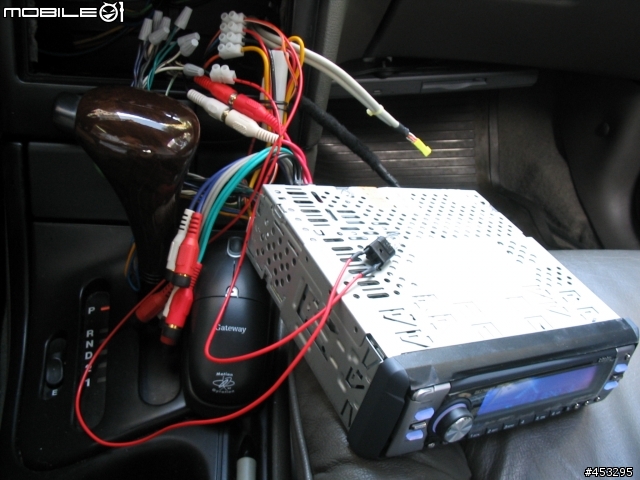

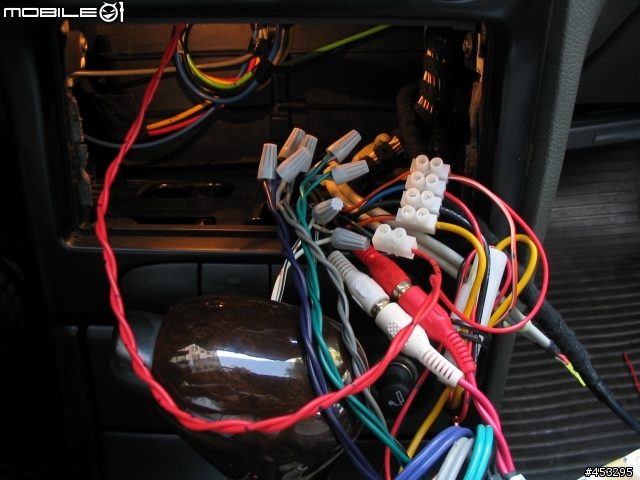

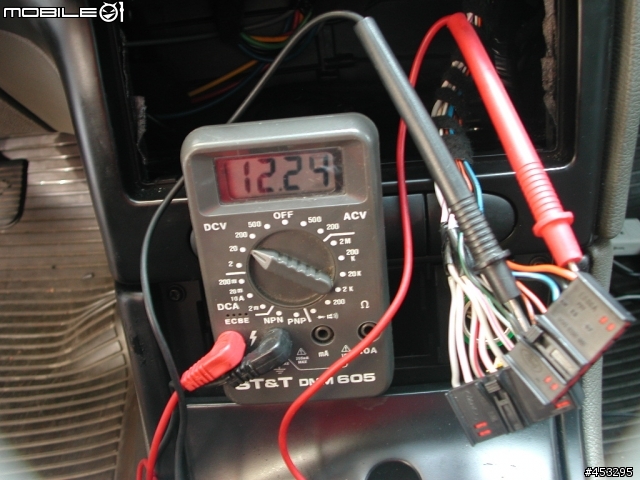

搞清楚所有的接線後


將舊主機上的電線一一剪下，以歐式接頭連接電源部份，彈簧螺式接頭連接喇叭線部份，順便接出一個小燈，做什麼用呢？先賣個關子，往下看就知道了


將小燈固定在音響座內側上方，開小燈時看起來就會像這樣


Mondeo車系的音響主機大小既不是1 DIN也不是2 DIN，而是1.8 DIN

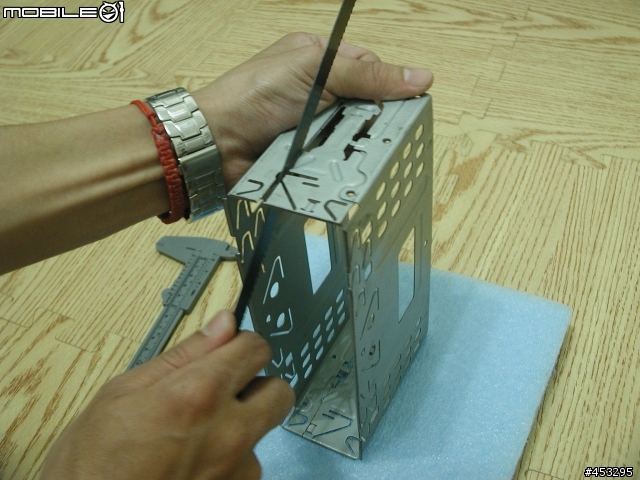

在這個空間中裝上了1 DIN的主機，當然會剩下一個0.8 DIN的空孔，但也剛好可以利用這空間來裝置讀卡機。先向汽車音響店要了一個1 DIN內框，做鉗工裁成想要的大小


用自製砂輪磨邊(注意，這樣的克難砂輪機使用非常危險，18禁，18歲以上使用時需有他人陪同，以便出槌時可以送醫急救……)

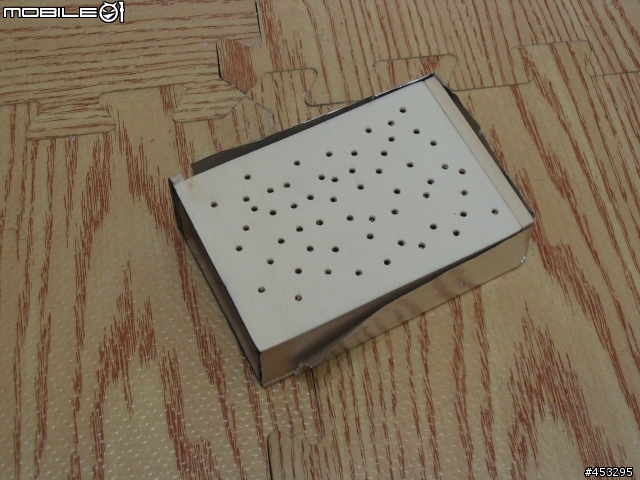

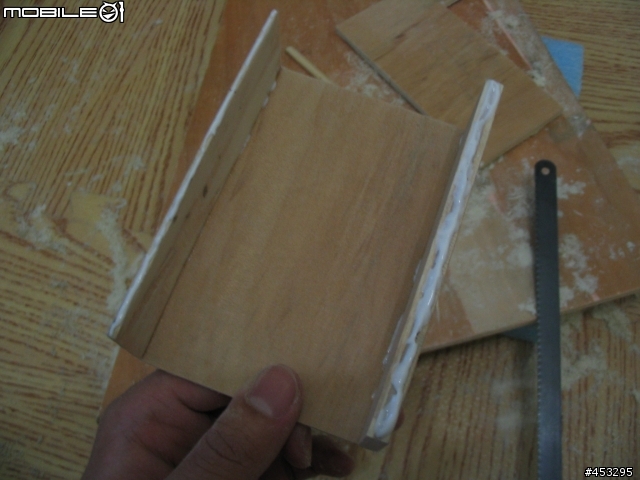

再以木工做成置物盒，大小剛好可以放回數票、洗車卷，有抽煙的同學，放包七星也可以。


由於木料本身導熱性不佳，因此在置物盒下方舖鋁箔，幫助下面的Clarion 746散熱，上面則用砂紙磨薄後打洞，讓剛剛提到的小燈的燈光可以透射下來

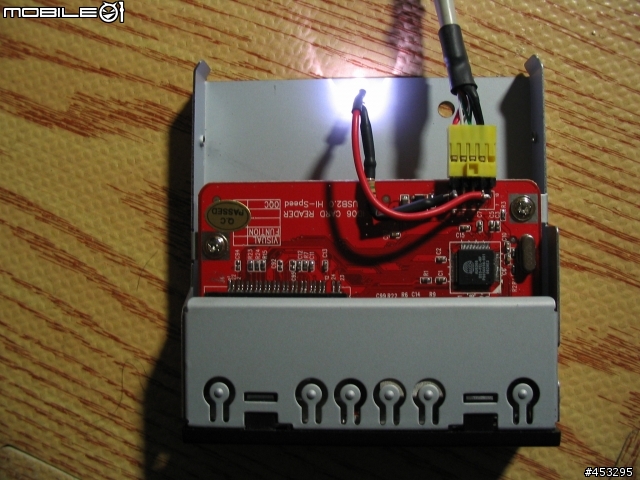

讀卡機則引出USB的5V電源，焊上白光LED及限流電阻，以供是否有開機做辦識，限流電阻的算法在此就不多說了，請自上yahoo奇摩知識查詢即可


製作讀卡機的邊框、上色(偷懶沒買漆，麥克筆就上了)

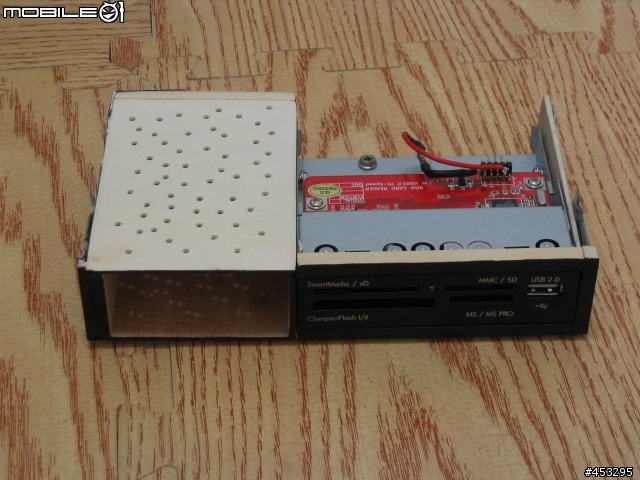

讀卡機模組成品


當然，要唱個歌或放照片，只憑notebook 10G的硬碟是遠遠不足，強大的USB又在此時發揮功能，接個硬碟外接盒，裡面塞了一個80G的WD HDD


那唱歌呢？總不能清唱吧，本來是要拿家裡牆角那台被媽媽嫌聲音不好的無線麥克風組，又剛好是吃12~15V DC，不過深入了解後才知道這種動圈式麥克風需要迴音器再輸入到音效卡的Line in，不直接適用於電腦的mic in，那就只好克難一點，搞個小支的電容式麥克風來用用囉！畢竟在車上唱歌的機率不大，就安置在助手席的座位旁

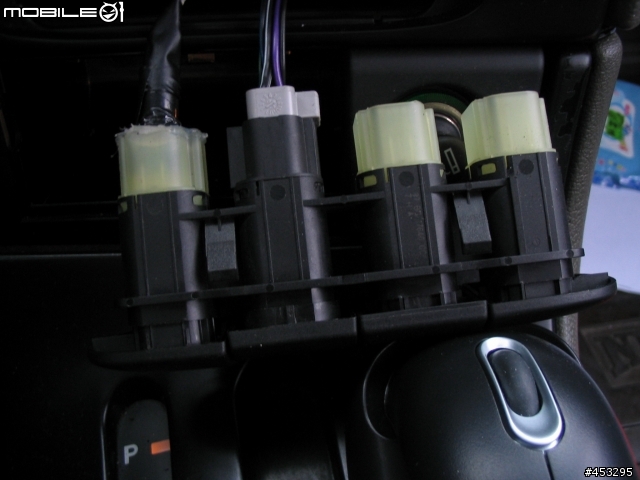

最後，就是其它東西怎樣塞到車內而不破壞觀瞻，中控台內跑的螢幕訊號線和aux音響線就不說了，主機power switch做在原來TCS開關的隔壁

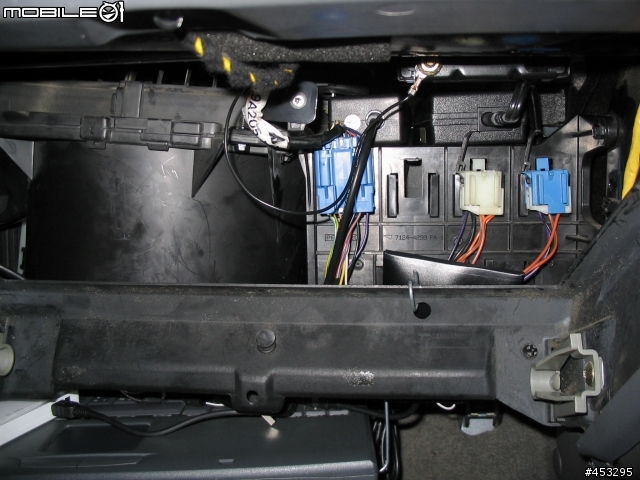

利用手套箱後方接線架上方空間塞進notebook及硬碟外接盒的變壓器，其左方的大黑桶是空調系統內循環的鼓風機，剛好可以幫助主機及變壓器散熱

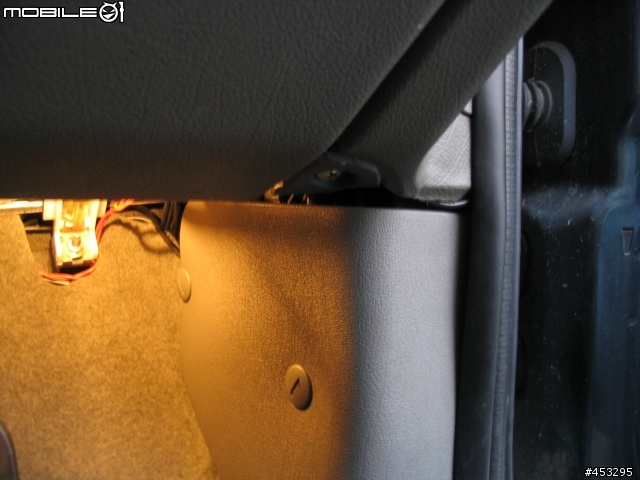

利用門內側前方的空間收納GPS receiver及無線鍵盤滑鼠的多餘接線

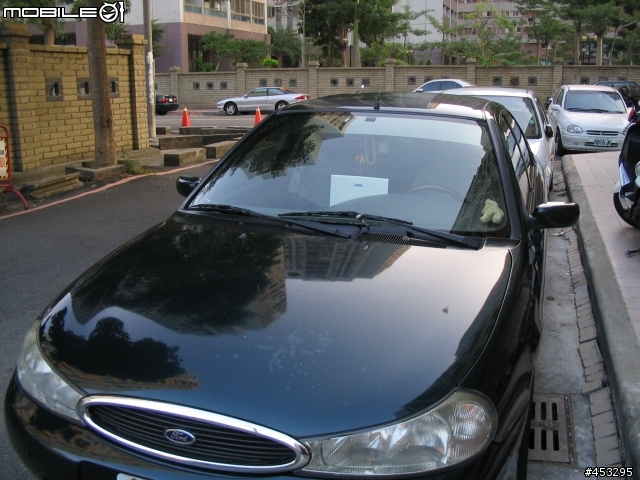

行文至此，工程大抵結束，來看看整體的感覺吧！先看外觀，螢幕往下折收起來的時候，從外面看起來是沒什麼特別變化的

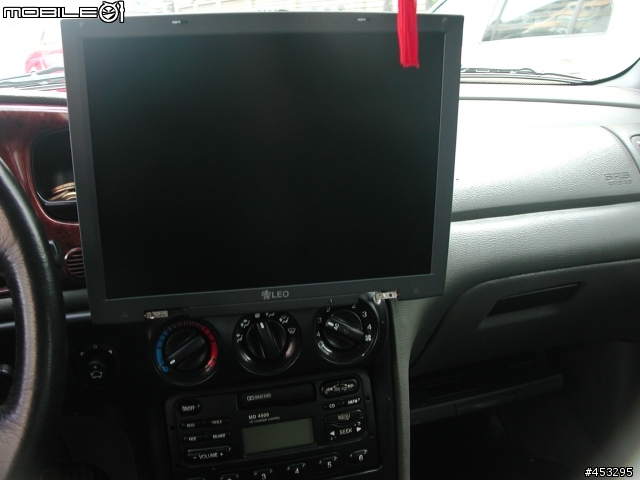

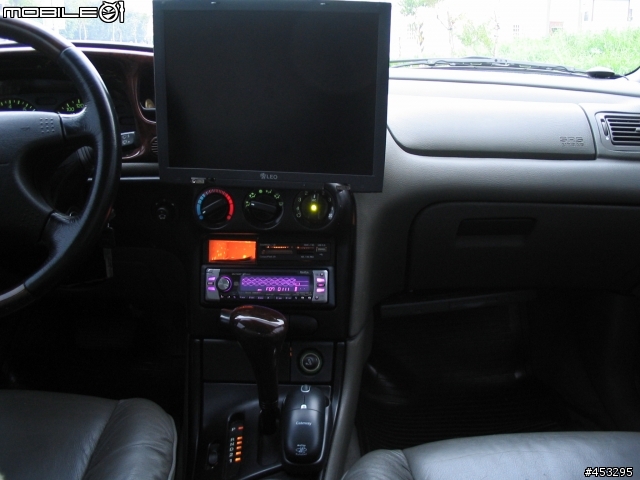

螢幕打開後，外面看就很明顯了

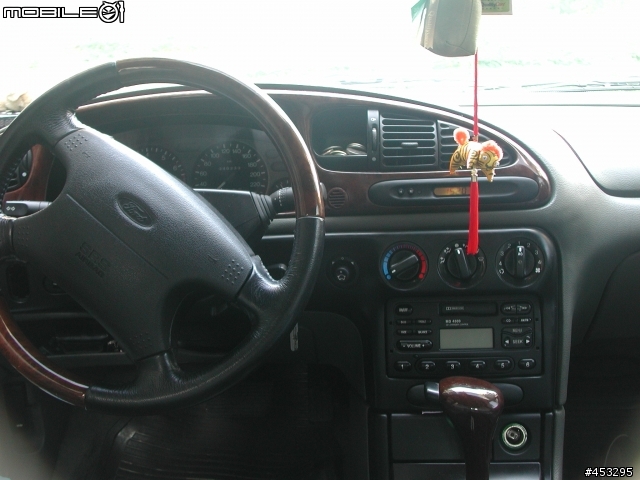

再看裡面，改裝前是這樣


改裝後變這樣

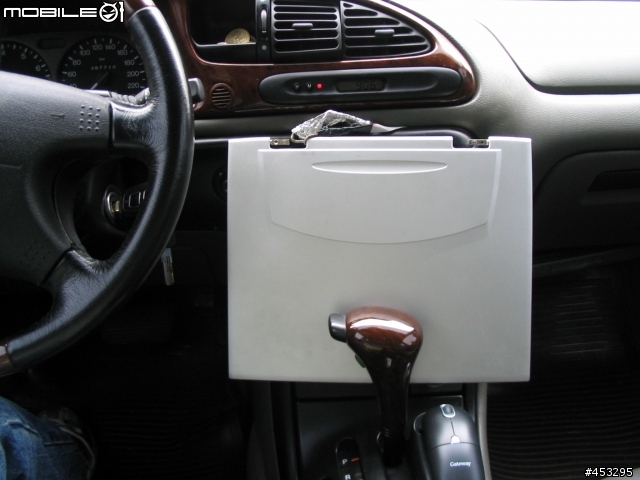

螢幕收起來的時候

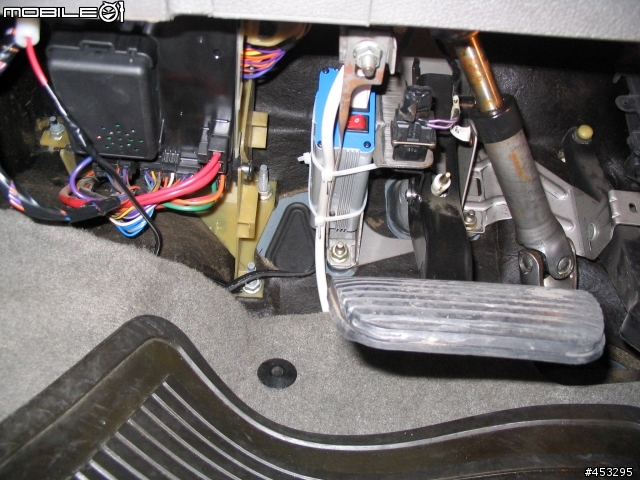

DC to AC 110V變壓器以束線帶固定於轉向系統支架上，再接一條延長線至助手席

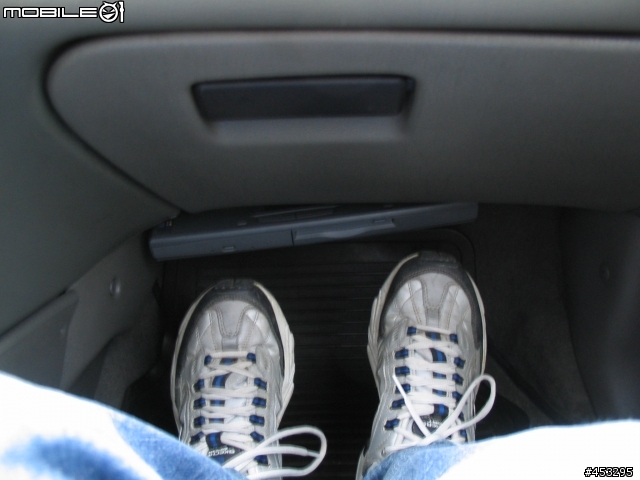

主機就直接放在支架上，支架改良過後，助手座的乘客就不容易踢到了

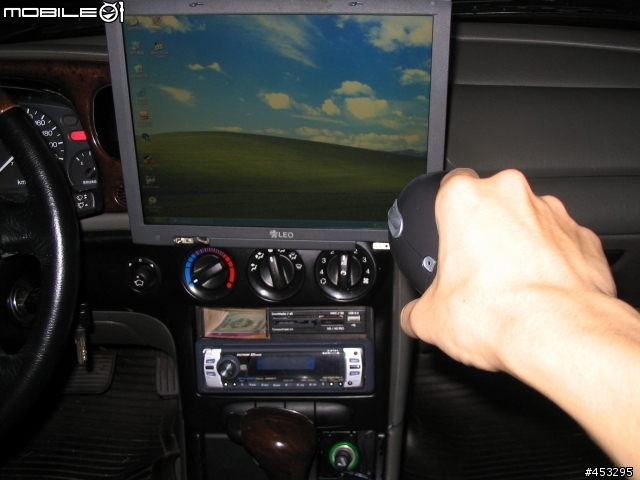

飛鼠操作需要一點時間適應，但還算就手

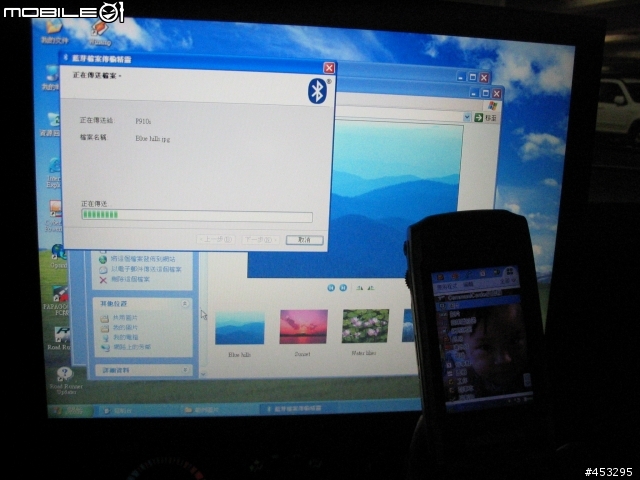

狼犽棒(藍芽)可與手機連結傳照片或無線上網


讀卡機可以隨拍隨看，USB port可以插入隨身碟馬上傳資料

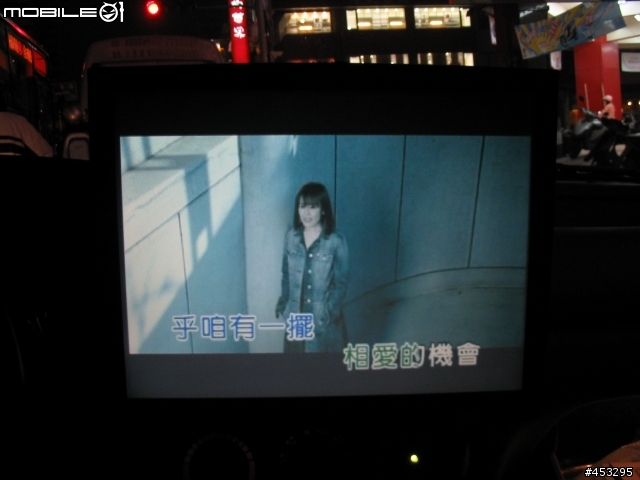

當然可以播個MTV來唱歌

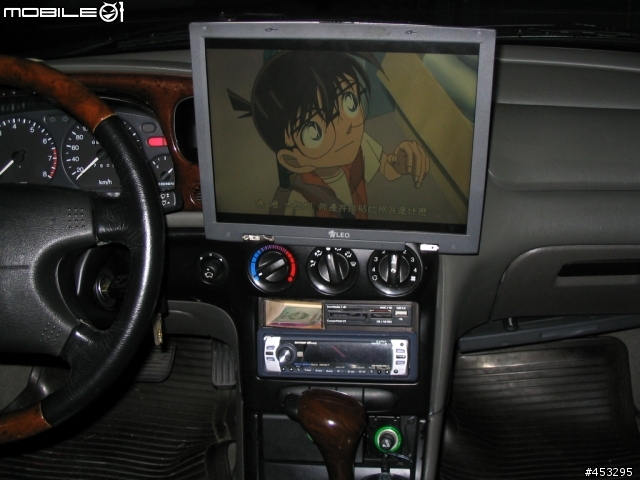

可以唱歌當然可以看影片，從後座看13.3吋螢幕size剛剛好，應該說，真是爽

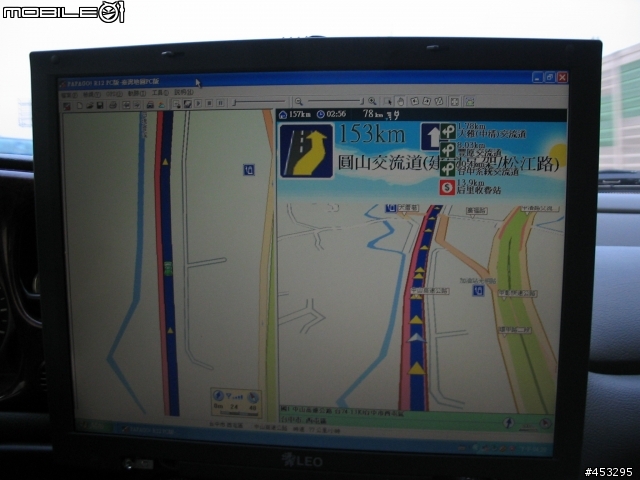

呵，別忘了初衷，導航不是問題

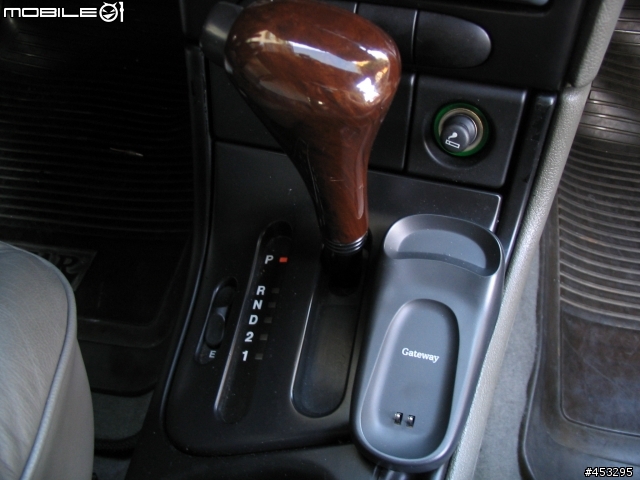

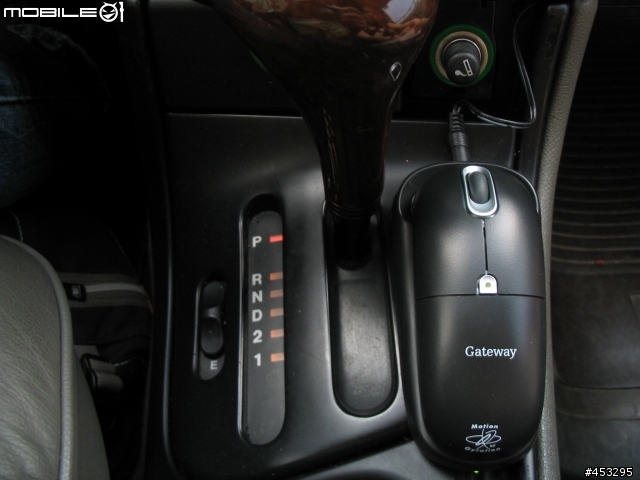

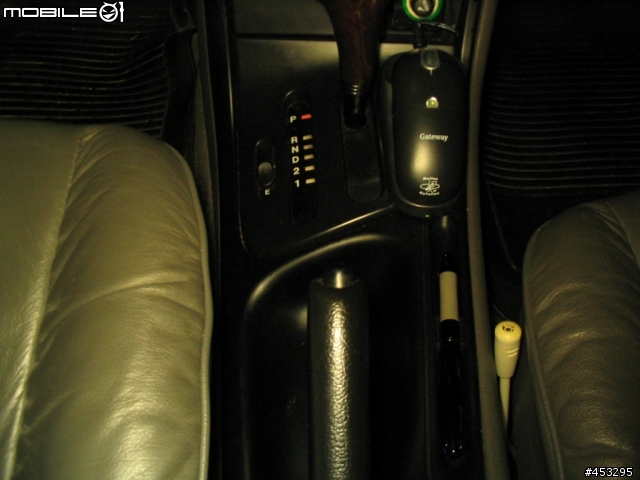

無線鍵盤吃的是乾電池，而滑鼠的則是使用充電式電池，將滑鼠充電座當成是平常放滑鼠的座，以熱溶膠固定於排檔桿旁

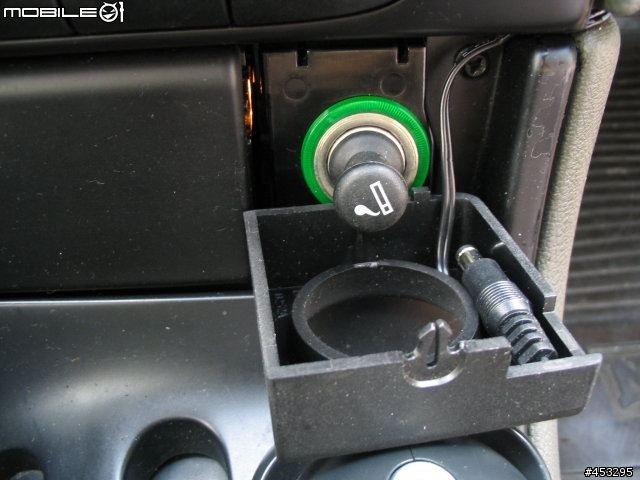

由於充電式電池充不飽會有記憶效應，所以平常將充電器接頭隱藏在點煙器旁的飾板中


要充電時再取出插入

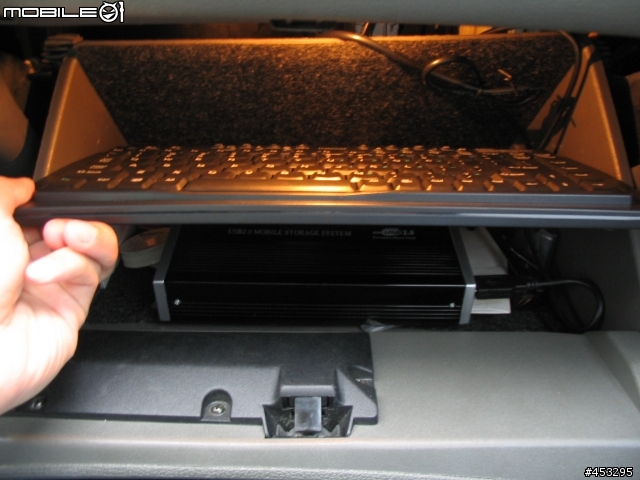

硬碟外接盒和鍵盤則放在手套箱中


加加前後總共花了三個多月的時間，利用週休二日和光輝的十月假期，埋首地下室車庫及路邊，忍受鄰居及路人奇異的眼光，才完成這套系統。其實過程中常覺得有人快報警了，特別是施工到晚上自己拿手電筒點著室內燈在車內亂拆的時候……
實際的零配件費用其實不多，但施工體力跟腦力倒是花了不少，雖然它總有些不完美，不過內心澎湃的滿足感早已衝破腦門，Clarion 746清澈動聽的音質，更是撩人心弦，每每都捨不得下車，熄火後還要享受幾首歌才會甘願。剩下的工作大約只有慢慢尋找觸控板，當然，還有最重要的--”享受它”。系統測試至今大約過一個月，使用上跟當初規劃想要的感覺與功能相去不遠，GPS導航也帶我走過好多次人生地不熟的路段，省下不少時間與燃料費。最滿意的部份除了擺設與藏線外，將原車內裝破壞減到最少也是當初設計內容的原始信條，若拆掉所有東西，也只會在中控台上多三個圓孔，其它全都可以回到原汁原味的Mondeo。感謝幾位好友的幫忙和網路上的前輩提供了各式各樣的資訊，才能順利且滿意的完成。
快樂，是人生存在的重要意義，願大家都能時時刻刻擁有快樂。
