[分享]測速器免接點煙器

先前曾在站上看過有族友在問點煙器的電源分接頭。
為的就是提供車內多一組電源供gps或測速器使用。

分享一下小弟的做法,我是從駕駛座底下的保險絲盒拉線的…
各家車廠保險絲盒的地方可能不太一樣,我的車是activa 5D。

這個solution我已經做好兩年了,從來沒有發生問題過。
重點是,中控台點煙器的地方一直都很清爽…
長輩坐我車根本不知道我車上有測速器。

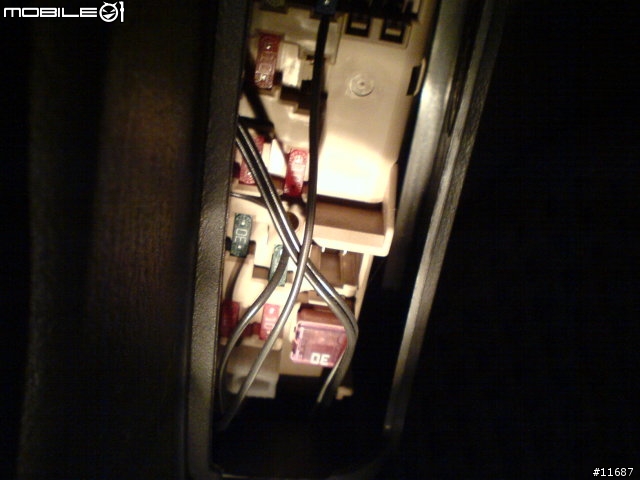

保險絲盒的位置。

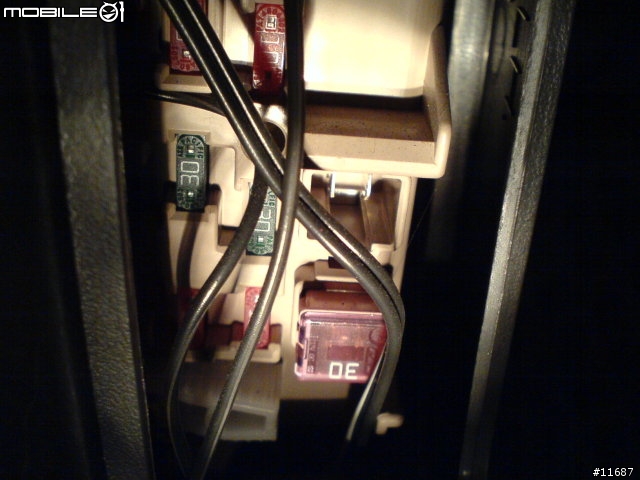

拉開後,可以看到幾種保險絲,從30安培到10安培都有。
*請注意,如果你要照著做,要確定你的測速器是吃幾伏特的電(通常是12伏特)
再來,請用三用電錶,轉到直流電處,黑色探針搭車體鐵的部分,紅色探針戳進保險絲插腳內,看看電壓對不對。
我記得有一些是供5伏特的電。
建議找到最小安培的把測速器剪下來「黑白相間」那條戳進保險絲插腳內正極的部分。
測速器另一條黑色可以隨便找車體鐵件處鎖緊。

然後把電線慢慢順上去。

電線接上蘿蔔機。
我在電線進蘿蔔機之前又把正極線(黑白相間那條)剪斷接一個直流開關。
這個開關的好處在於,我可以自由控制測速器作用或不作用。
長輩上車,給長輩較安靜的空間、較舒適的乖坐環境,我就不會開。
自己開車若要清積碳,一定會開。

另外一條沿著a柱往上拉,接上radio接收機。

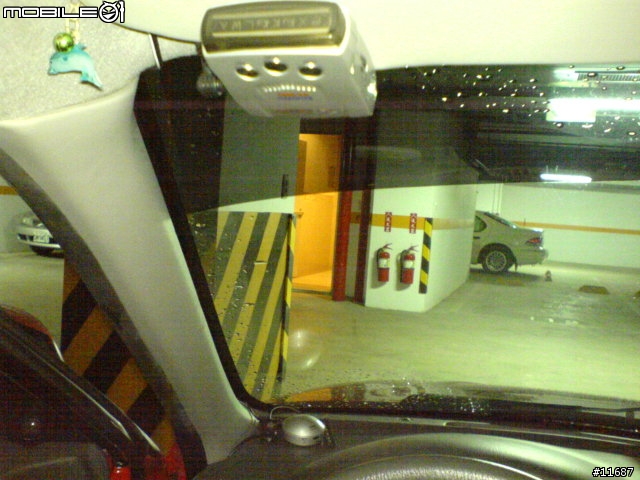

整體看起來就是這樣。

這樣子,我就不用再從中控台拉一條線插點煙器,又醜又難看又佔掉一個電源位置。




後記:有了k750i拍照真方便。
2006-09-08 17:25 發佈
DIY精神可佳, 鼓掌鼓勵一下, 但是...........

如果你家長輩都不知道你有裝測速器, 那代表都沒叫過, 你確定測速器是好的嗎? 有用嗎? 開玩笑別生氣.......[歹勢]
我是用點煙座, 但是線藏的很好, 每次遇到測速同事就問"你車上什麼東西在叫啊?"
其實不建議一般人自己DIY, 因為汽車每組保險絲都有特定供電系統, 若是不小心接到行車電腦用的系統, 你接出來的線路又一不小心正好在路上短路, 把行車電腦的保險絲燒斷, 那........

其實用點煙座接出來是最安全, 雖然難看了點但是卻是最快速也比較安心的做法, 以前有一次我和朋友外出遊玩, 在返回家的途中我忘記是哪個系統保險絲燒斷了, (好像是音響面板的系統吧), 檢查保險絲盒發現那組保險絲燒斷了, 馬上換上新的保險絲, 沒想到一發車又燒斷了, 雖不至於影響行車安全, 但是趕緊找原廠進去檢查, 後來發現是點煙器插孔裡有一枚一元硬幣......[無奈]

汽車保險絲盒的部分要看好是負責哪邊系統的再去接, 千萬要小心!!!
這是家中另一輛exisior

蘿蔔機之後沒再接radio,於是另一個電源線接上usb供電器。

然後接什麼出來呢?
接到gps上。

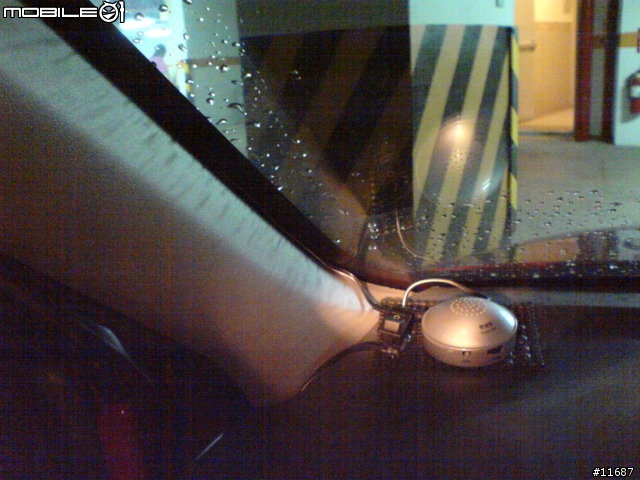

有沒有看到後面多了條尾巴。

從外面玻璃看一下吧!
買個一對多轉換器 不就好拉 . 不使用點煙座, 但是 車後自己裝 lcd 還有測速器
還有 車充線(手機或是 gps 或是耳機 或是 dc) 都是直接差那邊 .
我是開 tierra Life . 不過 tierra 點煙座 fuse 15A 燒斷後連音響電動後視鏡都動不了 .
唯一diy 就是一對多12v轉換器 前頭多裝保險絲 .
