DIY 車用電源延遲供電濾波器

airline34
個人積分：46分
文章編號：18347102

46分

樓主

2010-03-25 18:17

因為個人的車子有年紀了,所以在電源的部份非常不乾淨.在之前DIY行車記錄器後,由於車車的螢幕較大所以干擾的斜紋波看的很清楚.又當汽車啓動時的瞬間電流導致一顆鏡頭故障.所以動手製做了電源延遲供電濾波器.讓汽車啓動後3~5秒才供電,再經濾波器把電源供給鏡頭及DVR濾除不乾淨的波.

有斜紋
斜紋減少

DIY 車用電源延遲供電濾波器

先把電路圖畫好

光罩

開始顯影

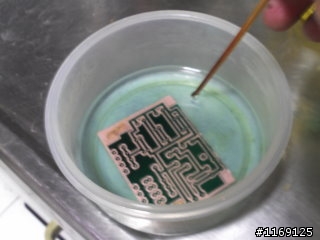

不要的部份慢慢洗掉

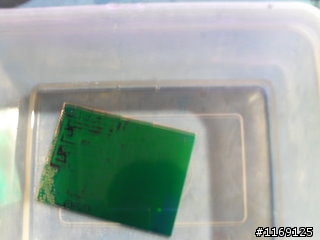

顯影出的部份

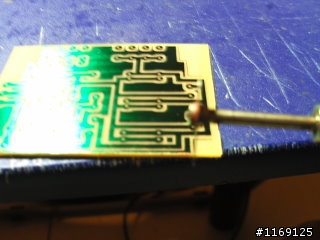

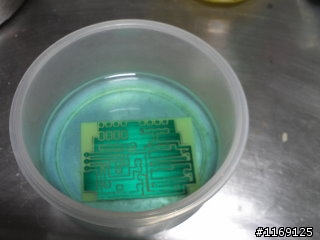

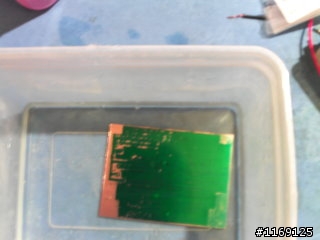

蝕刻

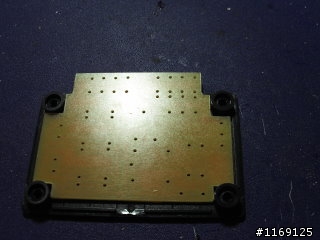

蝕刻完成

切割出板子的形狀

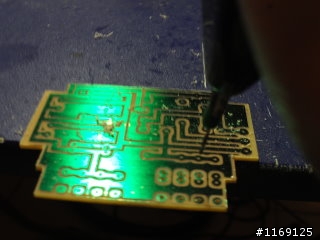

鑽孔

先比對一下位置

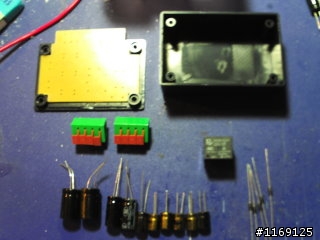

準備焊接

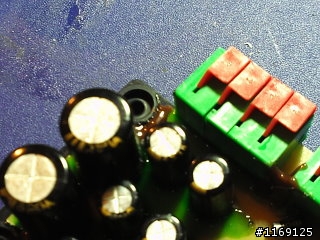

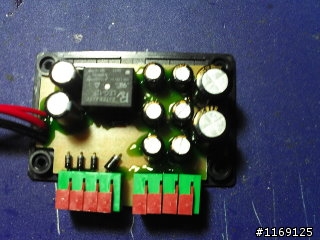

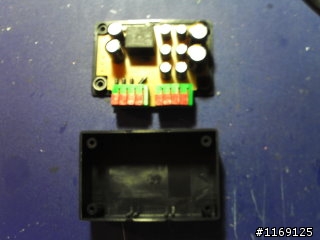

零件都就位了

接上電線

上固定膠

固定腳座

外盒裁切

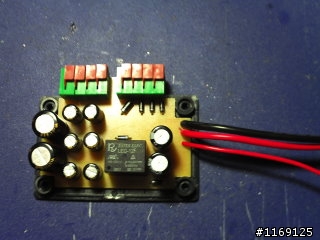

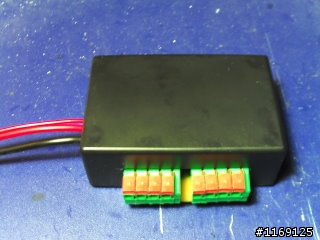

完成品

2010-03-25 18:17 發佈

文章關鍵字 DIY 車電源供電濾波器

pingfan2004

pingfan2004
個人積分：1801分
文章編號：18347525

1801分

2樓

2010-03-25 18:40

強者!!

真是好物呀

不知道是否可以讓點煙器的電源乾淨一些嗎?

小弟是被點煙器不乾淨電源所苦
因為使用點煙器電源外接裝置輸入音源導致喇叭會有雜音
不知道大大可以撥空幫小弟用一組嗎
(如果大大願意的話可以pm價錢給小弟感恩)

airline34

airline34
個人積分：46分
文章編號：18348119

46分

樓主

2010-03-25 19:16

pingfan2004 wrote:
強者!!真是好物呀不...(恕刪)

外置輸入音源是不是MP3播放器,小弟有上網看過要搭地,可以試試將MP3搭地看看,不要搭在同一點.

pingfan2004

pingfan2004
個人積分：1801分
文章編號：18348648

1801分

4樓

2010-03-25 19:48

airline34 wrote:
外置輸入音源是不是M...(恕刪)

我是使用點煙器電源供應我的數位電視接收盒電力
因為電源不純淨導致喇叭會有雜音

若是說要搭地那該如何搭呀?

要搭哪裡?

airline34

airline34
個人積分：46分
文章編號：18350234

46分

樓主

2010-03-25 21:19

pingfan2004 wrote:
我是使用點煙器電源 ...(恕刪)

應該是音響主機搭地,數位電視搭地.就從主機有金屬的部份拉一條地線到最近車身金屬(螺絲座)鎖上.
因為要找到車上的干擾源才能排除,您試試看不曉得O不OK~

hareluyaz

hareluyaz
個人積分：6分
文章編號：18356224

6分

6樓

2010-03-26 2:05

大大您好, 小弟的車用電腦是使用點菸器接螢幕與主機, 因此斜紋很多，再者小弟也想裝dvr與小鏡頭當作行車紀錄器, 就是與大大一樣的接法, 但是也是想透過點菸器, 因此可以請大大幫我製作一個延遲電源濾波器嗎?小弟想向您購買, 小弟真的對電機方面都不懂, 但是知道瞬間電流會造成電器的損壞,真的很誠心的請您製作, 謝謝您

airline34

airline34
個人積分：46分
文章編號：18362704

46分

樓主

2010-03-26 12:13

hareluyaz wrote:
大大您好, 小弟的車...(恕刪)

您好,關於車用電腦電源所需的電流量較大,小弟的接法是從電瓶拉一條至車內,接個開關再接保險絲,然後給DC轉AC電源.而小弟做這延遲濾波器有限流,總電流不能超10A只適合小電器(DVR或鏡頭)使用,不適合用在CARPC上.

hareluyaz

hareluyaz
個人積分：6分
文章編號：18363367

6分

8樓

2010-03-26 12:41

小弟的總電流應該也不會大於10A, 因為小弟是用EEEPC 7吋的小筆電當主機, 電流應該不至於過大

羊牧

羊牧
個人積分：150分
文章編號：18365083

150分

9樓

2010-03-26 13:57

airline34 wrote:
因為個人的車子有...(恕刪)

可以給個線路圖及料件編號(二極體/電容等等..)

Yang-mu

igytw

igytw
個人積分：0分
文章編號：18367072

0分

10樓

2010-03-26 15:29

我也一直想在車上裝一台DVR請問一下你是用一般家用的DVR嗎，可否分享完整的車用DVR安裝呢？都會自己洗板子了，你應該是個高手。非常期待您的分享哦！可以給我參考參考
