為去南部參加喜宴及回南部老家.一併到彰化裝了知名的行車紀錄器,因另增購一外
部的倒車鏡頭.老闆有介紹附近一間收費合理的廠商.但因趕開席時間.就先擱置了,想說到
北部後再處理.
晚上先爬文,後隔天下午有空閒,想說就來試試.可不可以自己來.
就有此文的產生了,因裝好後才想可拍照片分享心得,所以,圖片不多.
純享受DIY 的樂趣,如擔心內裝受損或有嵌入式的需求者,建議還是交給專業人士處理.
準備工具:
一字起子
十字起子
板手
絕緣膠帶
去彰化裝時,修哥已把線拉到後座區域了.但VTI 不像VTI-S 有6/4倒的功能.
所以,還要想法子把線再穿到後行李箱.

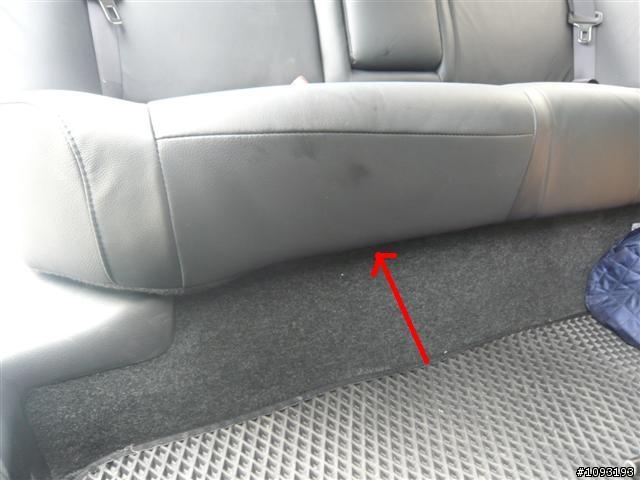

中間有試了一些方法.如想拔後靠墊等.後來試.將後座墊掀起.開關在如下圖中,往外撥,
就可以將半邊的後座墊掀起。(sorry!可能要手去感受)

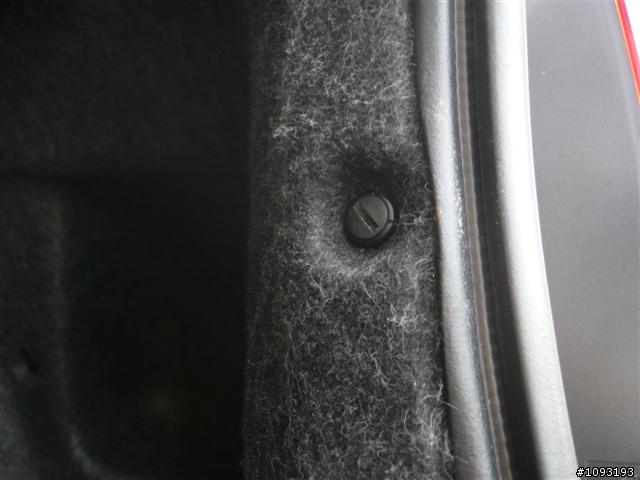

之後到後行李箱,用一字起子把如下圖的三個塑膠螺絲旋開後扳開後行李箱遮板.
可看到跟後座墊相通的洞.
倒車鏡頭延長線就可以穿過來了.
之後再拉到後行李箱上.

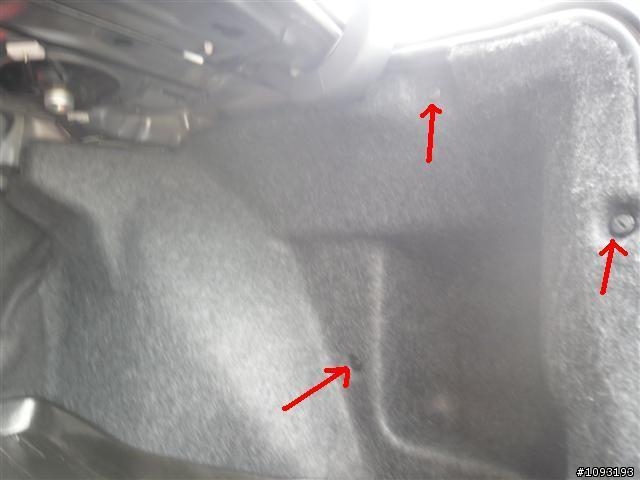

箭頭處直接扳
其餘用十字起子拆遮板
拆 牌照位置上方的塑膠檔片(有6個塑膠柱),手要去板金的內側摸其上方往下推每一個.

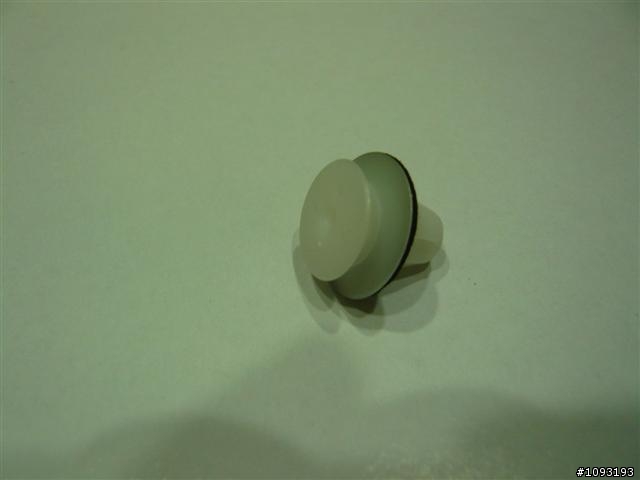

塑膠柱像這個的:
之後利用比較靠近牌照的孔(塑膠柱拿掉)穿線,整線(絕緣膠帶).

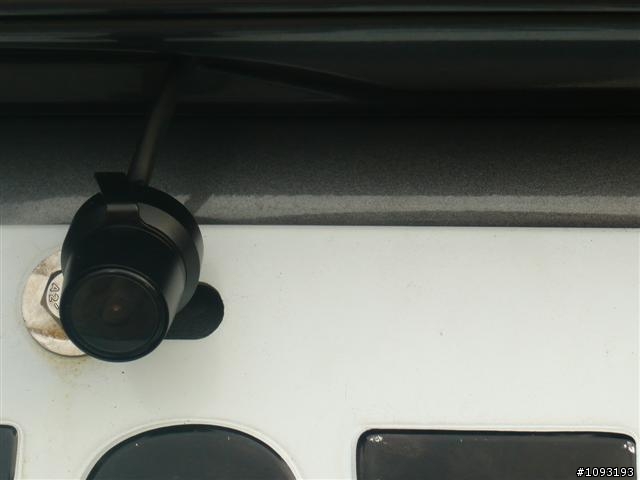

把鏡頭鎖在牌照螺絲處,喬好角度鎖緊(要稍看到後保桿),因倒車鏡頭有一條觸發線.跟倒
車燈的正極(我的是棕色線)夾在一起.
此線會外露,好怕被人惡作劇剪掉(希望人性本善).
但也沒有辦法,因不想在保桿或鈑金處挖洞.
後面就是恢復內裝了.
完成圖
2019/03/04 增家回覆網友的詢問
你好,我的也是後座無64分離.所以,應該方法一樣.
網路抓的示意圖.
後行李箱的後飾板不用整個全拆.只是要拆左半側或右半側.(看你要穿那一邊.我是穿副駕那一邊)
後座也是扳起來.也可以不用全部都抬起. 只要一側就可以
車子的鋼骨架是有洞.所以,是找到那個洞.
可以用一條鐵絲先找那個洞.(此建議兩人操作,一人從後座穿.一人在行李廂那邊看.
找到後,鐵絲跟電線纏起來.利用鐵絲把電線從後座帶到行李箱
關鍵在找到洞. 後座左下側很深處.
