HUD抬頭顯示器一問

小弟在1年多之前 再Y拍買了一個HUD抬頭顯示器

小弟不會貼圖 所以貼上連結 真抱歉 http://store.pchome.com.tw/car1/M01355215.htm

小弟中間那個數字其中有一撇的LED燈壞了 不亮了

不知道各位 知道有什麻辦法 或者有專門地方可以維修的嗎??

因為我找不到這家公司可以詢問 麻煩大家了 >"<


===============================

小第補上圖片喔 剛剛把它拆了@@

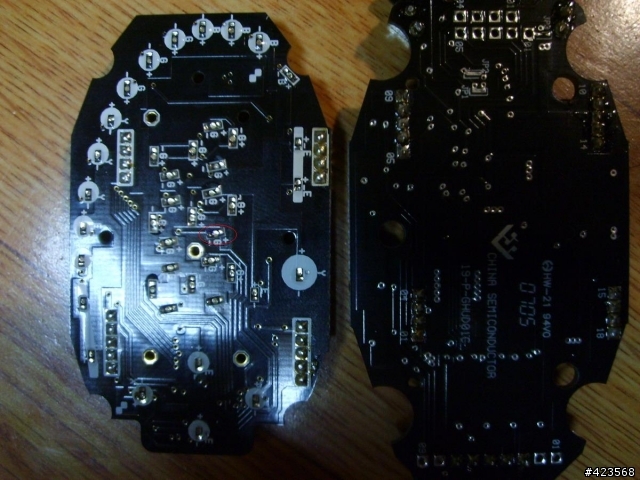

其中圖2 紅色框框處 就是不亮的地方


HUD抬頭顯示器一問
HUD抬頭顯示器一問
HUD抬頭顯示器一問
HUD抬頭顯示器一問
HUD抬頭顯示器一問
2009-07-08 22:03 發佈
文章關鍵字 HUD 顯示器
最簡單的方法:找個搞電子的朋友幫你把七段顯示器換掉;如果換掉還沒用
大概要查線路了。
airzard wrote:
最簡單的方法:找個搞...(恕刪)

首先感謝大大的回覆

所以那一撇不亮 部是LED壞掉的問題嗎?我是要更換LED 還是您說的七段顯示器?

那請問七段顯示器 要到哪買呢 大約多少$$ THX^_________^
這款LED Display看起來應該是客製化的, 所以一般電子材料店販售的標準型七段顯示器肯定沒法替代更換的. 你只能向廠商客訴要求更換外.....很難自己DIY.....
Love the one you e with..
toe_traveler wrote:
這款LED Disp...(恕刪)

也未必喔...其實拆開來看就見真章了,這玩意搞客製化就太笨了,
看起來不需要這樣搞。
sunnybin0930 wrote:
首先感謝大大的回覆所...(恕刪)

如果可以更換的話,當然是七段顯示器整個換掉,這零件很便宜的。
airzard wrote:
也未必喔...其實拆...(恕刪)

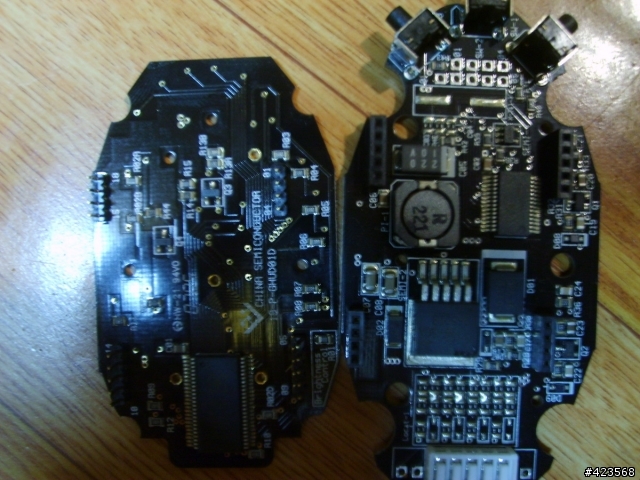

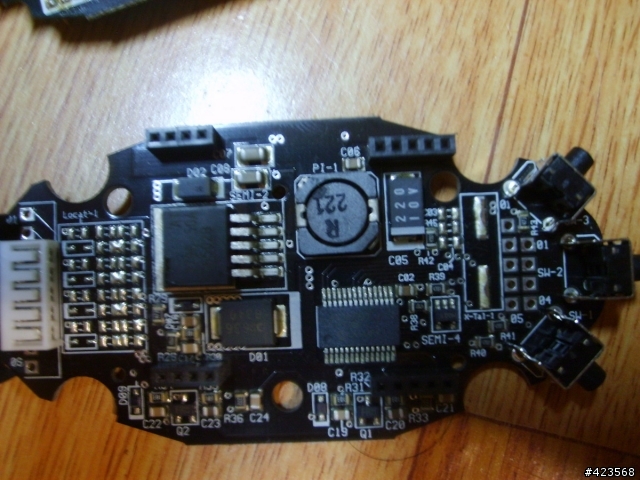

大大 我拆開胎拍圖囉

在請諸位大大 研究一下

七段顯示器如果壞了 拿到一般電子材料行 她們會維修嗎?例如高雄 大林電子材料行

感謝諸位 THX^________^

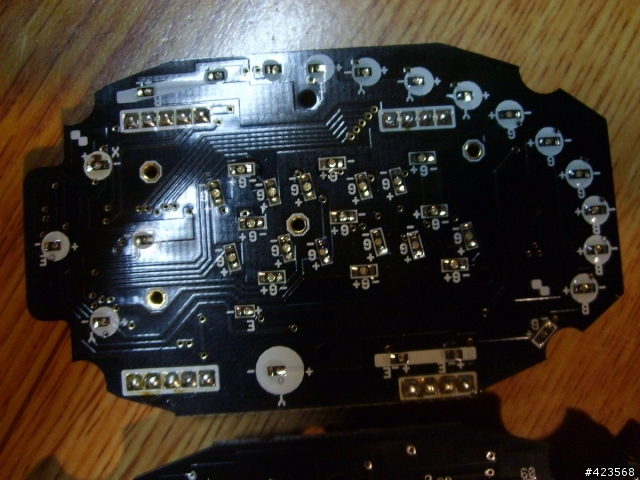

看起來是使用COB方式, 直接將LED晶粒打在PCB上面再點膠.......非常省錢的作法.....

你可以拿去材料店, 問看看可否使用0603 SMD LED直接焊在板上.....

GOOD LUCK......
Love the one you e with..
看這電路板根本沒有七段顯示器的存在
他用的是類似手機LED燈光的物件,來假裝是七段顯示器
試試看能不能將壞掉的那顆解焊,重焊一顆上去

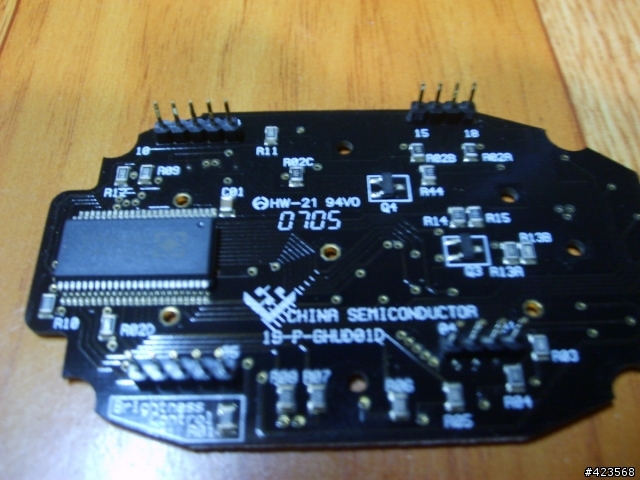

對了,PCHOME網頁資料上寫台灣製造,機板上卻寫CHINA,現在製造地都不準了......
我教你

一、先確定那一個 LED 壞了

二、HUD 的光源是屬於高亮度的,一般不容易找到一樣的。

三、從 PCB 上拆一顆用不到 LED 互換就可以了

例如 單位(有些有 KM/HR 及 MPH 兩種,將 MPH 拿來用)

或其它絕對用不到的(例如 速度的 百位數 ,一般只會顯示 1 那你就有五個BAR 可以拆下來用。

或著將轉速的最後一個(6000轉)

主要取決你的 HUD 的顯示畫面
