拆逆電流盒子 (第3頁)

youngsir

youngsir
個人積分：315分
文章編號：60090151

315分

21樓

2016-05-04 14:58

我自己也是跟樓上大大一樣...12年前凹廠商給了全日本製造的電容..以前流行啥48/72顆電容的..我太懶只DIY12顆的...

kennykc

kennykc
個人積分：455分
文章編號：60104521

455分

22樓

2016-05-05 15:15

dancingra wrote:
好像蠻多人都覺得樓...(恕刪)

你真的懂電容嗎?@@

電解電容拆開來就是你貼的圖原理
面積A>>>距離d

dancingra

dancingra
個人積分：2282分
文章編號：60104743

2282分

23樓

2016-05-05 15:35

kennykc wrote:
你真的懂電容嗎?@@
電解電容拆開來就是你貼的圖原理

就是知道才會提醒大家要看 PCB 正反面其實有舖開大面積的銅面, 中間是以
PCB 作介質, 而且 PCB 是幾層板也不知道... 但好像大家都很期望要看見
PCB 上要焊一堆電容器才算是有電容...

kennykc

kennykc
個人積分：455分
文章編號：60105593

455分

24樓

2016-05-05 16:37

dancingra wrote:
就是知道才會提醒大...(恕刪)

那個面積A那麼小
距離d又那麼大
根本不符合電容的定義

A要遠遠遠遠遠大於d

hsm16800

hsm16800
個人積分：259分
文章編號：60111271

259分

25樓

2016-05-06 2:59

dancingra wrote:
就是知道才會提醒大...(恕刪)

電路板看就是兩層板,給你頂層加底層全鋪銅..雜散電容有個nF就很大了....
光輸入那顆小不拉積的小電解,容值最少都都比銅箔大上個千倍有吧.
圖中那兩層pcb如果能作出大容值...全世界電容廠都可以關一關了!

dancingra

dancingra
個人積分：2282分
文章編號：60113196

2282分

26樓

2016-05-06 9:51

沒錯, 若面積是 5*10=50cm^2, 就算再疊個 100 層也才 5000 cm^2, 容值一樣很小.
5000 * 0.5pF = 2.5nF, 連 1 uF 都不到... (補註: 分層會減少層間 h 值, 至多
層間 h 被切成原來 1/100 左右, 也沒太多幫助, 現實的 PCB 也不可能那麼多層)

好, 所以, 證明... 被騙...

以及我們還是很需要電容廠的!

找資料時順便看到的, 分享一下:
http://enews.nfa.gov.tw/issue/970925/images/case.htm
(逆電流汽車火災案例分析, 內政部消防署)

灑yan

灑yan
個人積分：39283分
文章編號：60113552

39283分

27樓

2016-05-06 10:14

dancingra wrote:
好像蠻多人都覺得樓...(恕刪)

這絕對不是做逆電流的好方法...

wessley

wessley
個人積分：3719分
文章編號：60117582

3719分

28樓

2016-05-06 14:54

風風的 wrote:
這東西裝在車上好幾...
(恕刪)

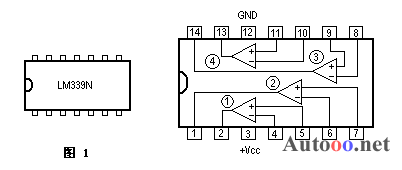

LM339 四電壓比較器

電子學沒學好,請 35 樓高手回答

人間五十年、下天の内をくらぶれば、夢幻のごとくなり一度生を得て成せぬ者はあるべきか

hsm16800

hsm16800
個人積分：259分
文章編號：60123775

259分

29樓

2016-05-07 0:51

wessley wrote:
LM339 四電壓...(恕刪)

高手指的應該不是我...我只是在電子業界混口飯吃~~
讓小的來看圖猜一下電路...
1.D1是一個防逆接二極體,
2.C2上面那顆應該是個LDO,提供一組穩定參考電壓給四組比較器
3.R1~R8構成四組不同的分壓網路分別提供給四組比較器,
4.R9~R12是LED的限流電阻
四組比較器各自驅動一顆LED,隨著汽車電壓變化,五顆LED應該會高高低低的閃爍變化.

kai88899

kai88899
個人積分：0分
文章編號：60257729

0分

30樓

2016-05-18 16:58

國外有人用這超級電容搭配鋰鐵電池取代電瓶
