[分享]汽車音響主機安裝DIY步驟圖解


slipper007 wrote:
一般想換新主機的朋...(恕刪)
版上先進
小弟手邊有一台汽車音響,型號SONY-CDX-G1051U
因為沒有多的車要安裝,就把它改為家用音響擴大機
給小孩接PC用,照版上的配線方式,接淘汰的POWER
已接線成功可正常使用,但發現了一個問題
主機無法像在安裝在車上,有記憶的功能,
設定好的音場.時間.音源輸入,只要關掉電源後
就全部不見了,就回復原廠最基本的設定,
要聽好一點的音場,就又要重新設定一遍
------------------我是分隔線------------
小弟的問題是,主機上線組上有,
黃線(12V記憶電,應該是鎖頭電)
紅線(12V正極供電)
黑線(負極接地)
現在的接法是
紅線.黃線接POWER-12V正電,黑線接負電
-------------------我也是分隔線---------
小弟的想法是,如果要保留記憶功能
找一顆機車電瓶,將黃線接電瓶正極,
黑線分接一條到電瓶負極
原本的POWER,接紅線正電,黑線分出一條接負極
這種接線正確可行嗎??怕配線出錯把電瓶搞爆了
請版上先進指點謝謝
通常熱縮套管使用在電線是用焊錫焊接的線上,用手接的還是膠帶比較緊,不容易進空氣,至少有黏性拉住,用接的方式再用熱縮管套時,線用一點力量拉就被拉開了,當然你說線在裡面是不會被拉扯到,但是用久了接的銅線是比較容易氧化黑掉,就會接觸不良,熱縮套管容易進空氣

u12154273426 wrote:
通常熱縮套管使用在電...(恕刪)

用電火布是比較緊沒錯

不過幾年之後就會脫膠鬆開了!

如果你有常常拆老車就會發現災情

還整手黏黏的真噁
版主的分享非常有幫助,因為我的2002年Tercel汽車音響不能撥放CD,2017年底在美國亞馬遜買了西屋主機後,依照版主的圖示把相同顏色的電線連接起來,沒有量電壓,沒有用熱縮管,只有用一般電線膠帶,10多條電線連接真的有點麻煩,居然成功了!非常開心!
我是用白色雙端絕緣端子台連接彼此,這樣既可避免膠帶的殘膠,也可避免假銲。

端子台要選有壓片的才不會把線鎖斷。
這幾天也把原來SONY換成JVC的無碟機
對於接線想請教一下大大們



我基本上跟原來那台SONY接法一樣(黃紅黑和8條喇叭線)
顏色相對就接下去(有去查過原本那台的線路圖)

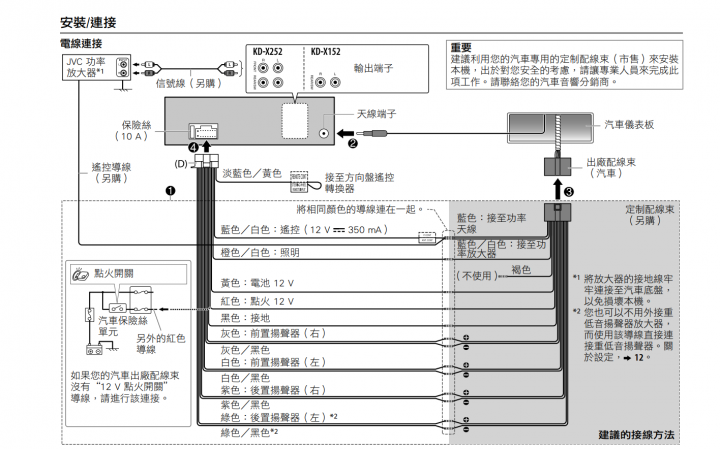

再來JVC這台
1.藍/黃色
2.藍色/白色,遙控
3.橙色/白色,照明

端子那邊只剩下藍色這條線
樓主大大的圖示說明是自動天線電源,我的天線就一根在那,不會伸縮
但是說明書是寫功率天線,我都看傻了,所以跳過沒接
只剩3條沒接
藍黃那條功能不需要
藍白這條線要是可以的話,想要有遙控功能
橘白這條寫照明,不太懂這功能是什麼

目前機子可以正常運作
只剩下那條藍線該怎麼接(還是就略過)
還有換的這台JVC KD-X152剛開機我看螢幕會跳PRESS(好像是,沒注意看)
這時候音量略小,也無法調整,等跳完後嘟一聲
音量才恢復正常,這是正常的嗎?

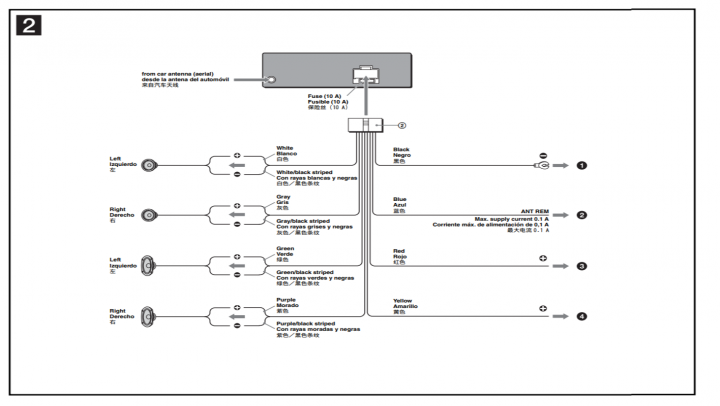

另外補上SONY的線圖



擋泥板 wrote:
這幾天也把原來SONY...(恕刪)


橘白這條寫照明,不太懂這功能是什麼


應該是小燈的夜間會亮的
若本來就會亮的就不理他
oa0043 wrote:
版上先進小弟手邊有...(恕刪)


黃線(12V記憶電,應該是鎖頭電)
紅線(12V正極供電)
黑線(負極接地)


power不能關因為有記憶電


電池是可以當記憶電那要用充電機才行可保持浮充
哇~這個好專業

一定要蒐藏起來~



slipper007 wrote:
一般想換新主機的朋友...(恕刪)
