DSG 乾式7速變速箱爆閥體的真相

分享過年前,Touran 1.9TDI 7速DSG, 同樣也是爆閥體, 家庭用車, 全車無改裝
新車保固期內曾召回更換過一顆,這回開了不到10萬行駛中咚一聲失去動力.
剛過延長保固不久, 歷經與原廠交涉多次, 最終以有條件方式出保固.

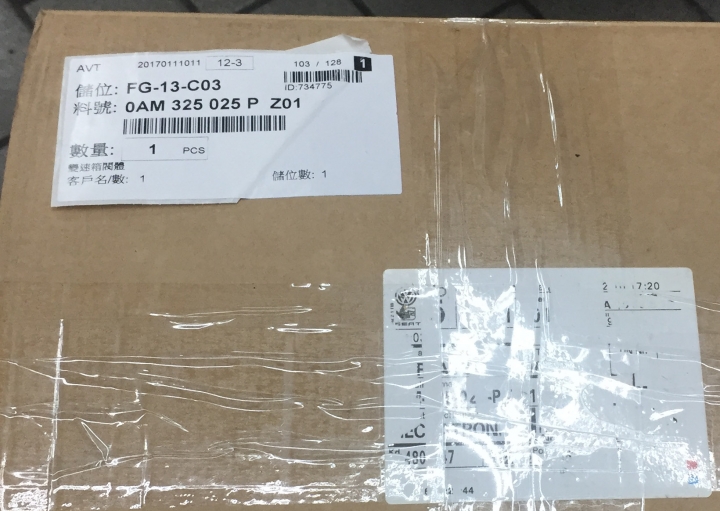

據原廠說法, 更換新的閥體是設變後的版本(料號不同)


感謝版大無私分享,如果底部真的是銑削或車削痕那工法也太怪了!如果是撞擊痕也很不合理,因為邏輯不通!但可以肯定的是設計上有結構瑕疵、材質強度不佳或肉厚不夠!
(好多神人啊!)
咚的一聲爆閥體,先前由蓄壓閥基座破裂,
推論[某個零件或位置洩漏造成突然的失壓,
蓄壓器的活塞因突然的失壓而往前衝(因為內部有24bar的壓力)
瞬間的力量將C型環逼出環槽,活塞撞擊底座,
將較脆弱的一邊扯裂,整個蓄壓器往外彈]是有問題的。

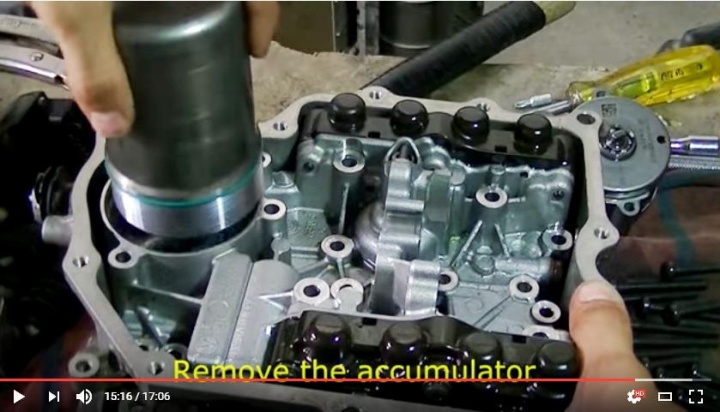

在檢視過分解影片後,發現那個內含24 BAR氮氣的蓄壓器是可單獨拆下來的:




也就是說,活塞彈出是基座斷裂的結果,不是導致基座斷裂的原因。
ilsun88 wrote:
咚的一聲爆閥體,先前...(恕刪)

看起來應該就是這樣吧!

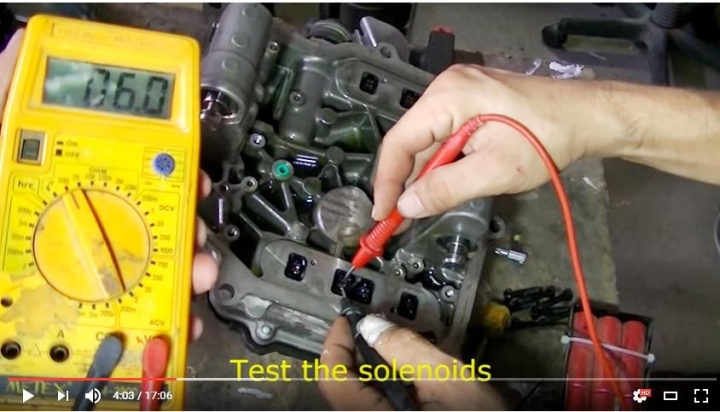

維修影片中實際檢測八個solenoid電控閥的電阻值,均是正常的6歐姆左右:

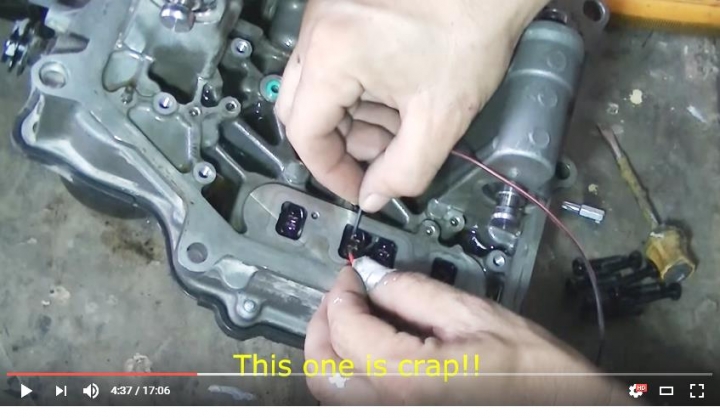

但魔鬼藏在細節裡,實際加12V電壓之後,發現其中一個電控閥卡住不做動了:

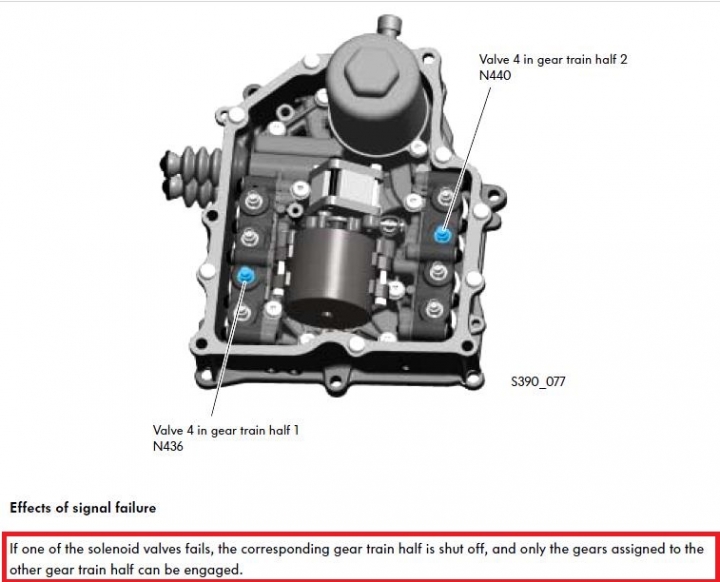

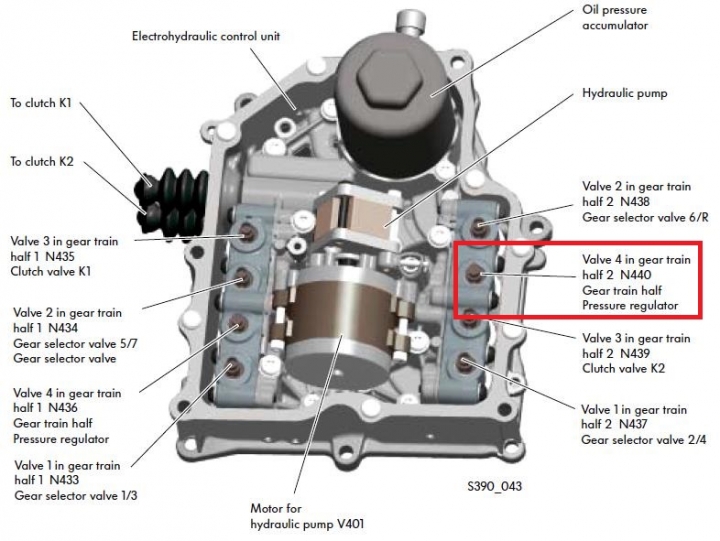

對照背面電控閥位置圖,發現是偶數半軸的pressure regulator電控閥N440卡住了:

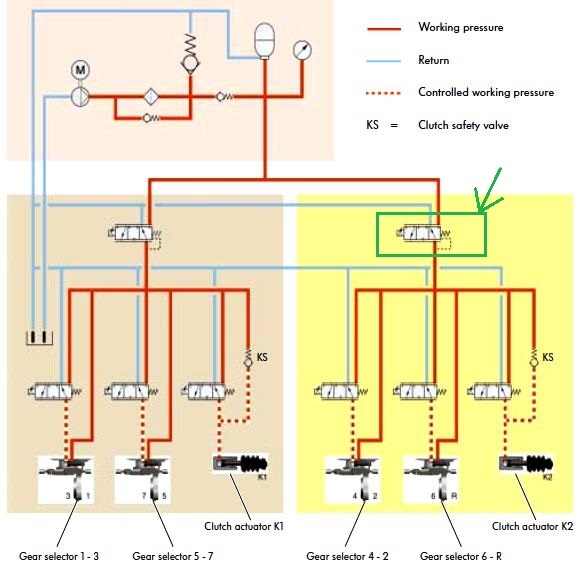

這個電控閥一旦卡住或故障,連帶影響下面的K2離合器無法接合、2/4/6/R也無法進退檔:




這時候可能就會出現所謂的死亡閃光了,
但理論上這時候應該還是可以用奇數檔位行駛。




以前不太理解[出現硼結晶]是什麼意思,現在大概稍微能理解其中電控閥卡住的原因。

autoang wrote:
發這篇文其實掙扎了...(恕刪)


感謝分享跟說明。

+5分
底座只锁了三颗不对称的螺丝,并且偏向几乎达到一半,当然有可能经长期剧烈震动的应力造成机械疲乏的后果,导致崩裂!
小弟有感而發:淺見小聊一下,蓄壓桶的鎖牙處面壓太大,而母座太薄,加上鎖緊的扭力(長期以來應力一直存在),最後金屬疲勞產生爆缸,因此推想,網上的好像都斷裂在螺絲孔座旁。(很想用儀器測一下金屬材質成份,如果在中南部小弟有興趣去看看實物)
autoang wrote:
看起來應該就是這樣吧...(恕刪)


我也是VAG车主之一,对于这情况,看了很不爽,分明就是设计上太过于冒险草率,任何固定方式都要考虑好问题!

这种爆裂,跟操控无关,跟改装是否有影响必须讨论!但是在原设计上就已经弱了!
autoang wrote:

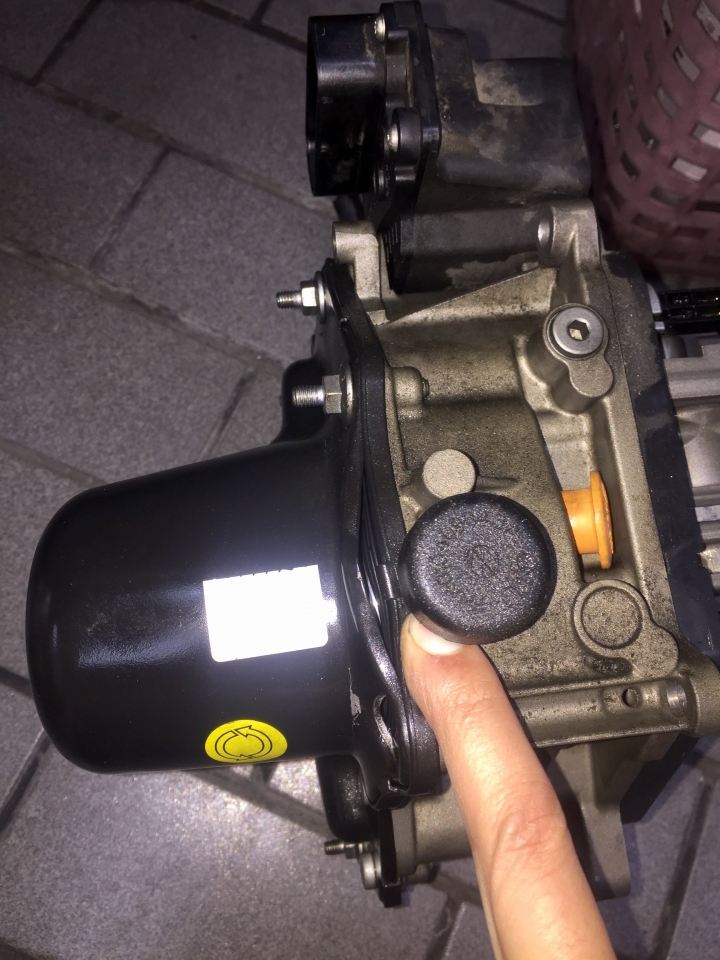

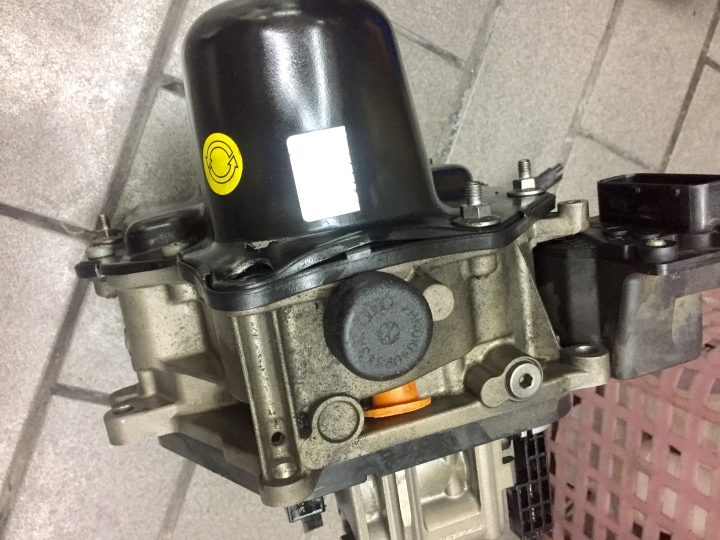

這張是螺絲拆掉的照片
圈的直徑是30mm
蓄壓器活塞中心也是30mm

我的想法是,如果是蓄壓器頂到底座的話...
因為螺絲是突出的,在頂到底座前,一定會先頂到螺絲
此在螺絲周圍的痕跡絕對會比較淺,且螺絲本身也會有被撞擊的痕跡
但看起來螺絲沒有任何撞擊痕跡,底座上的痕跡也很平均
再者,在蓄壓器的底部一定也會有螺絲的痕跡
所以這個痕跡應該是可以100%確定不是蓄壓器噴出時頂到的
我是比較傾向是底座材質不良造成的

另外,我也同意是原廠設計不良
不見得是文中推輪的c環,材質強度也是可能的,或許還有其它原因
至於是什麼,誰知道,只拆了這麼一顆其實有點難直接推斷原因

但就之前dq200的災情這麼頻繁來看,我想原廠設計不良應該是可以肯定的
不過最近這一批新的dq200已經沒啥傳出災情了,我想也是有做一定的改善了

再者,就某人一直強調的sop,我想,聽聽就好
你要參考也可以啦,但我想這跟操作方式並非全部正相關
不然就像某人說的,dsg有這麼多咖,dq250/380/500就沒聽說什麼災情
難不成全世界用這三咖的人通通很乖的聽這傢伙執行sop 嗎?
別說其它人,光我自已用dq380就沒在管這所謂的sop,我還不是開的好好的~
