[分享]汽車音響主機安裝DIY步驟圖解 (第11頁)

traon

traon
個人積分：25分
文章編號：40644834

25分

101樓

2012-12-20 10:45

以前汽車音響真耐用
denon cd箱19年還健在

朋友給的新toyoya音響沒線頭

找到此樓
謝謝樓主分想.5分致謝

ilovesinging

ilovesinging
個人積分：363分
文章編號：41297945

363分

102樓

2013-01-19 1:32

不知道樓主還有沒有關注這篇文章,因為我是來求救的。

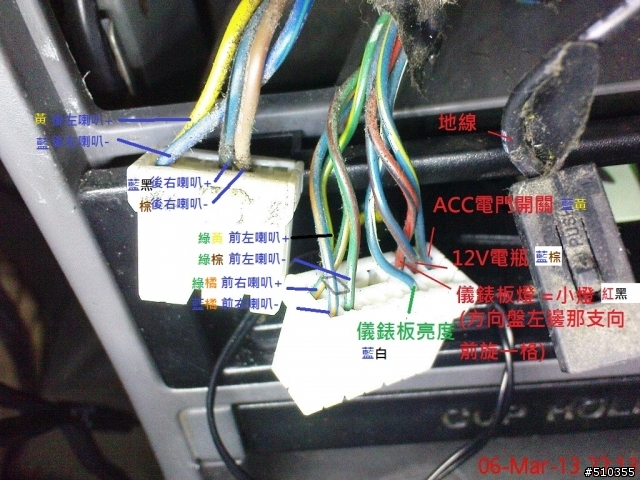

我上一台音響主機剛好跟樓主的一樣,現在想把它接回來,但是我線拆掉時沒做記錄,所以想請問一下怎麼把ISO的線換到這台黑色接頭上,因為一個是14孔一個是16孔,線路圖又有看沒有懂,另外這黑色頭是要買多大的端子?我買了杜邦端子F15,可是不夠大的樣子, 插進孔裡卻卡不住。

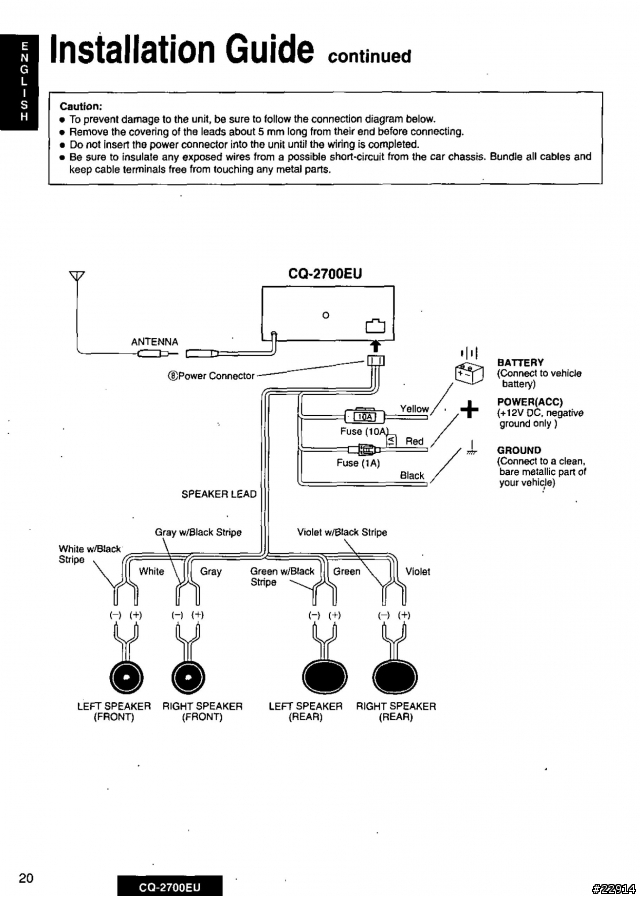

線路圖

更新一下,我不是不瞭解線色的意思,因為線上也都有標籤,我是不知道哪條線要插要插哪個洞,因為一個16孔,一個14孔,沒辦法對著插,線路圖也沒標出來哪個洞是對應哪條線,紅線是被我先剪掉了,因為沒退pin器,一時用力就拔斷了。

alexr19

alexr19
個人積分：117分
文章編號：41308183

117分

103樓

2013-01-19 20:24

找本英文字典查一下單字就知道線路圖各元件對應線色了。

而且依據你提供的照片，接頭的線色定義與線路圖相符，沒啥困難的。

只是紅色線不見了，要處理比較囉嗦！

frank100

frank100
個人積分：111分
文章編號：41308446

111分

104樓

2013-01-19 20:45

slipper007 wrote:
一般想換新主機的朋友...(恕刪)

收下了

陌生的路

陌生的路
個人積分：1186分
文章編號：41367144

1186分

105樓

2013-01-22 13:26

slipper007 wrote:
一般想換新主機的朋友...(恕刪)

感謝分享

sworder12

sworder12
個人積分：46分
文章編號：42489616

46分

106樓

2013-03-18 18:10

我的音響是[ Pioneer DEH-P3550MP ]
請問 Pioneer 裡面的 b.rem 和 back up 代表什麼？
我網路上找到rem是擴大機啟動線, b.rem 是電瓶的意思嗎？

Pioneer DEH-P3550MP

alexr19

alexr19
個人積分：117分
文章編號：42520061

117分

107樓

2013-03-19 23:52

sworder12 wrote:
我的音響是[ Pio...(恕刪)

BACK UP 接到電瓶的正極〈紅端〉，

GND 接到電瓶的負極〈黑端〉，

ACC 為紅火〈鑰匙〉

B. REM 為外接組件的觸發信號，若無可以不接，

NC 為空腳，

其他縮寫請參照ilovesinging的圖。

jeqqq

jeqqq
個人積分：16分
文章編號：42576030

16分

108樓

2013-03-22 14:14

終於可以登入了XD

因為這篇大大的幫助我,所以我也來貢獻一下小小經驗

==沒事別拔掉原廠音響電源線...因為它會auto lock!!==
順便貼一下讓我拿下音響的站
http://www.mobileinformationlabs.com/How%20To%20Guides/Tools/HowTo-_tools_page_stereo_removal_tools_part_2_.htm
最後才看到音響有防盜...來不及
