DIY 老汽車音響主機改AUX IN 問題

leoli785

leoli785
個人積分：0分
文章編號：51781088

0分

樓主

2014-08-24 10:53

家裡的車是lancer 汽車音響主機如下圖

DIY 老汽車音響主機改AUX IN 問題

主機後面的線路如下圖

DIY 老汽車音響主機改AUX IN 問題

對線組並不是很了解
請問板上的大大可以幫忙說明

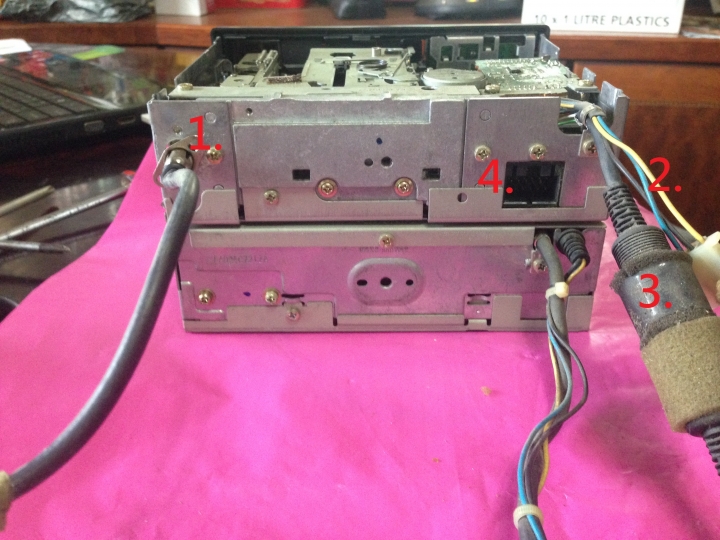

1.???(個人猜測是接入喇叭的線路)

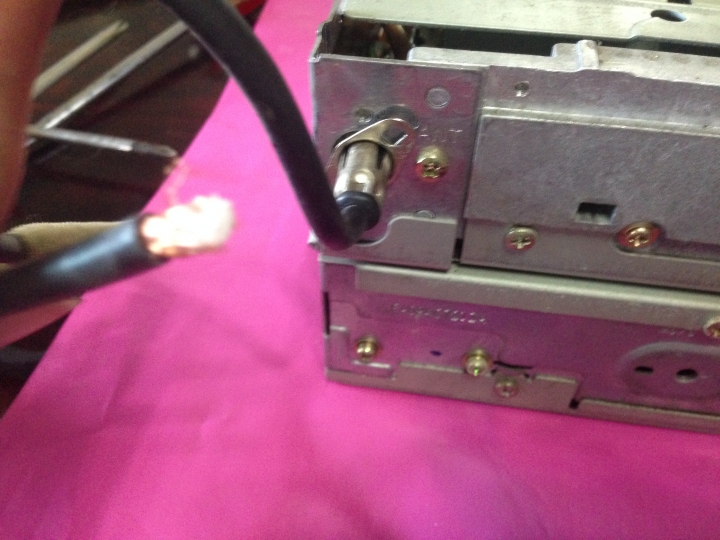

放大圖1
DIY 老汽車音響主機改AUX IN 問題

放大圖2

2.???
3.???

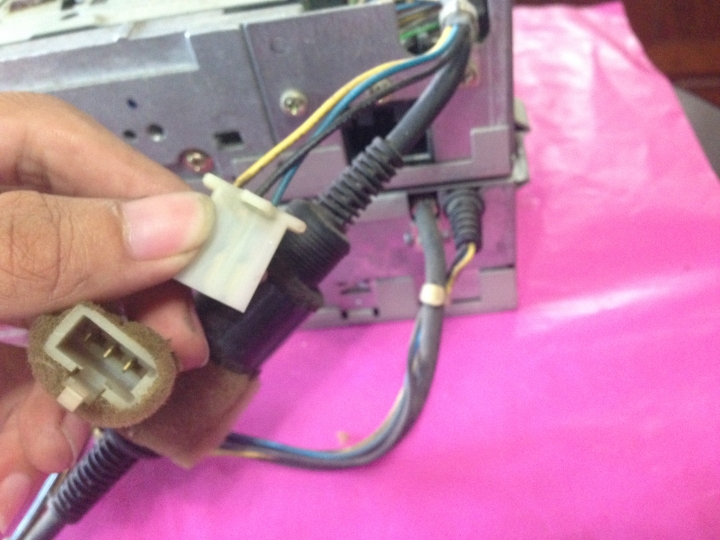

DIY 老汽車音響主機改AUX IN 問題

(2.、3.都接入下方的CD主機)

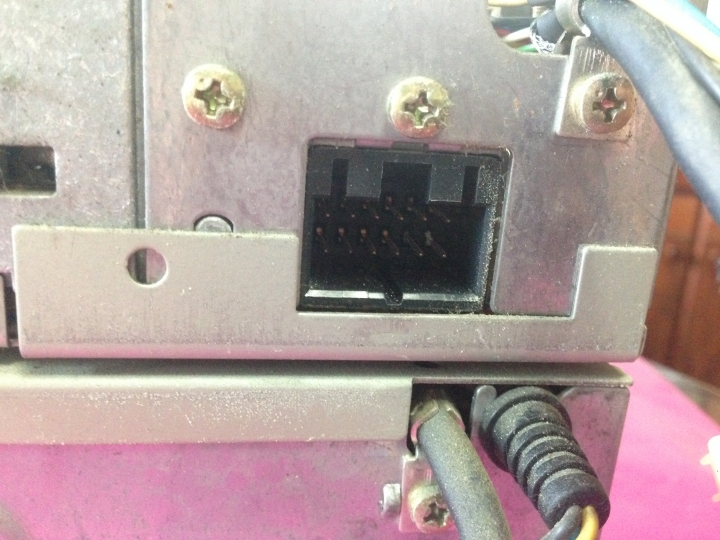

4.???是直接從汽車插入的孔(個人猜測是電源線)
DIY 老汽車音響主機改AUX IN 問題

請問1.2.3.4有哪些功能呢?
有辦法改裝AUX IN 3.5mm接頭嗎?
很想讓IPAD音樂直接撥入汽車聽

2014-08-24 10:53 發佈

文章關鍵字 DIY 老汽車音響主機 aux in 問題

tcs2a

tcs2a
個人積分：6分
文章編號：51781931

6分

2樓

2014-08-24 12:10

你好 1是收音機的天線,2是cd換片箱的電源,3是換片箱跟主機的音源線,方型插座則是外接喇叭跟電源輸入等,這種主機要對應現代的ipod ,我想是很難的.

VT-Marco

VT-Marco
個人積分：421分
文章編號：51783376

421分

3樓

2014-08-24 14:25

不是不能做

但是要先有機器的規格書跟電路板的定義圖

先找出音源的接入點，以及切換是哪一個部分

再來決定要用哪一個替換掉原有的音源接入訊號變成IPAD

最後在看怎樣美化線路的走線嚕!

RD我回來了,繼續傷害我的眼睛~

tiger3456

tiger3456
個人積分：412分
文章編號：51788093

412分

4樓

2014-08-24 21:46

leoli785 wrote:
家裡的車是lance...(恕刪)

你先檢查一下音響音量控制的方式是哪一種,很多舊音響都是用可變電阻
所以所有的音源都會接到這裡,然後再接到後級去放大訊號
要下手的地方從這裡比較方便

30年前的音響,當年還沒CD,20年前裝上CD換片匣,就幫它擴充多了CD的輸入
我選擇用Relay來切換,縮短訊號距離,避免干擾

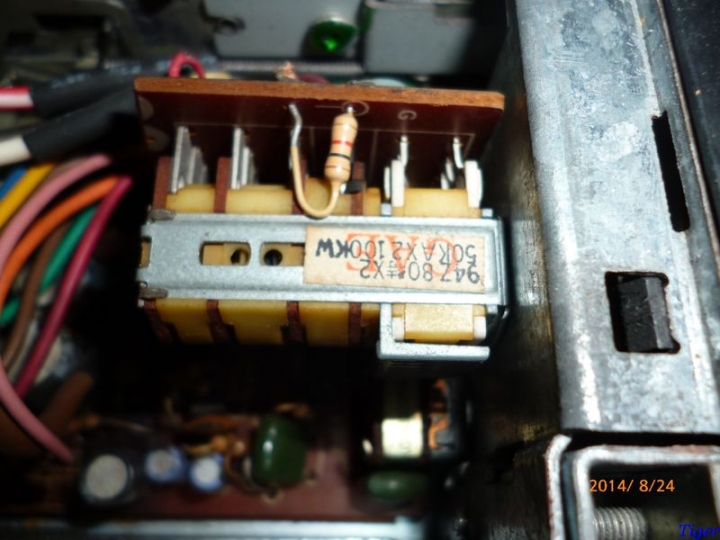

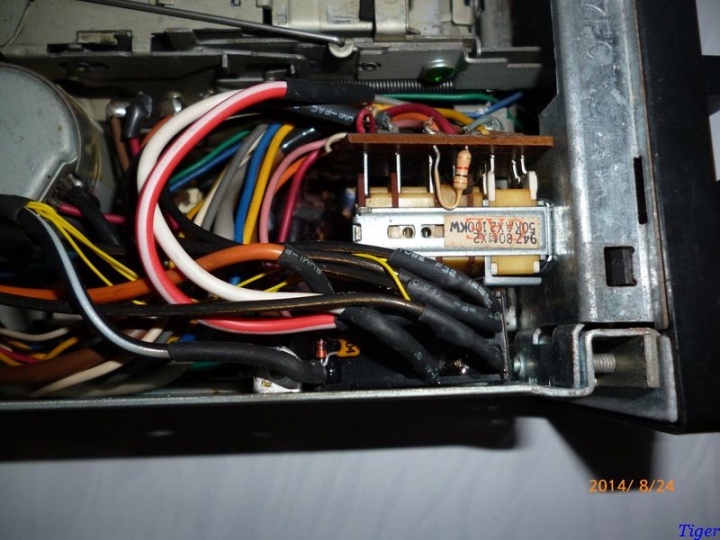

這顆就是音量控制可變電阻

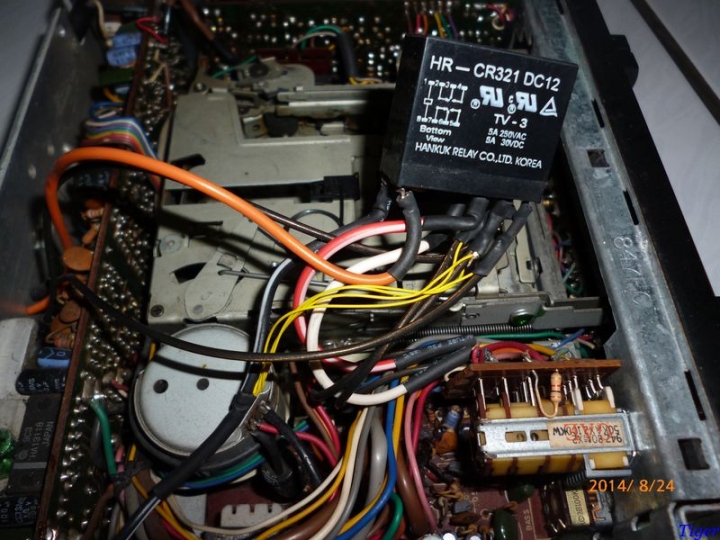

Relay塞在旁邊剛好

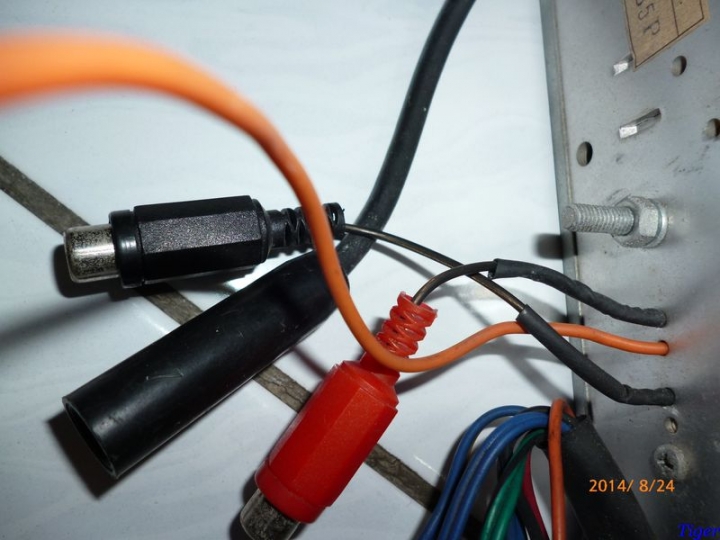

外接音源輸入,中間是控制音源的切換控制線

2年前雖然這台並沒有壞掉,但現在的音響功能多又便宜,有USB MP3 AUX已經是基本型了
panasonic CR-5008T很便宜,2張有找,基本的功能都有了,於是讓服役30年的音響退役了

爾俸爾祿，民膏民脂，下民易虐，上天難欺

wayne36183512

wayne36183512
個人積分：4562分
文章編號：51794578

4562分

5樓

2014-08-25 11:08

樓上的正解~

不過根據你的"猜測"

證明你對汽車音響的線路一竅不通!

建議還是花個2000多

請音響店裝台能支援AUX-IN或是IPOD/IPHONE的大廠牌無碟入門機吧!

絕對比你自己搞來的省事多了

麋鹿測試

麋鹿測試
個人積分：37分
文章編號：51814826

37分

6樓

2014-08-26 13:22

下面那台CD主機不就已經等於是音響主機的"AUX IN"了嗎？
只是想讓音訊是改由你的IPAD來播出的話，就把3.那條線給剝開....

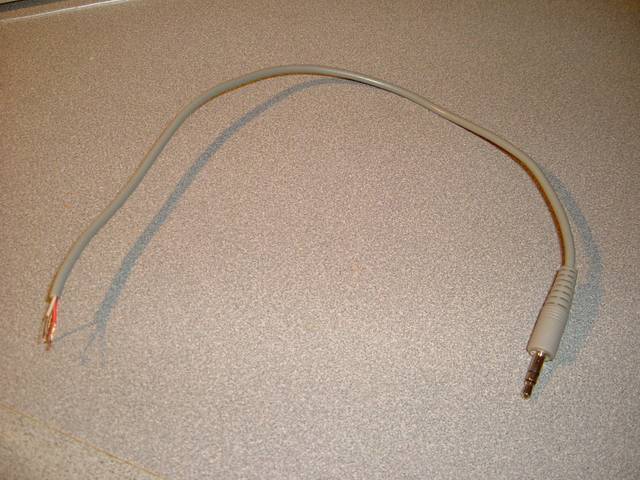

另外也把準備要插IPAD那條音源線的3.5mm公接頭的另一端給剪去....

兩條給它接起來(應該就紅接紅、白接白大致上就不會錯了...)我想差不多就可以如你所願了....

swlu99

swlu99
個人積分：138分
文章編號：51943528

138分

7樓

2014-09-03 12:04

leoli785 wrote:
家裡的車是lance...(恕刪)

之前有過拿舊主機給人家改
回來以後看了一下他是以AM頻道電路板上截斷焊上音源輸入接頭使用..
初期還算OK 一陣子之後一些雜音跟干擾會出現..
(不過比公司車上的FM射頻的好太多了)

你線路不熟電子焊接也不熟不要冒風險了...
現在有牌的入門 USB AUX 音響都很便宜 2000就有..
有的還含裝....
