前言

我一直在考慮要不要把下面的照片公開,因為下面維修的難度比較高,正因為難度過高,維修的步驟也沒有一一照下來,因為這部分只是自己留做參考,所以只照重要的部份,不過看到前一篇文章的熱情回應,再加上我想有很多的競戰車主可能有這樣的問題,卻一直不知道要如何處理,所以挑了幾張比較清楚的照片,貼上來給大家參考,沒有圖片的部份就以文字做說明,還請各位多多包涵。

=============================================================

繼上次馬車改裝後一個禮拜,強者我朋友二號一直在抱怨他的競戰龍頭轉動不順,就像微波爐的定時裝置旋鈕一樣,轉動時會一段一段的,使的他相當的困擾,曾試圖找尋其他的解決方法,不過最後還是走上了更換原廠珠碗的決定,而這個工程也理所當然的又在我家門口動工摟.....

[DIY]自己動手修車吧!!!(未公開畫面)

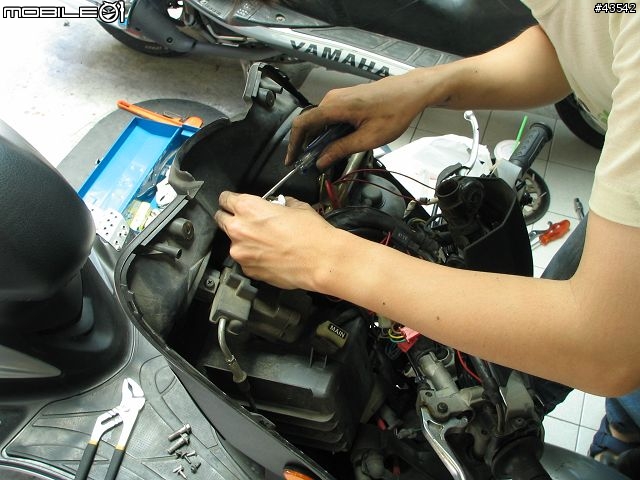

先把胸板、前H殼拆掉,為了待會下前叉組好下,也順便把前輪拆下,然後再把龍頭卸下(要注意線組),再卸下前叉組。

[DIY]自己動手修車吧!!!(未公開畫面)

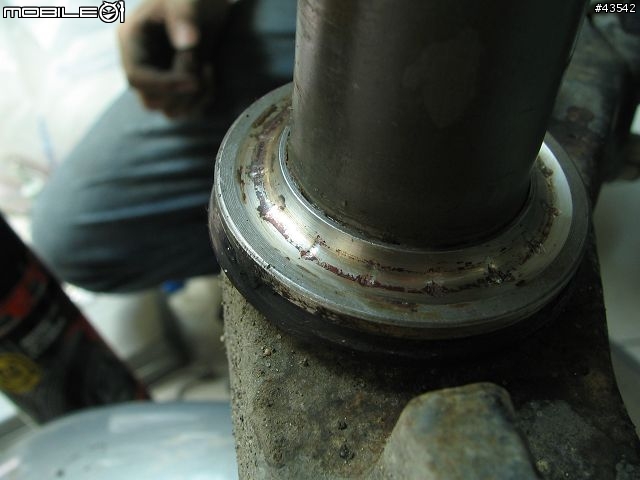

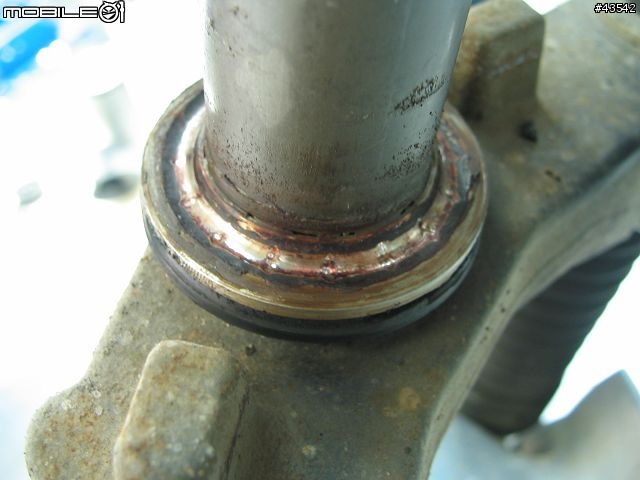

下珠碗磨損的情況。

[DIY]自己動手修車吧!!!(未公開畫面)
洗乾淨好拍照。

[DIY]自己動手修車吧!!!(未公開畫面)
這就是造成龍頭轉動不順的元兇,只要換掉這個就可以解決問題,只是我們當時還不知道待會有一個更大的考驗等著我們....

[DIY]自己動手修車吧!!!(未公開畫面)
拆下下珠碗上蓋,可以看見一樣磨損的很嚴重。

[DIY]自己動手修車吧!!!(未公開畫面)

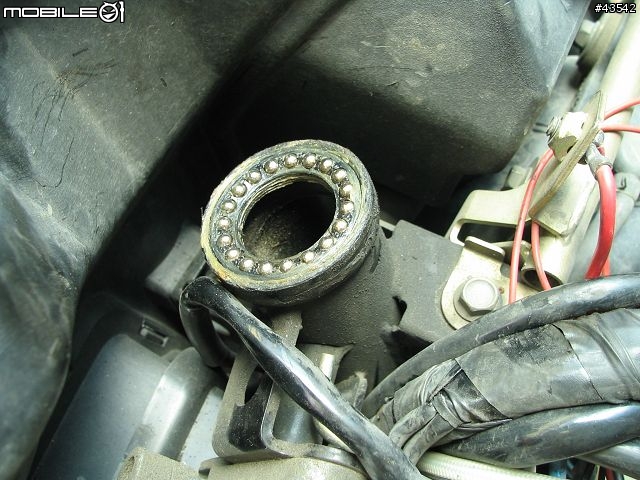

上珠碗的滾珠,珠子是裝在黑色的橡膠裡,上下都是這樣,這樣做的原因是為了安裝方便,但這也可能是造成珠碗嚴重磨損的情況。

[DIY]自己動手修車吧!!!(未公開畫面)

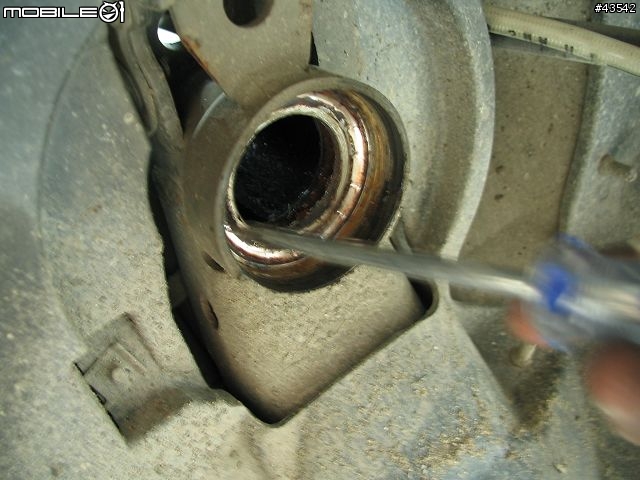

挖掉,挖掉。

[DIY]自己動手修車吧!!!(未公開畫面)

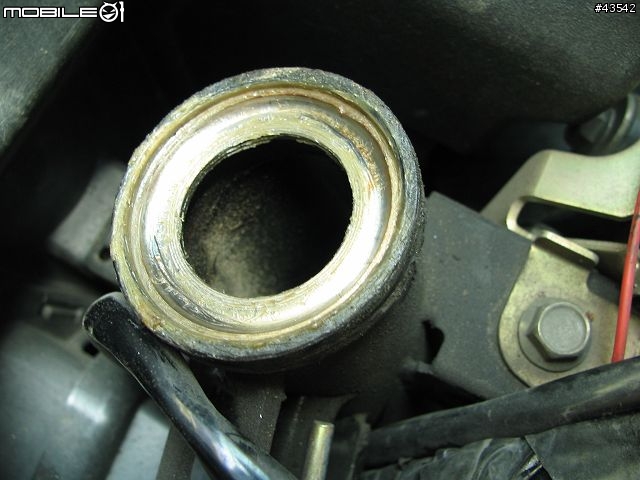

磨損程度還好。

接下來就是吃力的時候了,下一個步驟就是把下珠碗拆掉(請看第四張圖),我們當初以為這跟下珠碗上蓋一樣,用一字起子就可以搞定,沒想到弄了兩個小時珠碗還是屹立不搖,最後打電話去問強者我朋友一號.....

朋友二:安平,We have trouble!(這時強者我朋友一號一定在安平玩)
朋友一:什麼問題?
朋友二:競戰的下珠碗拆不下來,用一字起子挖半天動都不動。
朋友一:這樣啊...,去找一種叫做「鑿刀」的工具,配合鎚子,就可以把珠碗拆下來了。
朋友二:鑿刀?是做木雕在用的那種嗎?
朋友一:沒錯沒錯,就是那個東西,記得要平的喔。
朋友二:我上哪找那種東西啊.....。
朋友一:說的也對,那也不是什麼正常的修車工具.....。
貓:鑿刀啊....,我記得我好像有在我家的儲藏室看到那種東西過........。
朋友一、朋友二:為什麼你家會有那種東西啊!?

就這樣,勇者終於找到了傳說中的聖劍,把惡龍...,呃不對,是我們終於找到了鑿刀,把珠碗拆下來了。
(各位應該知道為什麼大家都跑來我家修車了吧,因為我的工具不多,但都很奇怪....)

[DIY]自己動手修車吧!!!(未公開畫面)

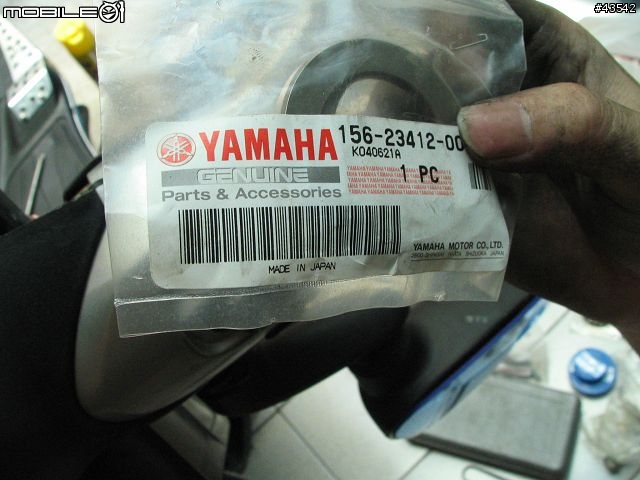

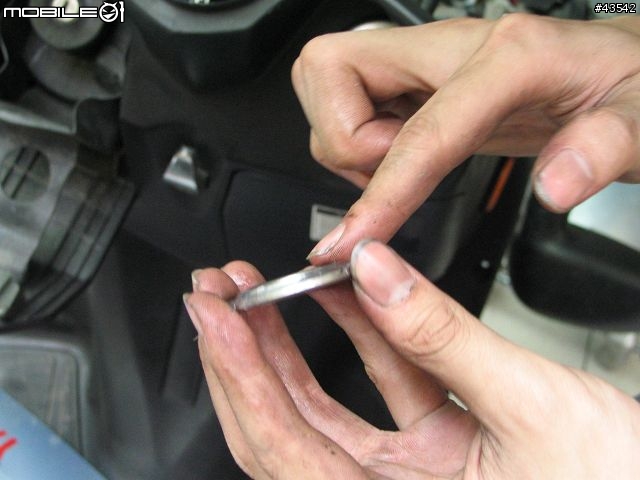

這次的換裝零件,下珠碗,日本製的喔。

[DIY]自己動手修車吧!!!(未公開畫面)

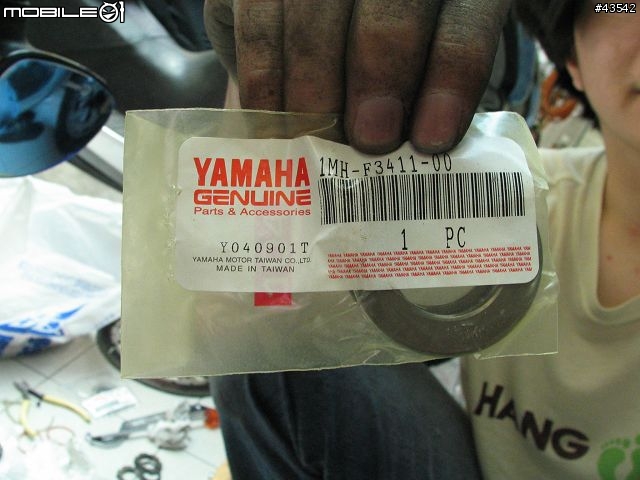

不過下珠碗上蓋就是台製的了。

[DIY]自己動手修車吧!!!(未公開畫面)

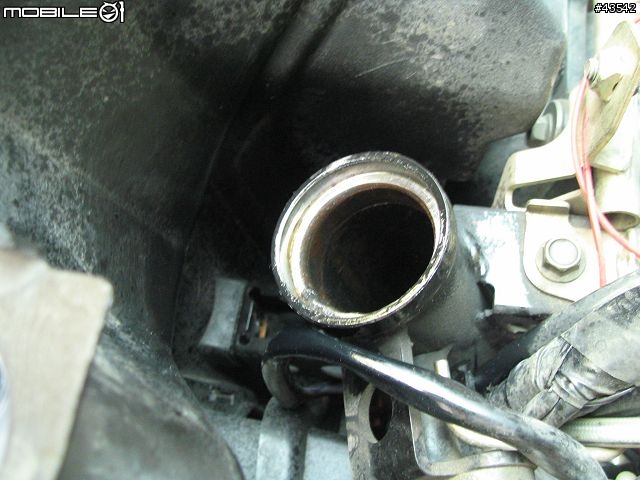

上珠碗也下來了,這也是用特別的方法,先說明一下,我們的套筒是組合套筒,我和我朋友各有一組,拆下上珠碗的方法就是將兩隻套筒延長桿組合,然後從下珠碗的位置伸到上面,再用鎚子敲,很簡單就下來了(請各位自行想像)。

[DIY]自己動手修車吧!!!(未公開畫面)

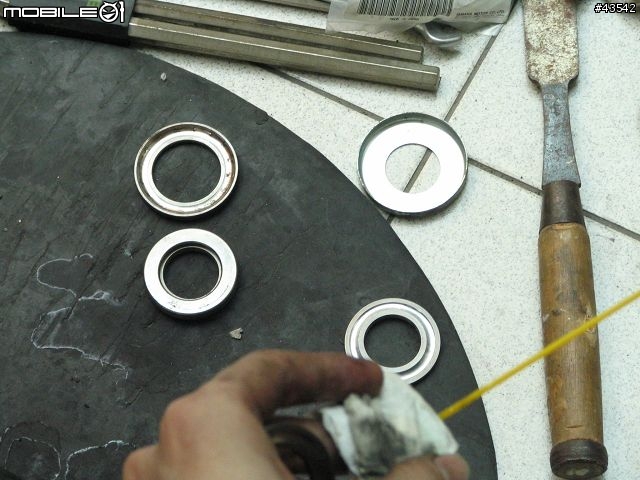

零件準備好摟,可以看到聖劍....不,是鑿刀也在旁邊。

[DIY]自己動手修車吧!!!(未公開畫面)

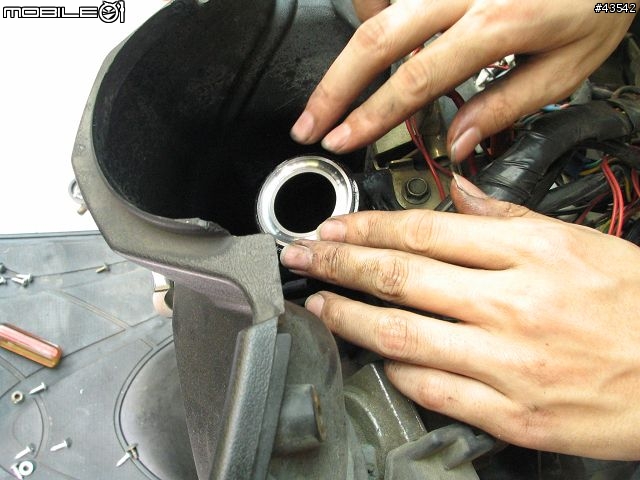

先裝上珠碗。

[DIY]自己動手修車吧!!!(未公開畫面)

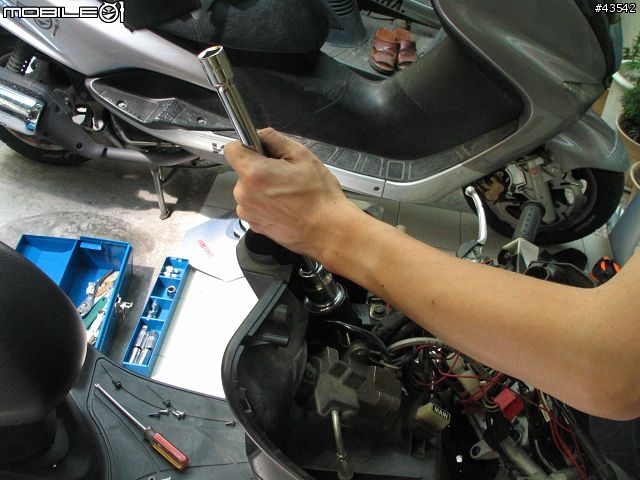

裝上珠碗的方法,照片中用的是橡膠鎚,可是效率很差,後來我又從儲藏室拿出羊角鎚,兩三下搞定。

[DIY]自己動手修車吧!!!(未公開畫面)
由於珠子買了一段時間了,有點生鏽,所以先用金屬光澤劑(銀色的那一瓶)把銹推掉,然後再上耐熱黃油(白色瓶身,黑色貼紙那罐)。

[DIY]自己動手修車吧!!!(未公開畫面)

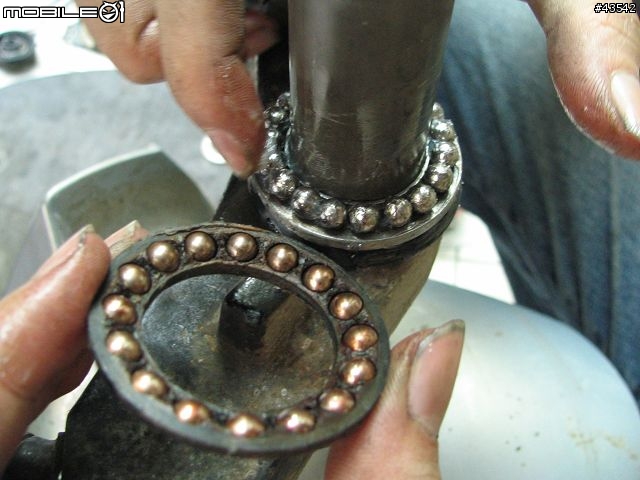

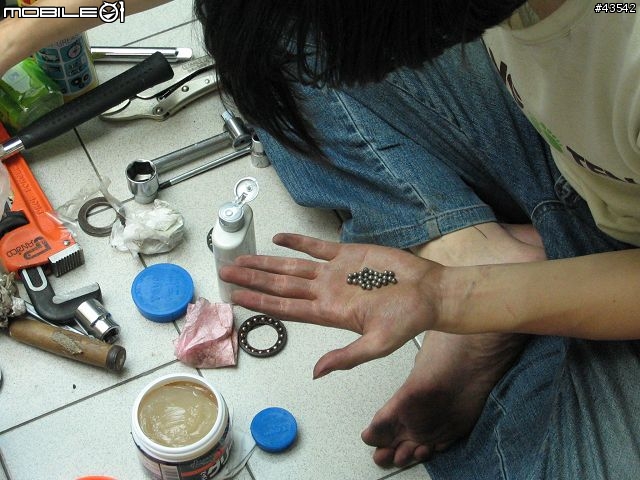

把珠子裝上下珠碗,再用耐熱黃油固定,免的掉下來,可以看見珠子的部份與原廠不同,這是為了改善容易磨損的問題。

[DIY]自己動手修車吧!!!(未公開畫面)

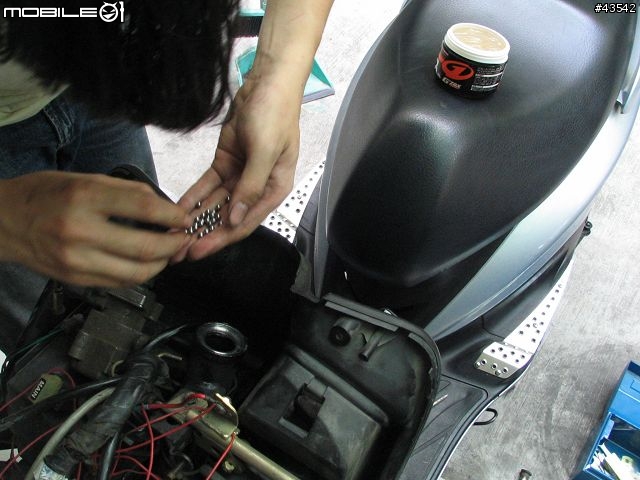

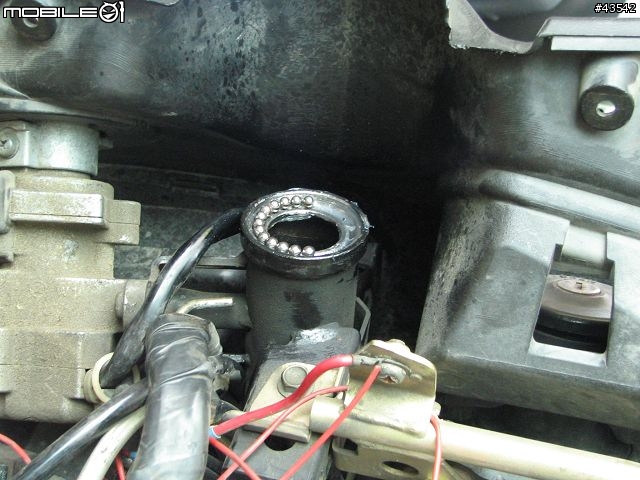

換上珠碗裝珠子了。

[DIY]自己動手修車吧!!!(未公開畫面)
裝到一半。

[DIY]自己動手修車吧!!!(未公開畫面)

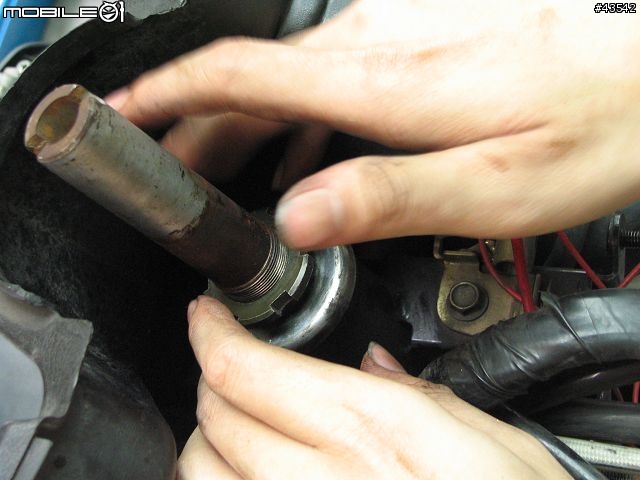

上蓋也要抹油喔。

[DIY]自己動手修車吧!!!(未公開畫面)

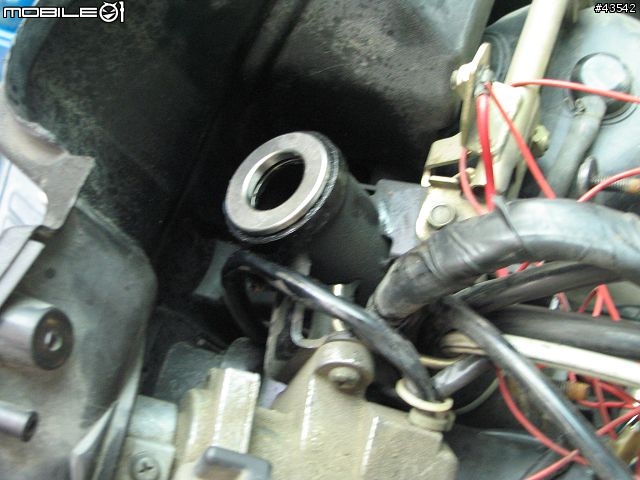

裝上去的樣子。

[DIY]自己動手修車吧!!!(未公開畫面)
把前叉裝上去,再把零件依序裝回去,就完工了。

完工後試車的結果,龍頭轉動真的變順了,變的跟新車一樣,只是改變了一小部分的施工方式,對耐用度有什麼樣的影響就不得而知了,至少短時間之內車是有變比較好騎了。

大部分的車行都不願意做這種工作,因為太累了,而且沒什麼賺頭,那兩個珠碗也沒有多少錢,卻要把前叉全部拆掉,經濟效益不划算,所以我們就自己來動手了。

不過我自己的車也有同樣的問題,而且更嚴重,那問我要不要也來修?我看還是算了,光是競戰就拆的快去掉半條命了,馬車那還得了,等下次有空的時候吧。
2006-06-23 21:50 發佈
文章關鍵字 DIY 畫面
大大你好樣的~
連續兩篇看的我熱血沸騰
準備去拆車了!
小黑!你等著看我怎麼修理你....
太有DIY的精神了。

一邊修車還要一邊記錄,這樣的分享,一定要捧場鼓勵一下,

樓主說的真好,這樣的小細節,非一般車行願意辛苦賺,

所以好車店難找的情況下,對於車況很要求的車友,救要練就樓主一身的好本事。

再次的
感動感動
敘訴的真詳細
一定要拍拍手放煙火的啦
有機會一定要再多貼一些啦
這是一定要的啦
liou
混世魔貓 wrote:
前言我一直在考慮要不...(恕刪)


大大您實在是太強了,想不到您如此費心地在車輛的保養及維修上

而且也願意和網友們分享您的經驗,這兩篇文章真的精采,

也謝謝您,讓我對這部車有了更深一步的認識。
貓大大實在是太強了...
真的很多店家沒賺頭又費時的車都不修
除非有很熟的師父.....
感謝大大分享
人要比車凶~!
強~一個字~強
強在哪裡~
不是技術~而是你把所有過程拍下來~這超辛苦的~有發表過東西的都知道~
當然技術也很厲害~哪天開車行~一定要PM給我地址阿~
台灣~你什麼時候可以進步...

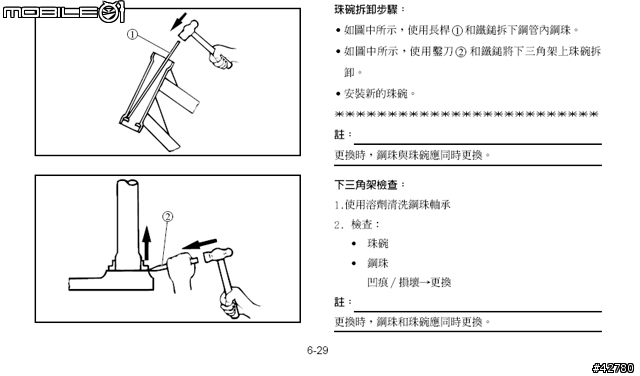

原廠手冊中就是用鑿刀把他給拆下....
