ETC OBU 改機 !! 過站扣款會自動顯示餘額

Tony886
個人積分：31分
文章編號：11603810

31分

樓主

2009-04-24 18:19

在討論區看到了許多大大的創作, DIY 將 OBU 改背光、改車用電源, 感到相當欣慰, 原來大家都有同樣的困擾, 小弟也把我的改機經驗發佈出來, 有興趣的人可以試試看哦 !!

功能:
1. 一上電就會顯示餘額
2. 一過站扣款就會自動顯示餘額
3. 原有的"嗶"聲及手動查詢餘額功能都不受影響
4. 如果配合改 LCD 顕示幕的背光(可參考其它大大的創作), 效果更棒哦 !!

ETC OBU 改機 !! 過站扣款會自動顯示餘額

2009-04-24 18:19 發佈

文章關鍵字 ETC OBU 餘額

worthy

worthy
個人積分：170分
文章編號：11604565

170分

2樓

2009-04-24 19:11

請問只要加跳線還是要再銲零件上去呢??謝謝.

X62s SXGA+T460p WQHD

raytracy

raytracy
個人積分：1409分
文章編號：11606252

1409分

3樓

2009-04-24 21:30

小弟是念電子的, 看了樓主的改法卻不知要如何下手.....
(如果沒猜錯的話, 應該是利用 RC 電路去模擬按出餘額的硬體動作)

可否標示出: 改前 vs. 改後的差異點?
否則從沒拆過看過 OBU 的人, 怎知哪些是原本就存在的東西? 哪些才是要改的?

~~ 新願資本-臺醫壹號創投基金-普通合夥人 ~~

jhwang107

jhwang107
個人積分：74分
文章編號：11607220

74分

4樓

2009-04-24 22:28

Tony886 wrote:
在討論區看到了許多大...(恕刪)

這是用嗶聲去觸發按鈕還是用 LED 亮時去觸發按鈕?
我猜是嗶聲吧? 樓主可以提供更詳細的資料嗎?

youngsir

youngsir
個人積分：315分
文章編號：11608734

315分

5樓

2009-04-24 23:39

整個就是強...我完全看不懂...這裡真是臥虎藏龍

Tony886

Tony886
個人積分：31分
文章編號：11608850

31分

樓主

2009-04-24 23:44

紅色圈來的地方就是要加的零件位置, 總共加三顆零件即可, 對照線路圖及照片的相關位置, 應該可以分辨出來。
這是靠背光亮起時的電壓, 模擬手動按鍵的效果, 不清楚的話, 下次再拍清楚的畫面吧解說吧。

eric62

eric62
個人積分：6465分
文章編號：11609135

6465分

7樓

2009-04-24 23:56

當年中華電信的OBU過站後就會自動顯示餘額,遠通實在是偷很大阿

worthy

worthy
個人積分：170分
文章編號：11619256

170分

8樓

2009-04-25 18:13

趁著下午空閒時間,依照版主的線路及增加LCD顯示幕的背光功能,
經測試後,版主所說的功能,第一 ... 第三及第四項都測試正常,
第二項待上高速公路再實測 ....
在此感謝版主所提供的電路圖,謝謝!!

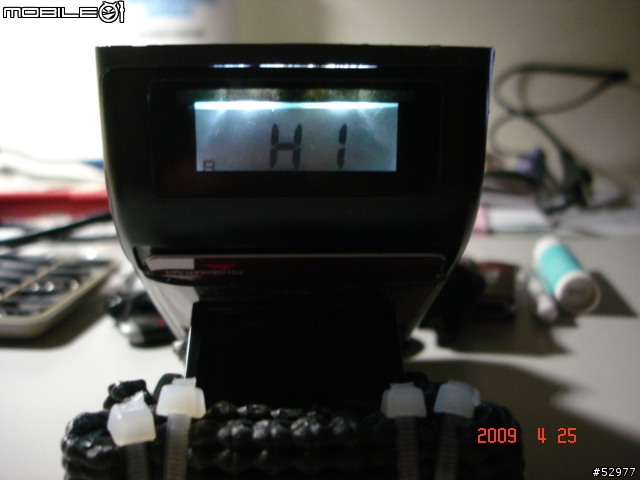

ETC新增功能:
1. 一上電就會顯示餘額 (測試正常)
2. 一過站扣款就會自動顯示餘額 (待上高速公路實測)
3. 原有的"嗶"聲及手動查詢餘額功能都不受影響 (測試正常)
4. LCD 顯示幕的背光 (測試正常)

X62s SXGA+T460p WQHD

Jerry Liao

Jerry Liao
個人積分：0分
文章編號：11682605

0分

9樓

2009-04-29 9:47

請問各位車友, 此外加電路, 在不加上外加光源的部份下, 也可以使用嗎, 因為樓主有提到, 是以啟動背光電源去觸發. 謝謝.

Tony886

Tony886
個人積分：31分
文章編號：11686828

31分

樓主

2009-04-29 13:13

更正: 經路測發現, 過站時的嗶聲及餘額顯示不正確, 請不要參考這篇文章了 !!
造成不便, 尚請見諒 !!
