[分享]LEGO 8421 大吊車

今天要來分享的是LEGO 8421 大吊車

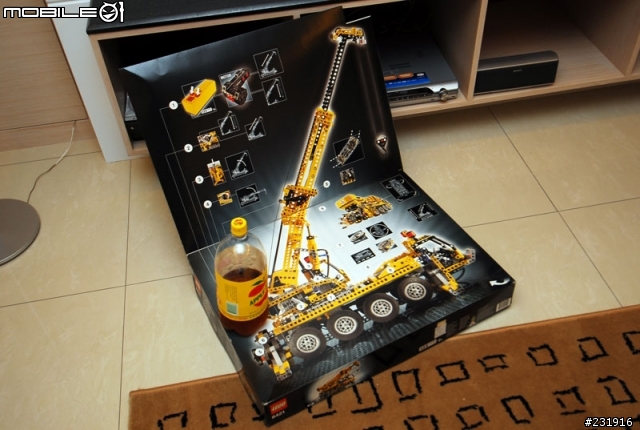

有多大盒看看就知道了,和兩公升的蘋果西打比較

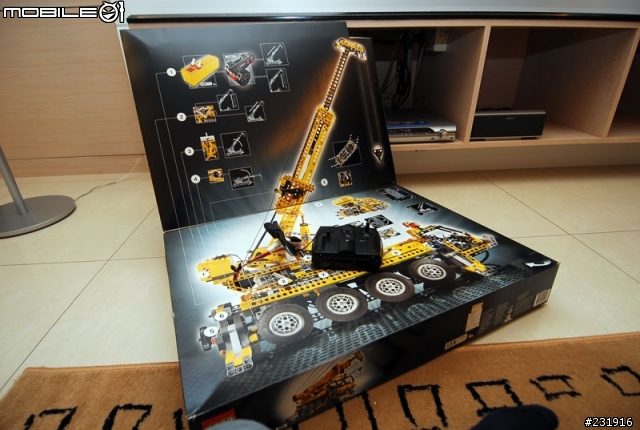

和蜂鳥小直升機比較

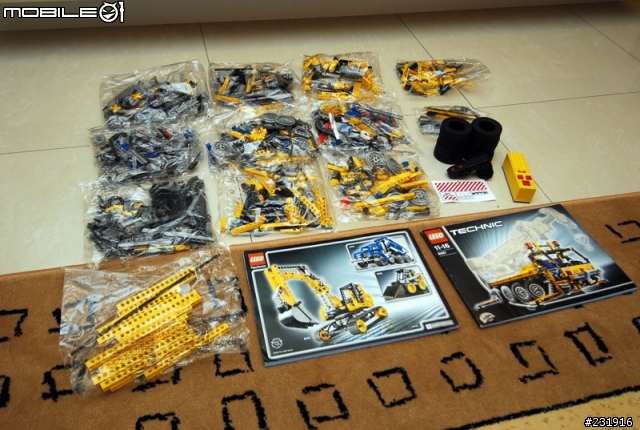

共有12包零件大大小小加一加有1884個

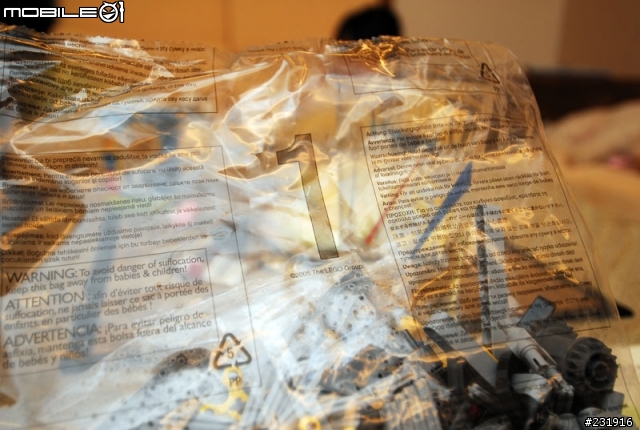

每一包零件上面都有編號,這包是第一號啦

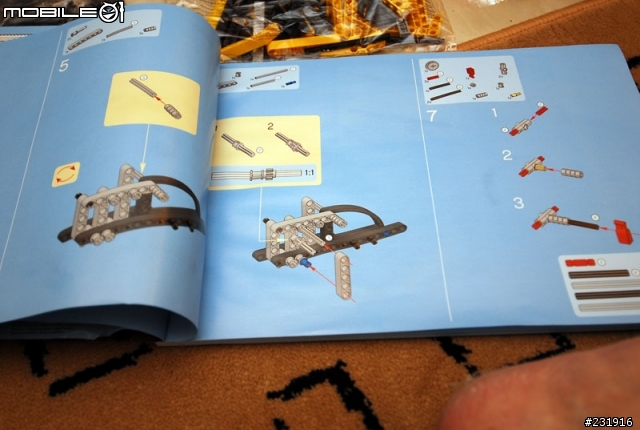

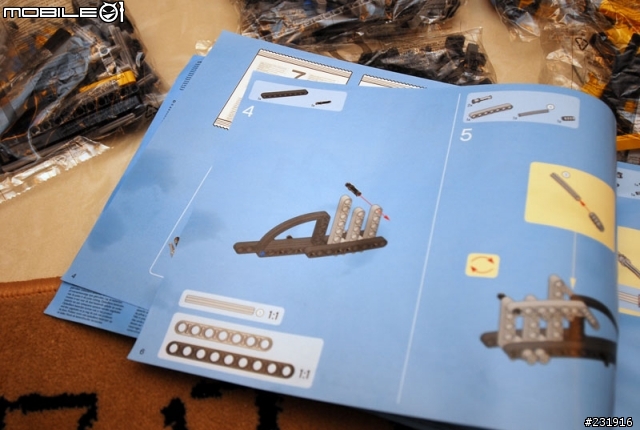

有非常詳細的說明書,包含這一步驟要多少零件,要怎樣安裝


不過要有一點立體圖的概念不然會裝錯格,輕則退後幾步,嚴重的會要拆掉一大半才可以搞定

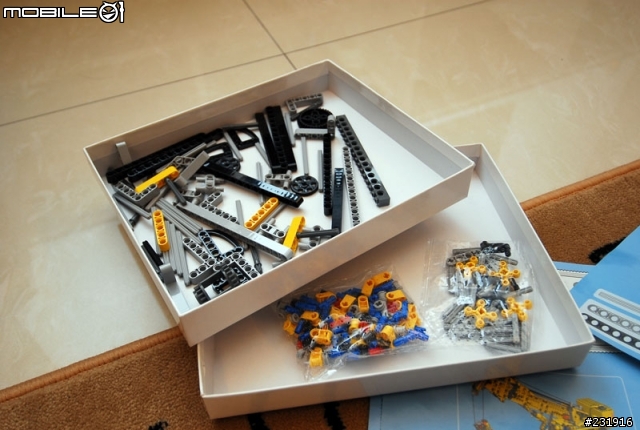

打開囉

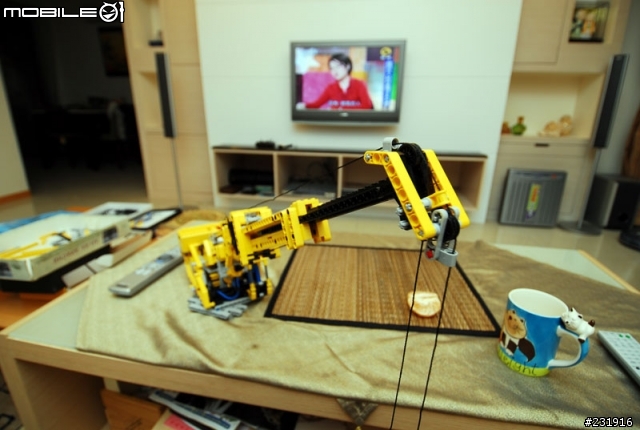

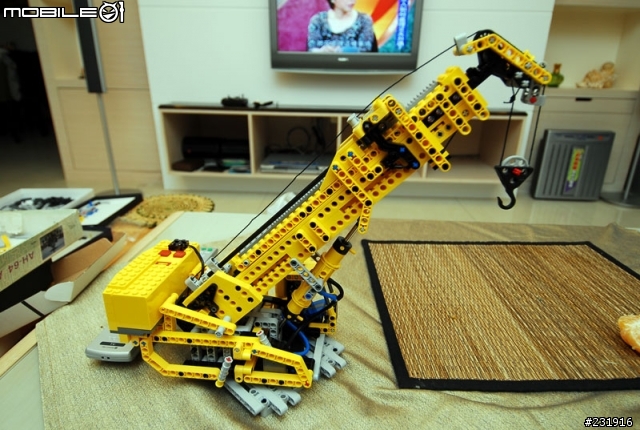

經過3個小時的奮鬥,終於把上半部組裝完畢

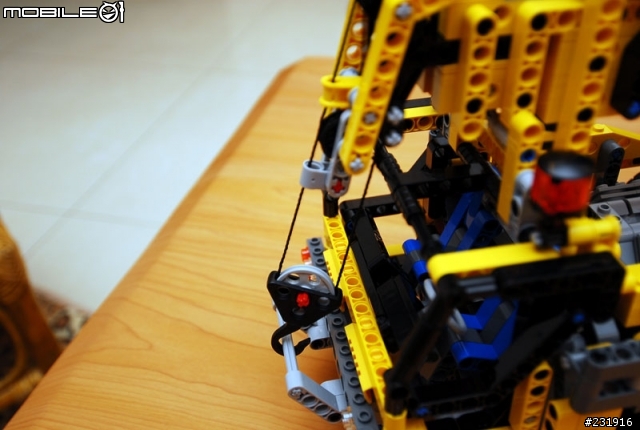

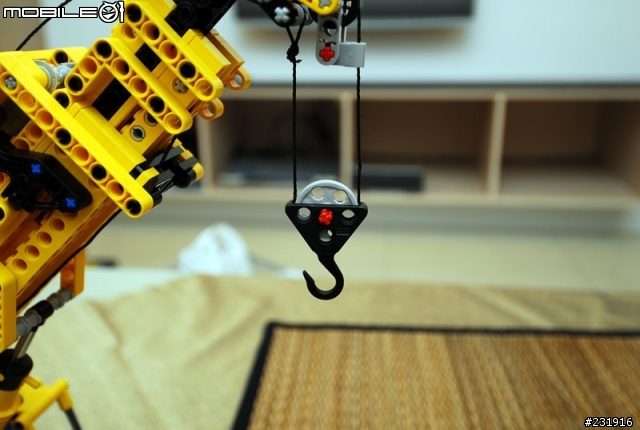

吊勾特寫,因為一端是固定所以吊勾上升速度只有收繩子速度的一半,但是力會變大一倍

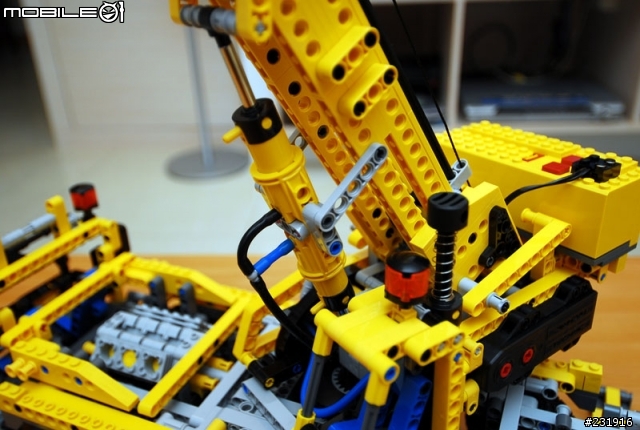

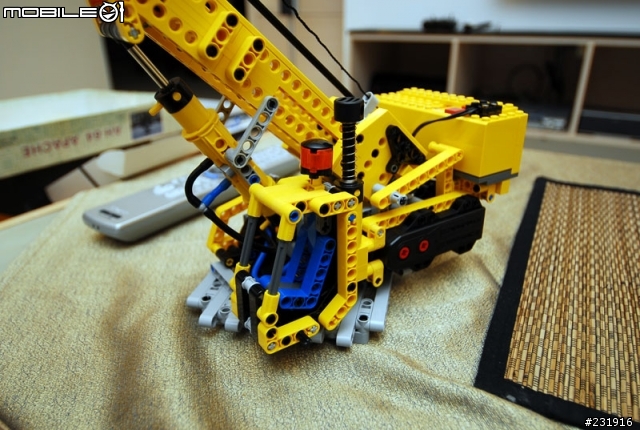

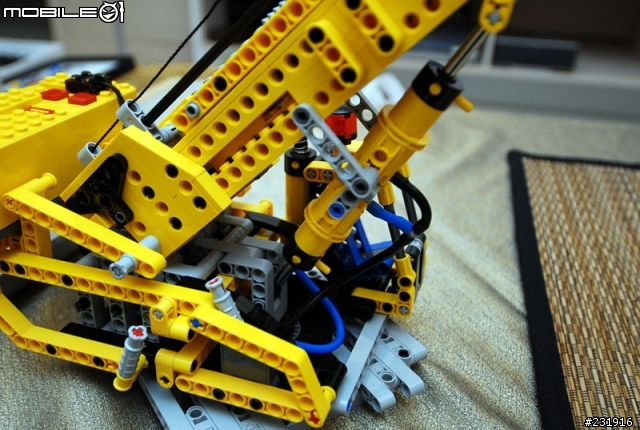

兩組氣壓鋼控制整個吊臂的角度


吊臂是由三組機構構成的,把他升到最長,這的部份是由電動馬達帶動齒輪驅動的喔

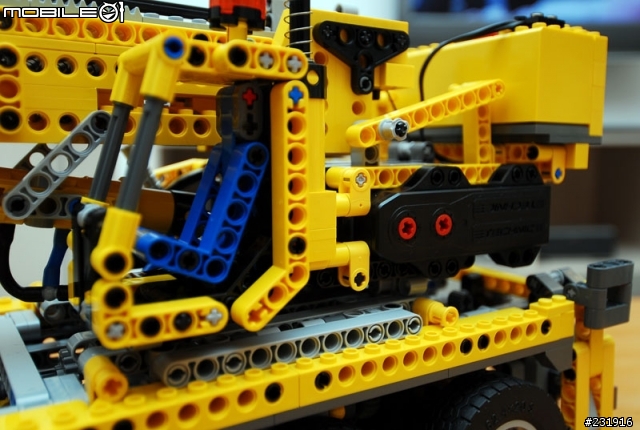

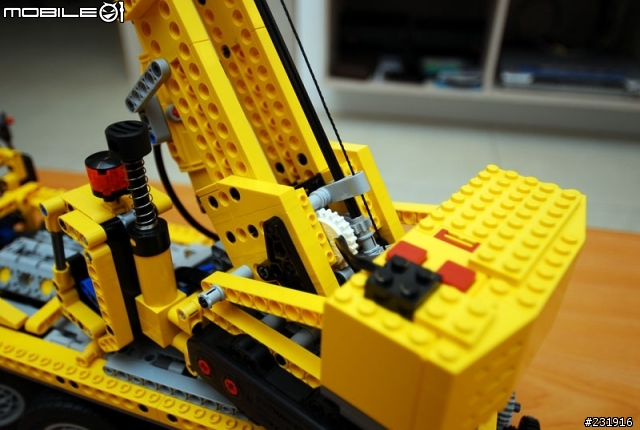

控制台特寫,燈號後面那一隻比燈高的就是打氣的機構,在右下那個橫躺黑黑的就是馬達和減速齒輪


...........又過了好幾個小時的奮鬥,終於完成了...YA.........一直在找零件,眼睛都快花了

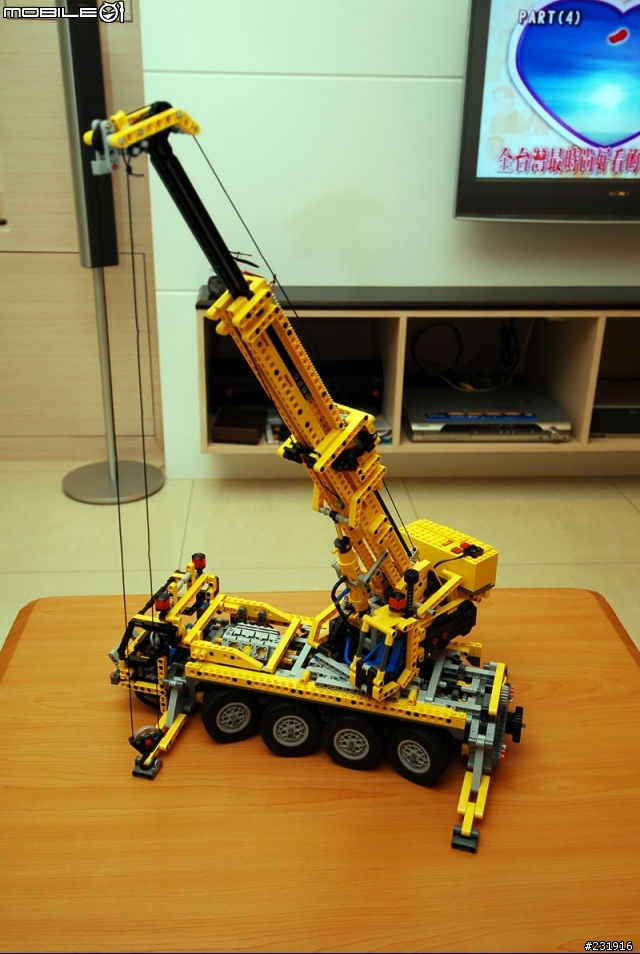

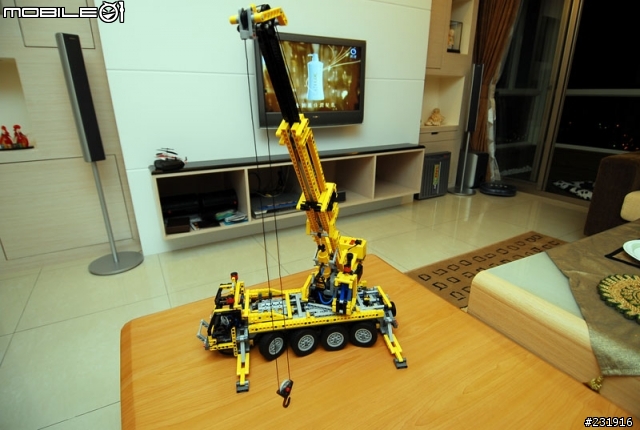

全部展開圖,車子前後左右4隻可以放在地上支撐的機構也是連動的喔,
轉在車子後方的一個大齒輪就可以一起放下或收起來

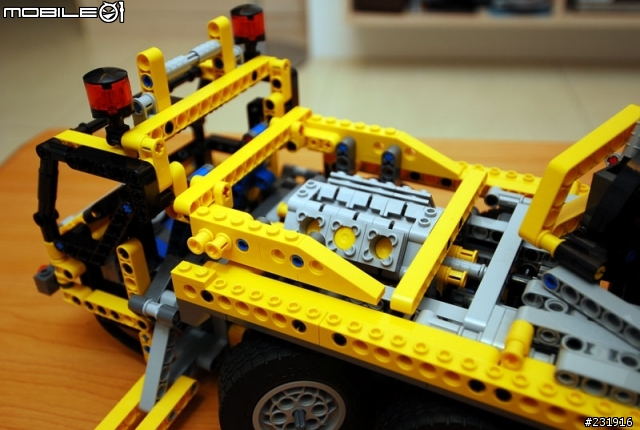

6缸引擎


雙氣壓缸

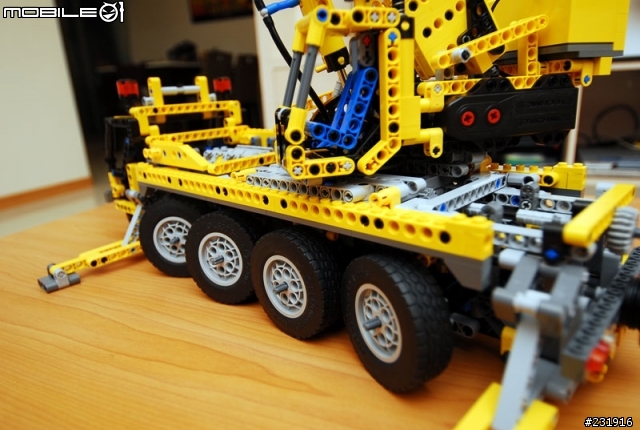

8輪轉向系統,右邊算來第三的是固定不行轉向,第二和第四角度相同,
但是方向不同,第一組角度比第二組大這樣就不會打架了(利用齒輪比不同控制的)


最右邊那個黃色的是放電池的6顆三號,白色那個齒輪是可以控制力量的
他的中心和外圍是利用摩擦力帶動當吊的東西太重會自動打滑,保護馬達

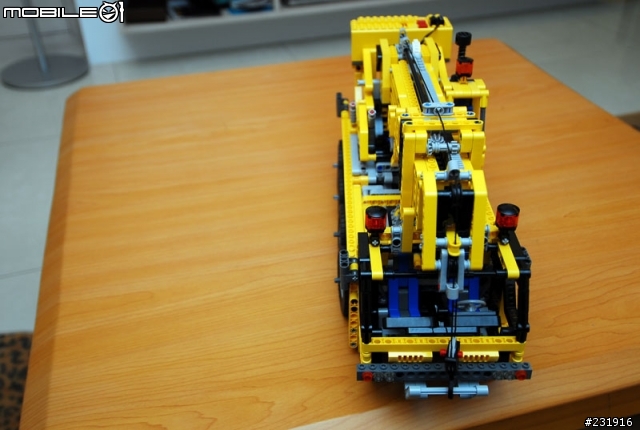

全部收起來的樣子,要出發去上工了....


吊勾也有自己的家喔


從小就夢想的位置,現在還是座不上去,但是離夢想又近了一點^^

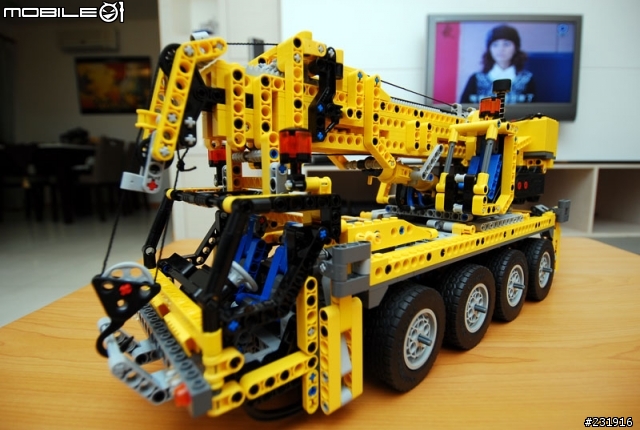

最後補上一張全圖



國外介紹

這組LEGO要價約5千多,值不值得要看人說
沒有細緻的外表,看起來都方方正正,一點也不像真的吊車
但是..我就是非常的喜愛樂高,尤其是TECHNIC這一個系列的
組裝的過程中有很多的樂趣,可以讓你知道各各機構運作的原理
很適合陪家中國小或國中的小朋友玩(年紀要大一點,不然有不少小零件要注意)
因該會有不少啟發,......
家裡還有一些裝好的,有機會再和01的朋友一起來分享
