[分享-冷門BB槍]Tanaka Luger P06 M1906 介紹

前言:
阿智之前曾經寫過一篇「從Tanaka Luger P08 4inch HW談P08手槍的刻印」的文章,從日本各廠牌Luger P08 BB槍的刻印,去探討它的歷史意義。事實上Luger 自動手槍從1900年成為瑞士制式軍用手槍、到1908年德國陸軍正式採用定名為Parabellum 08手槍前,這段期間Luger 自動手槍有過好幾次的改良,這些早期Luger手槍依照軍用或商用合約的不同,各有其不同的特徵,都是國外Luger手槍收藏家非常感興趣的領域 。Tanaka社今年7月份推出的Luger P06 M1906 version,就是依據1900至1908年之間的Luger手槍而製作,有著許多有趣的特徵,值得我們這些Luger手槍迷來研究討論。以下就是這支BB槍的基本資料:

Tanaka Luger P06 M1906 Version

  • 動力 瓦斯
  • 全長 219 mm
  • 重量 530 g
  • 裝彈數 12 + 1 發
  • 材質 合成樹脂,亞鉛合金

歷史背景

1908年德國陸軍正式採用之前的Luger手槍,基本上大略可以分成3個時期:1900年、1903-1904年過渡期、以及1906年。
由於1904年前後DWM廠針對Luger手槍在內部機件進行較多的改良,所以改良前的Luger手槍稱為舊型(Old model),而改良後的被稱為新型(New model)。下表則是將舊型與新型的差異做個比較:
舊式特徵:

  • 肘節式槍機圓鈕(Toggle knob)側面呈內凹斜面,槍身右側的圓鈕有安全鎖。安全鎖的形式1903年以前與1903-1904年間的也略有不同。
  • 閉鎖塊上方表面平整,簧片式退殼鉤
  • 槍膛後方無缺口
  • 肘節式槍機後臂與機匣同高
  • 扳機護弓與下槍身前端同寬
  • 擊鎚簧由2片簧片重疊而成

新式特徵(括弧內表示特徵出現的西元年份)

  • 肘節式槍機圓鈕側面為平面,且加工為交叉防滑格紋,左右兩側圓鈕外觀均相同。(1906)
  • 閉鎖塊上方表面有凹面,退殼鉤較大且具有上膛指示器功能(側面有GELADEN字樣),以插銷與彈簧固定在閉鎖塊內。(1903-1904)
  • 槍膛後方有缺口,以容納退殼鉤前端(1903-1904)
  • 肘節式槍機後臂比左右兩旁的機匣略高0.034英吋
  • 扳機護弓略窄於下槍身前端
  • 擊鎚簧以彈簧取代簧片。(1904-1905)


下圖為1900年American Eagle的Luger手槍,可以看到肘節式槍機圓鈕側面呈內凹斜面,槍膛後方也沒有容納退殼鉤的缺口,退殼鉤也保有舊型的特徵。

下面這張圖為1906年American Eagle的Luger手槍,與左上方1900年版相比,可以看出許多新版與舊版特徵上的不同。


所以1900年左右(1900-1902)的Luger手槍,構造上是屬於舊型的特徵再加上握把保險,而1906年左右的Luger手槍則是屬於新型,也同樣有握把保險。由於舊式到新式特徵的變化是逐漸演變的,所以1903年至1904年過渡期所生產的Luger手槍,則視其出廠年份,或多或少都保有部分的新舊型特徵。

1902年,DWM廠有鑑於7.65mm子彈的威力不足,於是將7.65mm子彈改良成9mm子彈,並應用到Luger手槍上。由於9mm子彈長度較7.65mm略短(9mm:29.6mm,7.65mm:29.8mm),因此1902年後使用9mm子彈的Luger手槍,其機匣長度因而略減2mm,但是槍管長度很明顯的由4.7英吋縮短為4英吋,這是1902年版9mmLuger手槍與1900年版最大的差異。

至於1908年生產的P08手槍與1906年版的較明顯的差異為:
1.取消握把保險,只留拇指保險。
2.將GESICHERT字樣加在4吋Luger手槍的拇指保險撥桿旁的機匣上。(GESICHERT字樣在1904年就已經出現在6吋海軍型上了。)
3.無彈後定撥桿(Hold-open latch)被取消。(1913年才又恢復)

1913年8月後生產的Luger P08又有些改變,變化如下:
1.無彈後定撥桿被恢復。
2.也許是為了生產標準化的考量,德國生產的各尺寸(含4吋型)Luger P08手槍上都有槍托結合凸耳(Stock Lug),但是在這之前只有
6吋跟8吋槍管的Luger手槍,因為有裝上槍托的需要才會有這種凸耳。

以上的分類是依據德國生產的Luger手槍來加以區分,而最早採用Luger手槍的瑞士,由於本身在Bern就有生產Luger手槍的兵工廠,因此瑞士的Luger手槍是自成一系,分類上並不適用於這個系統。



外觀與內部介紹

這支Luger P06並非HW材質,所以只有530g,比起Luger P08 4inch HW的 680 g要輕些。盒子外觀與之前的Luger p08 4inch HW不同,或許Tanaka的用意是表明這把Luger與一戰或二戰德軍是沒有什麼關連性吧?

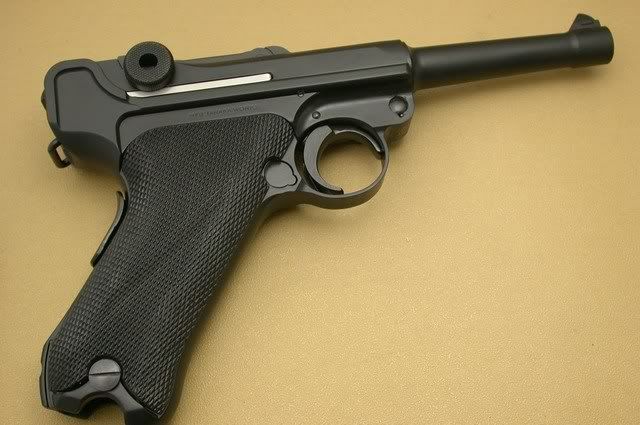

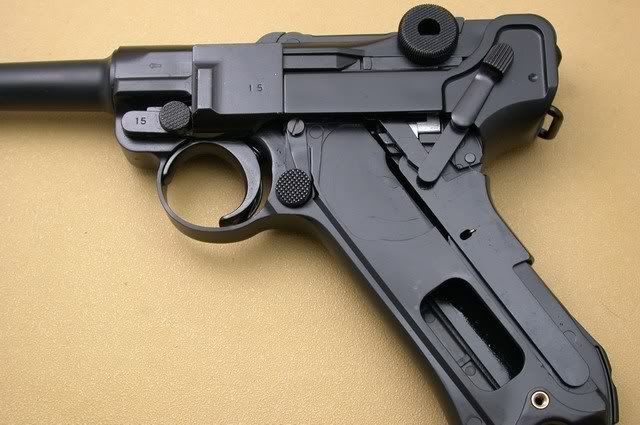

槍身左側與之前4吋 P08HW外觀上最大的差異就是握把保險,左側機匣前方打印也只有一個。另一個特殊的地方是這支P06的撞針阻鐵(sear)與平常常見的Luger P08不太一樣,撞針阻鐵厚的部分較長,這是1916年以前生產的Luger手槍的特徵,Tanaka可是很忠實地把它重現出來喔。

槍身右側圖,除了Tanaka的刻印外,完全沒有其它的打印。

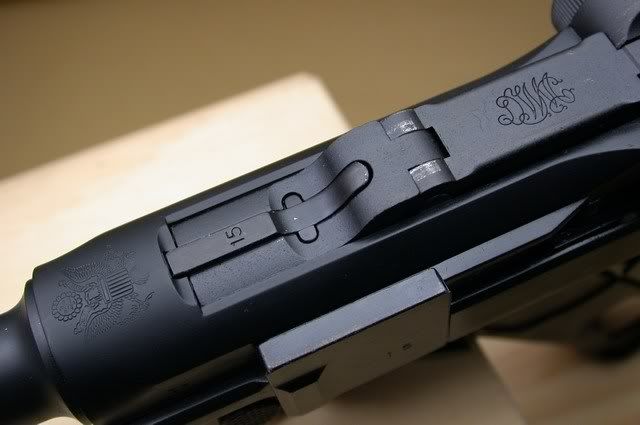

槍膛與肘節式槍機上方的打印。特別的是槍膛上的刻印是美國的國徽,肘節式槍機後臂則是DWM廠的廠徽。這類Luger手槍稱為「American Eagle」,是20世紀初德國DWM廠製造,外銷美國的民用手槍。也正因為它是民用手槍,所以Luger手槍槍身右側原本應該會有的工廠檢驗打印與軍方接收章,在這把P06上都沒有出現,算是合乎史實的表現。

4吋槍管的M1906 American Eagle Luger應該是沒有槍托結合凸耳(Stock Lug)的,Tanaka這點在考據上似乎是不夠周延。早期1900年時的握把保險寬度只有下圖的2/3,後來因為被抱怨太窄導致握感不佳,影響射擊精準度,因此於1901年加寬握把保險寬度,從下圖可以看到握把保險寬度幾乎與握把的金屬部分同寬。

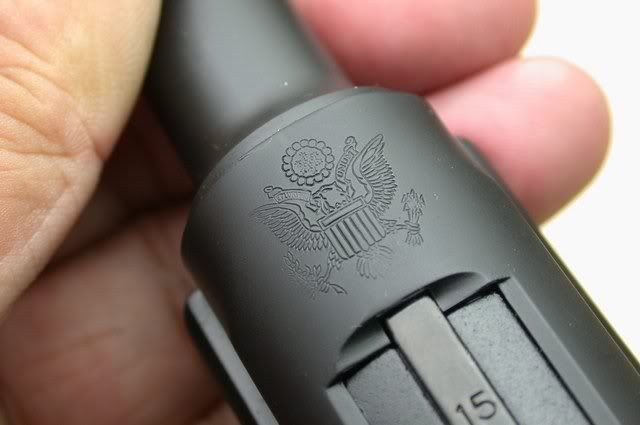

"American Eagle"的特寫。DWM生產的民用型Luger手槍大約在1901年,由DWM美國總代理Hans Tauscher引進美國的,差不多在同一時期,Luger手槍也正於Colt、Savage等廠商競逐美國陸軍制式軍用手槍的合約,後來Luger雖然落敗,但是在美國民用市場上賣得還不錯,把美國國徽打在槍膛上,據說是為了爭取認同、增加銷售量的考量。

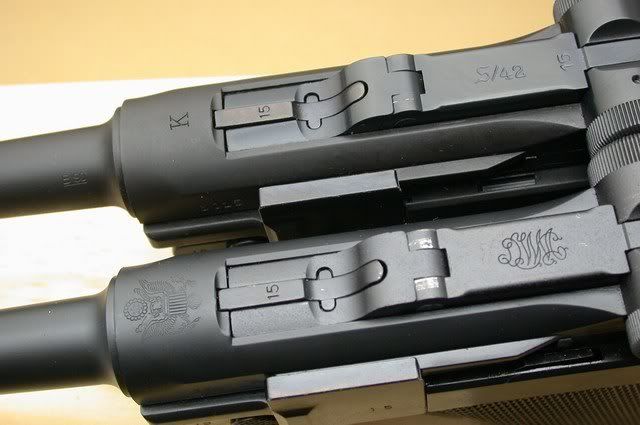

P06與P08上方刻印比較。

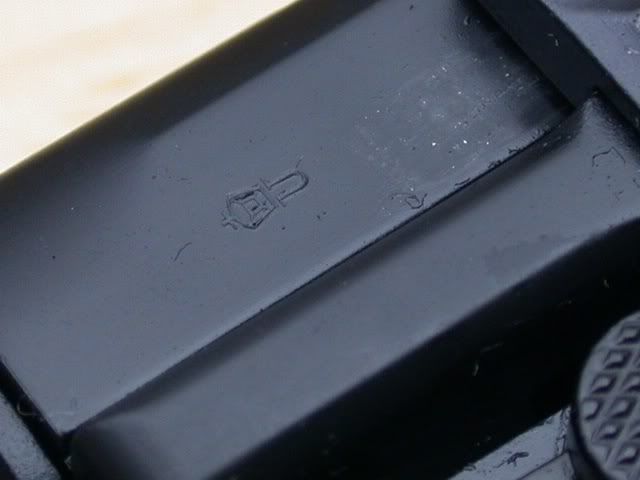

槍身左側唯一的打印。這是DWM廠民用版的打印,出現時期大約是1900至1908年之間。此外下槍身正前方、槍管正下方近下槍身處應該有編碼與GERMANY字樣,這支P06並沒有做出來,這是有點美中不足的地方。

未上膛的P06,握把保險並未升起。

當拉槍機上膛時,握把保險自動上彈,擋住擊槌阻鐵,呈保險狀態。

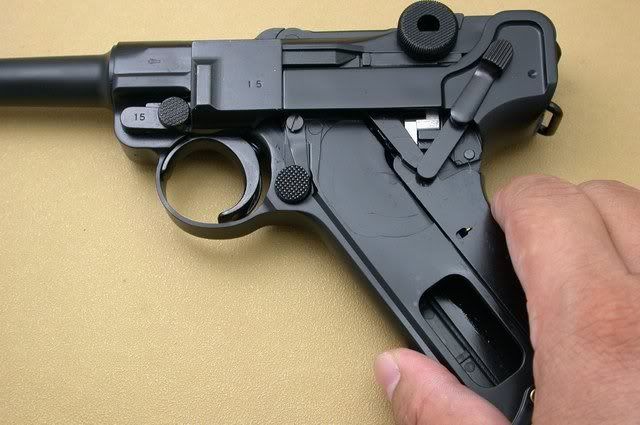

壓下握把保險,擊槌阻鐵旁的保險片自動下降,保險解除呈待發狀態,此時扣引扳機即可擊發。

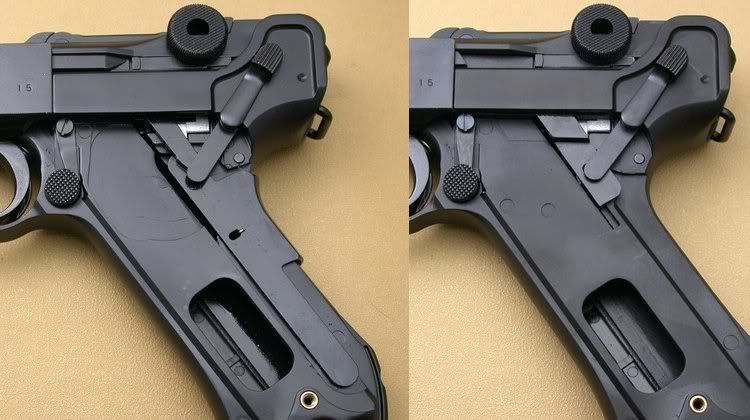

下圖左為具有握把、拇指雙重保險的P06,下圖右為P08,僅有握把保險。

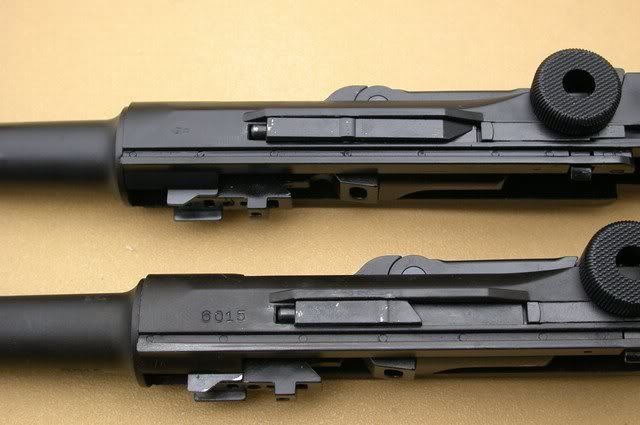

下圖上為P06,下為P08。可以看到P06的擊槌阻鐵中厚的部分比P08的要長。這是1916年的改變,目的在於開啟拇指保險狀態下(Safty on),
仍然可以拉開槍機進行上膛動作。


後記

原本買這支P06以為Tanaka是依據一戰前德軍的早期Luger手槍為藍本而製造的,等買到手後才發現原來是屬於American Eagle Luger。
將它研究一番後發現除了Stock Lug不該出現,歷史正確性不足外,其他各項機構與刻印都還蠻接近史實的。如果是跟我當初一樣,想買一把一戰前德軍早期Luger手槍的人,奉勸您大可不必買這把,以免失望!如果您是Luger迷的話,這把P06算是還蠻值得收藏,至少與其他Luger P08相比有其特殊之處。這支P06算是我Luger手槍中的第3把了,我不禁有點期待下次Tanaka或Marushin會不會出一把M1900型的早期Luger手槍,最好是操作槍,那我真的是非敗不可啦!
2006-10-28 18:04 發佈
哇喔...好槍喔..
原來這裡有這麼好的圖文阿~
阿智~~
你也混太大了吧~~從射手混來這邊...
沒想到在這邊還會碰到這熟的朋友...
這篇拿去投給王總啦~
阿...我是誰....我是moolah randy啦~
不要透露我的身份喔~呵呵
cbi059 wrote:
阿智~~你也混太大了...(恕刪)

混太大?不會啊!這裡也常有人PO槍文的,剛剛好而已!
這篇是老文章啦,想說這裡不熟的人多,拿來這裡PO比較不會被嫌炒冷飯..嘻嘻!
王總那邊我會給他更新的文章啦!請拭目以待囉!
[http://blog.xuite.net/a8330062/archy3c]--阿智的菜滔櫃
好槍
archy8362 wrote:
前言:阿智之前曾經...(恕刪)

archy8362 wrote:
前言:阿智之前曾經...(恕刪)
多少錢
