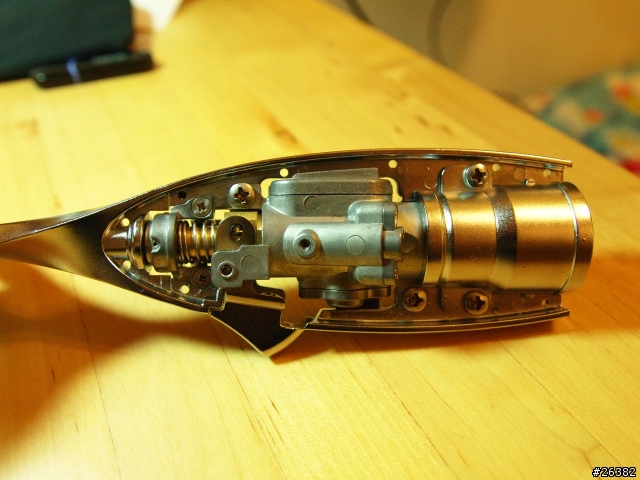

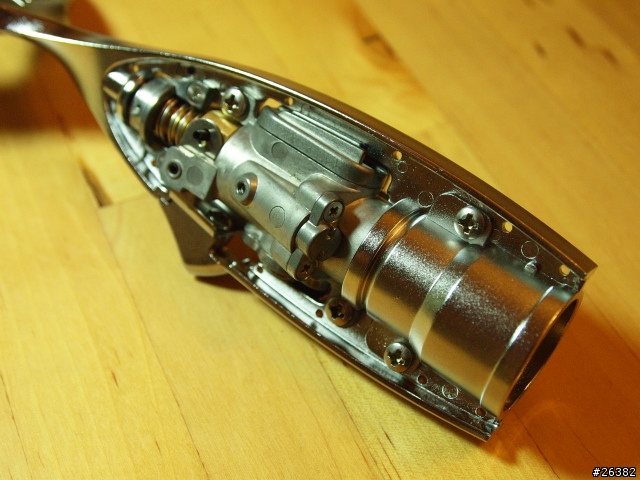

首先劃開那兩片黑色的皮膚,便可看到內臟啦~真像噴射渦輪機
這個角度看起還挺像模型玩具的引擎~科科
換個角度在看看~~

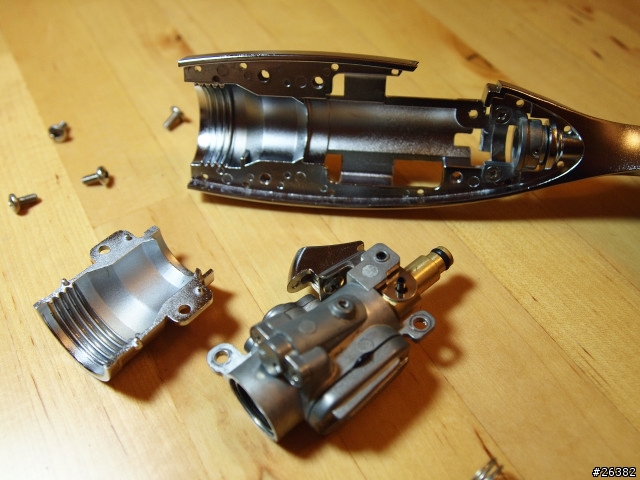

把它分解下來看看,包含了骨架(後面),氣瓶室(左下)與控制閥裝置(右下)總成

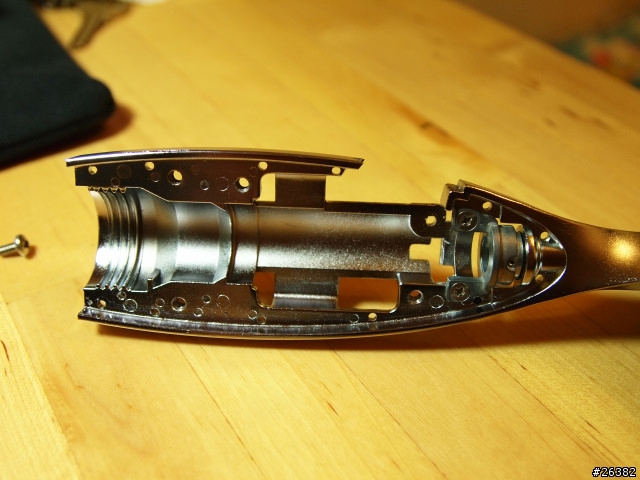

骨架總成

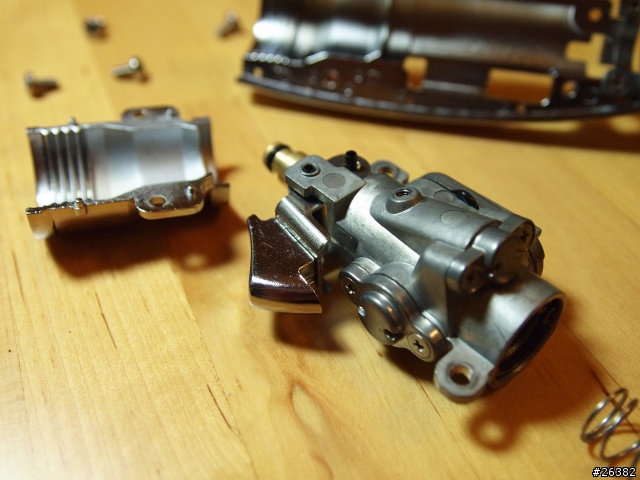

控制閥裝置,有兩個洩壓裝置(按鈕下方與側後方突起處)

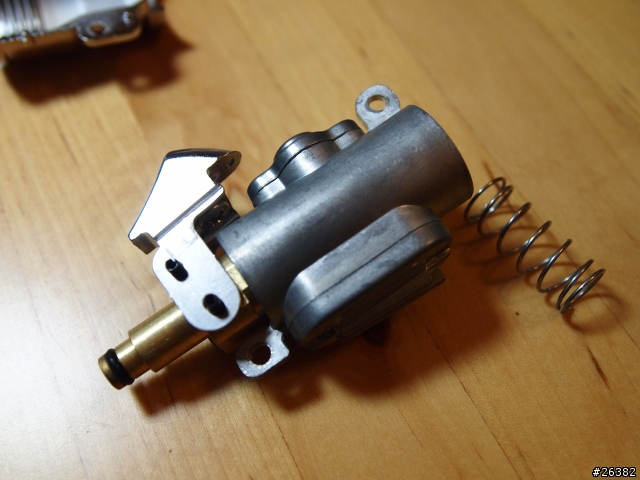

近照一張,右側彈簧為套在前端閥桿(銅管),用來使加壓鈕歸位,當後壓加壓鈕後閥桿(銅管)會往前,此時汽體便可流入銅管中以加壓

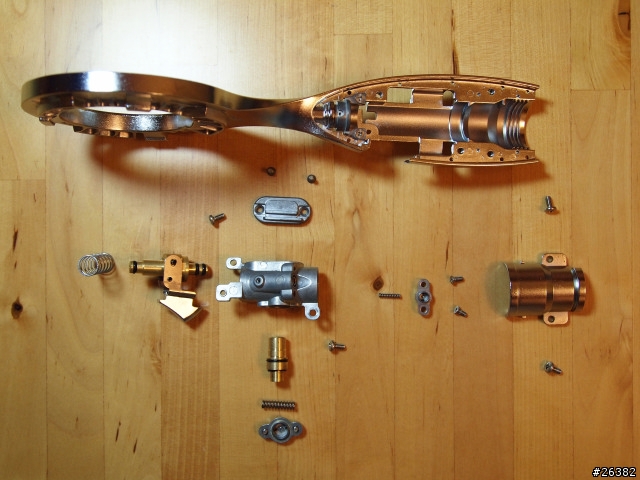

爆炸圖一張,兩組洩壓裝置也拆下了

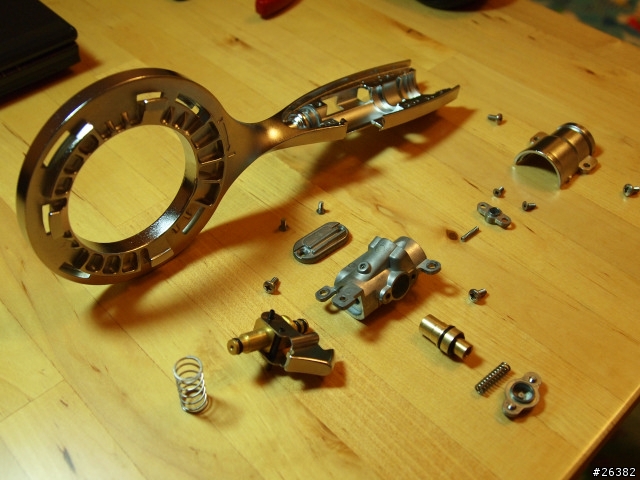

換個角度看看

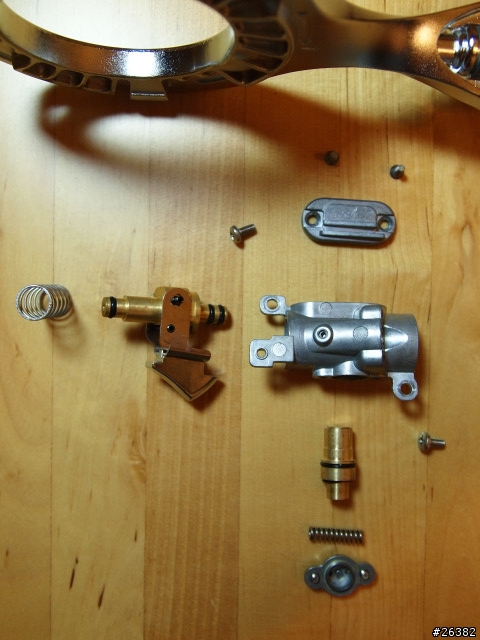

控制閥裝置分解, 保含閥桿(銅管)與加壓鈕,一組洩壓裝置(下方)
以上為Mypressi TWIST 內臟分解之精簡報告
