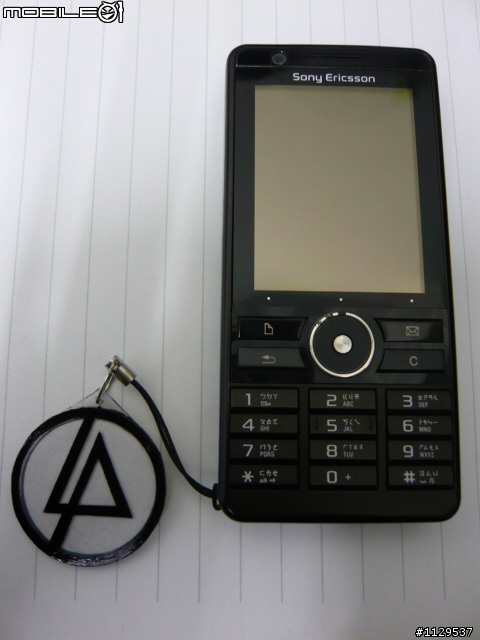

第一次是做Linkin Park

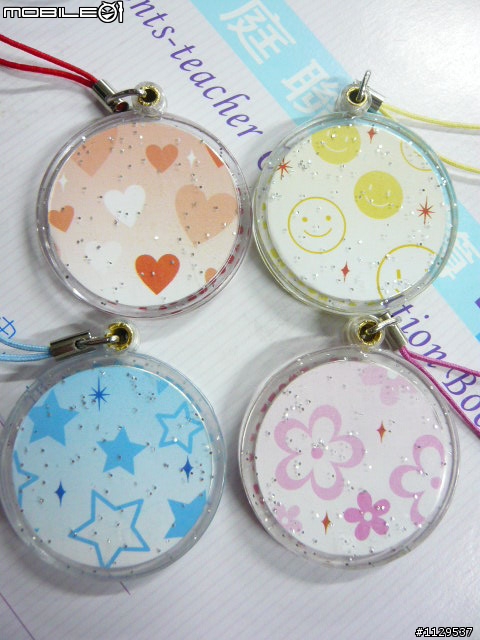

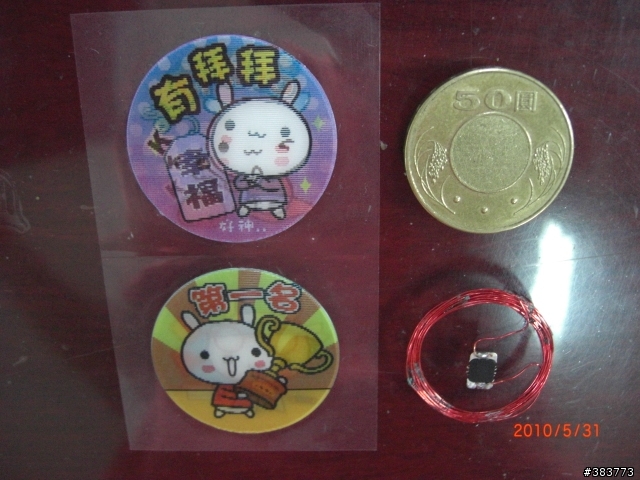

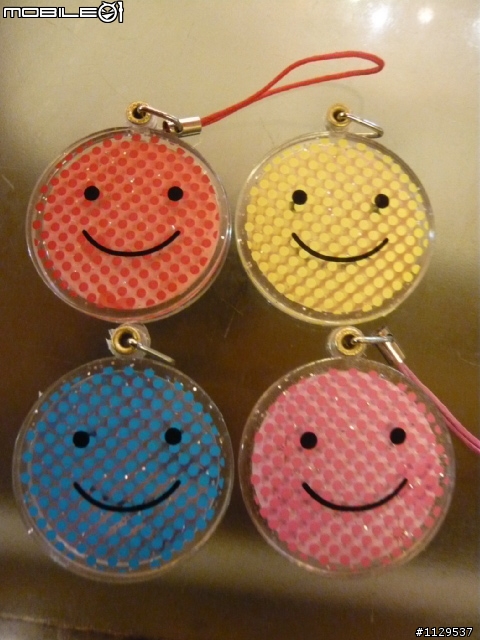

找到的新外殼 (正面

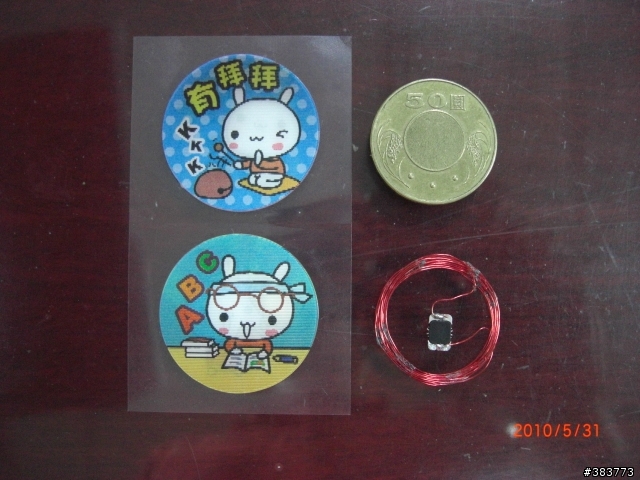

(背面

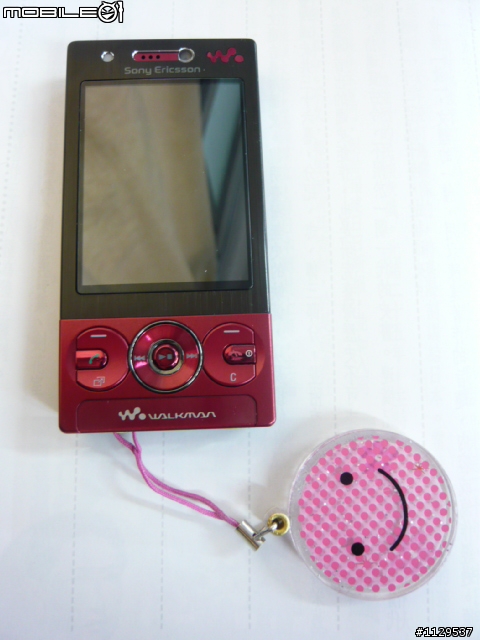

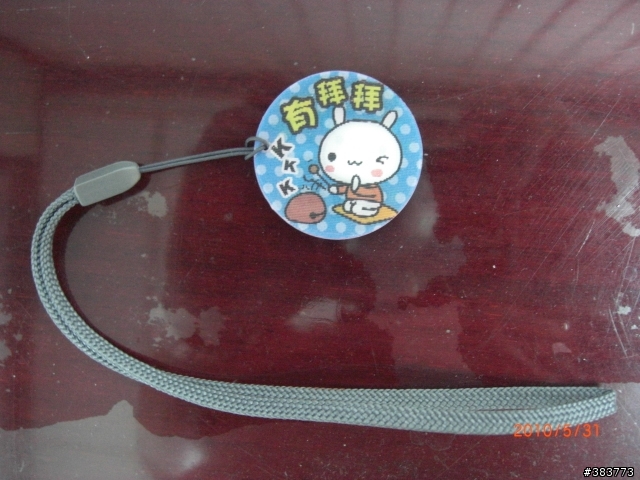

搭配我的小紅

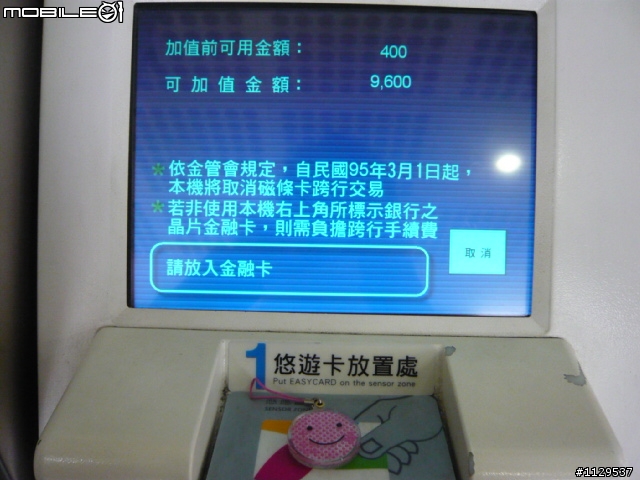

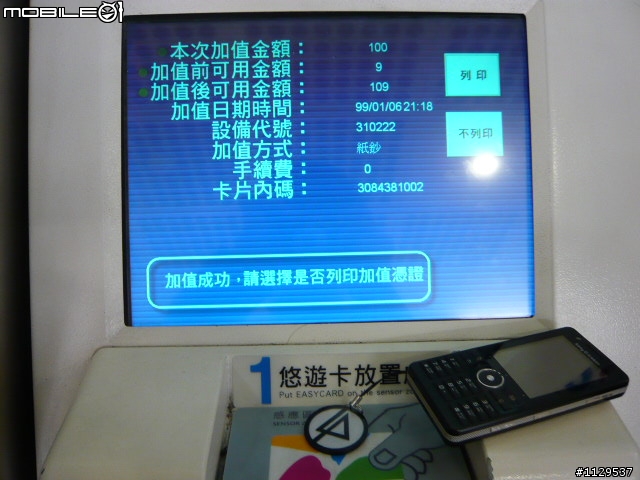

測試

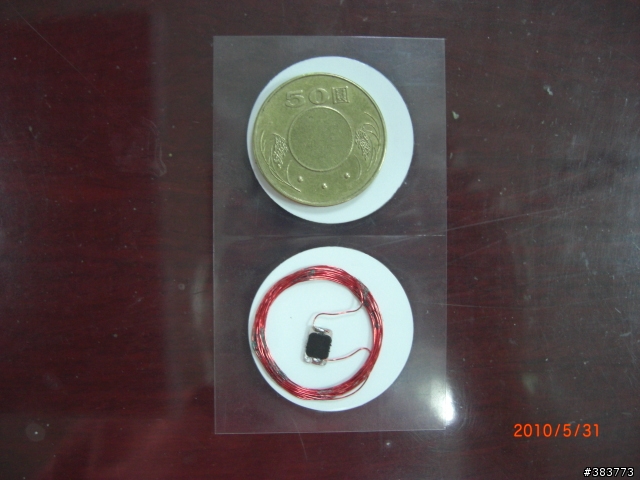

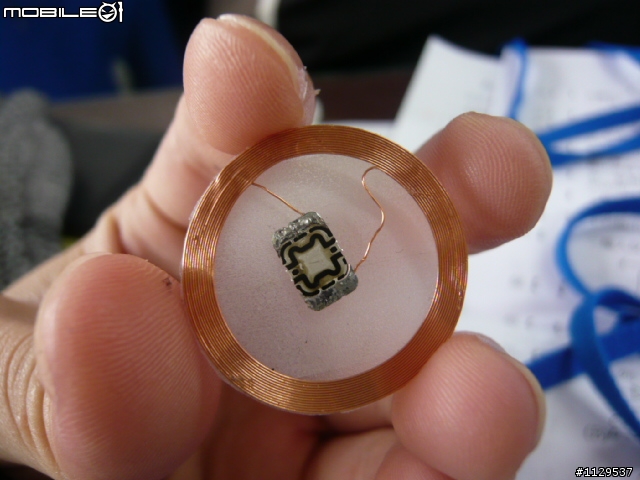

晶片及線圈

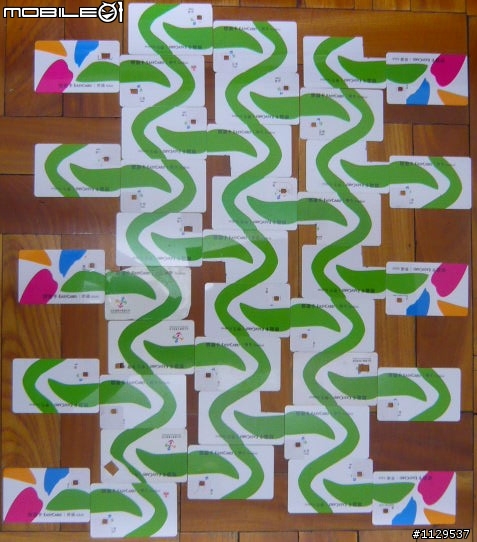

最近一直改來改去殘殺了不少悠遊卡
jerome9102 wrote:
這是我的作品
雖然體...(恕刪)
先看到PM才看到這裡, PM已經回覆
有關工字形鐵芯線圈(空心亦然)問題,
老朽不知道9.5uH感量數據由何而來
而老朽所依據的卻是13.56MHz的諧振頻率
諧振頻率固可由LC值求出,但仍有其它變數如潛佈電容量...
買了RFID測試機, 不妨將小亨利(uH)丟一邊,直接以RFID測試機去試
依據經驗5.5mm的鐵蕊先繞17圈,不行,拆一圈...
大大也可以1716/15各繞一個
30min鐘內一定會嗶!
注意:鐵芯電感Q值很高, 差半圈差很多
等會嗶了, 增減半圈試試, 將最佳靈敏度找出來
又(據說這個是悠遊卡的感應量)這個據說從何而來?
網路上總有一堆莫名其妙卻又真的很妙的訊息
(如果有人拿訂書機釘晶片, 老朽罪該停筆)
