Kevin Hung wrote:
看完樓主的文,又引起...(恕刪)
---------------------------------------------------------------
油土它不會變硬~妳小時後有沒有玩過那種很便宜的黏土~平常文具店就買得到那種~
感覺跟那個很像~~
大部分傳統雕塑家~他們許多塑型翻模作品都是用油土去做~~~
它會受到溫度影響而有些微的軟硬變化~~~(所以石膏剛硬化在散熱狀態就會特別好挖~)
小弟以前在學校也做過(模具系)
不過大大好像在做完塑型後並沒再用矽橡膠作一個複製臘模的動作
當然大大可能是神人,一次就成功
建議新手可以在做完塑型後可在表面塗上幾層的矽橡膠做成矽橡膠模
將附在表面的橡膠模取出後再灌蠟做成多數臘模
再以蠟模去做石膏模
雖然多了好幾個步驟..但是可以增加成功率,而且矽橡膠模只要不壞都還可再使用
而且用燒蠟的方法就不用在挖塑土了
另外..不管要自行DIY塑品還是複製成品
請選擇表面紋路較深的製品進行製作
不然成品一定會後悔
此外調石膏比例好像是石膏4水1
但是學長有交代..把它調成比泥巴還稠一點比較好
原因是這樣水分才不會太多造成石膏模燒蠟時或燒結時崩壞
這是小弟的經驗..給大家做參考
水果拼盤 wrote:
大大這種方法其實算是...(恕刪)
--------------------------------------------
恩恩~~你說的很正確~~
以正常的翻模製作順序來講~~
基本流程就是~草圖~塑形~翻矽膠模(量產.複製用)~灌臘~臘體灌石膏模~脫臘~石膏模灌金屬~修飾~完成
雖然只有多三個程序~不過多這三個就會變的很麻煩~~(因為是在家裡做咩...)
基本上除非你有要做1個以上的成品~~才需要用到~不然考慮到成本及時間~其實可以省略~
而我會教這麼簡便的方法也是希望讓初學者好上手~~^^
而且假如你真的覺得你作品做出來很OK~很滿意~想在多做幾個送人~~
其實還是OK的~~直接拿你的完成品在去翻矽膠模就OK了~~而且還比較細緻~(修飾時比較不用這麼累~)
另外...石膏與水因該是1:1喔~~~4:1模子很脆弱....
有保守調法~之前有人到留言板問我~現在我直接PO上來吧~
石膏調法
水跟石膏比例:1比1~~~教你保守的調法比較不會失敗
首先準備一杯乾淨的水~然後將石膏慢慢平均的灑進去(到此都先不要攪拌)~
灑到石膏粉與水面同高(這樣就是1:1的比例了)~然後靜待30秒至1分鐘~~
讓它化學反應一下~在開始攪拌~通常我都是直接用手去攪和~因為它會有點像
奶昔~用棒子攪會不均勻(裡面很容易會有未被水滲透的石膏粉粒)
這樣完美的石膏就調製完成~
注意!~比例調不好的話石膏模會有問題~~太稀:石膏模會非常脆弱~太濃:會不好灌模
還有因為石膏會有點像奶昔狀~所以要灌模前~請先準備一支便宜的水彩筆~
剛開始先倒一點~然後用水彩筆刷在主體上~確保你製作的細節都能讓石膏吃到~
不然它的流動性不好~很容易有氣泡~然後在慢慢的全部到進去~
還有!!~你買的石膏都要先測試~因為假如石膏受潮的話它是不會乾的...
(它很容易受潮...)
PS.最後~為了你家的排水管著想~灌完剩餘石膏最好是不要用洗的~
直接讓它硬化然後丟垃圾桶~不然排水管很容易堵塞~也容易造成環境污染~
讓我們一起進入自己所打造的夢想世界吧!~

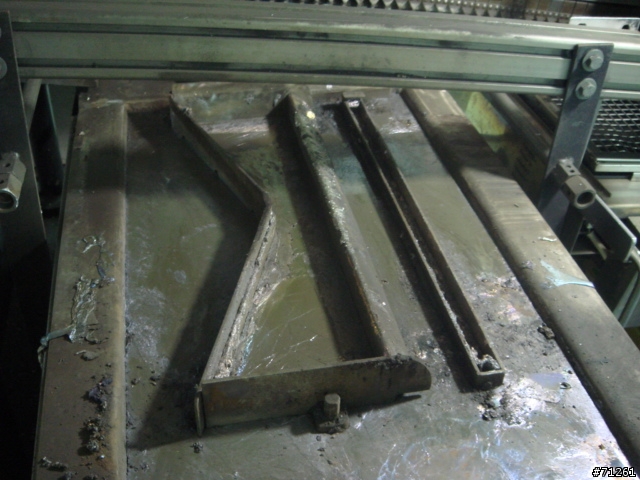

一般市隻販賣的錫絲分有鉛及無鉛,依合金比例有分下列兩種:
有鉛為63/37(錫63%/鉛37%)
無鉛為錫/銀/銅(Ag3.0/Cu0.5/Sn96.5%)
所以無鉛是鉛含量低於0.05%(符合RoHS要求)
而不論有鉛及無鉛,錫絲內含有FLUX(助焊劑)及一些雜質,儘量使用時帶口罩
以防吸入,但最好還是選擇無鉛的較好,但無鉛的融點較高(約217~218度)
使用上要多注意!
附加檔案是錫絲的MSDS(物質安全資料表),供各位參考!
附加壓縮檔: 200807/mobile01-9f53fbbf8a8588b88eeef010a40a7314.zip
內文搜尋
從 APP 打開
X
