小弟lag好久了現在才看到 = =''

看到現在很後悔以前大學裡有cnc加工機線切割
當初聽說好像可以給學生使用
現在看到這篇後悔當時沒有找機械的同學去學
原來這個可以玩那麼多變化

問一下版大
如果會一點autocad繪圖軟體
能用dwg檔案匯出轉成(匯入)數值加工的加工檔嗎？
如果不行學cnc會不會很難？這個好像漫有趣的XD
想用這個作出一個魚骨頭造型鑰匙圈兼繞耳機線不知道可不可行

大學裡有cnc加工機線切割
請問哪間大學有再教 CNC機台小弟我很想知道也想在職進修

我autocad圖檔轉加工檔路徑都是用twincad轉的

基本上你要了解機台特性
割太大件感覺沒質感
割精密細小要接近極限那種
要割就要割非cnc切割加工不可的零件才值得

[創作分享] CNC線切的小喵 http://www.mobile01.com/topicdetail.php?f=181&t=861422&last=1335

s大熊s

s大熊s
個人積分：16分
文章編號：14929986

16分

122樓

2009-09-27 6:00

我自己是用過鋼料S45C的做一個無敵鐵金鋼和一個鑽石像遊戲裡鑽石的形狀那種
我都給他拋光我是用磨床和铣床
可惜沒拍下照片不然就可以分享了
如果有畫圖達人做出鋼彈也可以啦不過造價應該不斐光是那個鐵金鋼就花了我一個禮拜
工錢+上材料費應該接近萬了
還是有人想訂購這種純金屬的機器人我想工廠應該會幫你做吧
現在景氣不好賺點工錢也不錯阿

imcrazy

imcrazy
個人積分：278分
文章編號：16593324

278分

123樓

2009-12-24 4:00

狂愛SE wrote:
線切割貴的原因
1.機器貴
2.維修貴
3.耗材貴
4.工錢貴
5.操作員..時薪貴(1hr/250$)
6.設計貴
7.只有我是最便宜的...(恕刪)

在大陸論壇有看到...有人DIY線切割...一百塊台幣不到就可以解決了.....(不過他沒算他手邊現有的電動車充電器啦!)
那...還有什麼貴的呢???

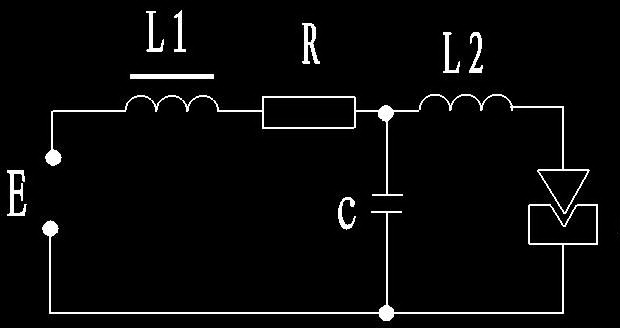

48伏電動車充電器一個，50瓦24歐電阻一個，25微法100伏無極性電容一個（電解不行）負擊接銅棒，正極接工件。關鍵是手要控制電極進給精度在0.01毫米以內

狂愛SE

狂愛SE
個人積分：106分
文章編號：16600074

106分

樓主

2009-12-24 13:44

imcrazy wrote:
關鍵是手要控制電極進給精度在0.01毫米以內

基本上光學尺X軸Y軸你想控制在0.01mm就不是很容易

如果要用"手"控制在0.01毫米(mm)
基本上人類無法達到如此精準

線切割原理

機台操作：

　線割基本分成五軸XYZUV（UV軸為控制斜度用）。

　利用軟体如TWINCAD將線段製成加工路徑，

　再將路徑轉換成NCCODE傳輸至線割加工機電腦中。

　程式如下：

　O0100

N116 G92 X3.48359 Y3.52584

N118 G42 G1 X1.38274 Y-.90094

N120 X-1.83076 Y.62411

N122 G40 X-1.74502 Y.8048

N124 G0 X3.48359 Y3.52584

N126 G42 G1 X1.38274 Y-.90094

N128 X-1.83076 Y.62411

N130 G40 X-1.74502 Y.8048

N132 G0 X2.98724 Y-5.71211

N134 G42 G1 X1.33407 Y-1.09922

N136 X3.60751 Y-.30589

N138 X1.36422 Y2.14771

N140 X-2.10894 Y.53475

N142 X1.33407 Y-1.09922

N144 G40 X1.40154 Y-1.2875

N146 M30

%

工件校正及程式檢查無誤後，按START開始加工。

其中程式可控制斜度、上下異型及各項切割加工。

加工原理：

線割為無接觸式放電加工，其線並無跟工件接觸，而且將電能轉換成熱能去融

解金屬。被融解之金屬形成碳粉析出，利用純水將其帶出。

我司加工公差介於 0.005mm~0.01mm

假使大大線切割可以手動
那小貓要身首異處了
