[分享] DIY LM3886擴大機

大家好

我是MAX

今天跟大家分享一部純手工打造的擴大機

板上也有很多大大分享

雖然我的架構沒有他們複雜

不過是小弟我的第一台

難掩心中喜悅跟大家分享

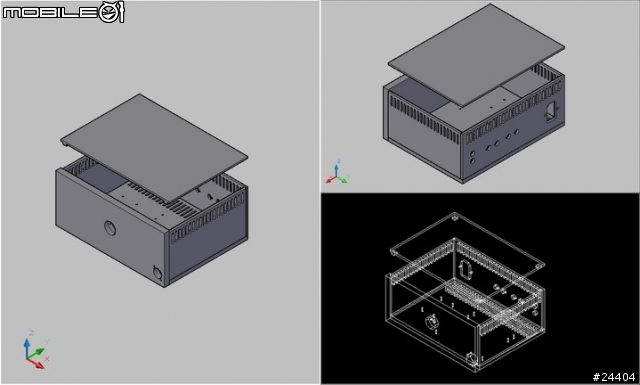

圖說↓：LM3886壓克力機箱AUTOCAD LAYOUT圖


經過兩個多月的慢慢製作

歷經千萬坡折之後

終於做好了！

我的第一台DIY手工擴大機

看圖吧！

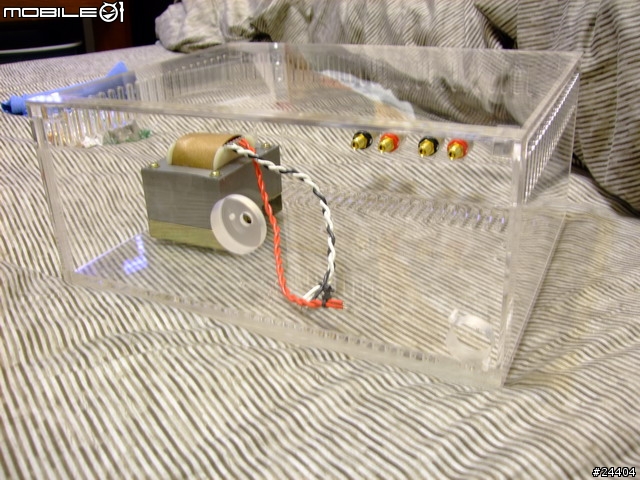

圖說↓：機箱正面


圖說↓：機箱正面45度角

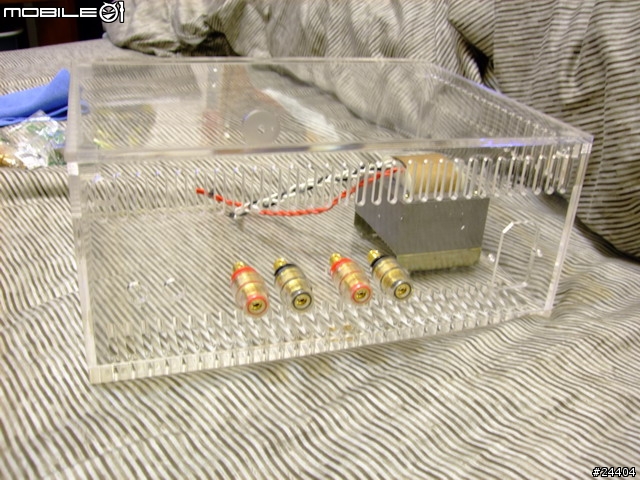

圖說↓：機箱背面

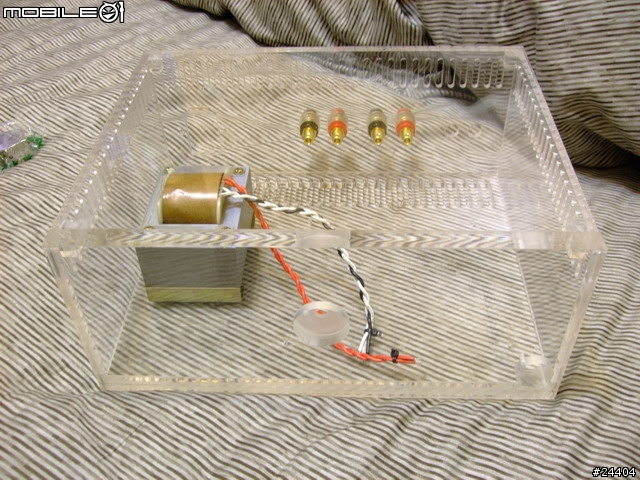

圖說↓：濾波電容及夾式鐵粉芯


接下來

本來已經要上機了

深夜兩三點

接上電源...

冒煙！！！

看到冒煙心都涼了一半

仔細看了看

原來是我電源接錯！

正常應該由左至右AC AC GND

結果我接成AC GND AC

所以冒煙了

冒煙就算了

兩顆LM3886都掛了

真的是累了

先擱一邊睡覺去

過了三天

新的LM3886終於到手

感謝我們偉大的喬治查爾斯電子論壇站長及中華郵政！

哈哈！

看圖吧！

圖說↓：完工照

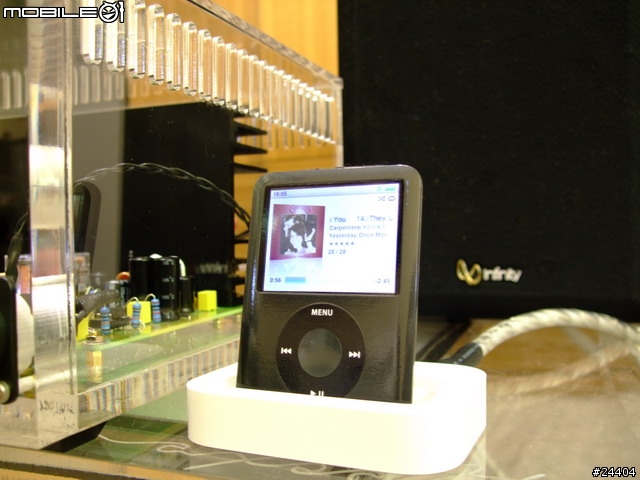

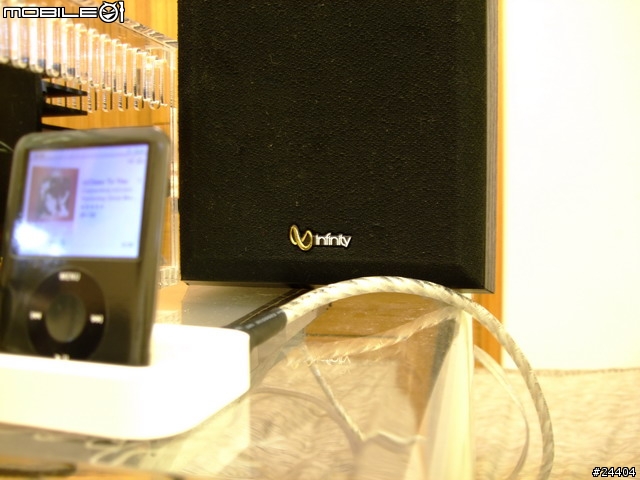

圖說↓：音源，Ipod nanoIII


圖說↓：喇叭，約20歲翻修過的Infinity

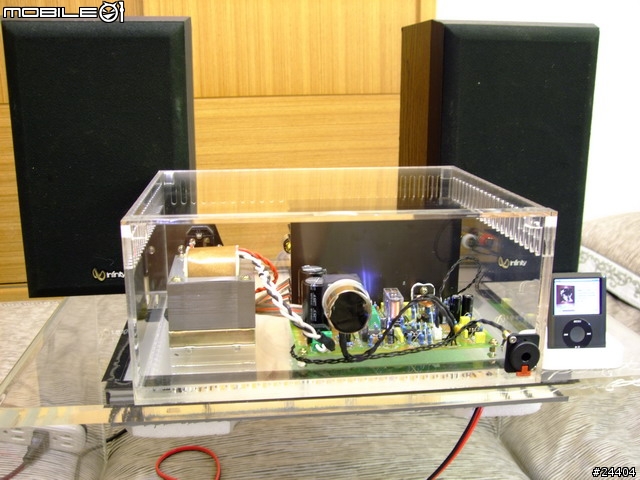

圖說↓：再一張全組照

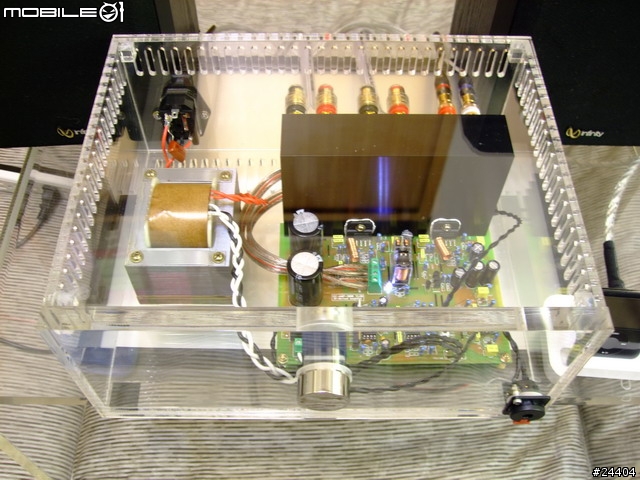

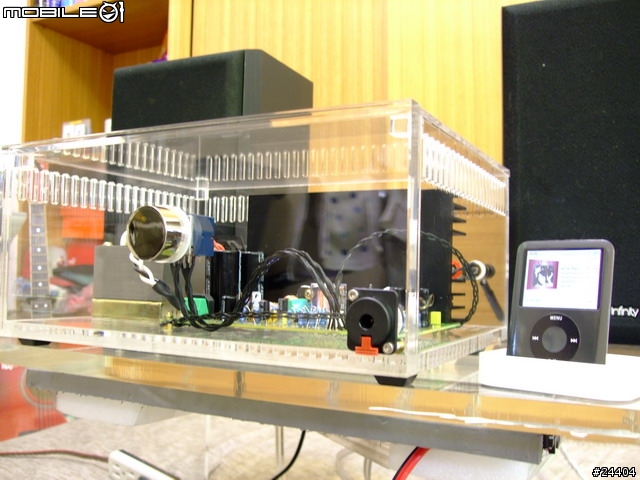

圖說↓：俯視照

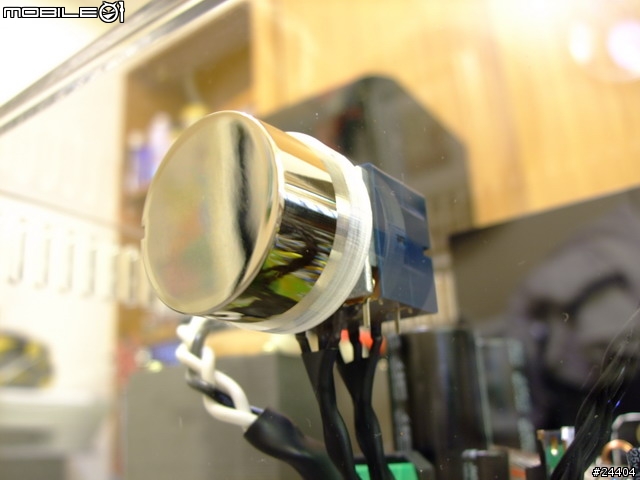

圖說↓：純銅鍍鉻旋鈕、100K雙連精密可調電阻


圖說↓：6.5耳機輸出

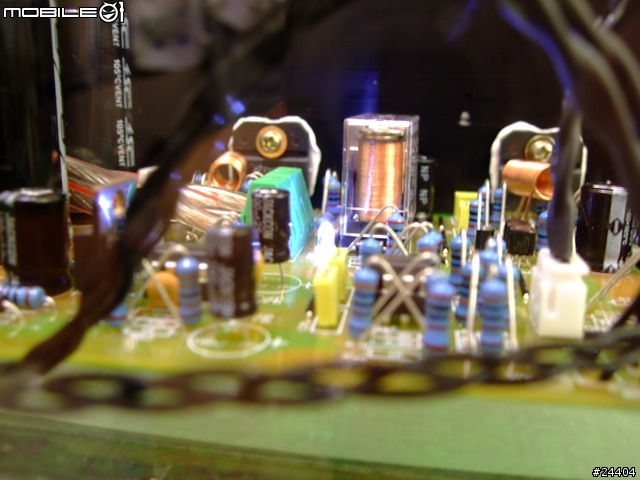

圖說↓：機箱內部，白色LED

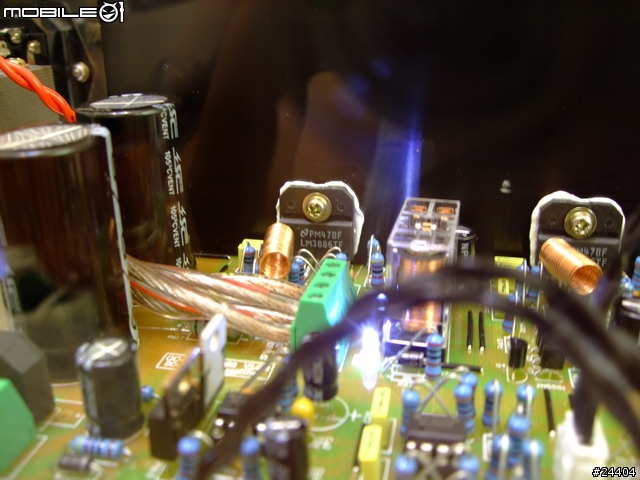

圖說↓：LM3886

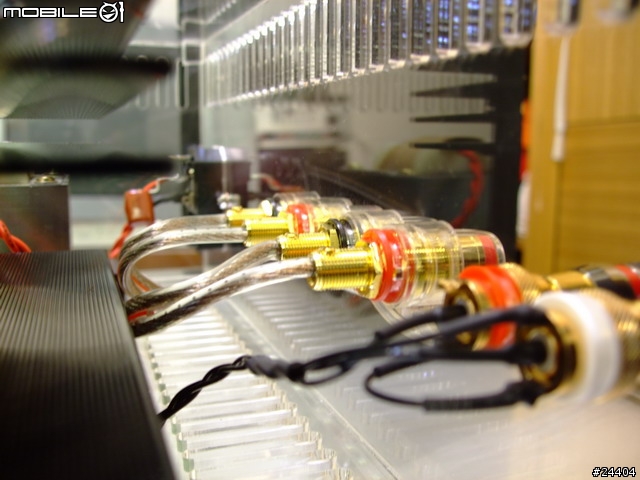

圖說↓：玫瑰銅RCA+鐵氟龍鍍銀線

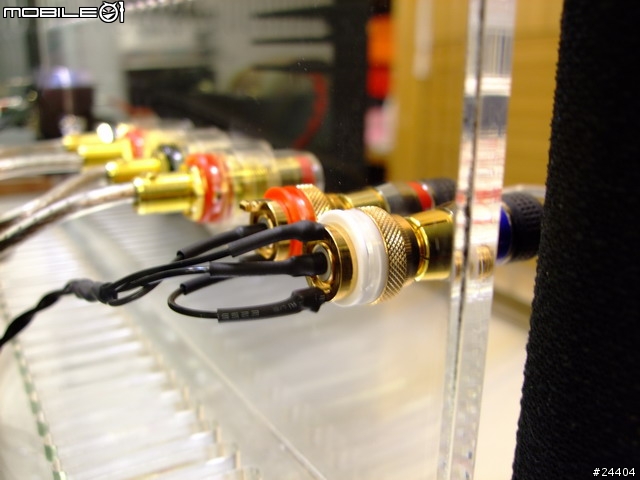

圖說↓：鍍金喇叭端子

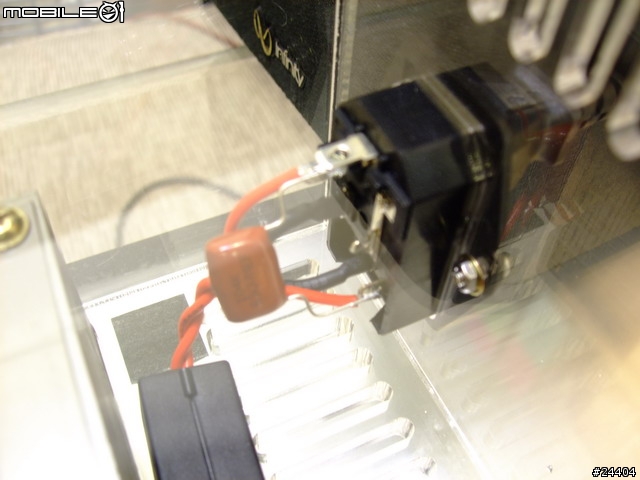

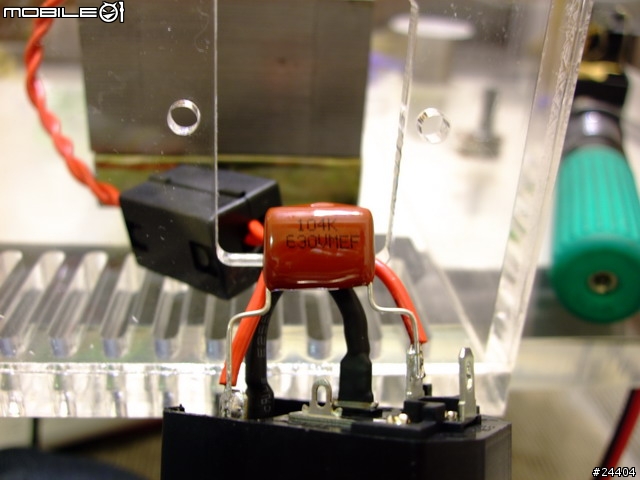

圖說↓：插座、開關、保險司三合一座

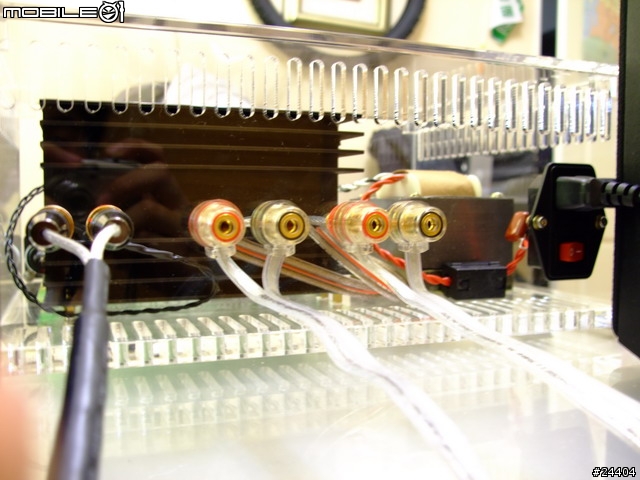

圖說↓：機箱背面


謝謝各位賞臉看到這邊！

喜歡爵士樂的朋友

我推薦一張不錯的專輯

George Benson & Al Jarreau - Given' It Up

圖說↓：George Benson & Al Jarreau - Given' It Up


還算蠻不錯聽的

是George Benson的經典力作

最後最後

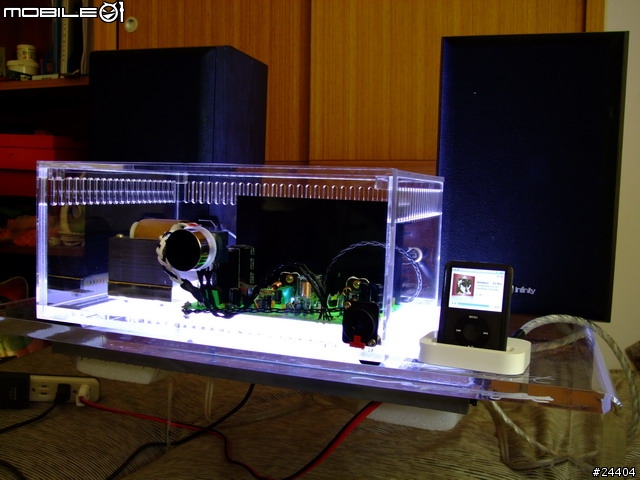

以一張特殊燈光的照片收場吧！



謝謝各位

以上

同步發表於"喬治查爾斯電子論壇"
