一方面是讓自己多接觸些新領域，畢竟每天上班都盯著一樣的東西，要想要學到完全不同領域的東西也頗難的...
最近看看日子也差不多了，跟是著手新project的時候了，看看手上有好幾個案子都在考慮中，個個都很讓我很心動，像是舊錶回春啦，手製高跟鞋啦，木造獨木舟啦等等等，不管是哪個，完成了一定都會很有成就感。
總之，在眾多考量之下挑了Art Clay銀黏土來當今年的作品，原因之一就是因為床頭櫃下放了一袋Art Clay也放得夠久了，在不動它，黏土就要變成石頭了....其實另一個考量就是我覺得它的難度比較低一點，不過就是黏土嘛??跟紙粘土，陶土沒以什麼不一樣吧? 紙黏土跟陶土我經驗豐富，家裡作品也不少，失敗率應該不會太高吧?

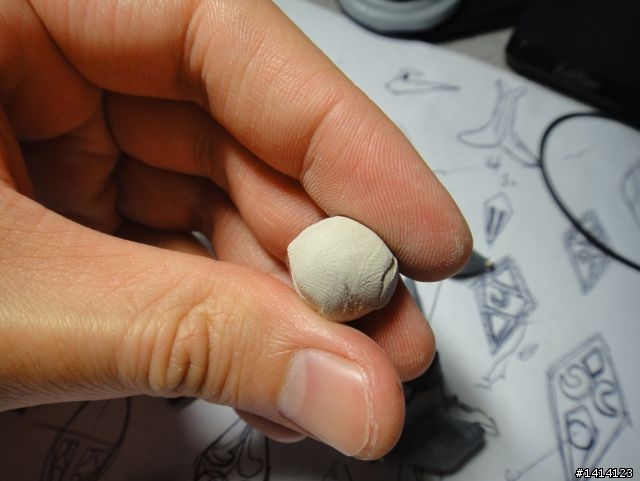

總之決定了以後就開始著手進行吧，因為沒有接觸過銀土，先取出一小塊稍微捏一下，熟悉一下特性。摸起來算是頗乾的，稍微捏一下後銀土表面就有乾裂的痕跡，看來製作的時間不能太久，滴上一點水後卻又沾得滿手都是泥濘，這乾濕的控制真得很難拿捏...

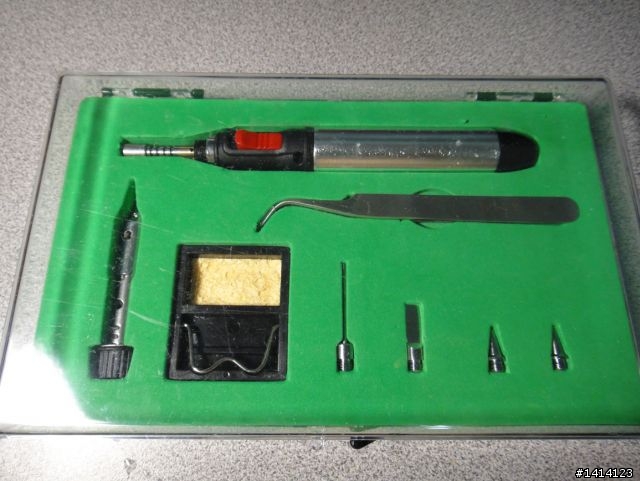

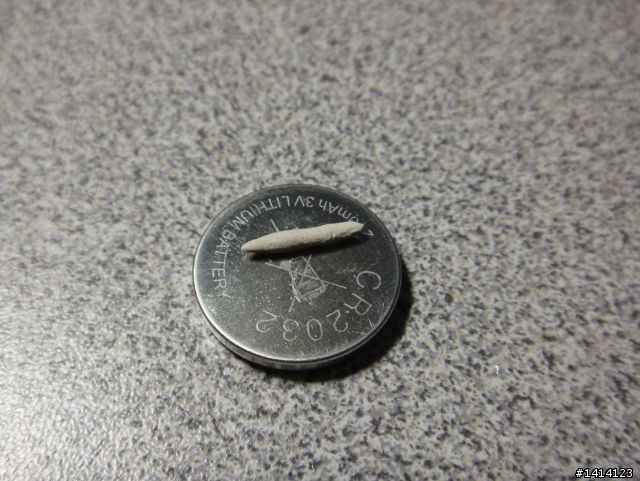

接下來拿出每個男人都必備的丁烷槍，燒一小塊銀土來測試成品的韌性，要是彈性夠的話那說不定可以作出大型項鍊類的作品。

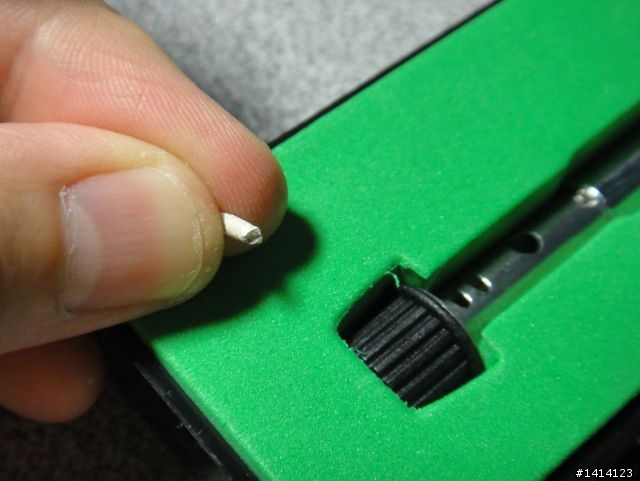

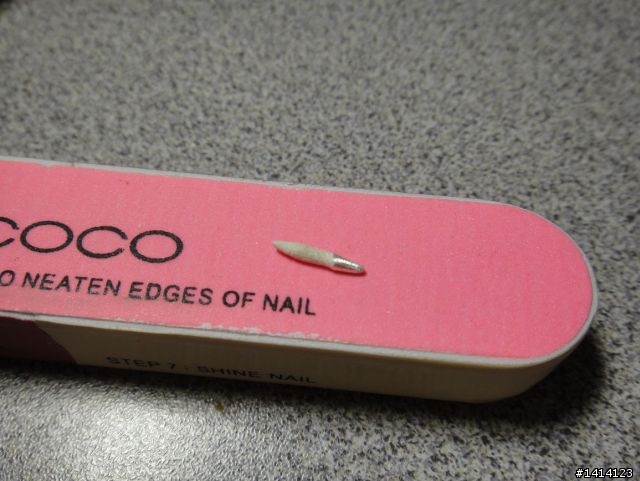

燒完後的銀土外面覆蓋了一層白色的氧化物，拿磨指甲的來打磨一下就看到藏在底下的純銀了!接下來用力扳一下看看能不能像鐵絲般的彎曲...殘念...直接斷掉....看來只能做塊狀物的作品了...不外乎就是戒指，耳環跟項鍊吊飾之類的吧，唉~
我做任何事情之前都需要先在腦海裡構思出一個大概，稍微躺在床上冥想一下，既然我超愛買珠寶的，就做一對耳環吧!
形狀是我最鍾情的長條狀，裡面是中空的，外面有著彎彎曲曲的花紋...呵呵呵，臉上不禁出現了淫笑...

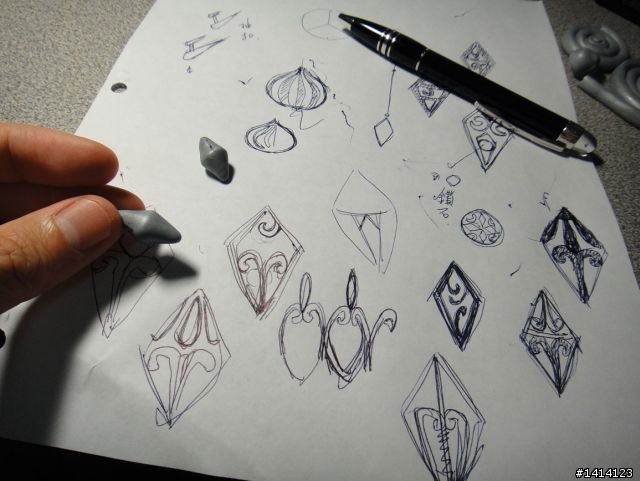

於是開始著手亂畫一些概念圖...

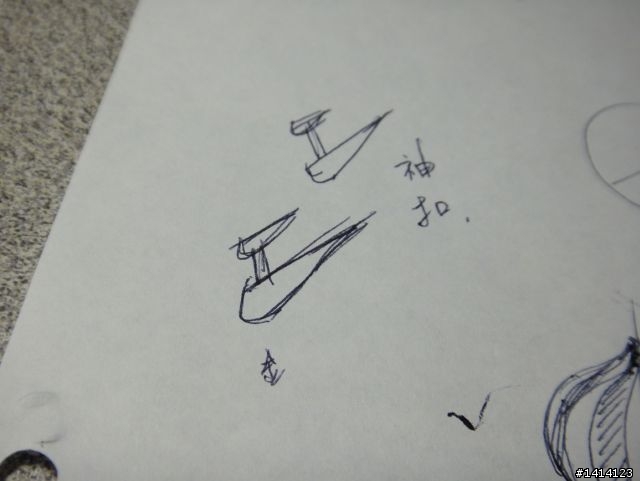

連袖扣都出現了...

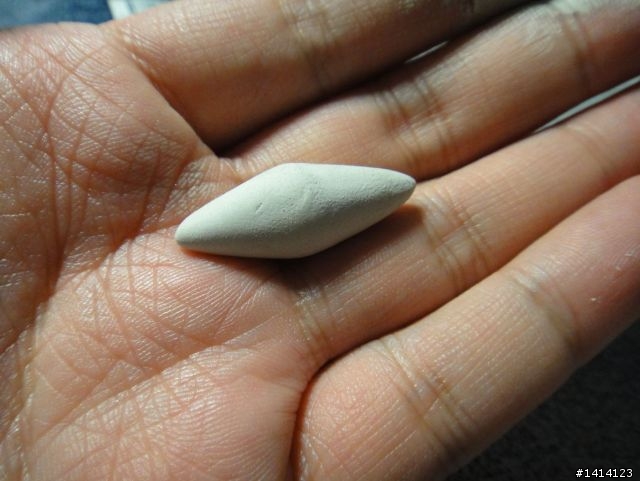

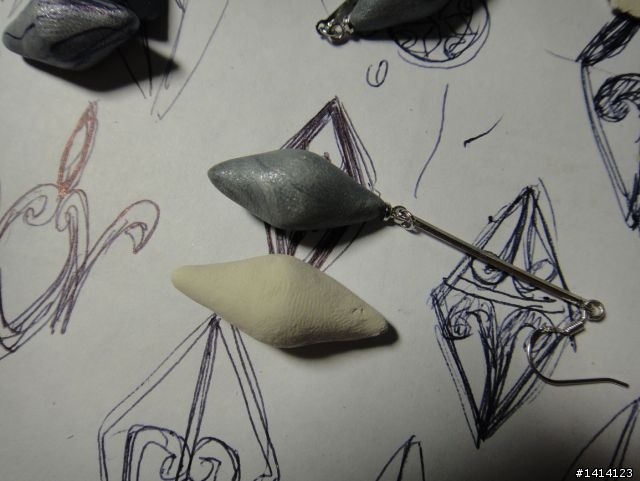

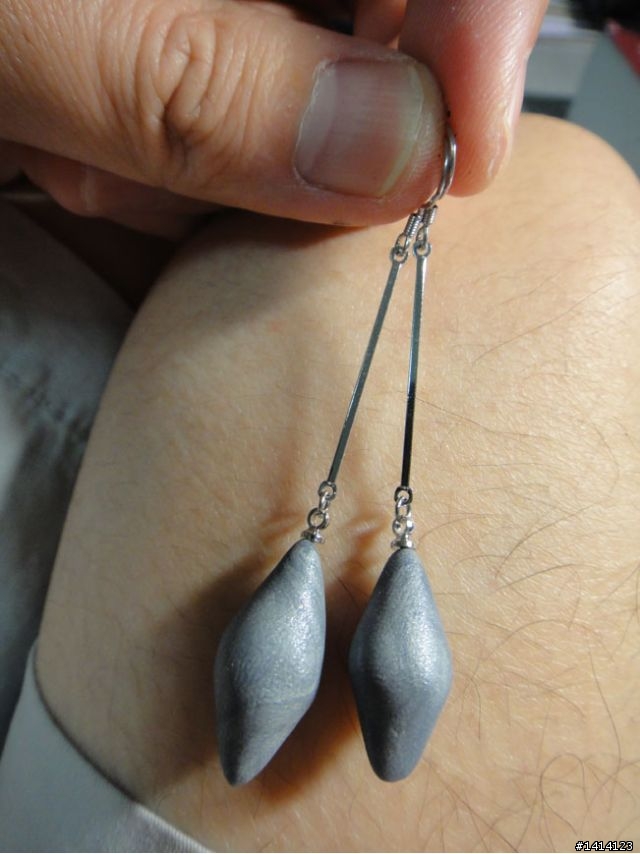

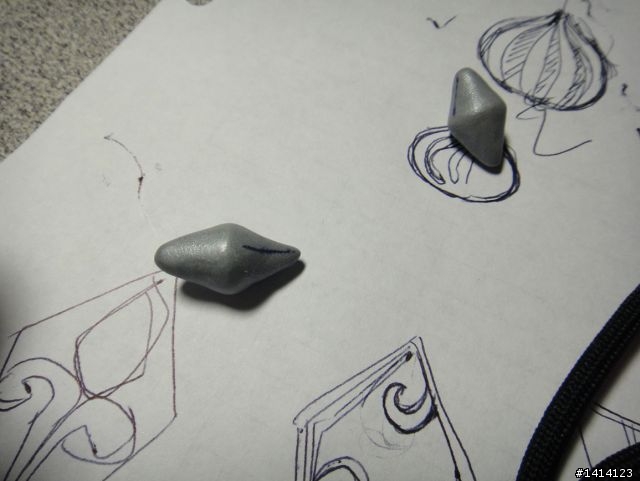

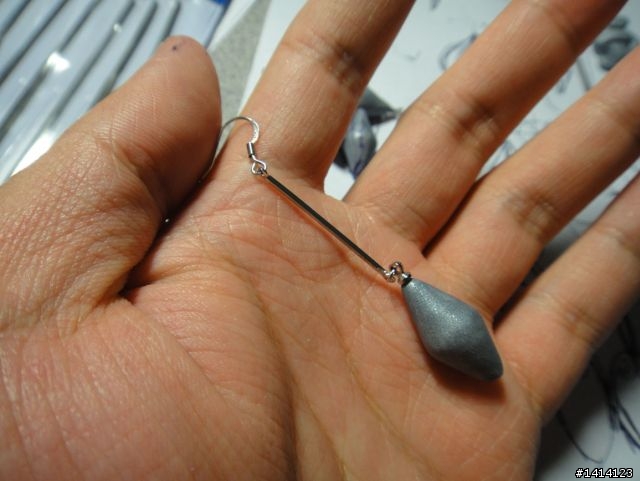

耳環的大小很重要，於是去書店買了包黏土回來捏模型，嘗試不同大小的感覺是如何，決定大小後，第一個問題出現了，我要怎麼作成中空的呢?
如果把整塊銀土捏好去切一半，然後慢慢把中心挖空的話可以做到嗎?

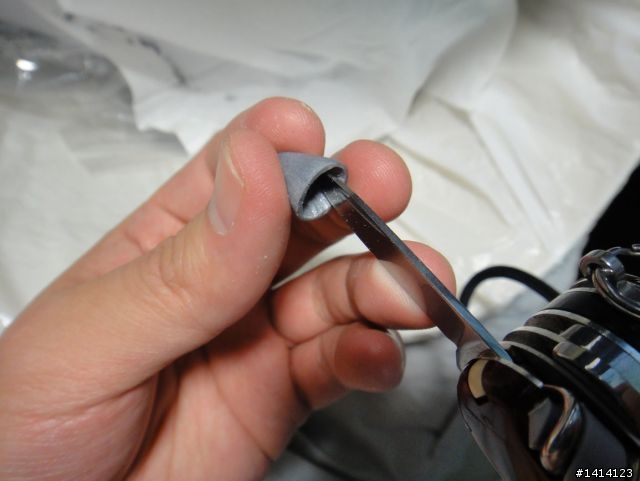

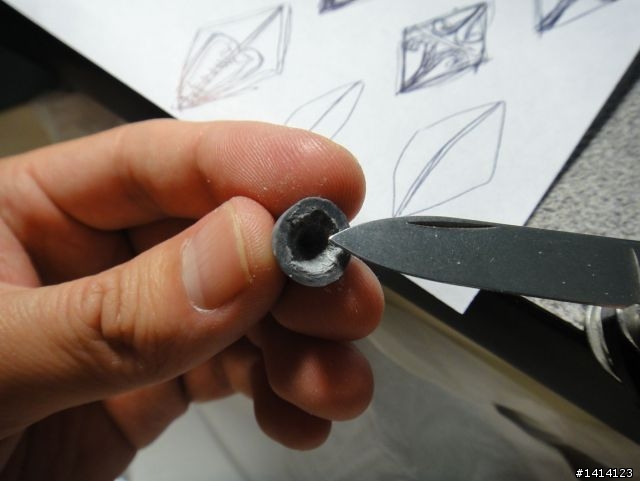

這時黏土就派上用場了，馬上把黏土切一半，拿出瑞士刀慢慢的嘗試挖空...嗯，理論上是做得到的，只是有點浪費銀土。
後來想到傳統的金屬灌模方式，既然我不能灌模，也不打算開模，那我可以用黏土來做模，然後用銀土包上去，切開後中間就是中空了!真是個好主意啊~

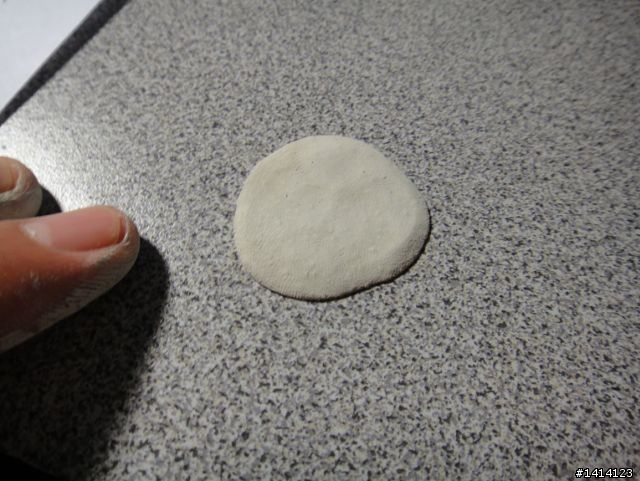

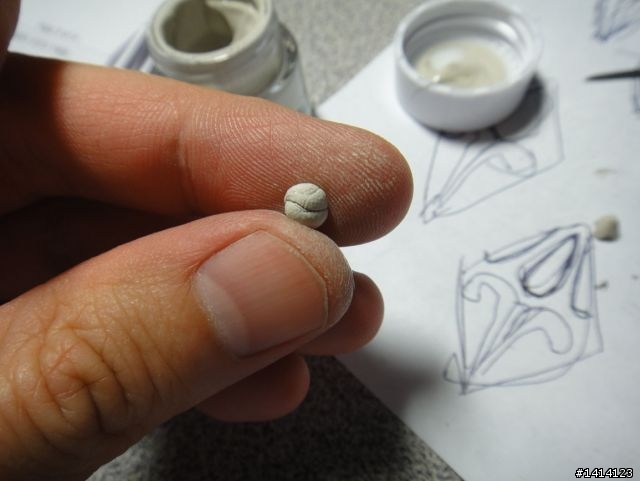

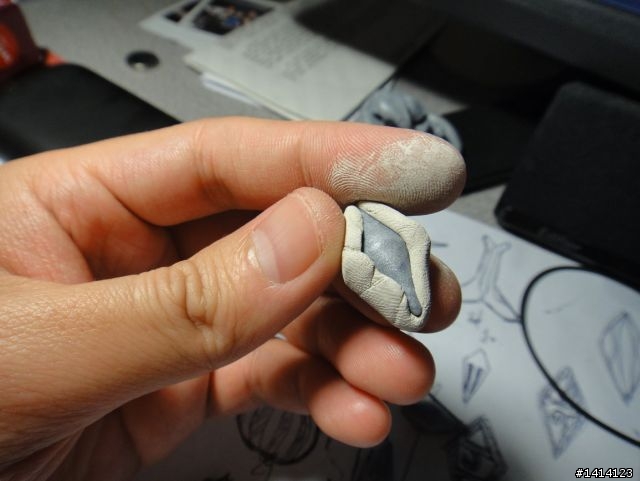

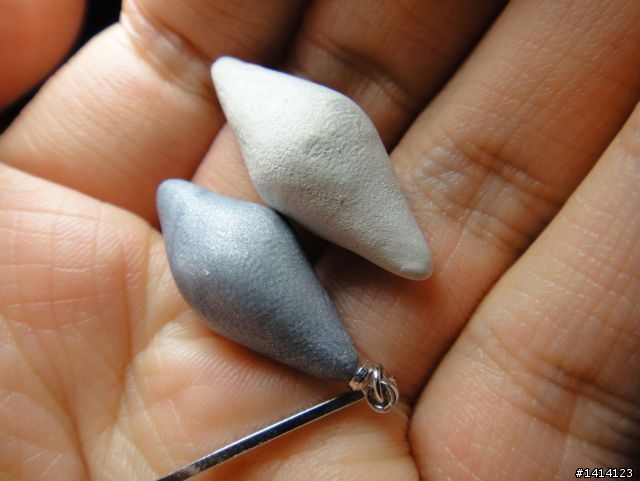

一切想好後便開始試做了! 拿出銀土，切一半捏成圓球，直接包覆在黏土上...

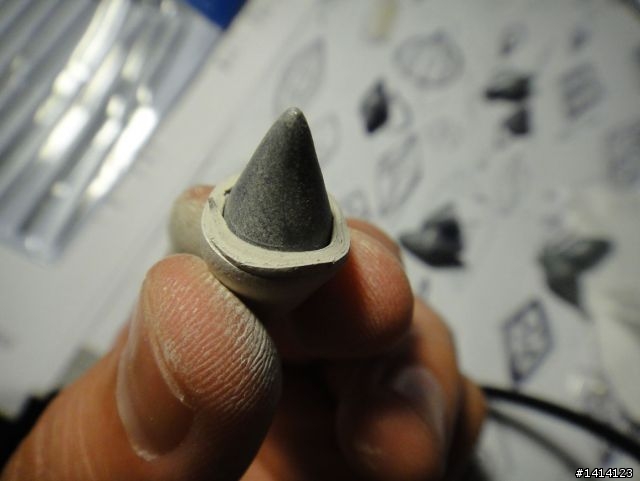

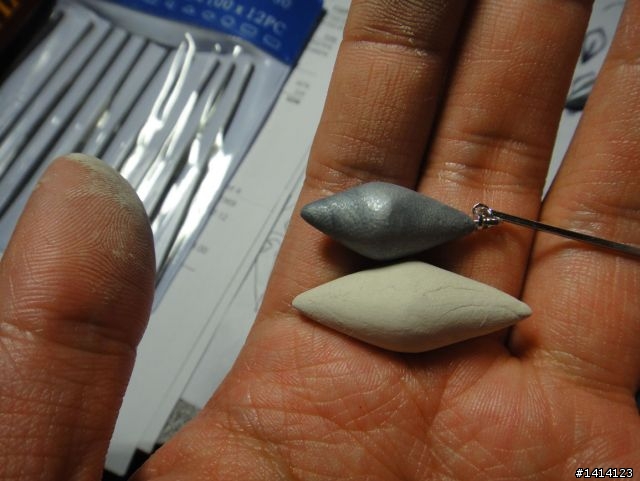

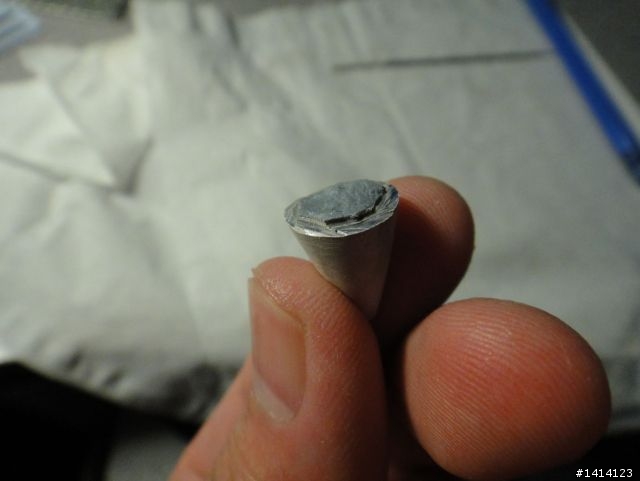

又有問題出現了，那就是耳環變超大一個...馬上切開看看...看來是銀土用太多了，厚度超厚...

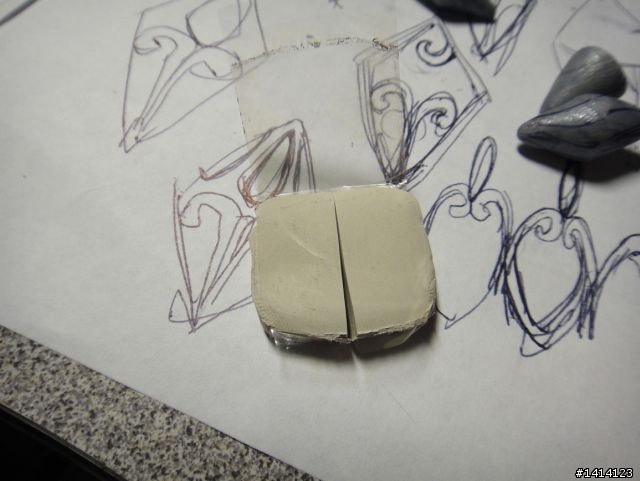

重來一遍，這次銀土只用四分之一，果然包覆上去後大小沒有差很多，包完之後得在銀土上抹一點水來消去乾裂的痕跡，結果手上浪費了不少銀土...這些剩下的銀土回收再利用...

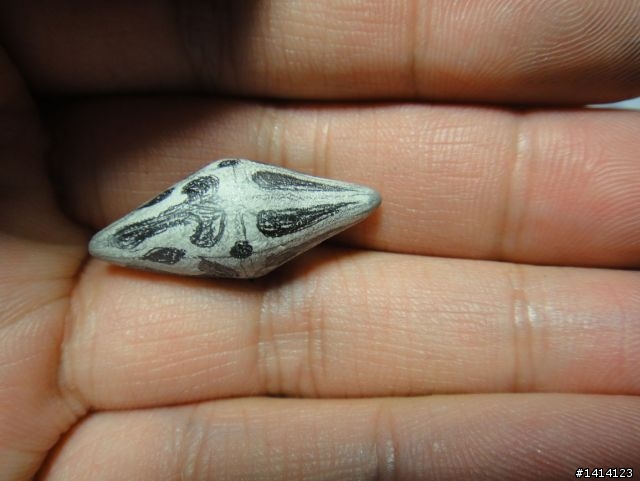

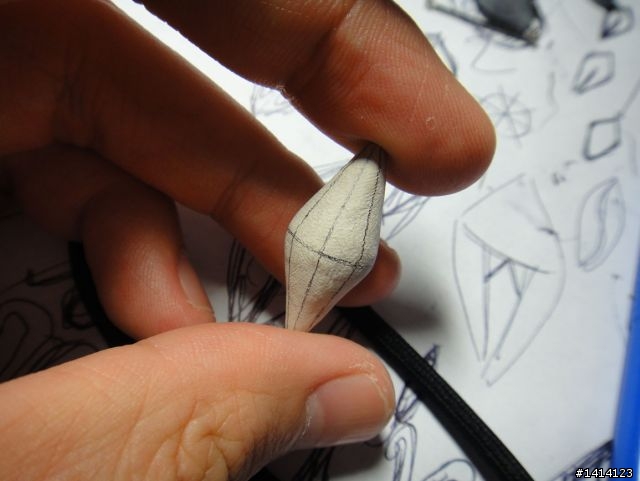

過了一天，銀土乾了後竟然有點縮小了，這樣也好跟原來的黏土模型大小又更接近了，開始在銀土上畫要雕空的圖案。
準備開腸破肚!!!
分開了!

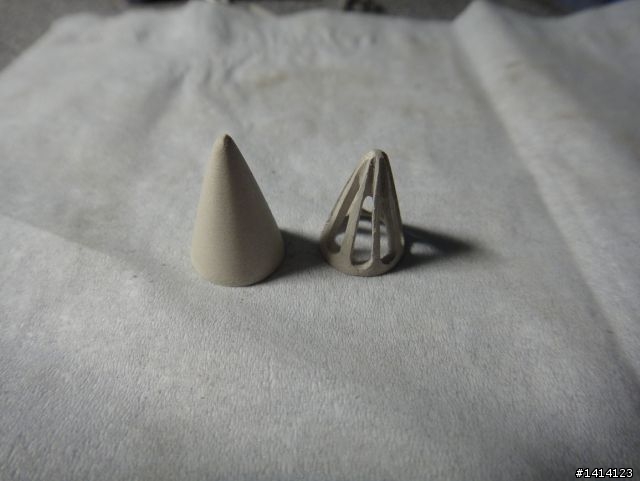

開始雕空上半部...看來又是無止盡的打磨地獄

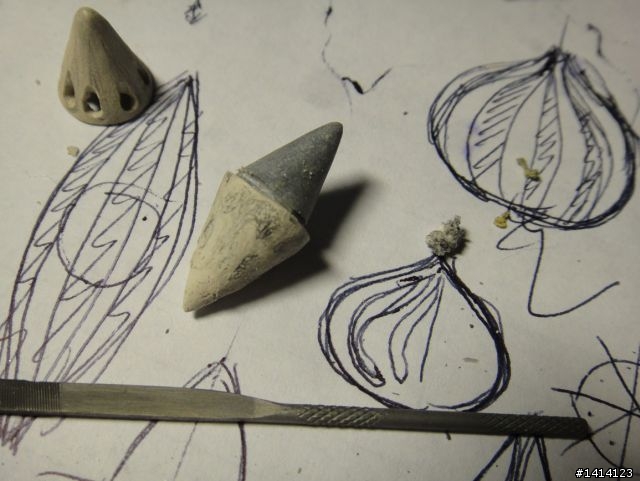

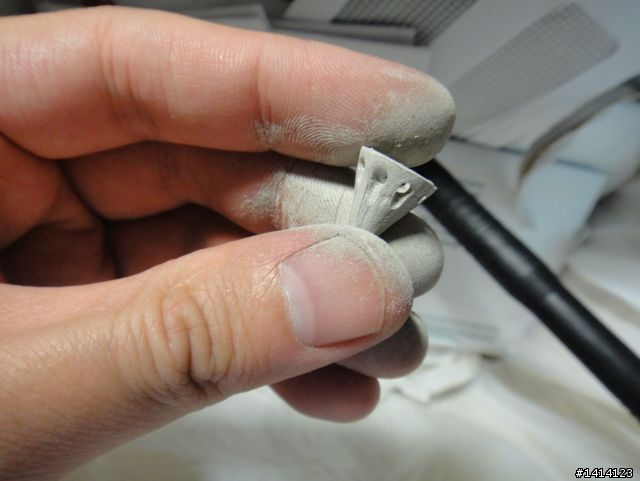

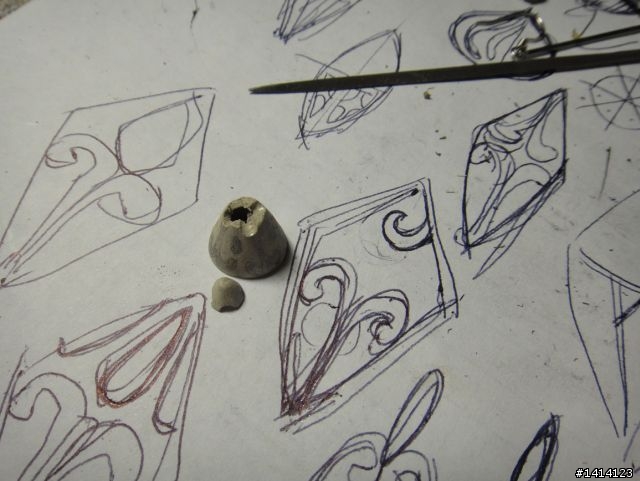

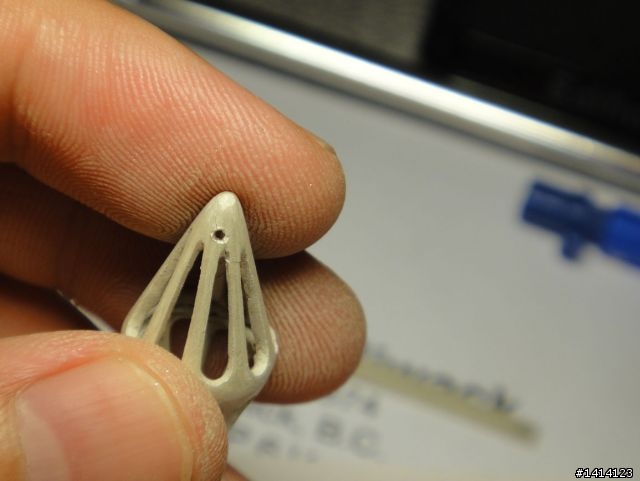

做上半部做到一半，手很賤的去做下半部...結果才在頂端鑽幾個孔就爆裂了....看來這銀土的硬度很低，並不適合作我那些歪七扭八的圖案..

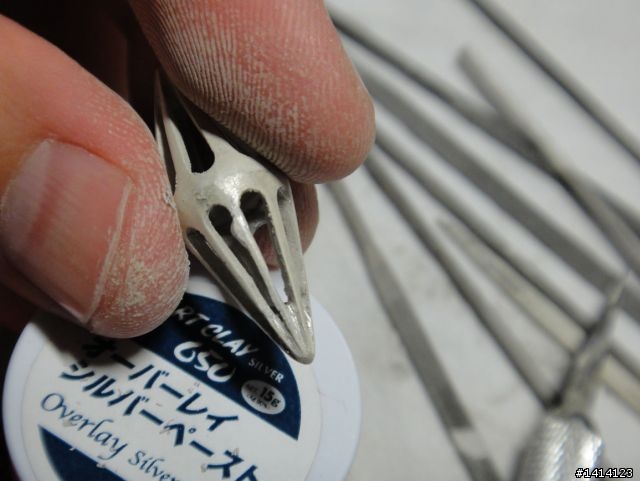

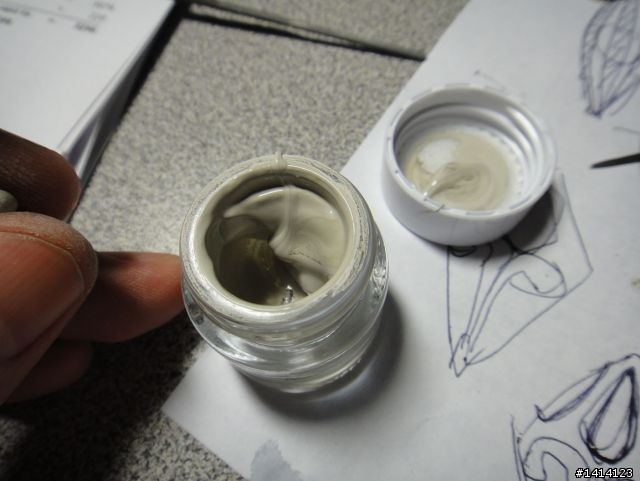

開始補救措施，拿出銀土泥跟銀土，修復金字塔頂端! 沒多久就搞定了，哈，黏土的好處就是很好補救。話雖如此，但是等銀土乾又浪費了一天...
因為已經證實銀土的硬度很低，硬要用電動工具的話失敗率會太高，看來只能用手慢慢打磨了。

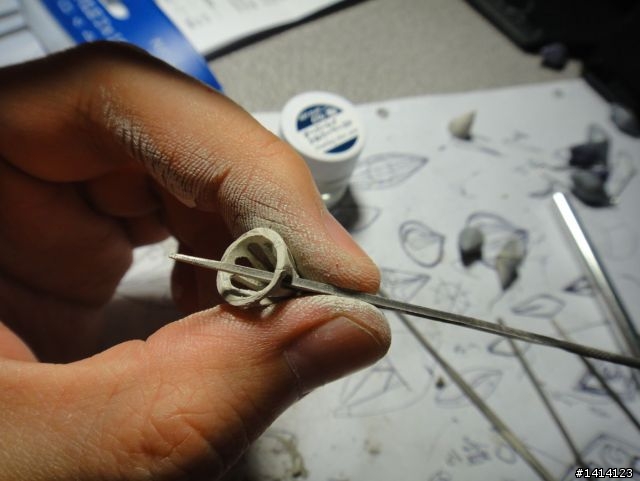

幸好打磨一向是我鍛鍊耐心的最好方法，隨即拿出我整套的小銼刀開始銼刀霍霍...

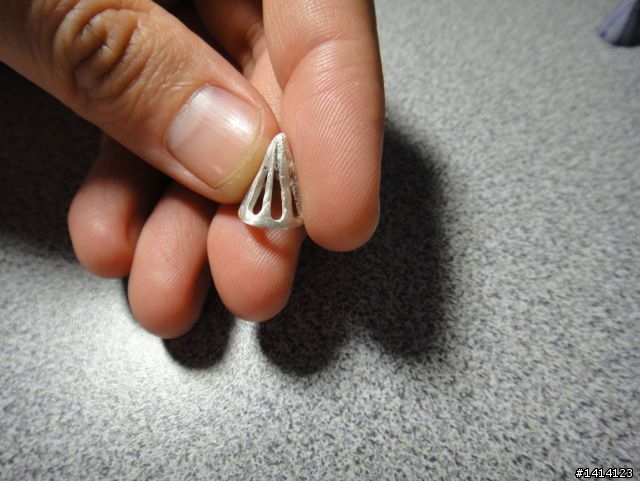

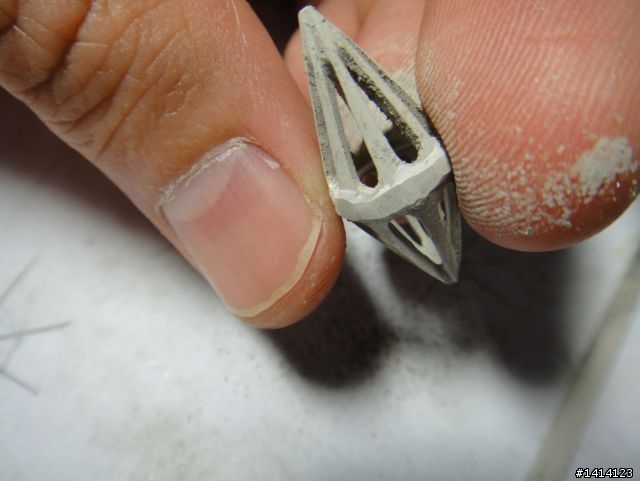

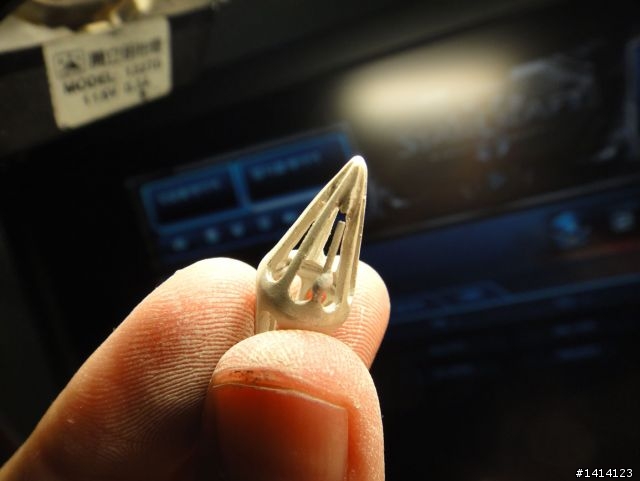

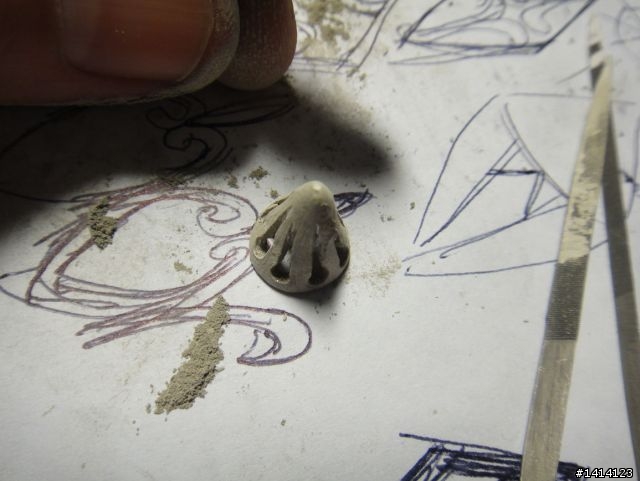

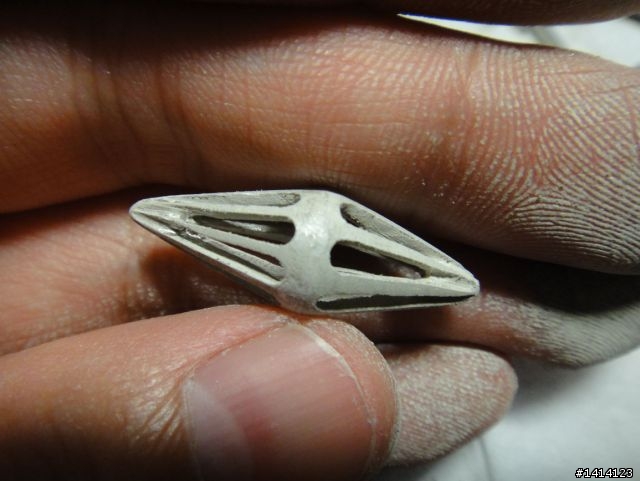

就在一番打磨下，上半部終於有點像樣了...
果然人是不能太自滿，稍微一大力悲劇就發生了...看來不但手腳要輕，還不能磨到太細...話是這樣說沒錯，但是你要我做一塊磚頭嗎???
算了反正是第一個試驗品，失敗是正常的，直接拿去燒看看好了，反正另一邊還可以看，燒出來我心裡也好有個底。

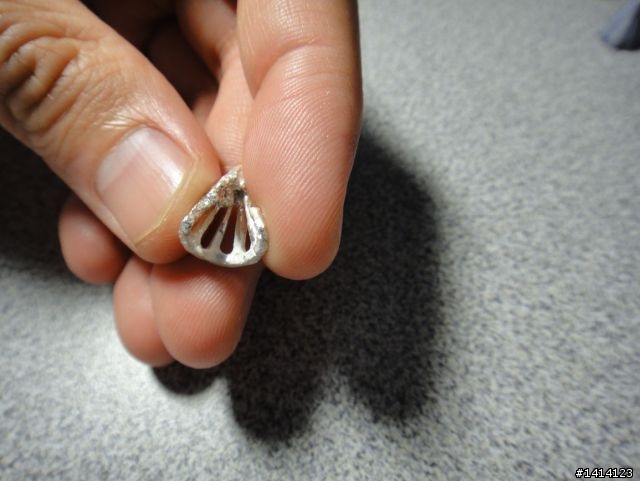

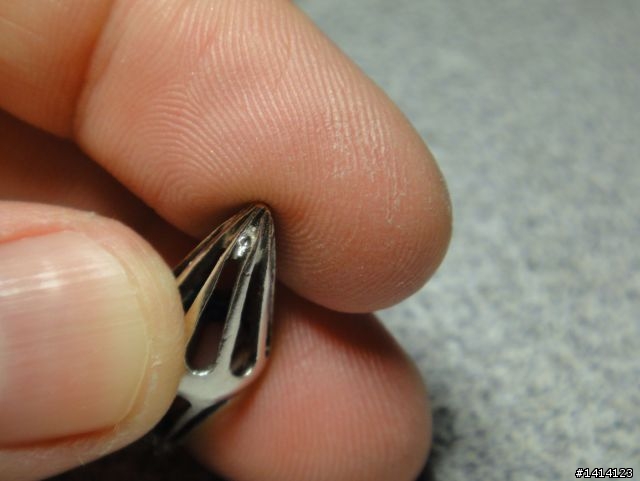

結果連燒都出槌，一不小心溫度太高竟然有一小部分融掉了...這這這...還好另一邊還可以看，讓我多少有點信心...
好，在充分吸收所有的錯誤後開始第二次嘗試...

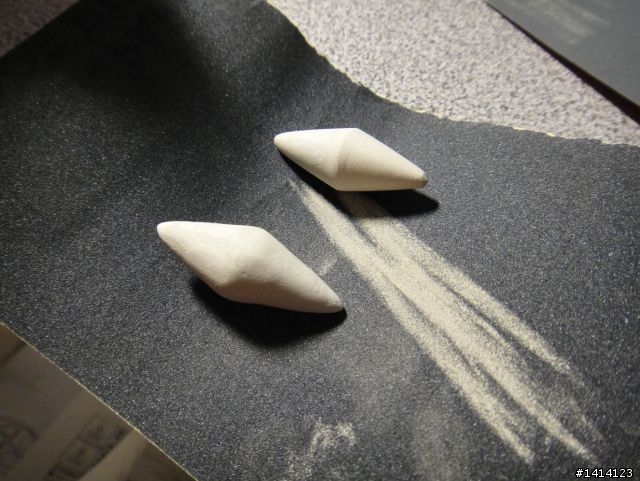

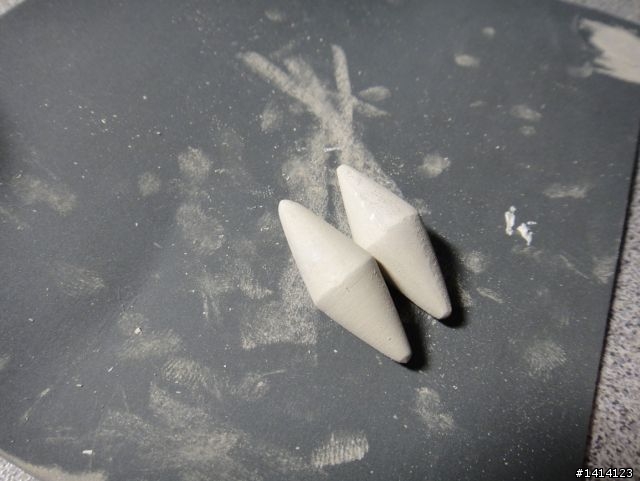

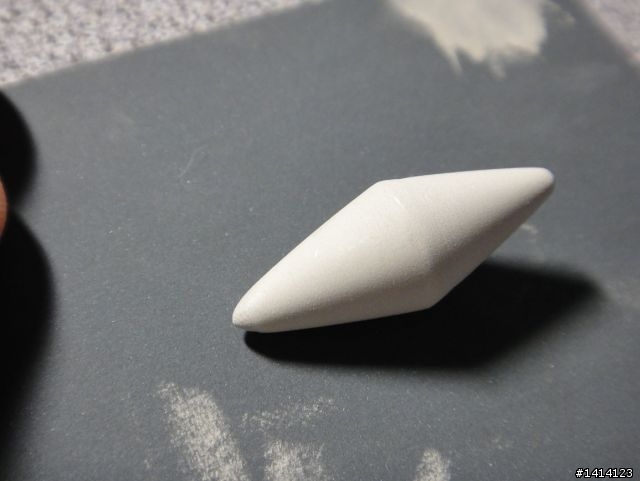

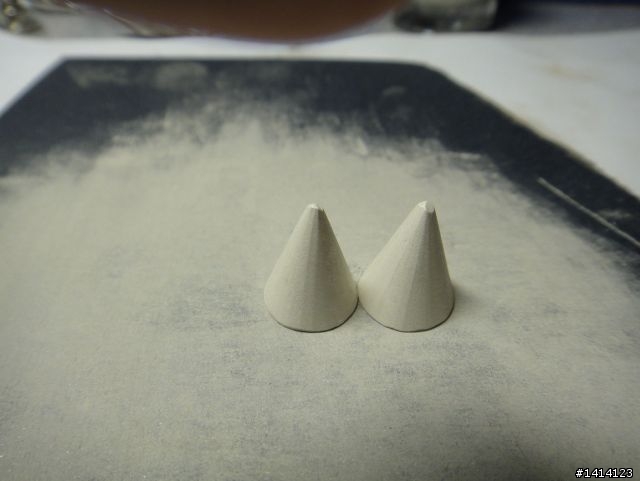

這次在開腸破肚前先打磨。
一次做兩個，野心很大吧!

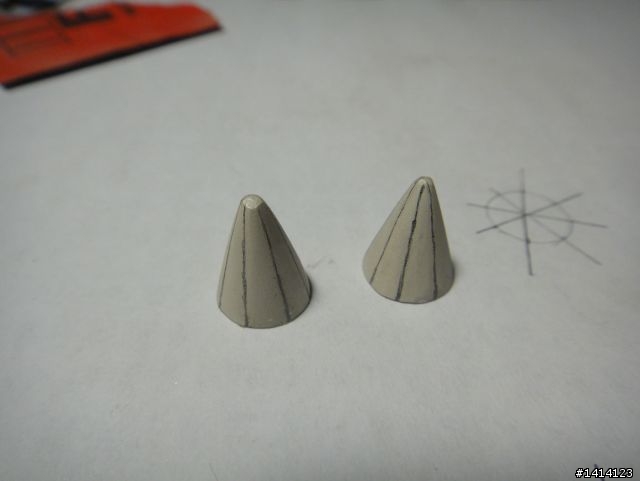

開始畫線，還是懶得用尺量，直接手畫Free Style...

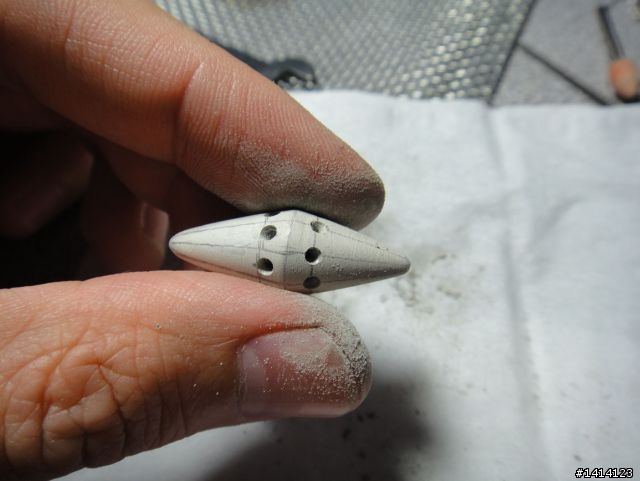

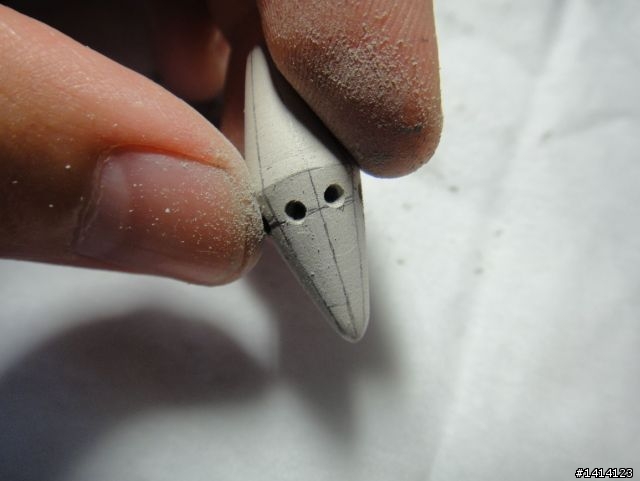

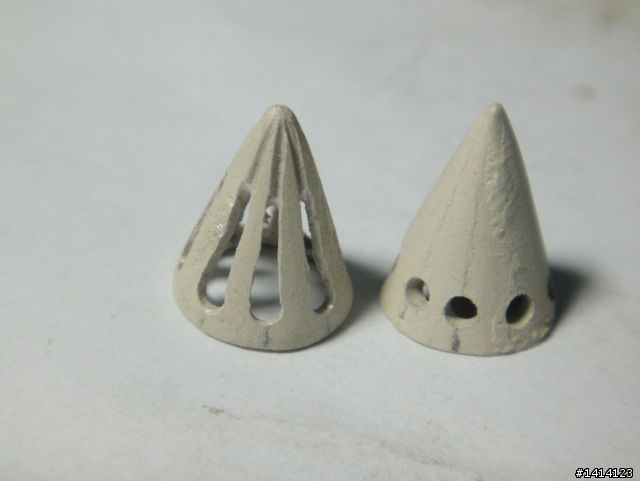

想說趁裡面是實心的時候打洞，因應有支撐不容易會有破裂的情形發生吧!

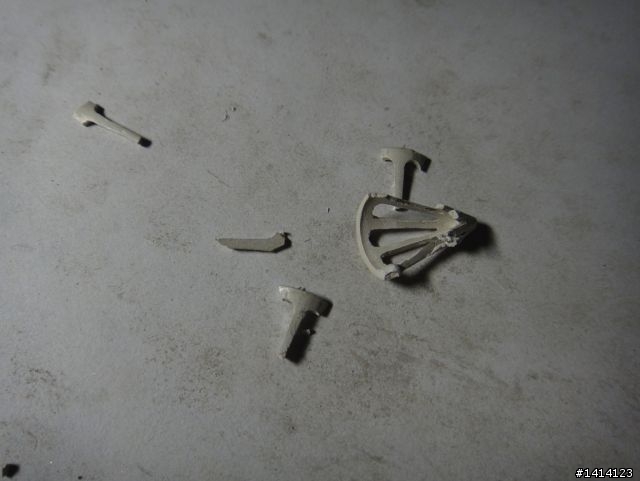

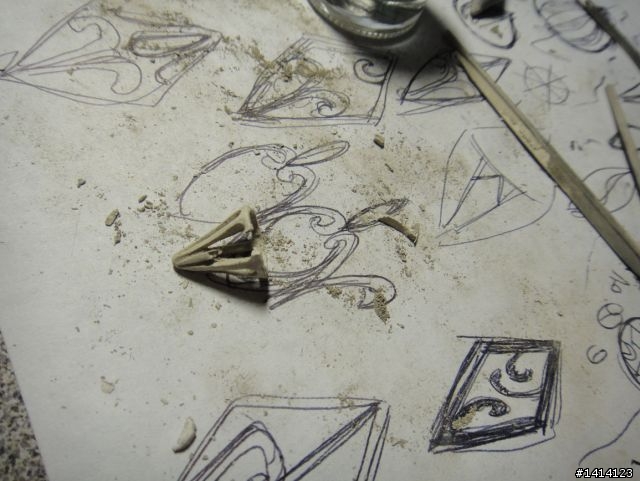

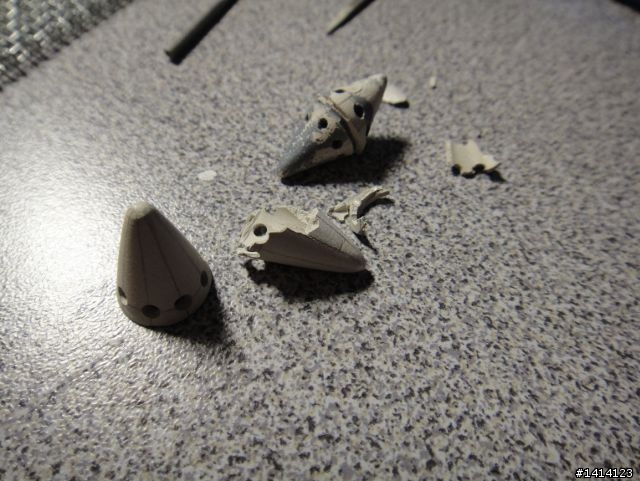

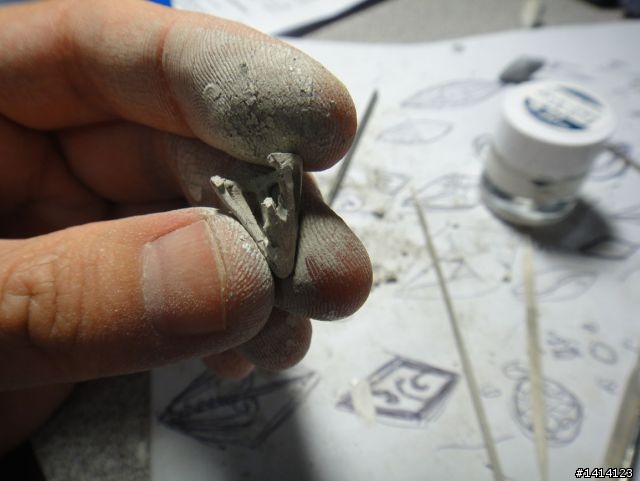

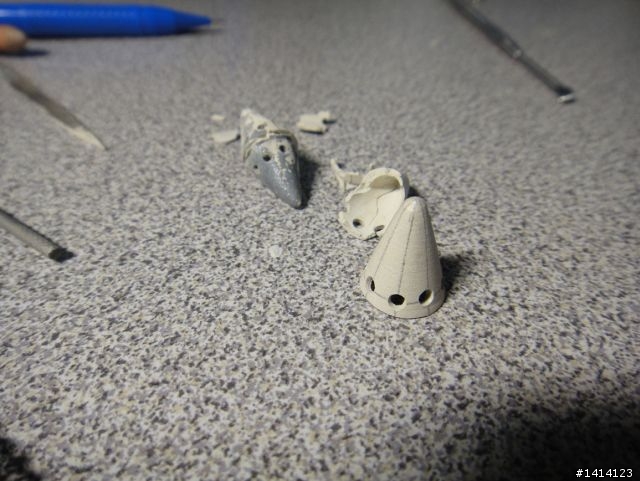

結果悲劇又發生了....打洞完之後中間變得太脆弱了，切開時又爆裂了.....
加上銀土乾後又黏在黏土上黏得很緊，要拔下來時要用的力量不小，先鑽這些洞反而使本身就很脆弱的銀土更加脆弱。
最後兩副耳環，上下半部總共四份只有一個上半部完整的殘留下來.....不管了，就先打磨這塊吧!

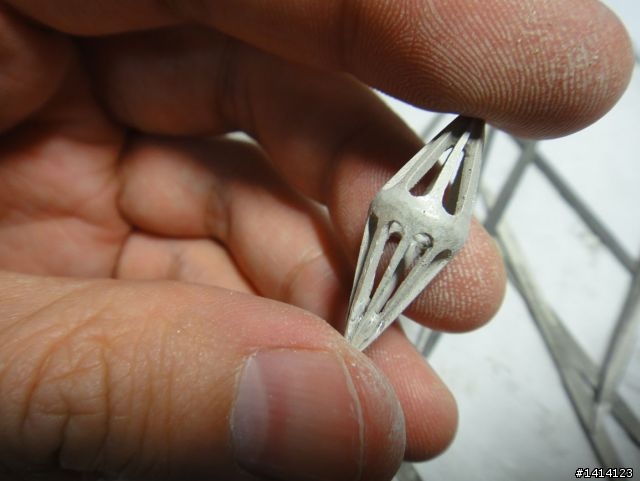

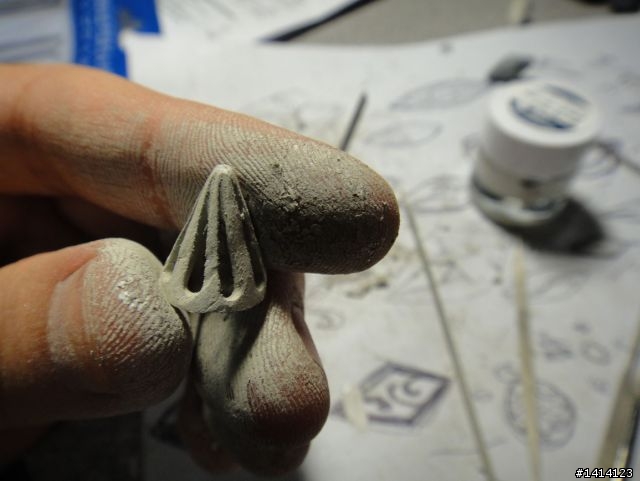

在幾番打磨之下...一邊磨一邊很擔心那些支柱會斷掉，畢竟有幾根寬度都在一公釐左右...

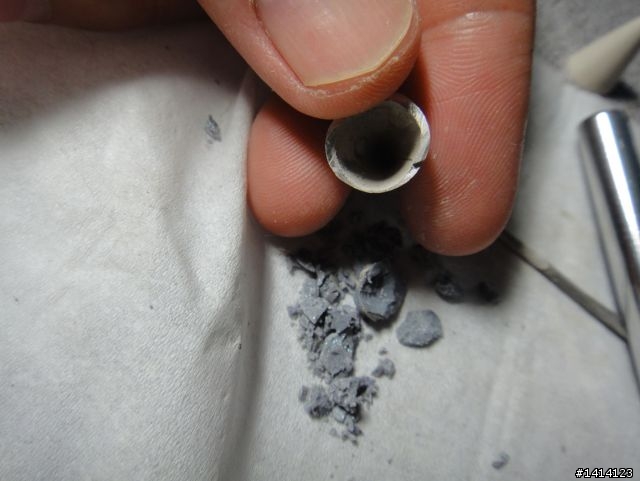

開始製作下半部銀土，但是乾了以後黏土挖不出來，有了上次的經驗後不敢用蠻力強拔，於是拿美工刀慢慢挖...

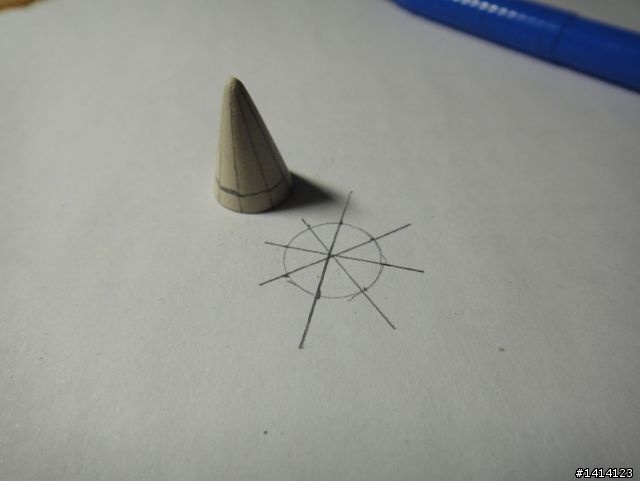

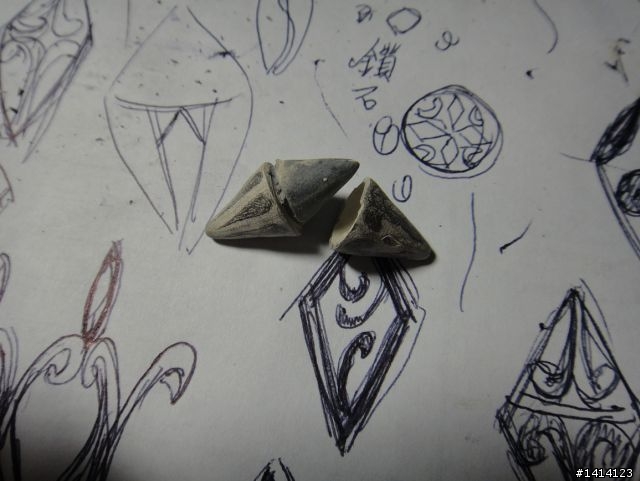

這次比較謹慎，不再隨手畫線了...在紙上先畫好再轉移到銀土上
繼續打磨地獄

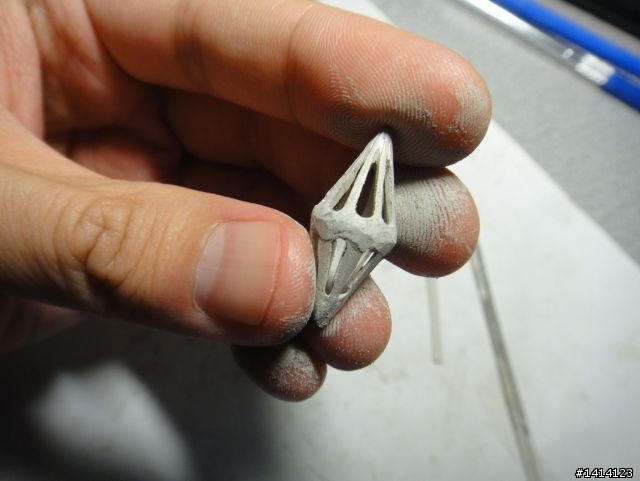

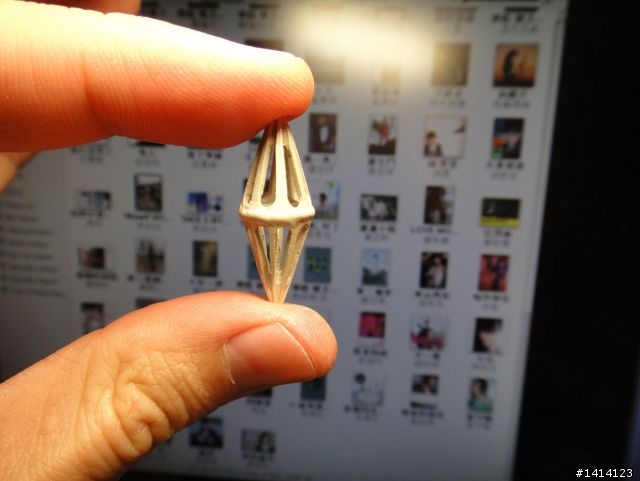

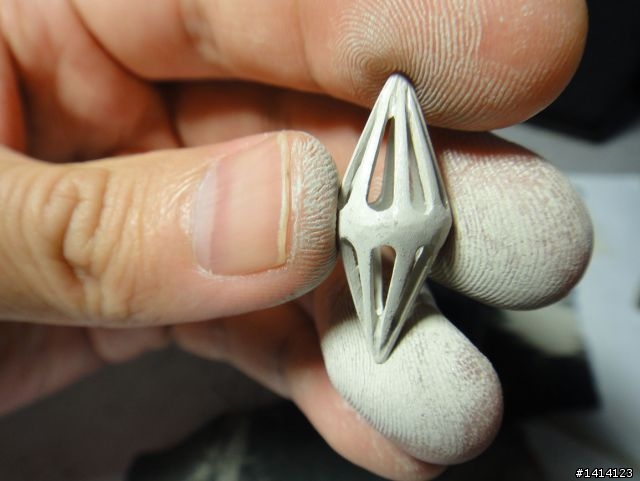

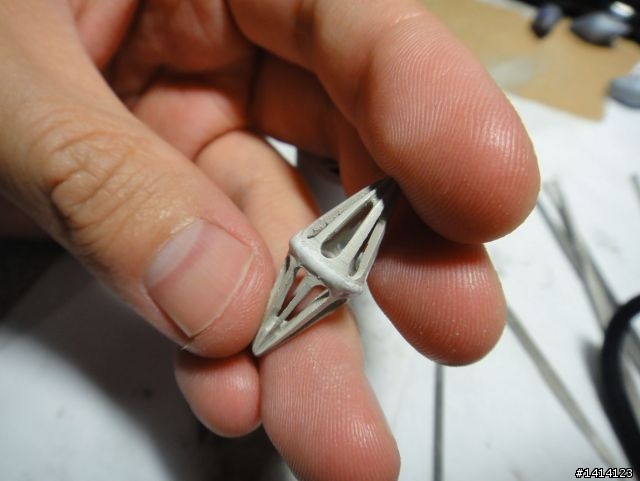

磨得差不多後終於可以上下合體了!

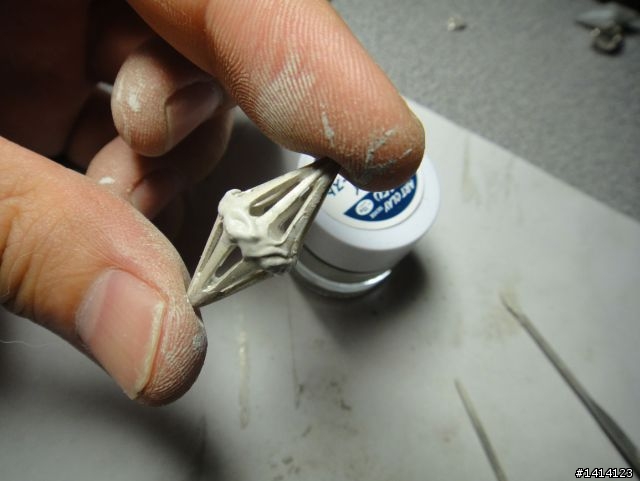

手很賤的想把這些支柱磨到0.5公釐的寬度，結果當然就是斷了.....趕快補救
中間的銀黏土乾掉後，把多餘的土磨掉

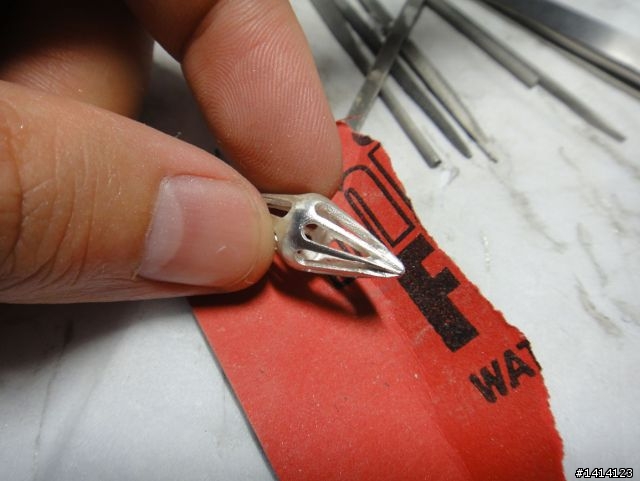

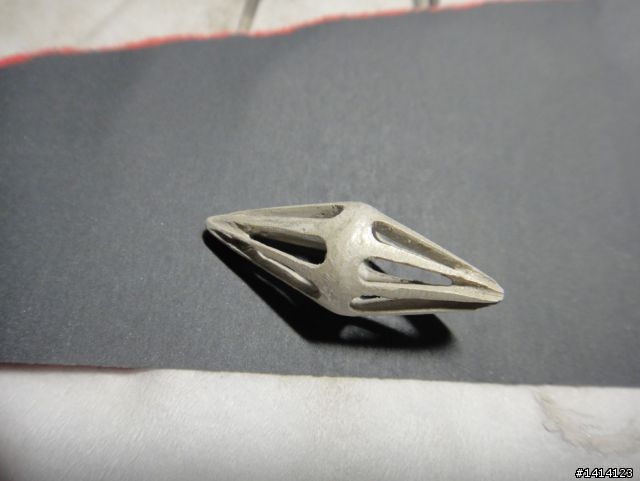

終於快要完成了!拿1200號砂紙細細打磨
你以為事情有這麼簡單嗎? 太細的結果就是這樣...又斷了!銀土泥真是好東西...繼續補救
2000號砂紙的最後打磨，準備拿去燒
又斷了....我手真的很賤，明明就沒事幹嘛去把它磨得更細，繼續修補...
終於要拿去燒了!用壓縮空氣罐把多餘的粉末都吹乾淨

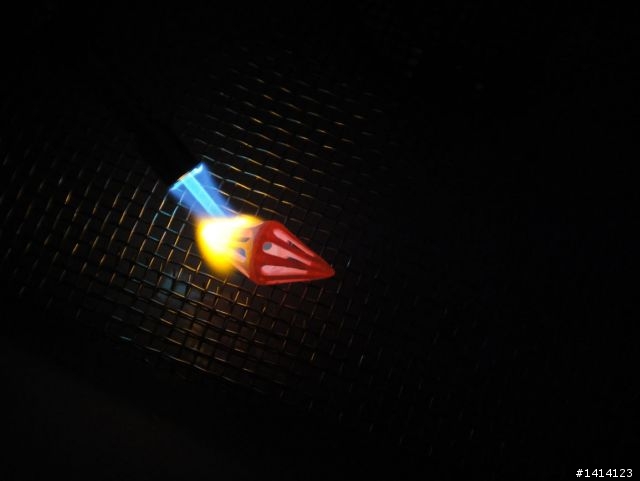

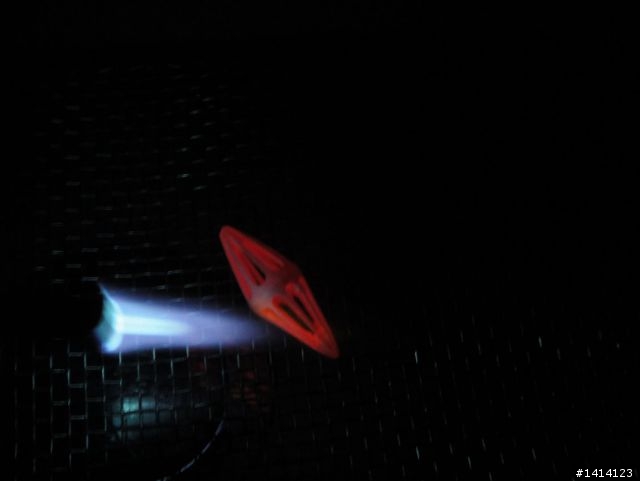

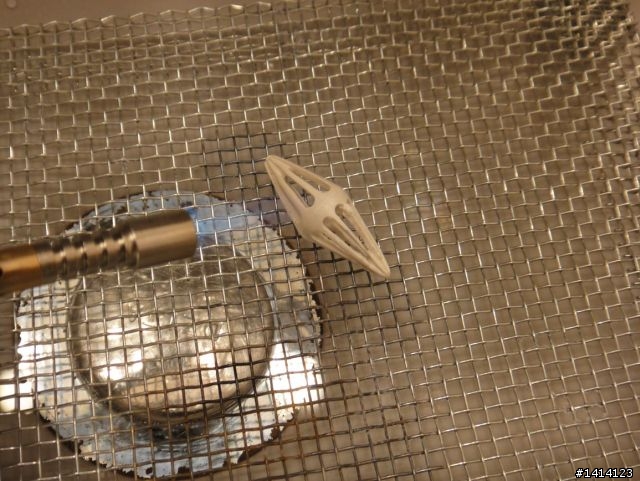

最終步驟，拿出丁烷槍開始燒，這次很注意溫度，一切正常。

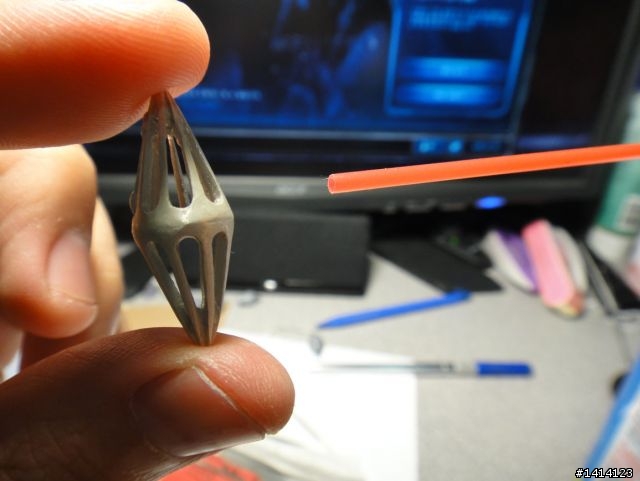

完成品，上面蓋了一層氧化物。
繼續打磨...無止盡的打磨

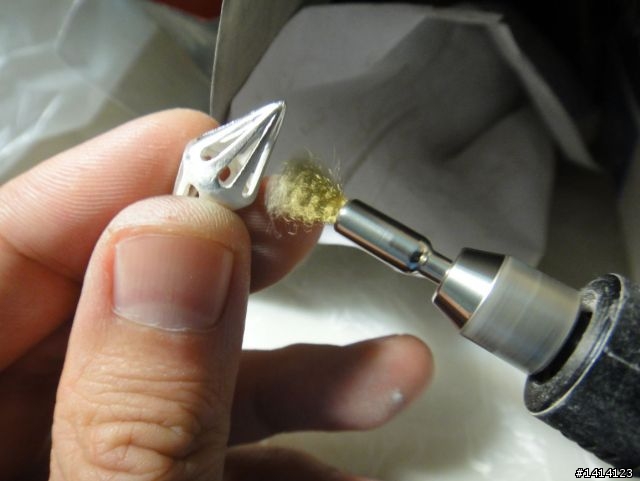

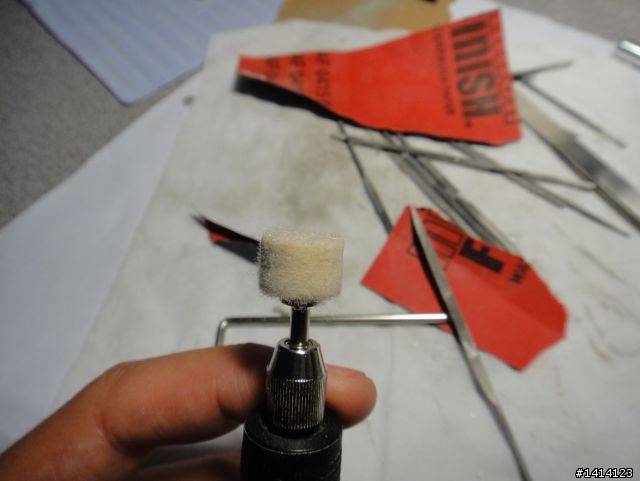

拋光...

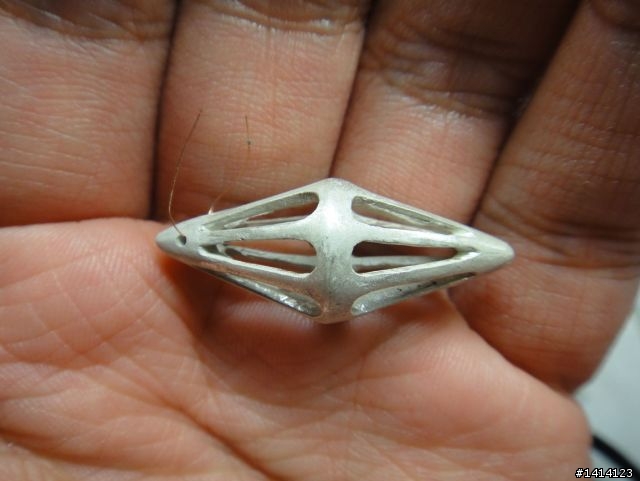

第一個試驗品完成...其實不算成品，我最後並沒有用這個成品，因為我覺得它瑕疵太多了，但在製作過程學到很多，下一個SOP製程會改進許多。
開始著手下一個...
這次經驗比較豐富了，自認耳環本體處理得很不錯
無間打磨地獄
第一次上下部分都沒有失敗!準備合體吧~

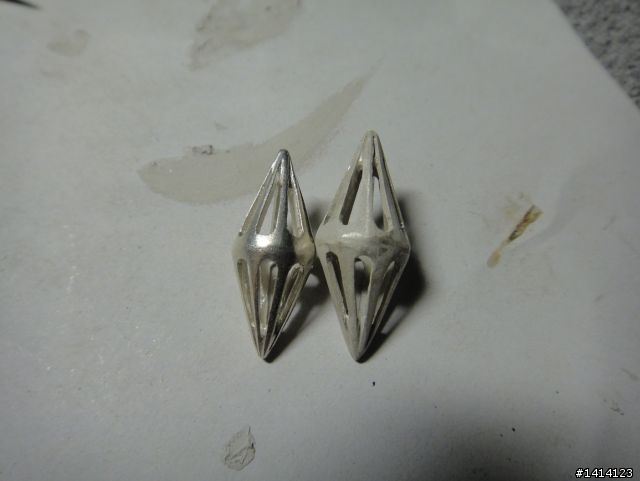

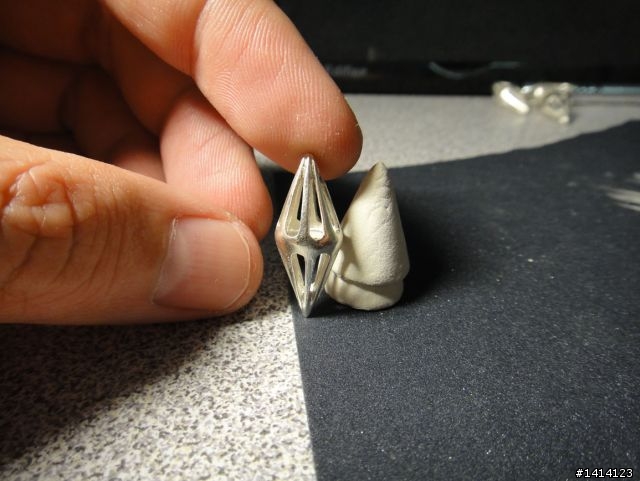

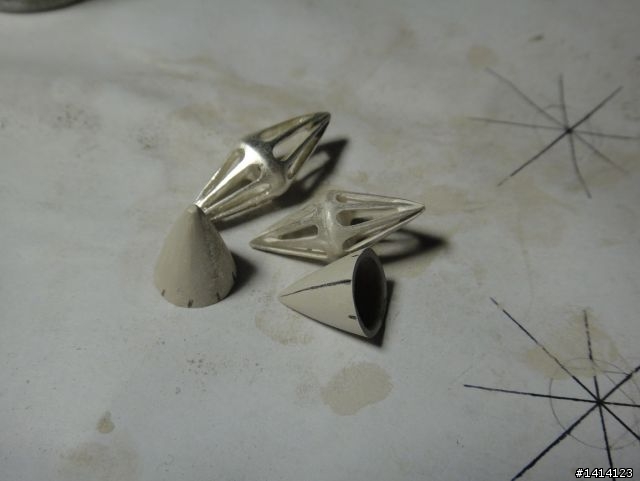

跟第一個成品比較一下
磨掉多餘的銀黏土

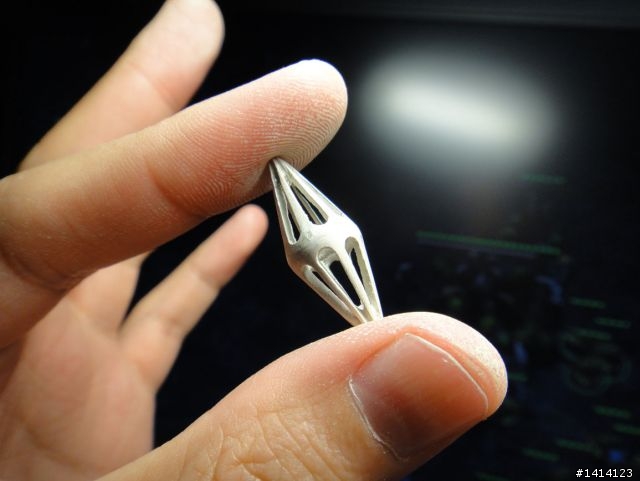

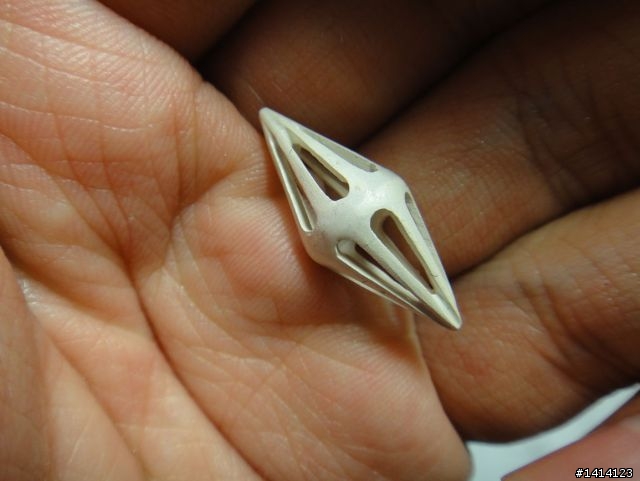

完成!

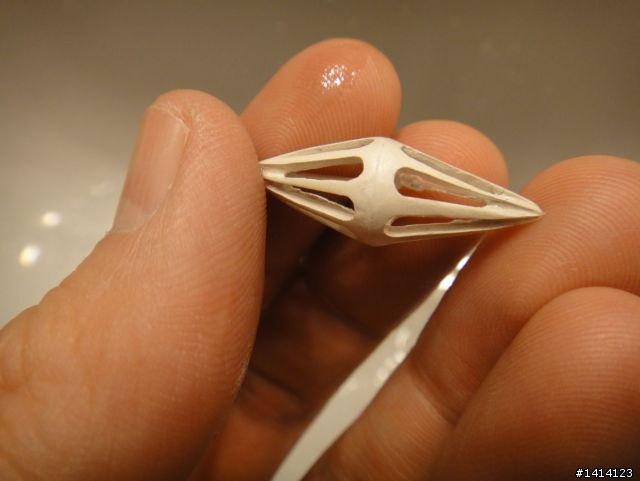

要去燒了，明顯的比上一個小很多...
未拋光之前的成品，我還頗滿意這次這個成品的，除了比較小，比較精緻外，製作過程中也沒有什麼太大的失誤。
著手下下一個...

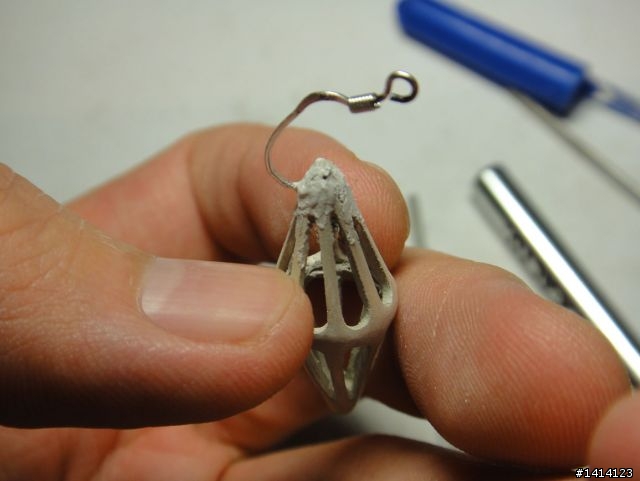

直接跳到要燒之前

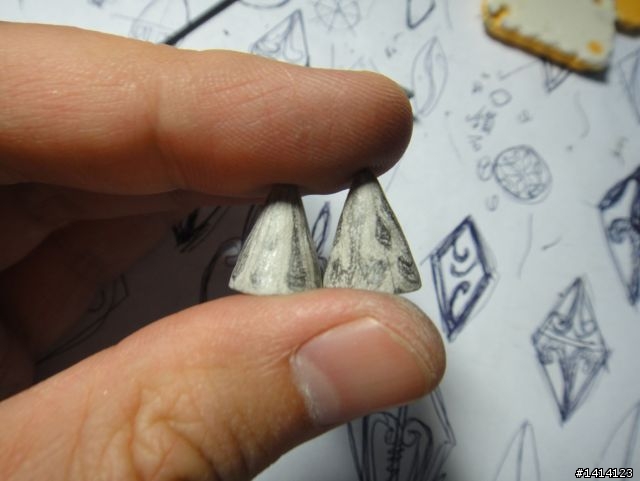

比較一下大小，畢竟是一對耳環，大小不能差太多。
完成!! 結果大小怎麼差這麼多....看來我忘了燒完後成品會縮小約10%左右...
看來得再做一個了!唉~
因為雜事繁忙的關係，每天大約只能花一兩個小時左右在這上面，所以平均做一個要花上一個禮拜，大部分的時間都花在打磨跟修補上，等銀土乾也是很耗時的一件事，常常一天就這樣消失了，總之這真的是培養耐心很好的一個娛樂...
第五個耳環，跟幾個前輩合照。
開始製作第六個耳環，有特別注意大小，

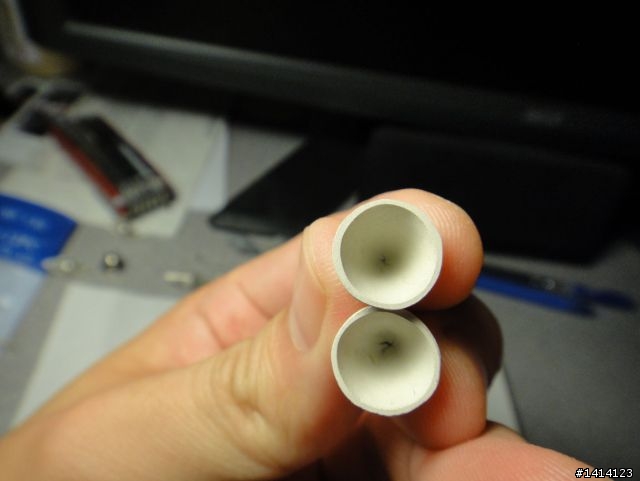

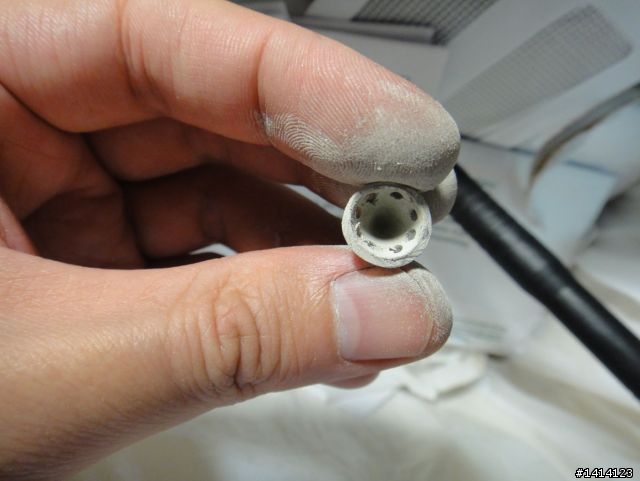

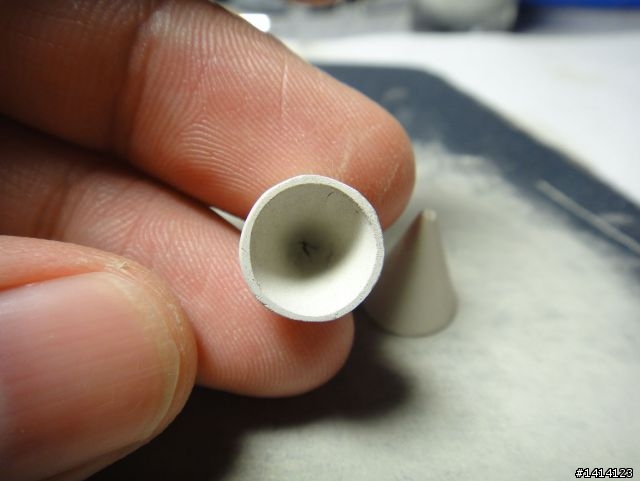

拿捏銀土厚度的經驗越來越豐富了，剖開後厚度均勻，連我自己看了都很佩服
外部打磨後。

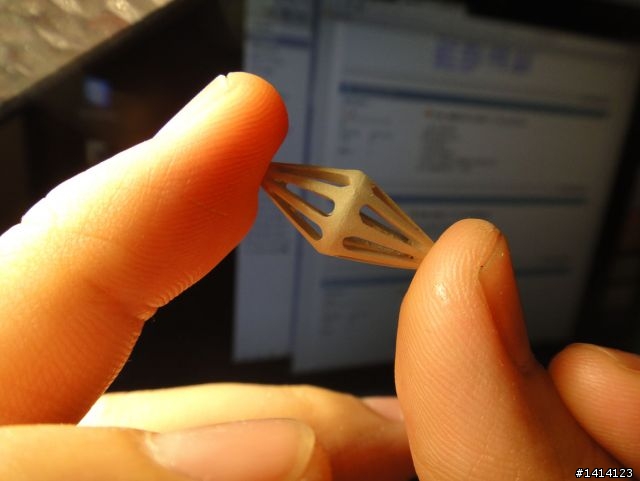

經過一番打磨地獄後...合體

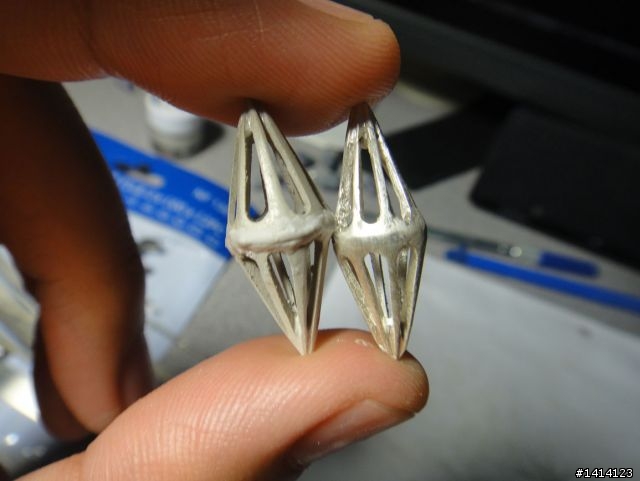

跟另一半比較一下大小，稍微大一點點，燒完後應該會差不多
成品。大小幾乎一樣!真感動

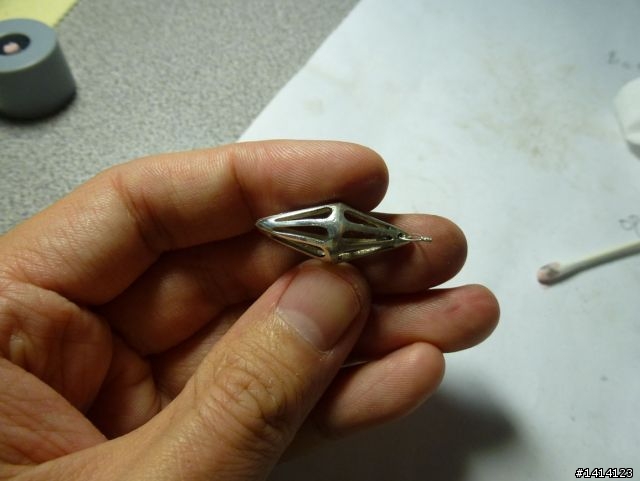

把外表的氧化物磨掉

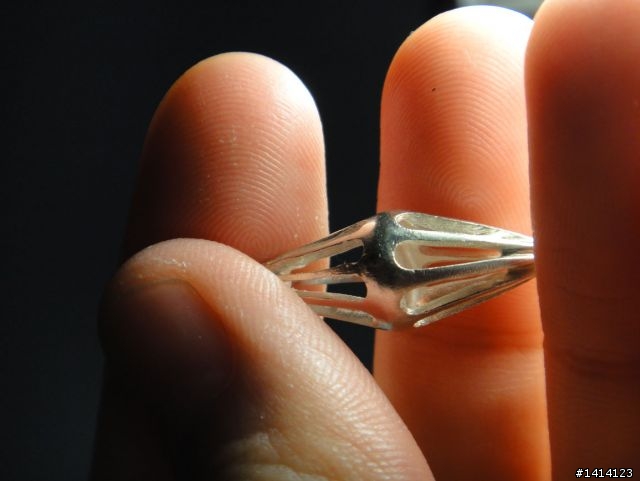

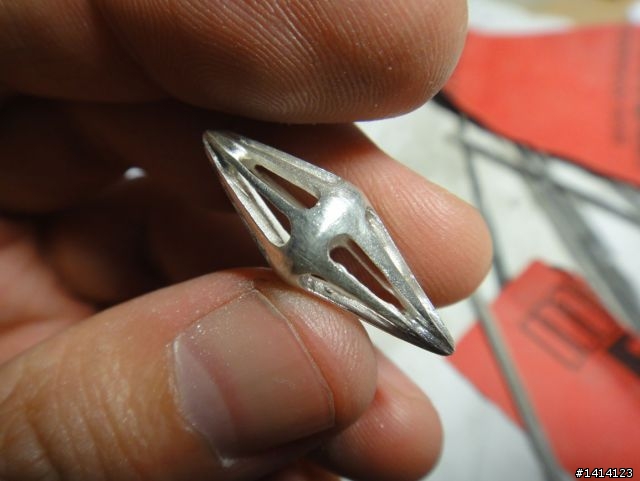

最後拋光前。

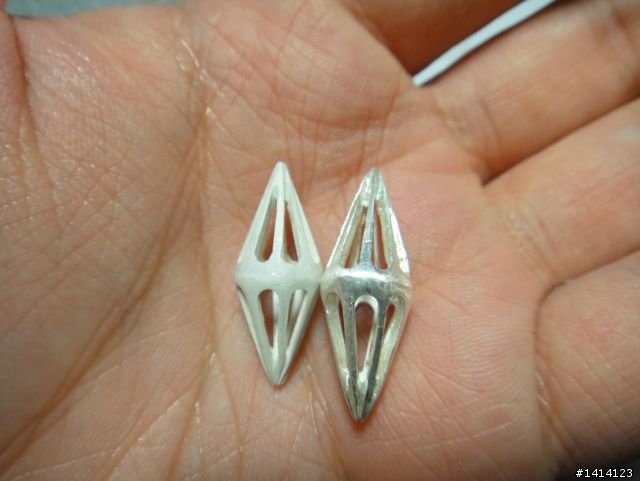

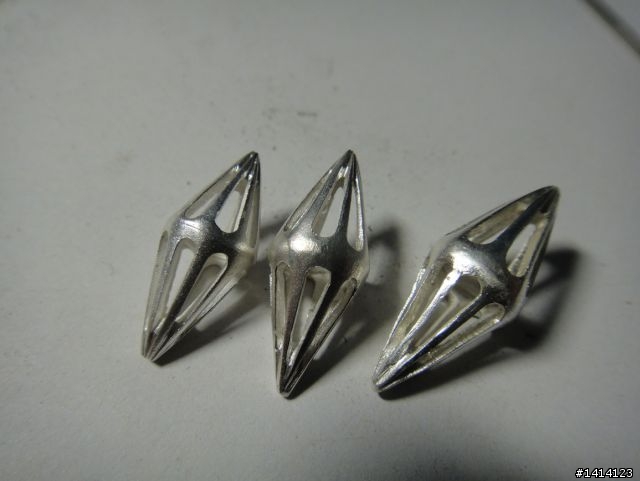

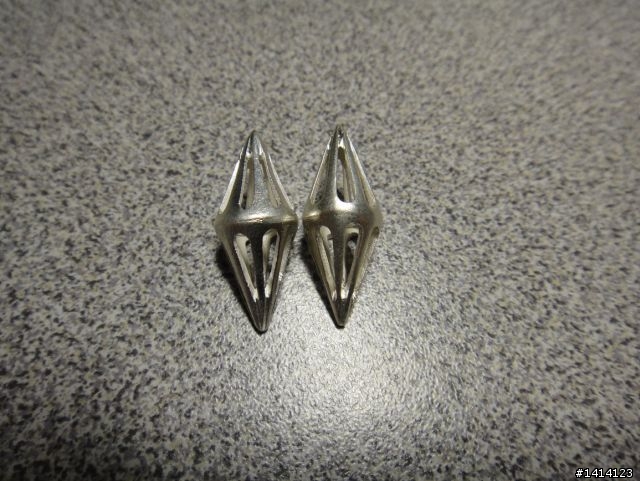

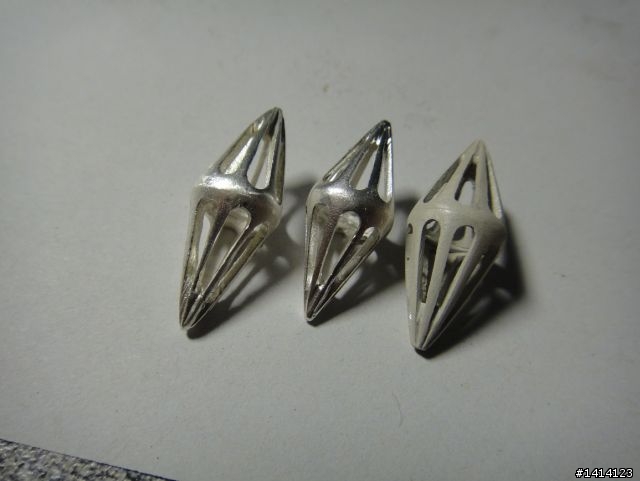

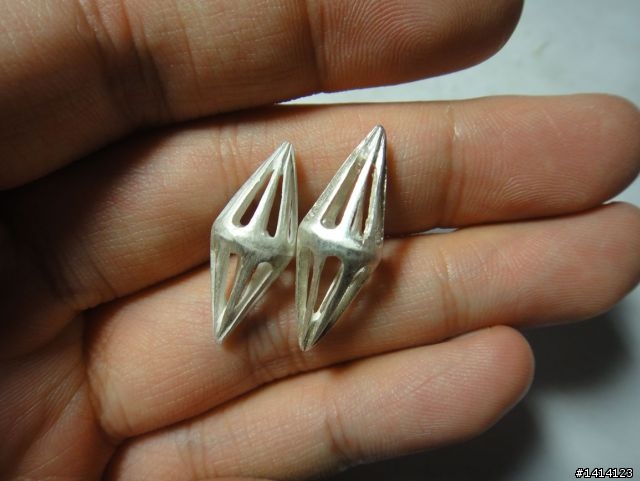

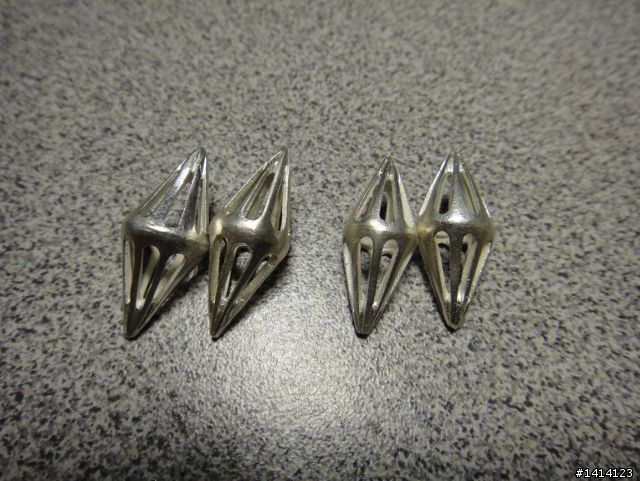

兩對耳環合照，大小都差不多，接下來嘗試一下舊化的效果吧!
因為中空的設計，舊化後要反悔的話幾乎是不可能，因為內部根本就磨不到。
所以這時第一個試驗品就派上用場了。

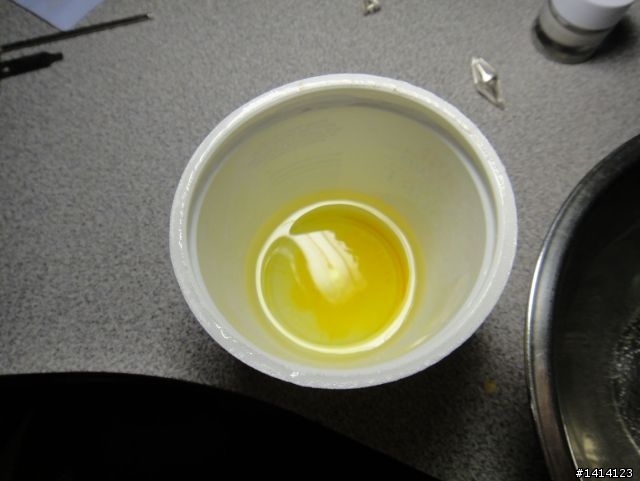

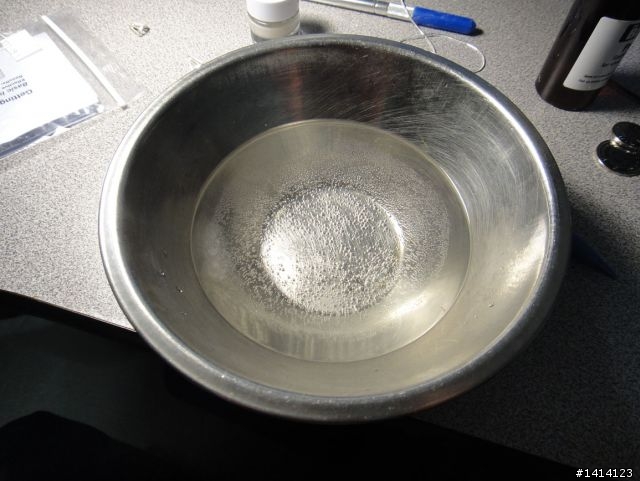

先準備一盆蘇打水，一杯溫水，倒一點硫化液到溫水裡稀釋，順便一提，硫化液的味道真是有夠臭，跟臭雞蛋的味道一樣...

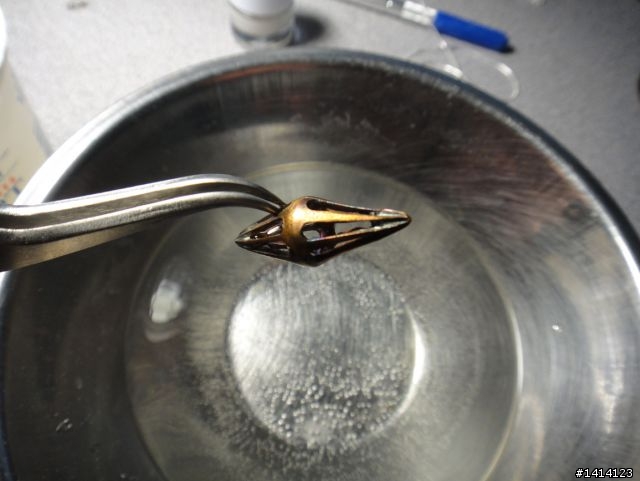

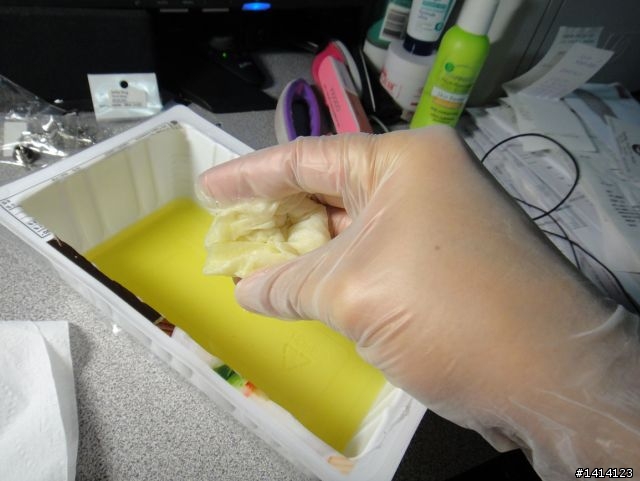

把試驗品丟進硫化液裡幾分鐘，氧化過程馬上就出來了。
效果差不多以後就夾起來丟到蘇打水裡中和硫化液，否則氧化過程會自己持續進行。
氧化效果。稍微打磨一下後。

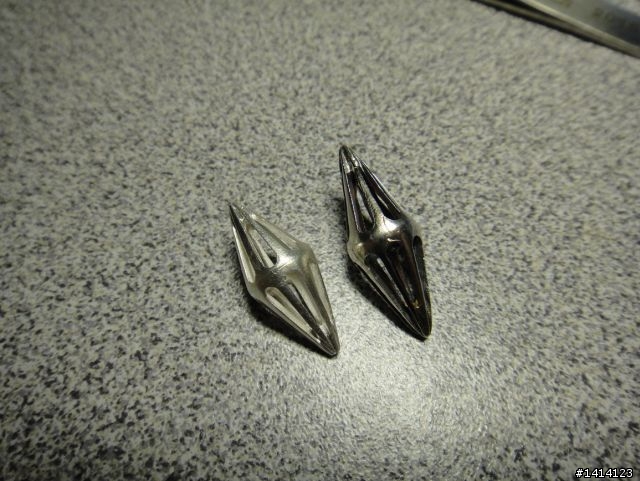

跟未拋光的耳環比較，相較之下黑亮了許多，而且外表也更光滑了，但是內部的打磨實在太困難了，不磨裡面的話黑黝黝的不怎麼好看。
所以決定只在外表輕輕塗上一層硫化液再磨掉，這樣內部就不會黑漆媽黑的了。不過依照台灣的氣候來看，沒多久也會全黑就是了...
一個個排好，慢慢的塗上稀釋的硫化液。

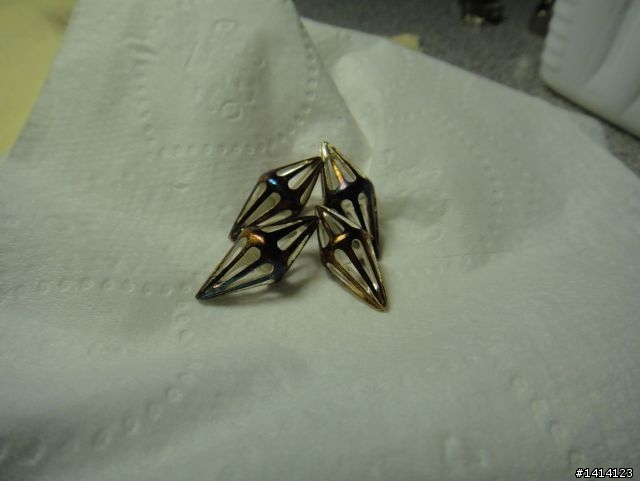

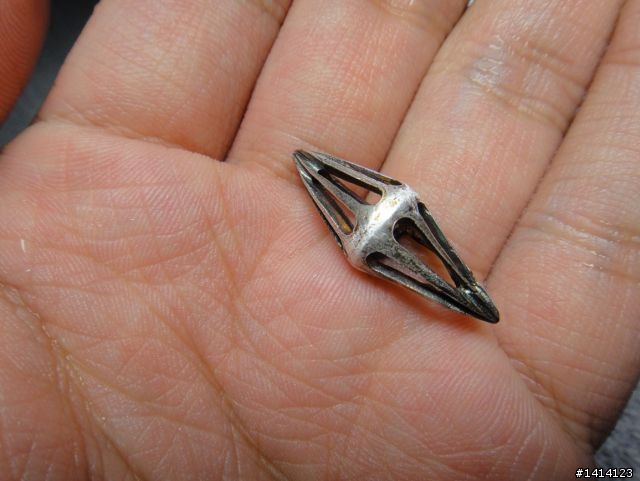

舊化後的效果....舊化完再繼續打磨...
這步驟處理完後，下一步就是煩惱怎麼吊在耳朵上了!我這步驟大概想了兩個禮拜左右...
當初一開始做的時候就有考慮到是否要在耳環的最頂端鑽一個洞。
但是銀土太脆弱了，鑽這個洞的話頂端一定會破掉。這個試驗我已經證實過了...
燒完後的硬度幾乎已經到了無堅不摧的地步了，但想說用電鑽的話應該還是有可能吧?

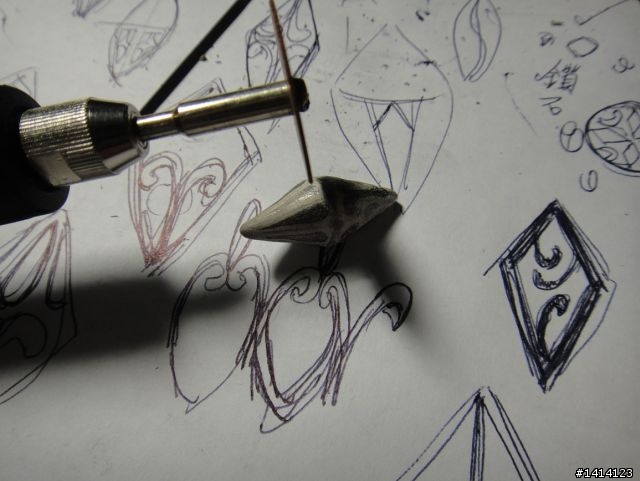

於是拿出鑽頭在試驗品上面嘗試鑽一個洞...
果然是無堅不摧啊! 接著又嘗試了許多的方法卻一直找不到好的結果...決定先放一邊...
我一定是太閒了，決定做一個巨大版來當項鍊，這樣一套比較有誠意。
大小比較。很大多吧!
中間製作過程省略，反正不外乎就是打磨在打磨。
就在上下部完成後，慘劇發生!
因為房間窗打開風太大，把放在紙上的上半部吹到地上，晚上回家後進房間大腳一踩，只聽到一聲清脆的'啪'...
唉...我已經不想算我到底做過幾個了...反正兩隻手，十隻手指都已經不夠用了，這輩子的耐心也用得差不多了...。
總之在一番寒徹骨下，項鍊版總算是做好了，接下來就是最最最可怕的鑽洞了，都做到這大了，鑽一個小小的洞應該沒有問題吧??我雙手顫抖著拿出我的鑽頭...
結論就是...失敗...洞是鑽成了但是項鍊的頂端也裂得四分五裂，我的身心真的已經無法承受另一個打擊了
只好死命的修補...幸好修補後看不太出來...洞也還在!這邊不禁要慶幸當初沒有想在那些小耳環上打洞的主意...不然現在一定屍橫遍野

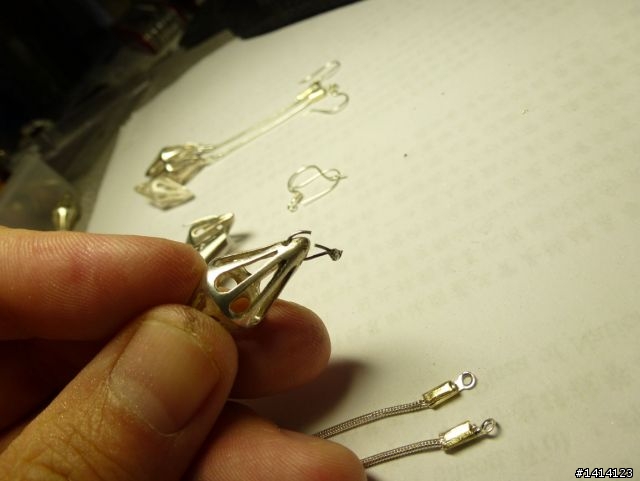

用細鐵絲穿過這個超小的洞然後銲住接點。冷卻以後把接點磨小...
都這個階段了還有慘劇發生...大概是銲的時候溫度太高，鐵絲變脆了，承受不住打磨的震動就斷了..

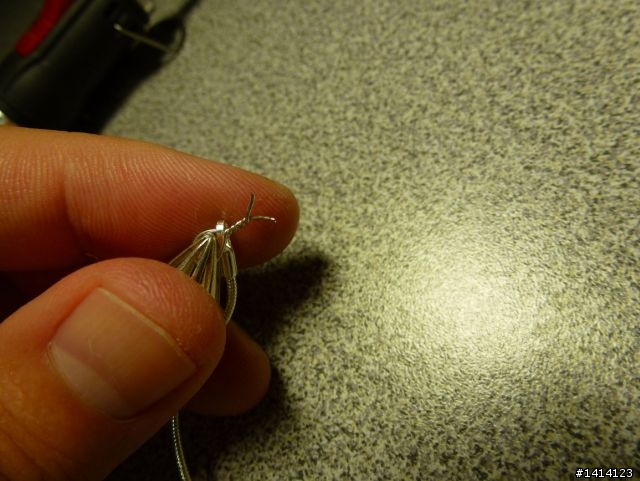

乾脆直接綁鐵絲就好...結果發現效果還不錯，害我為了想這吊環想了幾個禮拜...

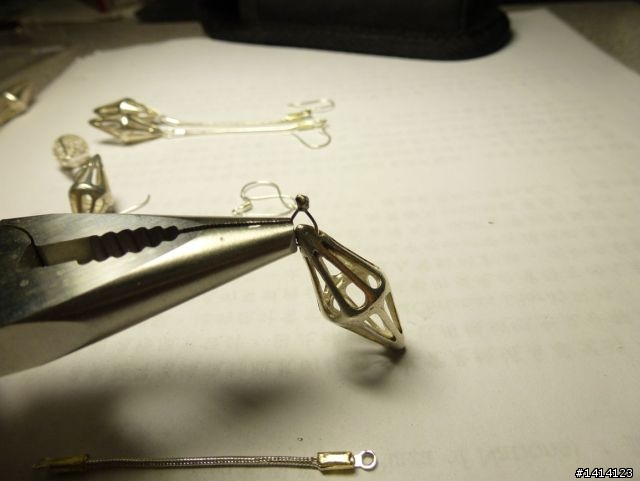

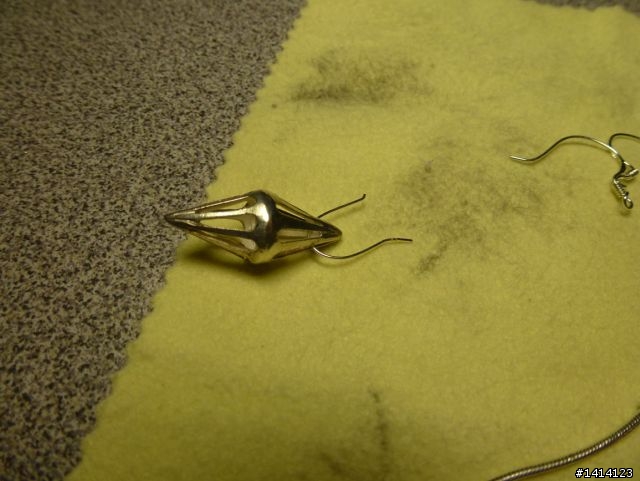

回到耳環上，一樣直接用鐵絲穿過然後打結，簡單又好看。

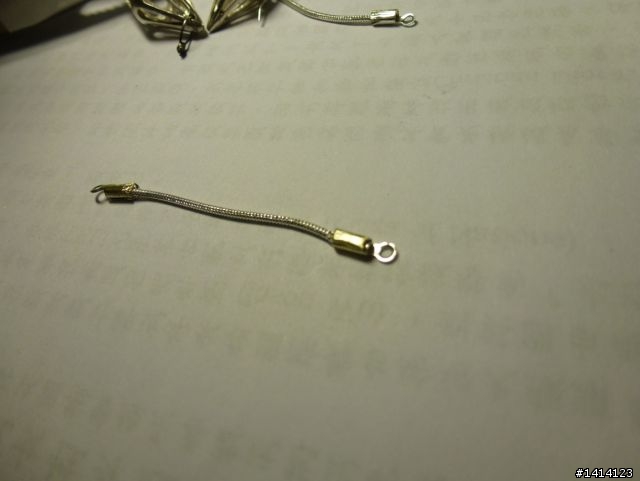

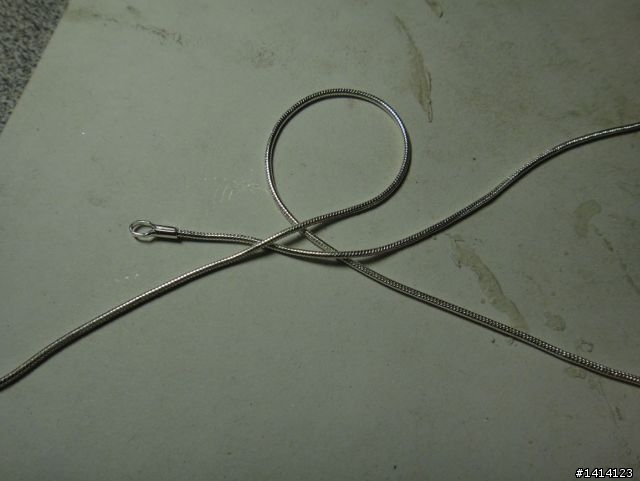

現在來製作鍊子，先買條蛇鍊，裁到適合的長度，最後用扣具把蛇鍊做結尾。

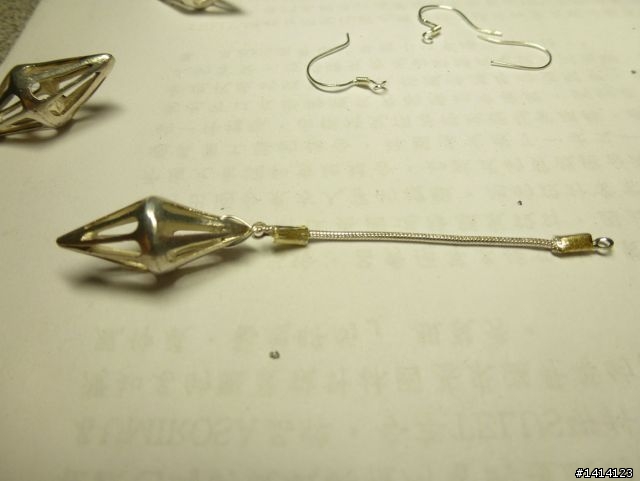

結果發現不完美的地方，扣具上面盡是鉗子的壓痕。
只好回到打磨地獄...

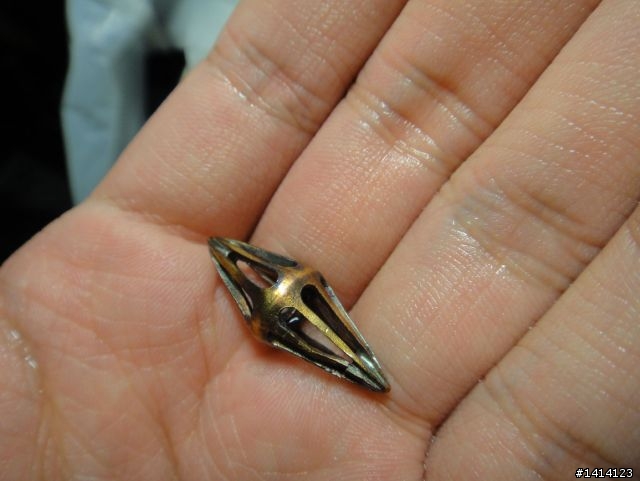

磨完後有意外的效果，因為把外面鍍的金屬磨掉了，裡面的黃銅色就跑出來了，其實還不錯看。
最後加上耳洞的掛勾就完成了。

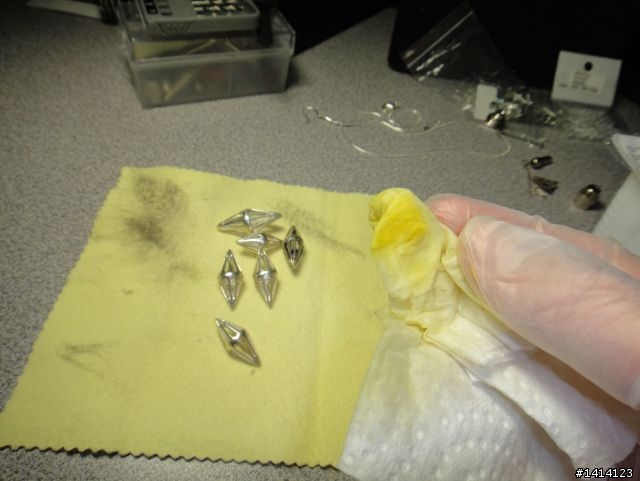

最後最後，等了好久才收到的金屬打磨膏，我看這大概也是有氧化劑的成分吧，
一抹上去項鍊馬上就變黑了，不過稍微打磨後真的是變得亮晶晶，

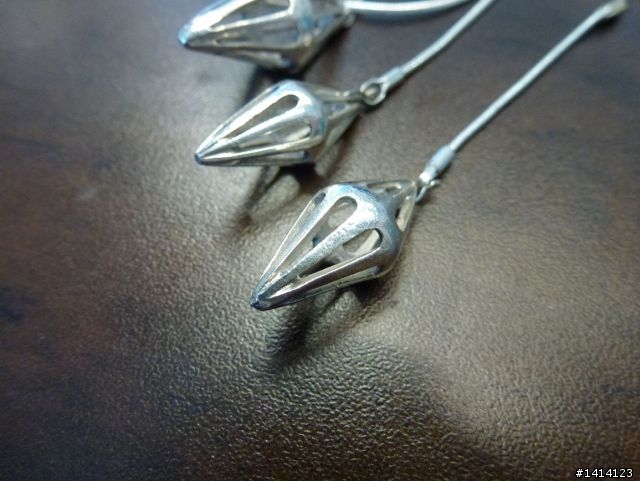

其實最後還可以在更進一步拋光的，不過我喜歡有點粗糙的感覺就是了...

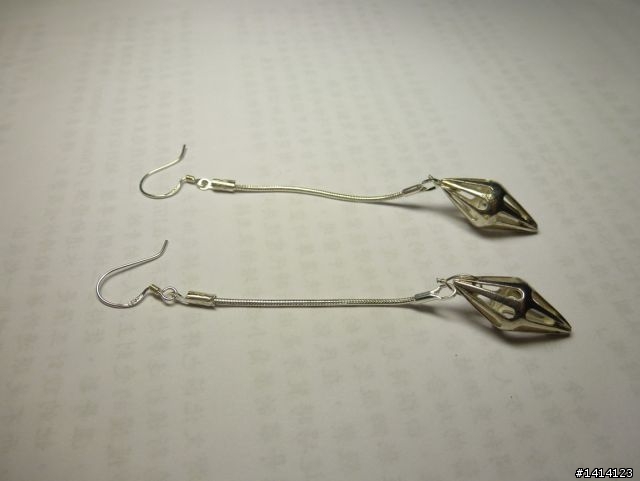

最後.......................終於完成了!!

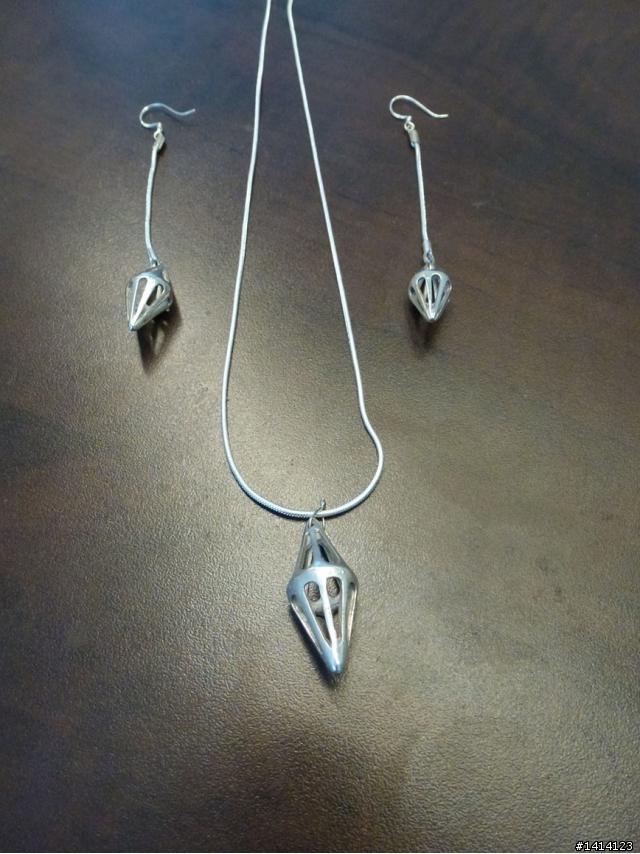

跟項鍊合照一張!
明年繼續吧!
