久違的土砲--自製左右展示台

因為工作關係，小弟會常常使用到旋轉展示台
大大小小都會使用
不過一般坊間的轉盤，幾乎都是３６０度的（廢話）
有賣左右轉１８０的
可是他是採取斷電式，所以在轉到左右死點的時候
會＂頓＂
我們要求轉台就是要順，於是乎現成的就完全不行用
沒得買現成
那就來土砲吧！！！

左右擺頭，恩
在我腦海中，第一個浮現的就是＂電風扇＂
沒錯
就利用簡單的電風扇擺頭原理來製作
我們有個聰明的導播，也一己動手做了一個
不過手工不太佳，所以我來幫他作改良

不過我完成之後，才想說忘記拍照
所以又回頭拆掉來拍一下
為的就是讓０１的朋友，看到土砲的精神啊

這次的重點就是
＂省錢＂
用最少的錢來作，所以很多都是家裡翻出來的廢料



廢底片盒，用來幹嘛呢～～

鏘鏘，把它當電池盒

這是小開關，在電料行買的，外面那圈是啥啊
其實是光碟片，說巧不巧，剛好就塞得進去

這是我馬達的基座

本轉台的心臟，也是最貴的零件，直流減速馬達
購於打鐵街，１２Ｖ～１５ｒｐｍ

隨便的圓木板，隨便的鑽個洞，隨便的裝上去....

基座，有沒有很眼熟呢
沒錯，他是機殼上ｃｐｕ的導風管，拆了


這個轉台最困難的部分，就是旋轉的底座，一定要穩，要順

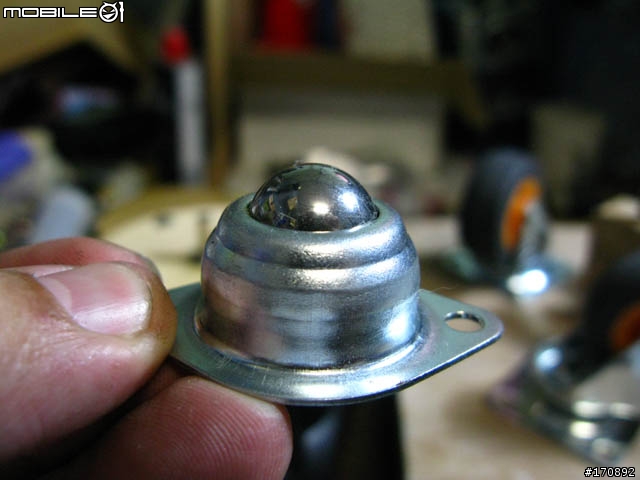

能負重，一開始我找了這個＂萬向滾珠＂
光是這個東西叫啥名字，我就查了半天，畢竟不是學工業設計的，也是在興城街買的
不過，他的精度不夠，一旦載重，就會抖，有點像格放一樣
所以，放棄

之後本來想找那種放在電視下面的旋轉座
無意間看到輪子，想了一下，就買回來試用了
中間那個，就是主要轉台的軸心，為什麼長的那麼奇怪
因為廢料就長那樣～土砲嘛

軸心是甚麼呢，筆刀的頭！！

咦，為何有個硬碟躺在那

因為高度不夠，所以拿了一個＂穩重又大塊＂的東西墊底

主轉盤

合體！！！！！！

導輪的狀況

這個，是我要用來接在減速馬達這端的圓盤

怎麼會有這麼合的圓盤，是訂做的嗎？
ＮＯ，這是實習電子零件裡的輪子啦，真是太剛好了

那兩個圓盤要連接，要堅固的曲軸，大概１５公分......
犧牲吧，鐵尺

鑽個洞


接上螺絲

接上馬達

喔喔喔喔喔，快完成了

跟主盤合體

負重３ｋｇ
我在最頂端放一個戒指，不會晃，很穩
ＯＫＯＫＯＫ

最後全套
對了
不知道是啥原因
跑一下，電池就很燙
有高手可以解惑嗎


馬達＄２８０
鋁輪＄１７０
開關＄１５
萬向滾珠＄３０ｘ３
輪子＄５０ｘ３
總花費＄７０５

其實不難作，還滿簡單的
最難的是找尋東西的過程，我連馬達正確的名字
都找了老半天
不過，也讓我多認識了一些東西的名詞

謝謝大家看了傷眼的土砲
來去睡了
